EMC SGM 25/75. Führungszylinder, mit Gleitlager, Kolben 25mm,Hub 75mm

E.MC
16.141,16 € 13.564,00 €
exkl. Versandkosten
Artikel
FL-SGM-25/75

Hersteller-Nr.
SGM 25/75
Führungszylinder, mit Gleitlager, Kolben 25mm,Hub 75mm
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

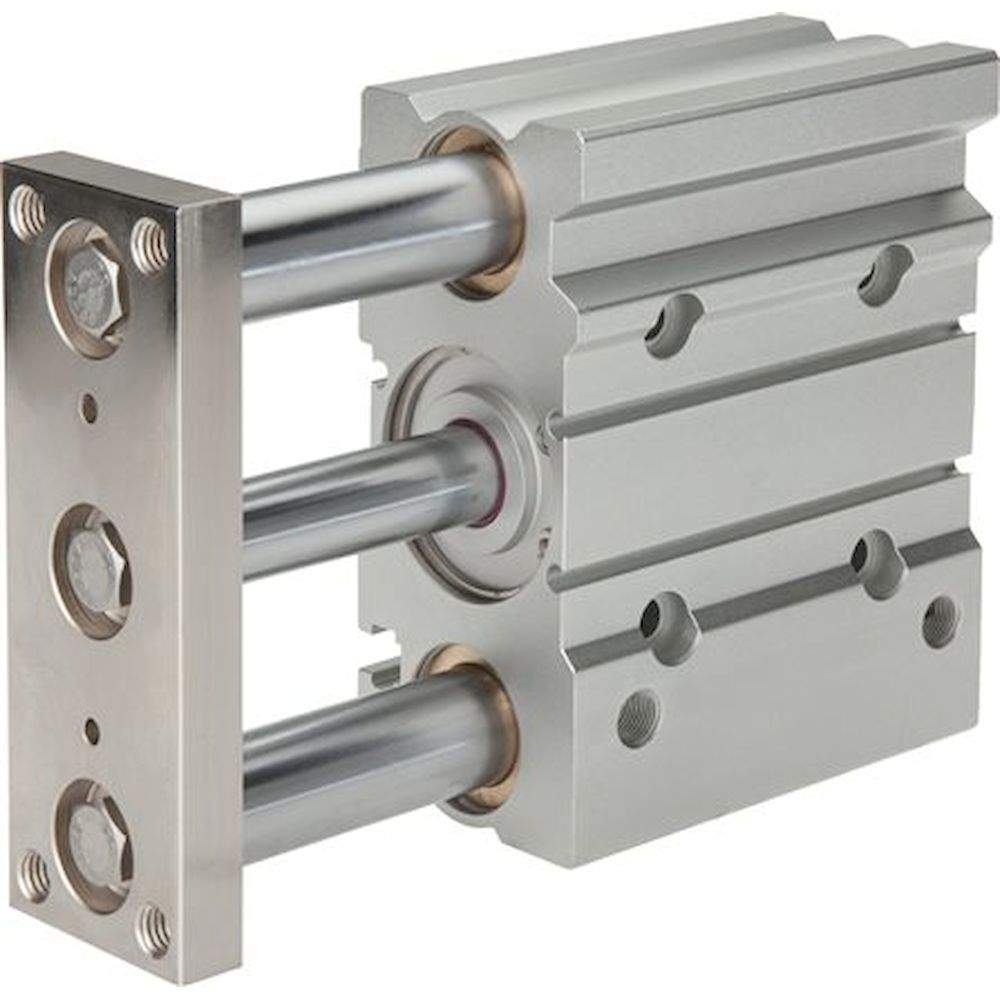

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Werkstoffe:
Körper: Aluminium eloxiert, Platte: Stahl, Führungsstangen: Stahl hartverchromt, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR

Temperaturbereich:
-10 bis +60 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D

Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten,
•Führung durch selbstschmierende Gleitlager,
•Verdrehtoleranz < 0,1° (±),
•Luftanschluss seitlich oder von unten (mit Verschlussstopfen verschlossen),
•Haupteinbaumaße identisch mit SMC Serie MGPM

Kolbendurchmesser [mm] 25
Hub [mm] 75
Ausführung mit Gleitlager
G (Druckluftanschluss) G 1/8"
Reparatursätze SGM 25 REP
zulässige Querkraft [N] 101
zulässiges Drehmoment an der Endplatte [Nm] 2,96
C [mm] 37,5
D [mm] 16
D1 [mm] 12
E [mm] 28,5
FA [mm] 10
FB [mm] 16
GA [mm] 9,0
GB [mm] 11,5
GC [mm] 13,5
GD [mm] 12,5
GE [mm] 11,5
H [mm] 93
J [mm] 28,5
K [mm] 39
L1 [mm] 6
L2 [mm] 3
M M 6
M1 [mm] 12
ML [mm] 15
MM M 6
N [mm] 17
NN [mm] 44
P [mm] 5,2
PA (+0,03 / -0) [mm] 4
PP [mm] 4,5
Q [mm] 26
QL [mm] 78
R (± 0,02) [mm] 34
RR [mm] 64
T [mm] 9,5 (5,5 tief)
V [mm] 50
VA [mm] 8,4
VB [mm] 5,4
VC [mm] 4,5
VD [mm] 3,0
VE [mm] 8,2
W [mm] 42
WA [mm] 82
WB [mm] 30
WL [mm] 91
WW [mm] 38
Weitere Informationen
Hersteller-Nr. SGM 25/75
Hersteller E.MC
EAN 4050571873684
Gewicht 17.000000
Zolltarifnummer 84123100
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
