EMC SGM 32/200. Führungszylinder, mit Gleitlager, Kolben 32mm,Hub 200mm

E.MC
30.053,45 € 25.255,00 €
exkl. Versandkosten
Artikel
FL-SGM-32/200

Hersteller-Nr.
SGM 32/200
Führungszylinder, mit Gleitlager, Kolben 32mm,Hub 200mm
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

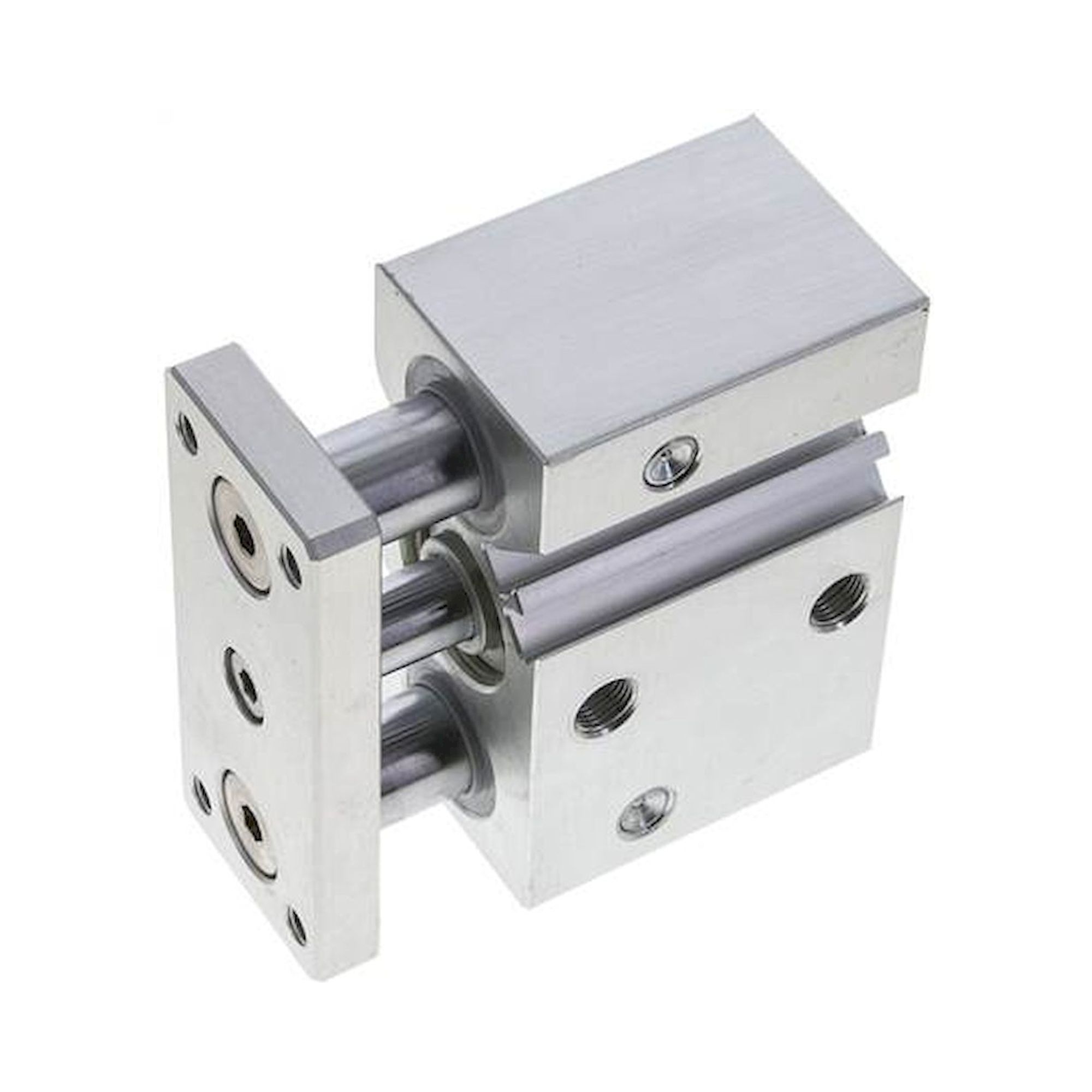

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Werkstoffe:
Körper: Aluminium eloxiert, Platte: Stahl, Führungsstangen: Stahl hartverchromt, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR

Temperaturbereich:
-10 bis +60 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D

Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten,
•Führung durch selbstschmierende Gleitlager,
•Verdrehtoleranz < 0,1° (±),
•Luftanschluss seitlich oder von unten (mit Verschlussstopfen verschlossen),
•Haupteinbaumaße identisch mit SMC Serie MGPM

Kolbendurchmesser [mm] 32
Hub [mm] 200
Ausführung mit Gleitlager
G (Druckluftanschluss) G 1/8"
Reparatursätze SGM 32 REP
zulässige Querkraft [N] 106
zulässiges Drehmoment an der Endplatte [Nm] 3,31
C [mm] 37,5
D [mm] 20
D1 [mm] 16
E [mm] 58,5
FA [mm] 12
FB [mm] 22
GA [mm] 9,0
GB [mm] 12,5
GC [mm] 15,0
GD [mm] 7,0
GE [mm] 12,5
H [mm] 112
J [mm] 34,0
K [mm] 83
L1 [mm] 6
L2 [mm] 3
M M 8
M1 [mm] 16
ML [mm] 20
MM M 8
N [mm] 21
NN [mm] 124
P [mm] 6,9
PA (+0,03 / -0) [mm] 4
PP [mm] 4,5
Q [mm] 30
QL [mm] 96
R (± 0,02) [mm] 42
RR [mm] 78
T [mm] 11,0 (7,5 tief)
V [mm] 63
VA [mm] 10,5
VB [mm] 6,5
VC [mm] 5,5
VD [mm] 3,5
VE [mm] 9,5
W [mm] 48
WA [mm] 98
WB [mm] 34
WL [mm] 110
WW [mm] 44
Weitere Informationen
Hersteller-Nr. SGM 32/200
Hersteller E.MC
EAN 4050571873745
Gewicht 46.000000
Zolltarifnummer 84123100
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
