EMC SGM 32/75. Führungszylinder, mit Gleitlager, Kolben 32mm,Hub 75mm

E.MC
22.498,14 € 18.906,00 €
exkl. Versandkosten
Artikel
FL-SGM-32/75

Hersteller-Nr.
SGM 32/75
Führungszylinder, mit Gleitlager, Kolben 32mm,Hub 75mm
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

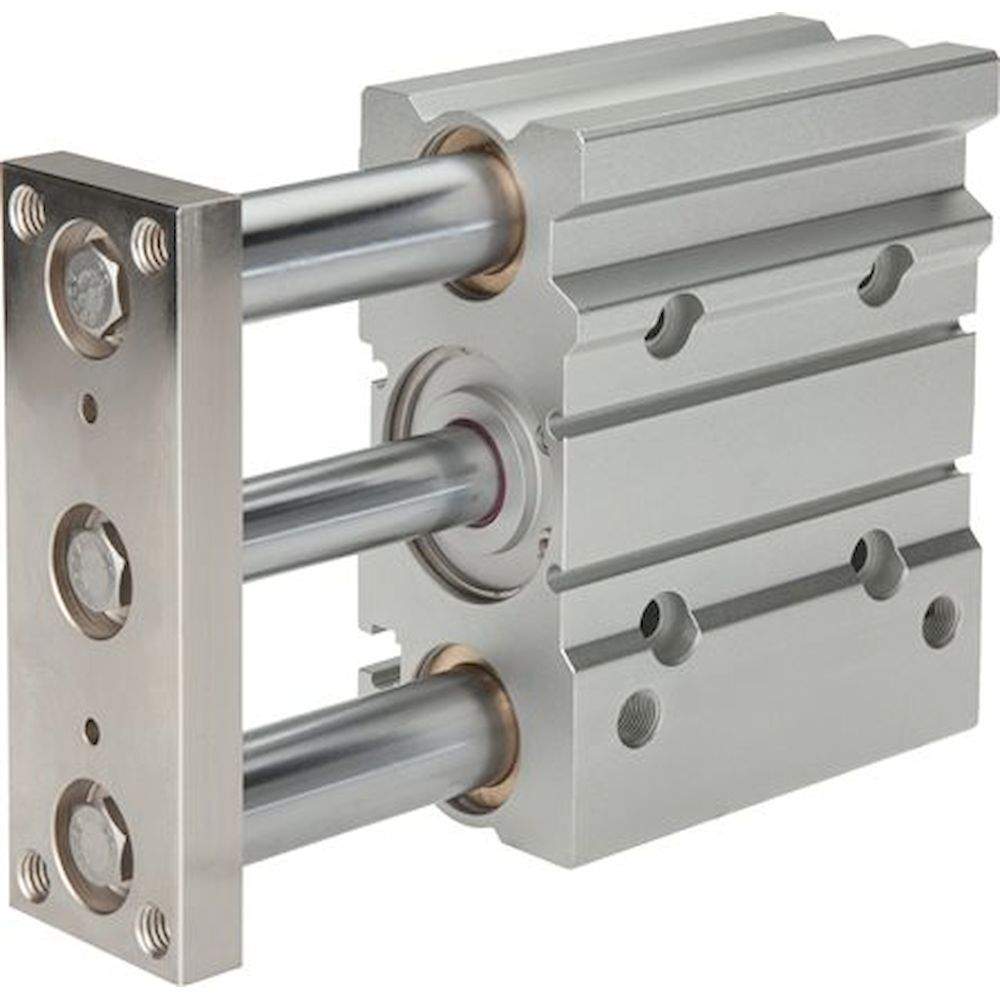

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Werkstoffe:
Körper: Aluminium eloxiert, Platte: Stahl, Führungsstangen: Stahl hartverchromt, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR

Temperaturbereich:
-10 bis +60 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D

Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten,
•Führung durch selbstschmierende Gleitlager,
•Verdrehtoleranz < 0,1° (±),
•Luftanschluss seitlich oder von unten (mit Verschlussstopfen verschlossen),
•Haupteinbaumaße identisch mit SMC Serie MGPM

Kolbendurchmesser [mm] 32
Hub [mm] 75
Ausführung mit Gleitlager
G (Druckluftanschluss) G 1/8"
Reparatursätze SGM 32 REP
zulässige Querkraft [N] 182
zulässiges Drehmoment an der Endplatte [Nm] 5,69
C [mm] 37,5
D [mm] 20
D1 [mm] 16
E [mm] 42,5
FA [mm] 12
FB [mm] 22
GA [mm] 9,0
GB [mm] 12,5
GC [mm] 15,0
GD [mm] 7,0
GE [mm] 12,5
H [mm] 112
J [mm] 34,0
K [mm] 45
L1 [mm] 6
L2 [mm] 3
M M 8
M1 [mm] 16
ML [mm] 20
MM M 8
N [mm] 21
NN [mm] 48
P [mm] 6,9
PA (+0,03 / -0) [mm] 4
PP [mm] 4,5
Q [mm] 30
QL [mm] 96
R (± 0,02) [mm] 42
RR [mm] 78
T [mm] 11,0 (7,5 tief)
V [mm] 63
VA [mm] 10,5
VB [mm] 6,5
VC [mm] 5,5
VD [mm] 3,5
VE [mm] 9,5
W [mm] 48
WA [mm] 98
WB [mm] 34
WL [mm] 110
WW [mm] 44
Weitere Informationen
Hersteller-Nr. SGM 32/75
Hersteller E.MC
EAN 4050571873769
Gewicht 27.000000
Zolltarifnummer 84123100
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
