ZDFM 20/20 G. Führungszylinder, mit Gleitlager, Kolben 20mm,Hub 20mm

Fluidics equipment
24.424,75 € 20.525,00 €
exkl. Versandkosten
Artikel
FL-ZDFM-20/20-G

Hersteller-Nr.
ZDFM 20/20 G
Führungszylinder, mit Gleitlager, Kolben 20mm,Hub 20mm
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

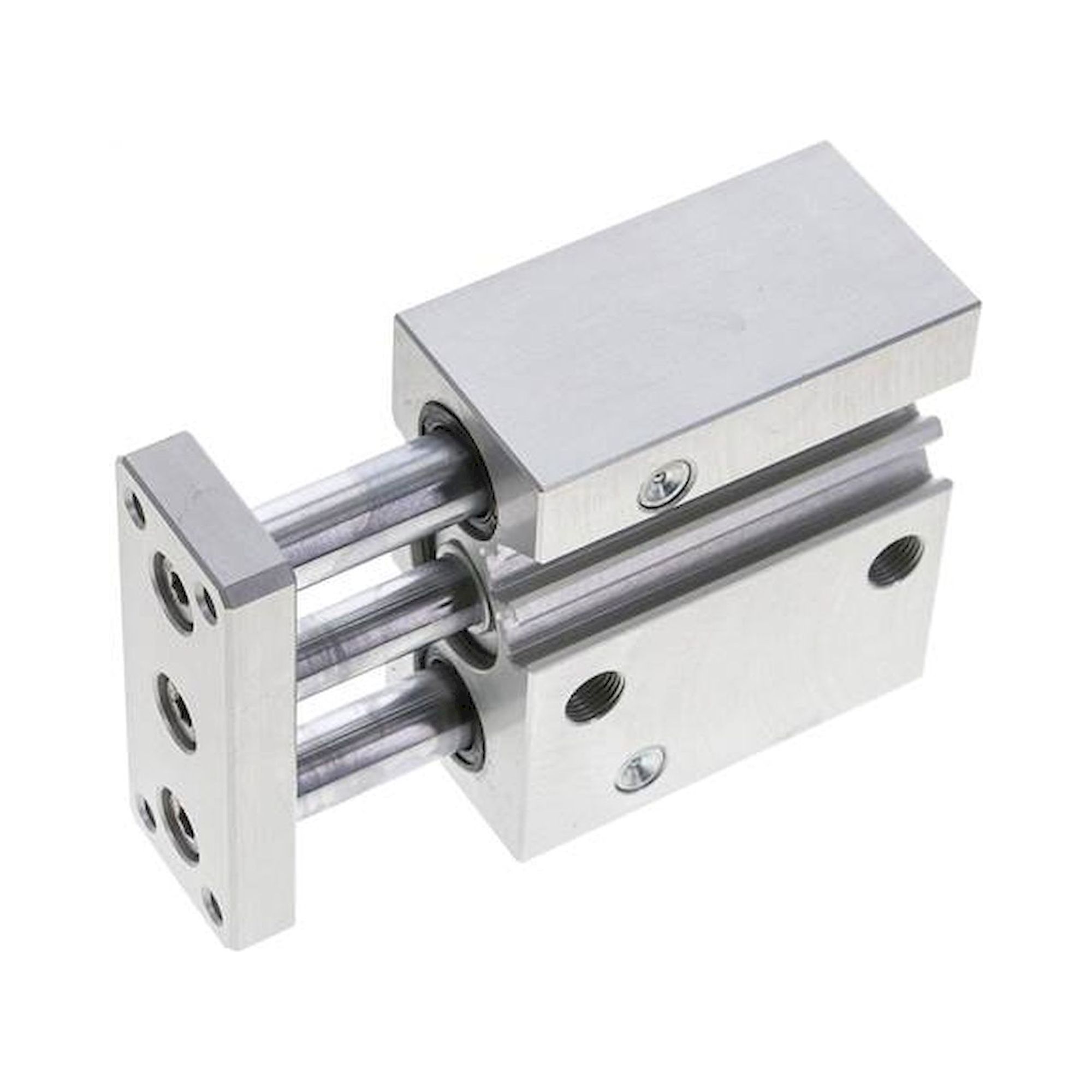

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

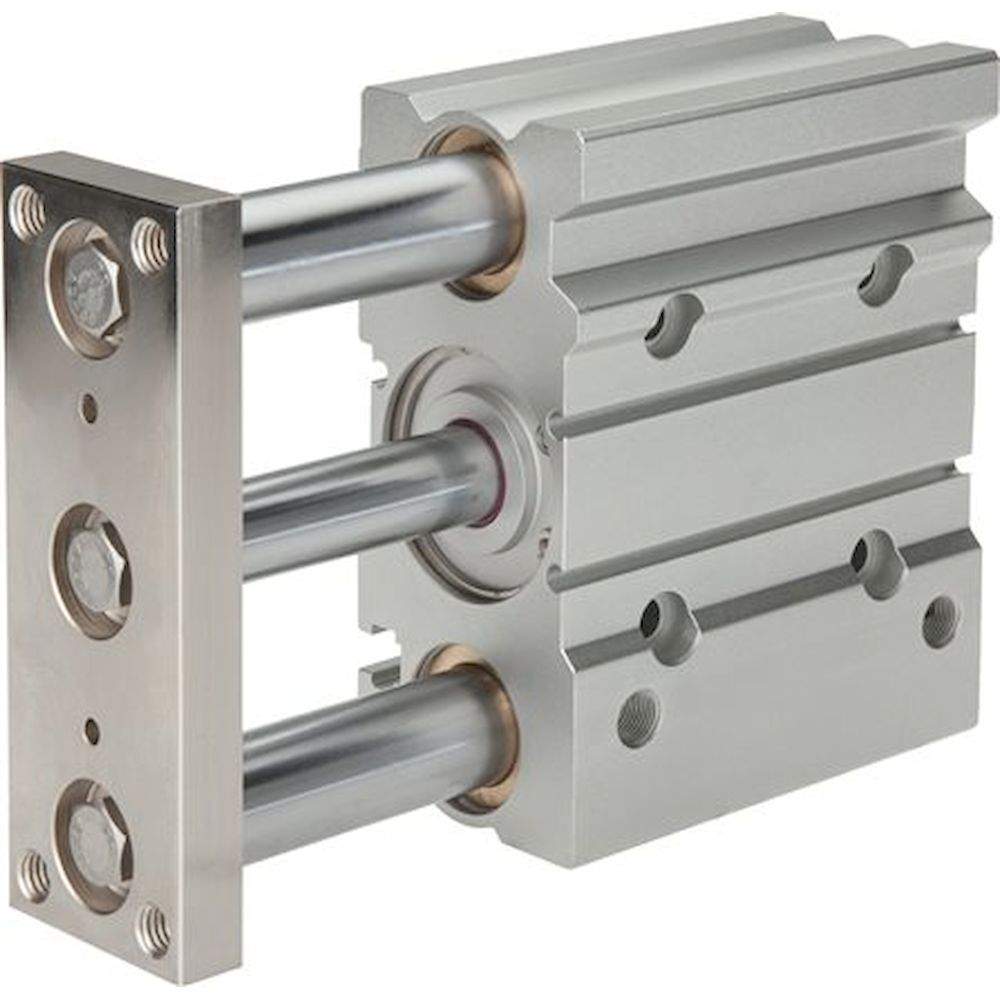

Häufig zusammen gekauft
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten

Kolbendurchmesser [mm] 20
Hub [mm] 20
Ausführung mit Gleitlager
F (Druckluftanschluss) G 1/8"
Reparatursätze ZDFM 20 REP
zulässige Querkraft [N] 52
zulässiges Drehmoment an der Endplatte [Nm] 0,92
A [mm] 10
B [mm] 0
C [mm] 12
D [mm] 10
E1 [mm] 60
E2 [mm] 18
F1 [mm] 11,0
F2 [mm] 9
F3 [mm] 8
G1 [mm] 72
G2 [mm] 29
H [mm] 52
H1 [mm] 46
L1 [mm] 37,0
L2 [mm] 49,0
L3 [mm] 49,0
M1 [mm] 74
M2 [mm] 36
N [mm] 26
N1 [mm] 17
N2 [mm] 19
O1 [mm] 13
O2 [mm] 10
O3 [mm] 64
P1 M 5
Q [mm] 20
R [mm] 8,0
T1 [mm] 2,5
T2 [mm] 4,5
Weitere Informationen
Hersteller-Nr. ZDFM 20/20 G
Hersteller Fluidics equipment
EAN 4050571810207
Gewicht 55.000000
Zolltarifnummer 84123100
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
