Bosch Rexroth R160540931. Kugelschiene Kohlenstoffstahl KSA-045-SNS-U-MA-AK, 116 mm

Bosch Rexroth
115,30 € 96,89 €
exkl. Versandkosten
Artikel
BRR-R160540931

Hersteller-Nr.
R160540931
Kugelschiene, SNS, Baugröße 45, Stahl CS, Genauigkeit Ultrapräzision
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

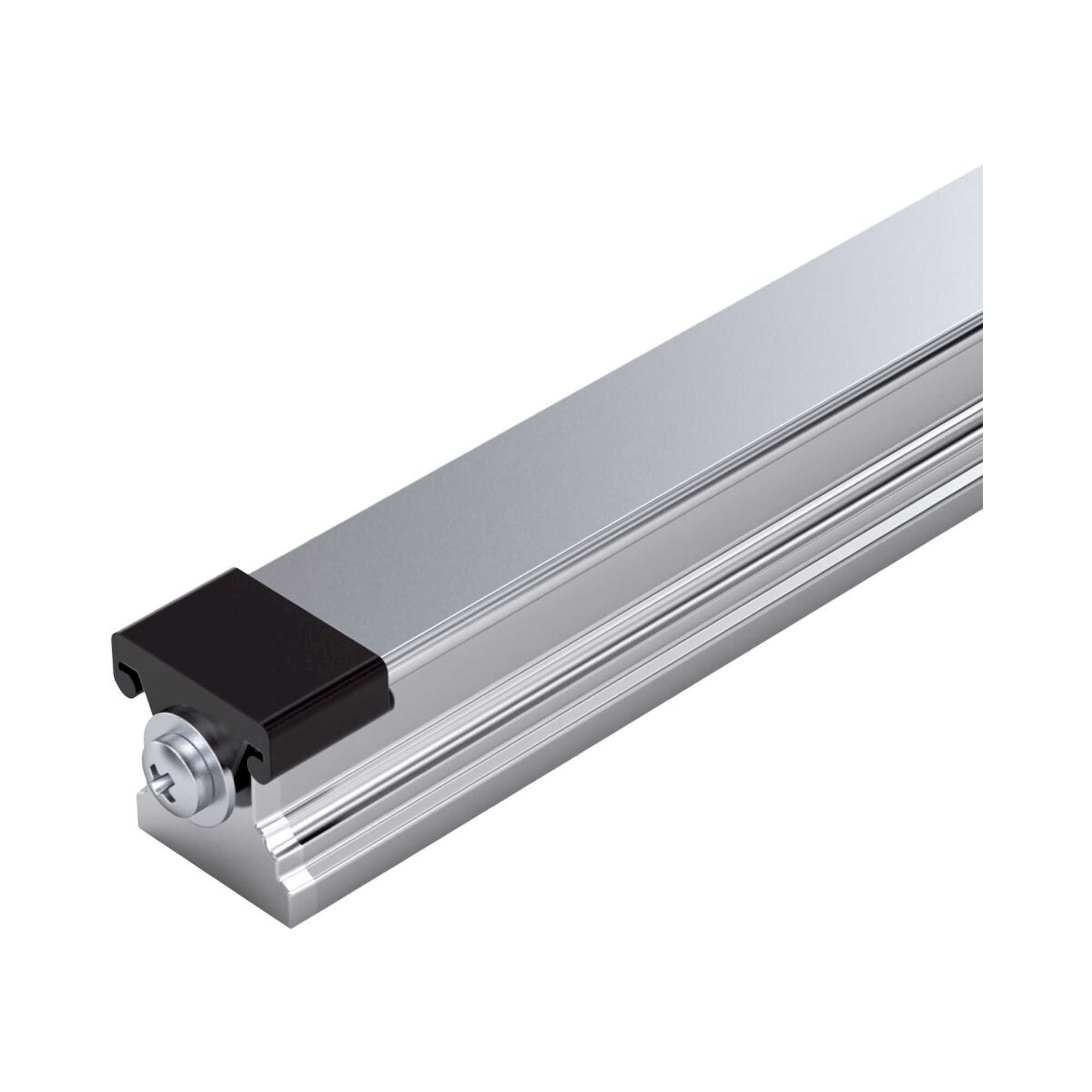

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Die Kugelschiene ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 45
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungsschiene aus Kohlenstoffstahl CS
Befestigung MA: Verschraubung von oben
Abdeckung AK: Abdeckkappen aus Kunststoff
Genauigkeitsklasse Ultrapräzision
Anzahl der Teilstücke: einteilig
Schiene in Standardausführung
  • Höchste Steifigkeit in allen Belastungsrichtungen
  • Hohe Drehmomentbelastbarkeit
  • Von oben verschraubbar, mit Abdeckkappen aus Kunststoff
  • Kein stirnseitiger Bauraum erforderlich


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]45
BauformSNS - Standard - Führungsschiene
BaureiheNone
Werkstoff ProfilschienführungenKohlenstoffstahl
GenauigkeitsklasseUP - Ultra Präzise
Montage FührungsschieneVon oben verschraubbar
Abdeckung FührungsschieneAbdeckkappen aus Kunststoff
Maximale Länge Lmax [mm]5771
Minimale Länge Lmin [mm]137
Anzahl der Bohrungen nB (Profilschienenführungen)36
Anzahl der Teilstücke1-teilig
Masse m (kg/m) [kg/m]10.5
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Gewicht [kg]0
Empfohlene Schienenlänge (Formel)L = nB • T ‒ 4 mm
ProdukthinweisBitte konfigurieren Sie das Produkt, um es in den Warenkorb legen zu können.
Teilung T Führungsschiene [mm]105
Abmessung A2 (Profilschienensysteme) [mm]45
Abmessung D [mm]20
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]39.85
Abmessung N6 (Profilschienenführungen) [mm]23.5
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S5 (Profilschienenführung) [mm]14
Abmessung T [mm]105
Abmessung T1 max (Profilschienenführungen) [mm]89
Abmessung T1 min [mm]16
Abmessung T1 s (Profilschienenführungen [mm]50.5
Fußnote von Abmessungen T1 s (Profilschienenführungen)Vorzugsmaß T1 mit Toleranzen ± 0,75 empfohlen.
Weitere Informationen
Hersteller-Nr. R160540931
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
