Linearführungen

Bosch Rexroth Lineartechnik

Bosch Rexroth Linearführungen umfassen alle gängigen Wälzführungsprinzipien für die Präzisionsbewegung in Maschinen und Automationssystemen. Das Sortiment reicht von Rollenschienenführungen für hohe Tragzahlen über Kugelbüchsenführungen für die Wellenführung bis zu Hochpräzisions-Kugelschienenführungen BSHP mit Vorspannklassen C0-C3. Miniaturausführungen für beengte Einbausituationen, Laufrollenführungen für offene Profile sowie Klemm- und Bremselemente zur Lagefixierung runden das Programm ab.

Kategorien

RollenschienenführungenHohe Tragzahlen, Baugröße 25-100, Abstreifer und Abschlusskappensets

KugelbüchsenführungenEline-System, Kugelbüchsen, Linear-Sets, Präzisions-Stahlwellen

Hochpräzisions-Kugelschienenführungen BSHPVorspannklassen C0-C3, für höchste Positioniergenauigkeit

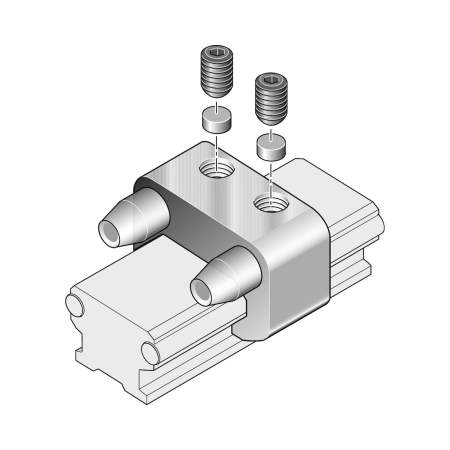

LaufrollenführungenFür offene Profile, robust, schmutzunempfindlich

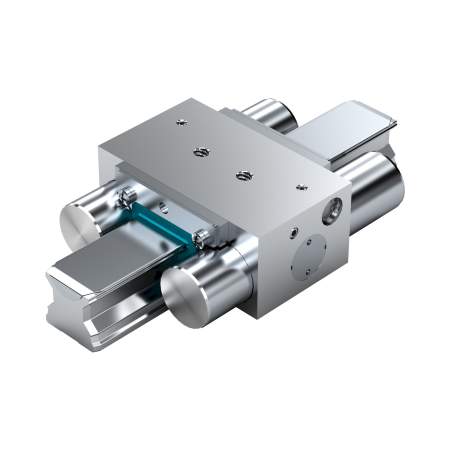

Klemm- und BremselementeLagefixierung und Notbremsung an Linearführungsschienen

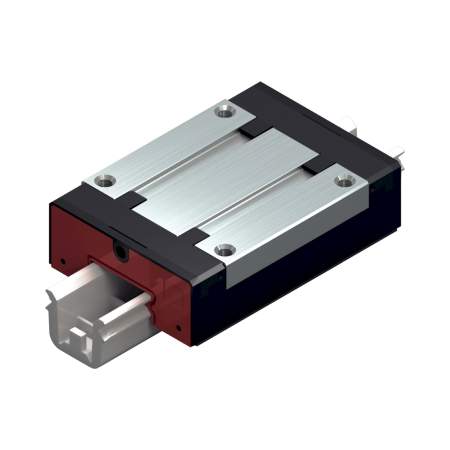

Miniatur-KugelschienenführungenBaugröße 7-15 mm, für kompakte Einbausituationen

Kugelschienenführungen Compact Line BSCLSchmale Wagen, geringes Gewicht, für Handlingachsen

⚙ Rollenschienenführungen RSF - Rollenführungswagen mit Abschlusskappensets und FKM-Abstreifern für raue Umgebungen

✓ Kugelbüchsen Compact-KB KBC - Wellendurchmesser ab 10 mm, Ausführungen KBC-10, KBC-10-D, KBC-10-DD

⚡ BSHP Hochpräzision - selektierte Vorspannklassen C0-C3 für minimales Umkehrspiel

🛡 Klemm-/Bremselemente - federdruckbetätigte Lagehalter, Notbremsung bei Druckausfall

✦ FKM-Abstreifer - Fluorkautschuk-Dichtung für erhöhte Temperatur- und Chemikalienbeständigkeit

Führungstyp	Stärken	Typische Anwendung
Rollenschienenführung	Hohe Traglast, große Baugrößen	Schwere Werkzeugmaschinen, Pressen
Kugelbüchsenführung (Eline)	Rundwellenführung, modular	Einfache Handlingachsen, Kleinautomaten
BSHP Hochpräzision	Kleinstes Umkehrspiel, Vorspannung	Messtechnik, Laser, Halbleiteranlagen
Laufrollenführung	Schmutzunempfindlich, günstig	Fördertechnik, offene Profile
Miniatur-Kugelschiene	Kompaktbauweise, leicht	Medizintechnik, optische Systeme

Typische Einsatzbereiche: Vorschub- und Positionierachsen in CNC-Bearbeitungszentren, Handlings- und Transfersysteme in der Montageautomation, Messtechnik und Prüfautomaten mit hoher Wiederholgenauigkeit, Halbleiter- und Flachbildschirmfertigung mit Staubanforderungen sowie Medizingeräte und Laborautomaten mit kompakten Miniaturführungen.

Was sind pneumatische Linearführungen und in welchen Industriezweigen werden sie hauptsächlich eingesetzt?

Pneumatische Linearführungen sind präzise Führungssysteme, die in Kombination mit Pneumatikzylindern exakte lineare Bewegungen ohne seitliche Auslenkung oder Rotation gewährleisten. Diese Führungseinheiten kompensieren Querkräfte und Momente, die bei ungeführten Kolbenstangen zu Verschleiß und Ungenauigkeiten führen würden. Primäre Anwendungsbereiche umfassen die Automobilindustrie für Montageprozesse, die Verpackungstechnik für präzise Positionieraufgaben, die Pharmazeutische Industrie für sterile Handhabungssysteme sowie die Elektronikfertigung für hochpräzise Bestückungsoperationen.

Nach welchen technischen Kriterien werden Festo Linearführungen der FENG-Serie ausgewählt und welche Hubbereichsoptionen stehen zur Verfügung?

Die Auswahl von Festo FENG-Linearführungen erfolgt primär nach dem Kolbenstangendurchmesser, verfügbar in den Größen 63mm, 80mm und 100mm, sowie dem erforderlichen Hubbereich von 50mm bis 500mm. Entscheidende Auslegungskriterien sind die maximal auftretenden Querkräfte, das zu überwindende Kippmoment und die geforderte Wiederholgenauigkeit der Positionierung. Die Führungseinheiten der FENG-100-Serie decken Hübe von 50mm bis 500mm ab, während die FENG-80-Varianten für mittlere Lastbereiche bei Hüben von 100mm bis 500mm ausgelegt sind.

Welche DIN- und ISO-Normen gelten für pneumatische Linearführungen und welche Zertifizierungen sind erforderlich?

Pneumatische Linearführungen unterliegen der DIN EN ISO 4414 für Sicherheitsbestimmungen pneumatischer Anlagen sowie der ISO 21287 für Zylinder-Grundanforderungen. Die elektromagnetische Verträglichkeit wird nach DIN EN 61000 geprüft, während mechanische Eigenschaften der ISO 6431 für Zylinderflansche entsprechen müssen. Bei Einsatz in explosionsgefährdeten Bereichen ist eine ATEX-Zertifizierung nach Richtlinie 2014/34/EU erforderlich, wobei die Führungseinheiten als nicht-elektrische Betriebsmittel der Gerätekategorie 3 zugeordnet werden können.

Worin unterscheiden sich die verschiedenen FENG-Baureihen von Festo und welche Variante eignet sich für welche Anwendung?

Die Festo FENG-63-Serie ist für leichte bis mittlere Lasten bei Kolbenstangendurchmessern von 63mm konzipiert und eignet sich optimal für Handhabungsaufgaben mit geringen Querkräften. Die FENG-80-Ausführungen bewältigen höhere Kippmomente und werden in der Montagetechnik bei mittleren Beanspruchungen eingesetzt, während die FENG-100-Baureihe für schwerste industrielle Anwendungen mit maximalen Querkräften und längsten Hüben bis 500mm ausgelegt ist. Alle Varianten verwenden identische KF-Kupplungsaufnahmen für standardisierte Zylindermontage und gewährleisten wartungsfreie Gleitlagerführung über die gesamte Betriebsdauer.

Welche Installationsanforderungen und Systemkompatibilitäten sind bei pneumatischen Linearführungen zu beachten?

Pneumatische Linearführungen erfordern eine planparallele Montageoberfläche mit Ebenheitstoleranz IT7 und müssen fluchtend zum Pneumatikzylinder ausgerichtet werden, um Verspannungen zu vermeiden. Die Systemkompatibilität wird durch standardisierte ISO-Flanschverbindungen nach DIN EN ISO 6432 sichergestellt, wobei die KF-Kupplungsaufnahme werkzeuglose Montage an handelsüblichen Rundzylindern ermöglicht. Druckluftanschlüsse erfolgen über G1/8-Gewinde bei kleineren Baugrößen oder G1/4-Anschlüsse bei größeren Führungseinheiten, wobei die Betriebsdruckbereiche zwischen 1,5 und 10 bar bei gefilterten und geölten Medien liegen.

Welche Schutzart und Betriebsparameter gelten für Festo Linearführungen in industriellen Umgebungen?

Festo FENG-Linearführungen erreichen standardmäßig die Schutzart IP65 nach DIN EN 60529 und sind damit gegen Strahlwasser und vollständigen Berührungsschutz ausgelegt. Der Betriebstemperaturbereich erstreckt sich von -20°C bis +80°C bei relativer Luftfeuchtigkeit bis 95%, wobei der Betriebsdruck zwischen 1,5 bar Mindestdruck und 10 bar Maximaldruck variieren kann. Die Führungseinheiten sind für Dauerbetrieb mit bis zu 180 Hüben pro Minute ausgelegt und widerstehen Vibrationen bis 55 Hz nach DIN EN 60068-2-6 sowie Schockbelastungen bis 150 m/s² für den industriellen Dauereinsatz.

Welche Wartungsintervalle und Inspektionsanforderungen gelten für pneumatische Linearführungen?

Pneumatische Linearführungen der FENG-Serie sind als wartungsfreie Komponenten konzipiert und erreichen bei ordnungsgemäßer Installation eine Betriebsdauer von 2 Millionen Doppelhüben ohne Nachschmierung der Gleitlager. Vierteljährliche Sichtprüfungen auf mechanische Beschädigungen, jährliche Funktionsprüfungen der Kolbenstangendichtungen sowie halbjährliche Kontrollen der Befestigungsschrauben mit 8,8-Festigkeitsklasse sind ausreichend. Die Druckluftqualität muss kontinuierlich nach ISO 8573-1 Klasse 7:4:4 überwacht werden, wobei Partikelgrößen unter 40 μm und Restölgehalt zwischen 1-5 mg/m³ für optimale Standzeiten erforderlich sind.
