Bosch Rexroth R160550331. Kugelschiene Kohlenstoffstahl KSA-055-SNS-H-MA-AK, 116 mm

Bosch Rexroth
113,19 € 95,12 €
exkl. Versandkosten
Artikel
BRR-R160550331

Hersteller-Nr.
R160550331
Kugelschiene, SNS, Baugröße 55, Stahl CS, Genauigkeit Hoch
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

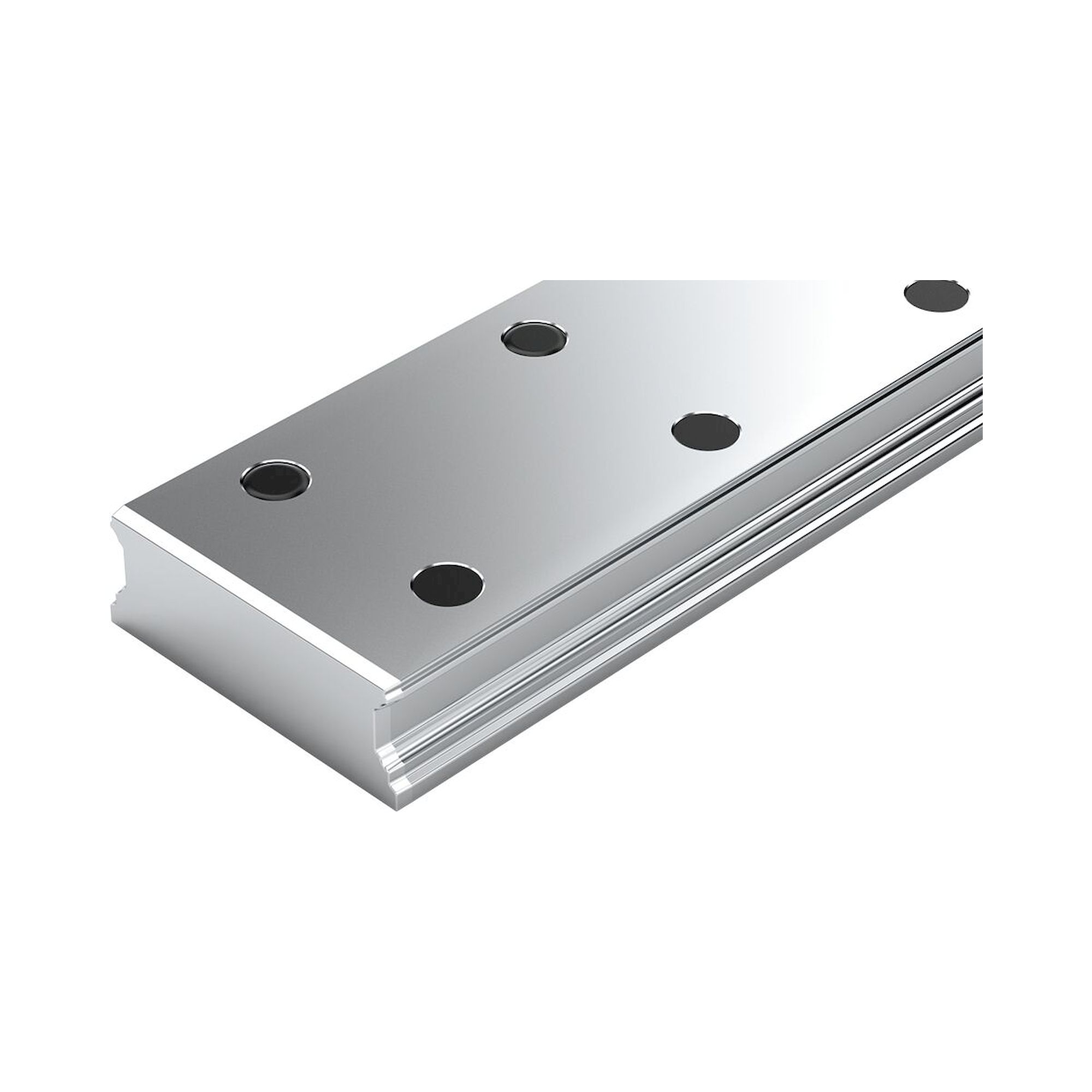

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Die Kugelschiene ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 55
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungsschiene aus Kohlenstoffstahl CS
Befestigung MA: Verschraubung von oben
Abdeckung AK: Abdeckkappen aus Kunststoff
Genauigkeitsklasse Hoch
Anzahl der Teilstücke: einteilig
Schiene in Standardausführung
  • Höchste Steifigkeit in allen Belastungsrichtungen
  • Hohe Drehmomentbelastbarkeit
  • Von oben verschraubbar, mit Abdeckkappen aus Kunststoff
  • Kein stirnseitiger Bauraum erforderlich


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]55
BauformSNS - Standard - Führungsschiene
BaureiheNone
Werkstoff ProfilschienführungenKohlenstoffstahl
GenauigkeitsklasseH - Hochgenau
Montage FührungsschieneVon oben verschraubbar
Abdeckung FührungsschieneAbdeckkappen aus Kunststoff
Maximale Länge Lmax [mm]3836
Minimale Länge Lmin [mm]156
Anzahl der Bohrungen nB (Profilschienenführungen)32
Anzahl der Teilstücke1-teilig
Masse m (kg/m) [kg/m]16.2
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Gewicht [kg]0
Empfohlene Schienenlänge (Formel)L = nB • T ‒ 4 mm
ProdukthinweisBitte konfigurieren Sie das Produkt, um es in den Warenkorb legen zu können.
Teilung T Führungsschiene [mm]120
Abmessung A2 (Profilschienensysteme) [mm]53
Abmessung D [mm]24
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]47.85
Abmessung N6 (Profilschienenführungen) [mm]29
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S5 (Profilschienenführung) [mm]16
Abmessung T [mm]120
Abmessung T1 max (Profilschienenführungen) [mm]102
Abmessung T1 min [mm]18
Abmessung T1 s (Profilschienenführungen [mm]58
Fußnote von Abmessungen T1 s (Profilschienenführungen)Vorzugsmaß T1S mit Toleranzen ± 0,75 empfohlen.
Weitere Informationen
Hersteller-Nr. R160550331
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
