Bosch Rexroth R160675431. Kugelschiene Kohlenstoffstahl KSA-030-SNS-N-MA-SK, 116 mm

Bosch Rexroth
47,47 € 39,89 €
exkl. Versandkosten
Artikel
BRR-R160675431

Hersteller-Nr.
R160675431
Kugelschiene, SNS, Baugröße 30, Stahl CS, Genauigkeit Normal
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

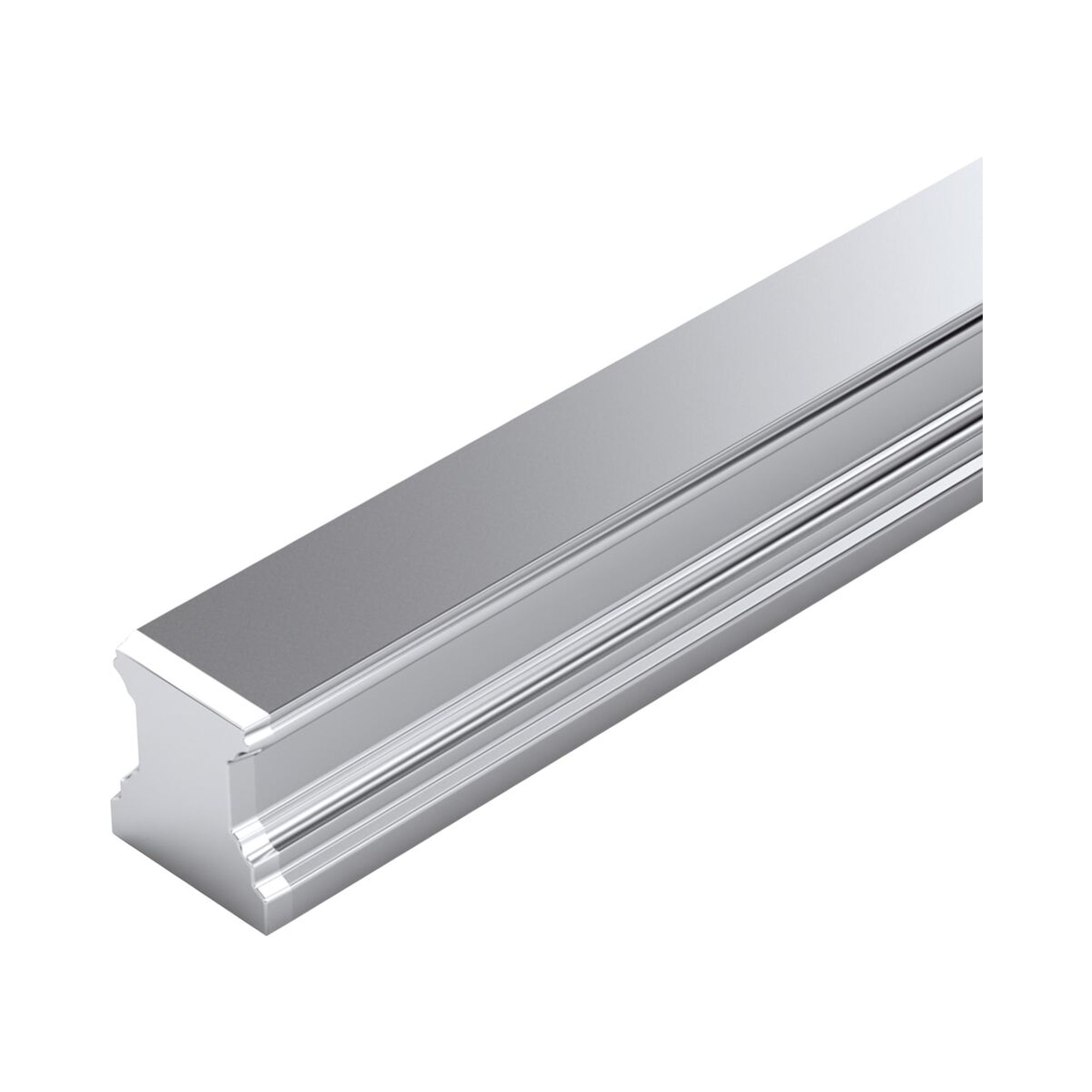

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Die Kugelschiene ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 30
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungsschiene aus Kohlenstoffstahl CS
Befestigung MA: Verschraubung von oben
Abdeckung SK: Abdeckkappen aus Stahl (müssen separat bestellt werden)
Genauigkeitsklasse Normal
Anzahl der Teilstücke: einteilig
Schiene in Standardausführung
  • Einsatzbereich: Für sehr raue Umgebungsbedingungen
  • Widerstandsfähiger gegenüber mechanischen Einflüssen (z. B. Stöße)
  • Von oben verschraubbar
  • Für Abdeckkappen aus Stahl
  • Höchste Steifigkeit in allen Belastungsrichtungen
  • Hohe Drehmomentbelastbarkeit


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]30
BauformSNS - Standard - Führungsschiene
Werkstoff ProfilschienführungenKohlenstoffstahl
GenauigkeitsklasseN - Normal
Montage FührungsschieneVon oben verschraubbar
Abdeckung FührungsschieneMit Abdeckkappen aus Stahl
Maximale Länge Lmax [mm]5836
Hinweis LmaxAuf Anfrage lieferbar
Minimale Länge Lmin [mm]112
Anzahl der Bohrungen nB (Profilschienenführungen)48
Anzahl der Teilstücke1-teilig
Masse m (kg/m) [kg/m]5
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Gewicht [kg]0
Empfohlene Schienenlänge (Formel)L = nB • T ‒ 4 mm
ProdukthinweisBitte konfigurieren Sie das Produkt, um es in den Warenkorb legen zu können.
Teilung T Führungsschiene [mm]80
Abmessung A2 (Profilschienensysteme) [mm]28
Abmessung D [mm]15
Abmessung D1 [mm]17.55
Abmessung D2 [mm]18
Abmessung F7 (Profilschienenführungen) [mm]0.9
Abmessung F8 (Profilschienenführungen) [mm]3.6
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]28.35
Abmessung N6 (Profilschienenführungen) [mm]17
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S5 (Profilschienenführung) [mm]9
Abmessung T [mm]80
Abmessung T1 max (Profilschienenführungen) [mm]68
Abmessung T1 min [mm]16
Abmessung T1 s (Profilschienenführungen [mm]38
Fußnote von Abmessungen T1 s (Profilschienenführungen)Vorzugsmaß T1S mit Toleranzen ± 0,75 empfohlen.
Weitere Informationen
Hersteller-Nr. R160675431
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
