Absperrsysteme ESD - TEC

ESD equipment

ESD-Absperrsysteme grenzen EPA-Zonen physisch und optisch gegenüber nicht-geschützten Bereichen ab und erfüllen damit eine zentrale Anforderung der DIN EN 61340-5-1 zur Zugangskontrolle elektrostatisch geschützter Bereiche. Das Sortiment umfasst Gurtabsperrpfosten (Höhe 1.000 mm) in gelb und gelb-schwarz, Gurtbandkassetten mit 2,3-m- und 3,6-m-Gurtband (Warmbier 1801.G.K.23.DE / 1801.G.K.36.DE), Wandeinheiten mit Kassettenhalterung sowie Wandclips aus Kunststoff. Gurtbänder werden beidseitig mit dem Aufdruck "ESD Protected Area" oder "EPA" bedruckt und sind in Deutsch, Englisch oder zweisprachig erhältlich.

Schilderhalter für DIN-A4-Formate (Warmbier 1801.G.P.SA4) lassen sich direkt auf die Pfosten aufstecken und ermöglichen zusätzliche Warnhinweise oder Verfahrensanweisungen. Ergänzend sind EPA-Bodenmarkierungsbänder sowie Siegel-Klebebänder mit Reisseffekt (Warmbier 2850.SEC) für die Sicherung von Behältern und Verpackungen lieferbar.

✓ Gurtabsperrpfosten H 1.000 mm - gelb und gelb-schwarz, Pfostenrohr schwarz mit gelber Bodenplatte oder umgekehrt

⚙ Gurtbandlängen 2,3 m und 3,6 m - Kassette aus Stahl (50 mm Gurtbreite) oder Wandeinheit; einfacher und doppelter Gurt

■ Beidseitiger Aufdruck - deutsch, englisch und zweisprachig DE/EN; schwarzer Druck auf gelbem Band

✦ Schilderhalter DIN A4 - Aufsteckvariante (Warmbier 1801.G.P.SA4) für Pfosten; auch für Dual-Gurtband geeignet

📦 Bodenmarkierung und Siegel - EPA-Bodenmarkierungsband und Siegel-Klebeband mit Reisseffekt (2850.SEC)

Artikel	Ausführung	Sprache / Besonderheit
Gurtabsperrpfosten gelb	H 1.000 mm, einfacher Gurt	EPA-Aufdruck
Gurtabsperrpfosten gelb-schwarz	H 1.000 mm, doppelter Gurt (2 m)	EPA-Aufdruck
Warmbier 1801.G.K.23.DE	Kassette 2,3 m, beidseitig	Deutsch + Englisch
Warmbier 1801.G.K.36.DE	Kassette 3,6 m, beidseitig	Deutsch + Englisch
Warmbier 1801.G.W23	Wandeinheit 2,3 m	DE + EN
Warmbier 1801.G.W36.DE	Wandeinheit 3,6 m	Deutsch + Englisch
Warmbier 1801.G.P.SA4	Schilderhalter DIN A4	Aufsteckbar auf Pfosten

Typische Einsatzbereiche: Absicherung und Kennzeichnung von EPA-Eingängen in SMT-Fertigungsbereichen, Abgrenzung von ESD-Schutzzonen in Lager und Qualitätssicherung, temporäre Absperrung bei Wartungs- und Reinigungsarbeiten in EPA-Bereichen sowie Bodenmarkierung für Laufwege und Zonengrenzen in der Elektronikfertigung.

Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

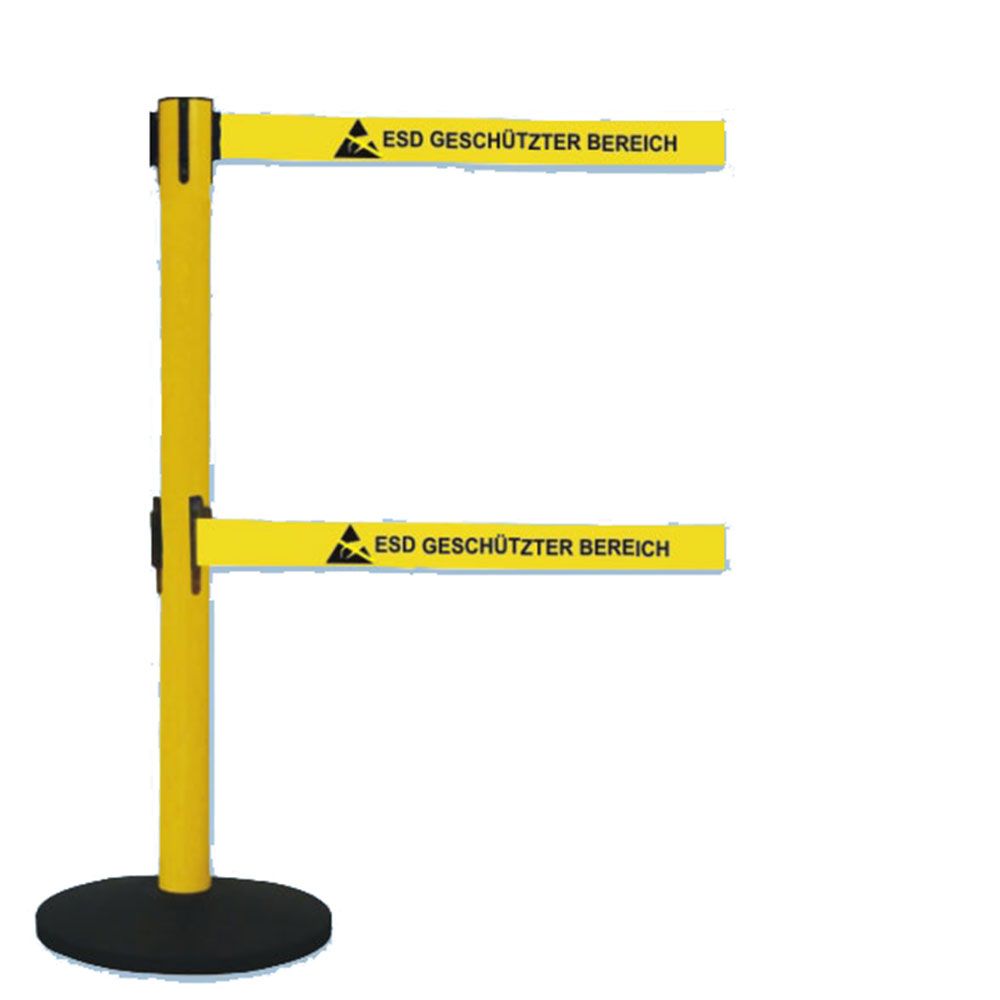

EPA Gurtabsperrpfosten gelb, doppelter Gurt
176,12 € 148,00 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

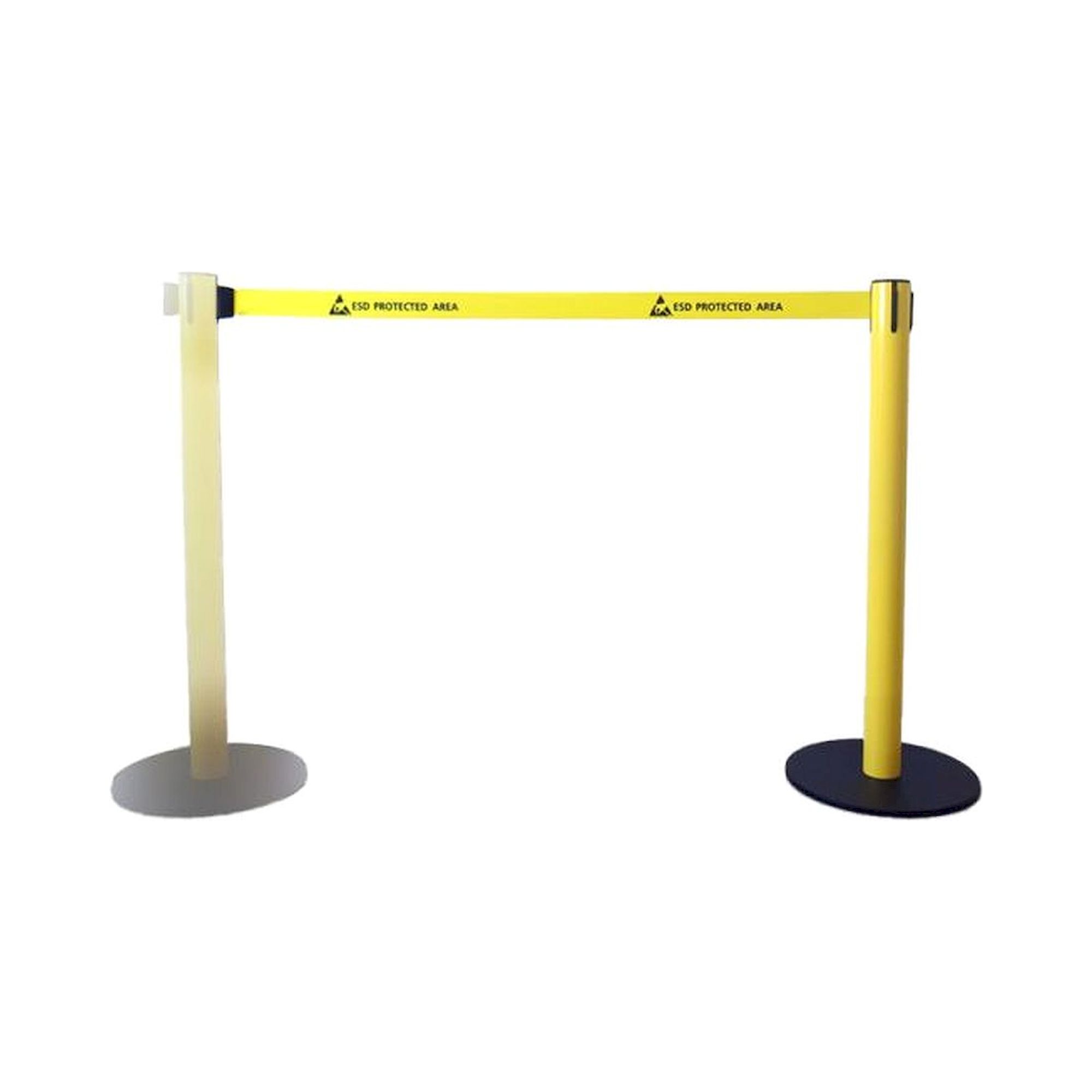

EPA Gurtabsperrpfosten gelb, einfacher Gurt
124,95 € 105,00 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

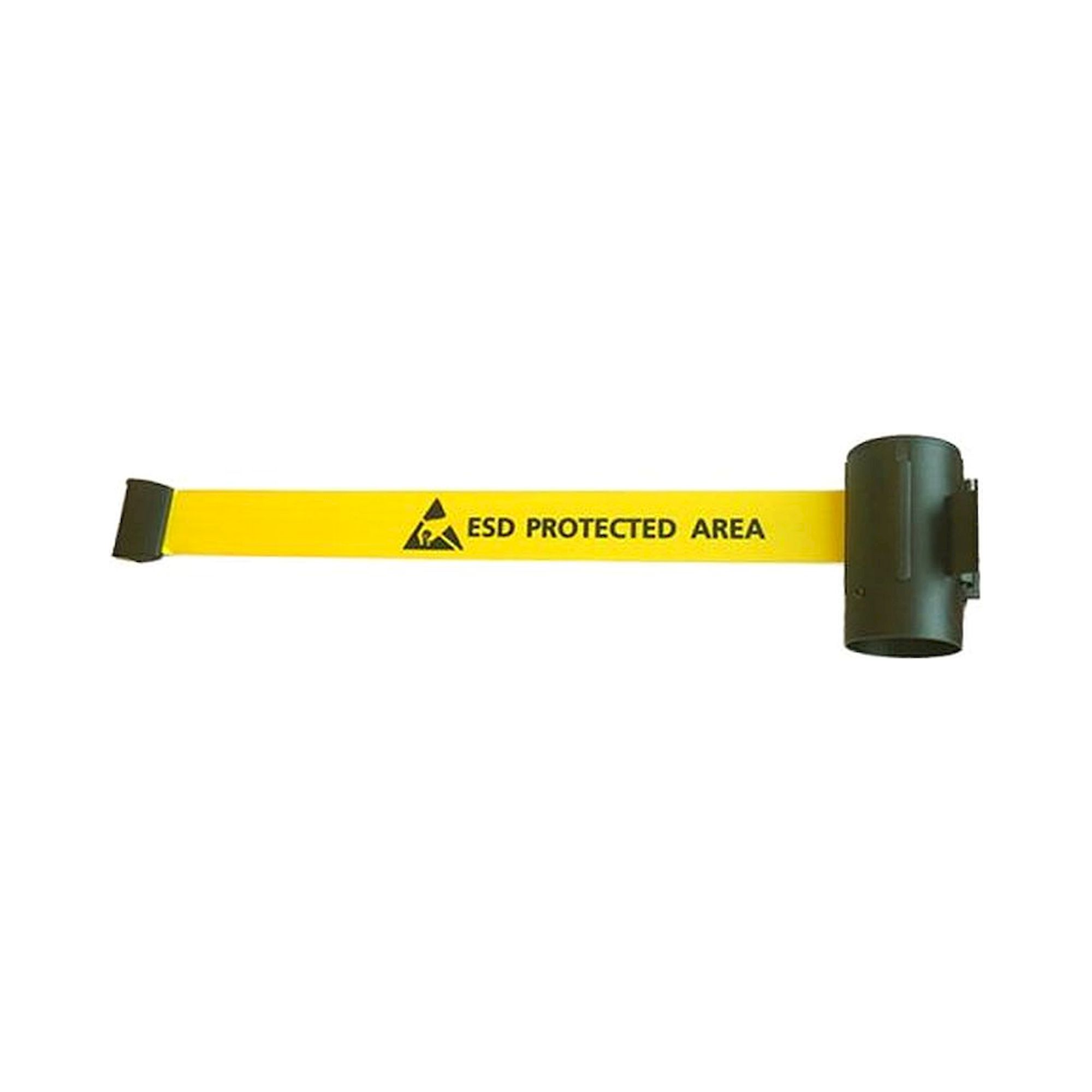

Wandkassette für EPA Absperrungen
80,92 € 68,00 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

EPA-Bodenmarkierungsband
57,36 € 48,20 €
exkl. Versandkosten
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

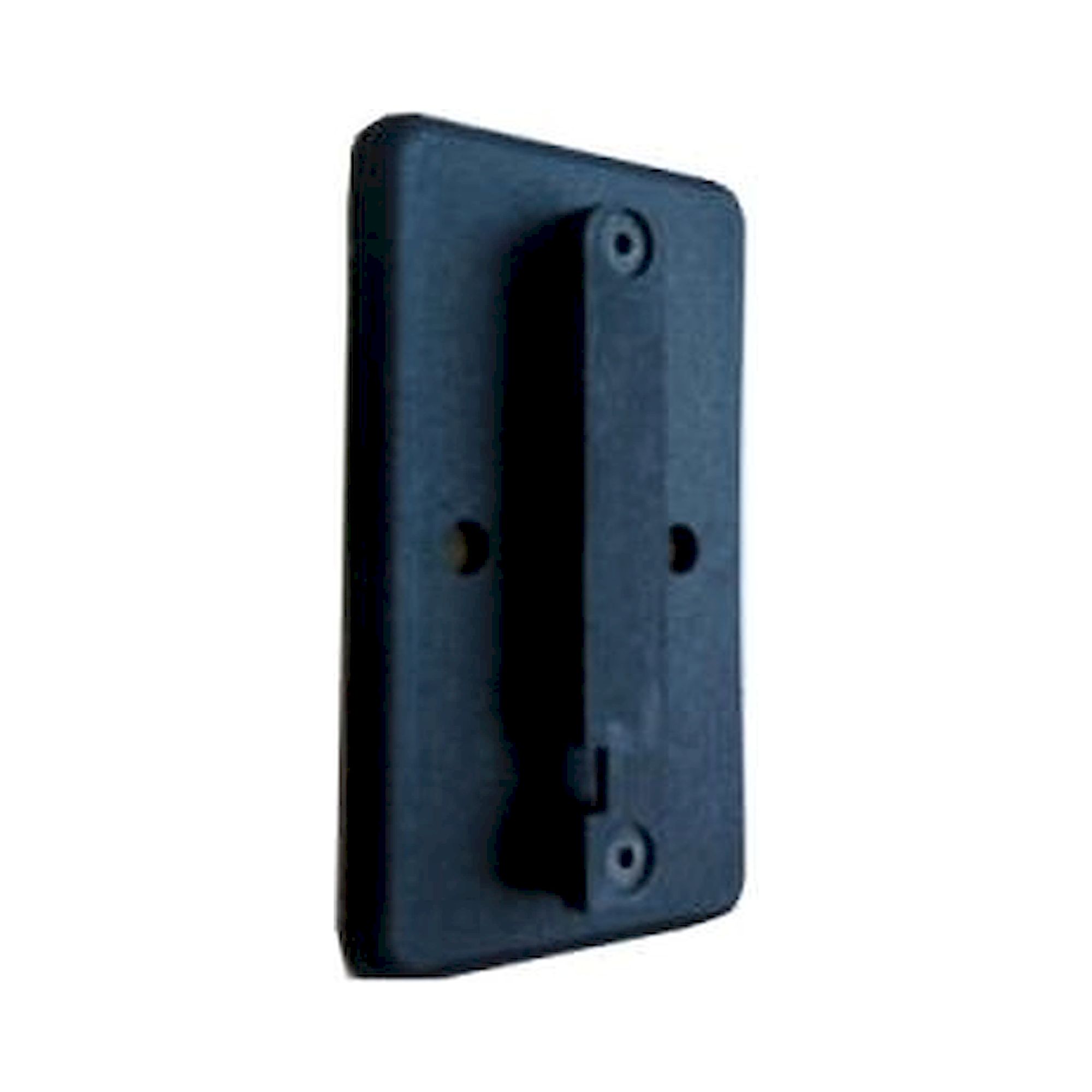

Wandclip für Gurtabsperrbänder
10,71 € 9,00 €
exkl. Versandkosten
