Einbauventile ISO 7368

Einbauventile ISO 7368 sind genormte Cartridge-Ventile für Hydrauliksysteme nach DIN ISO 7368, die direkt in Ventilblöcke oder Manifolds eingeschraubt werden. Diese Logik-Einbauventile von Bosch Rexroth werden hauptsächlich in der Automatisierungstechnik, im Maschinenbau und in mobilen Arbeitsmaschinen eingesetzt, wo präzise Druckfunktionen und Wegefunktionen erforderlich sind. Die Ventile ermöglichen platzsparende Hydrauliksteuerungen in Produktionsanlagen, Pressen, Spritzgießmaschinen und Baumaschinen durch ihre kompakte Bauweise und standardisierte Abmessungen.

Bei der Auswahl von Einbauventilen ISO 7368 sind primär die Nennweite (DN 125 oder DN 160), die Druckfunktion (A-, B-Typ) und die Wegefunktion (Kennziffern 00, 10, 20, 30) entscheidend. Die verfügbaren Bosch Rexroth Logik-Einbauventile LC125 und LC160 decken Betriebsdrücke bis 350 bar ab, wobei die Kennzeichnung E2X oder D2X die Ausführung der Steuerkanten definiert. Die Auswahl des Ventiltyps richtet sich nach der gewünschten Durchflussmenge, dem maximalen Systemdruck und der erforderlichen Schaltcharakteristik in der hydraulischen Schaltung.

Einbauventile ISO 7368 unterliegen der DIN ISO 7368 Norm, die Abmessungen, Anschlussgewinde und Einbaumaße für Cartridge-Ventile festlegt. Die Bosch Rexroth Logik-Einbauventile erfüllen zusätzlich die EN ISO 4401 für Anschlussplatten und DIN 24342 für hydraulische Ventile. Weitere relevante Standards sind ISO 1219 für Schaltplansymbole, ISO 5598 für hydraulische Begriffe und die Maschinenrichtlinie 2006/42/EG für CE-Kennzeichnung. Die Ventile sind nach DIN EN 982 auf Dichtheit geprüft und entsprechen den Anforderungen der ISO 4413 für allgemeine Regeln und Sicherheitsanforderungen hydraulischer Anlagen.

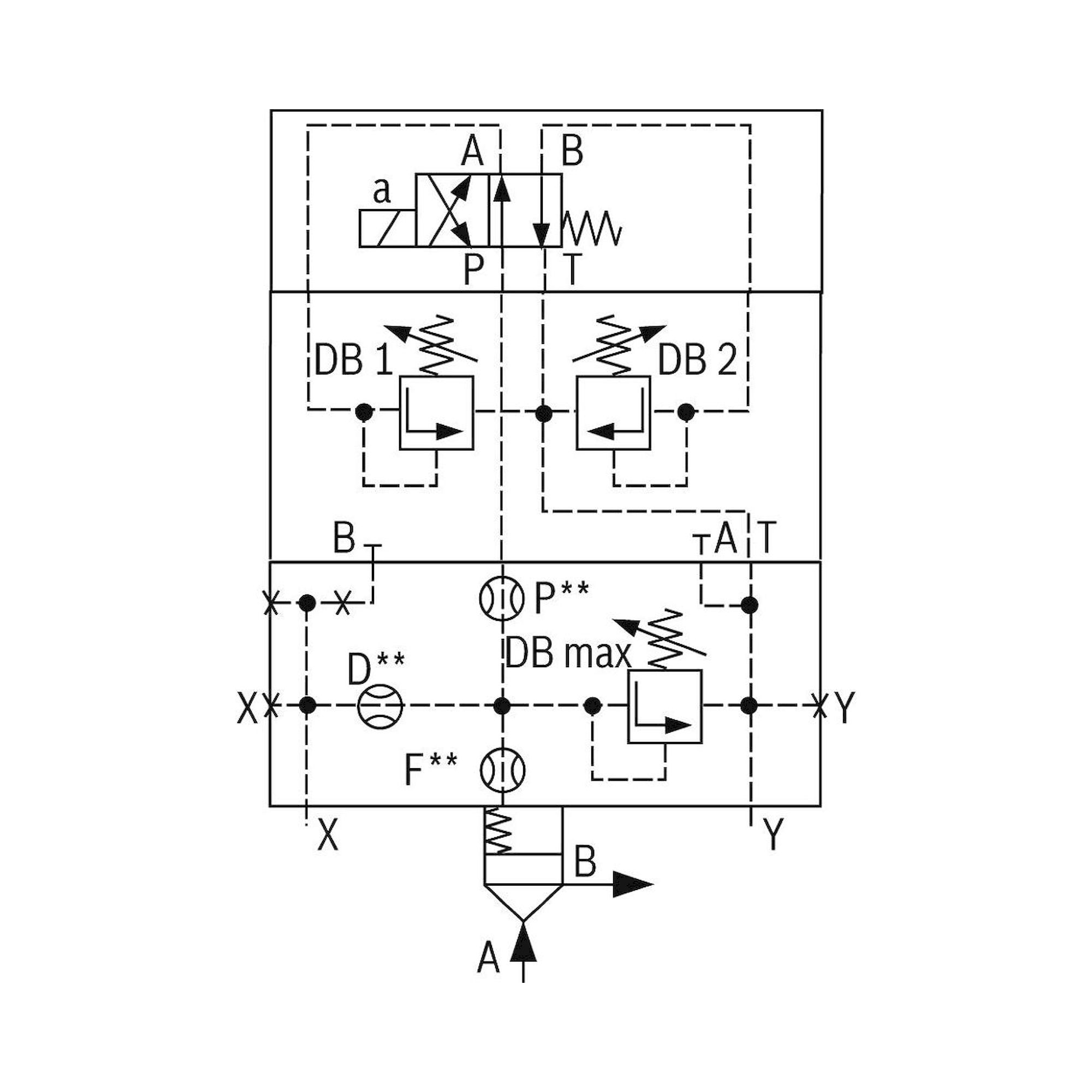

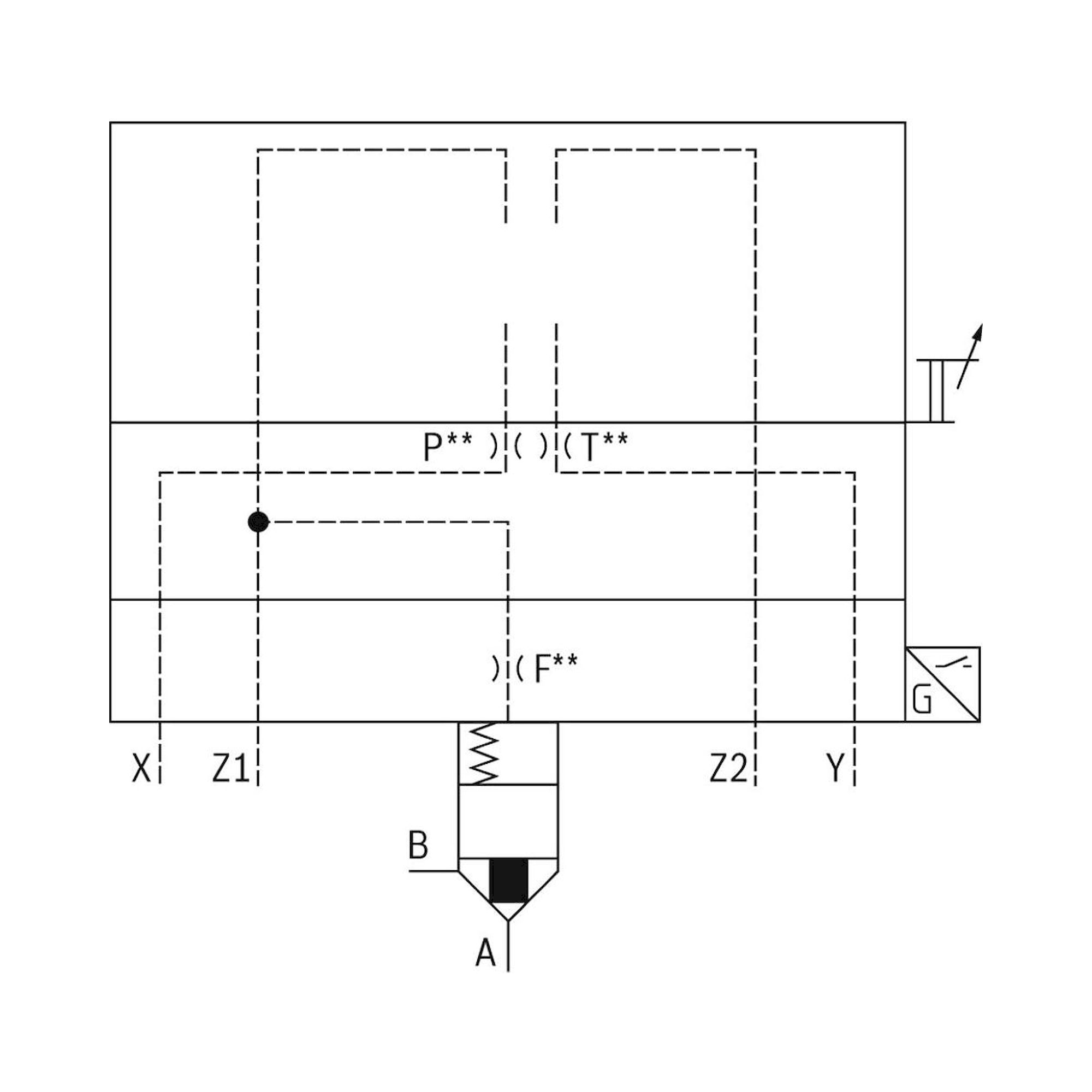

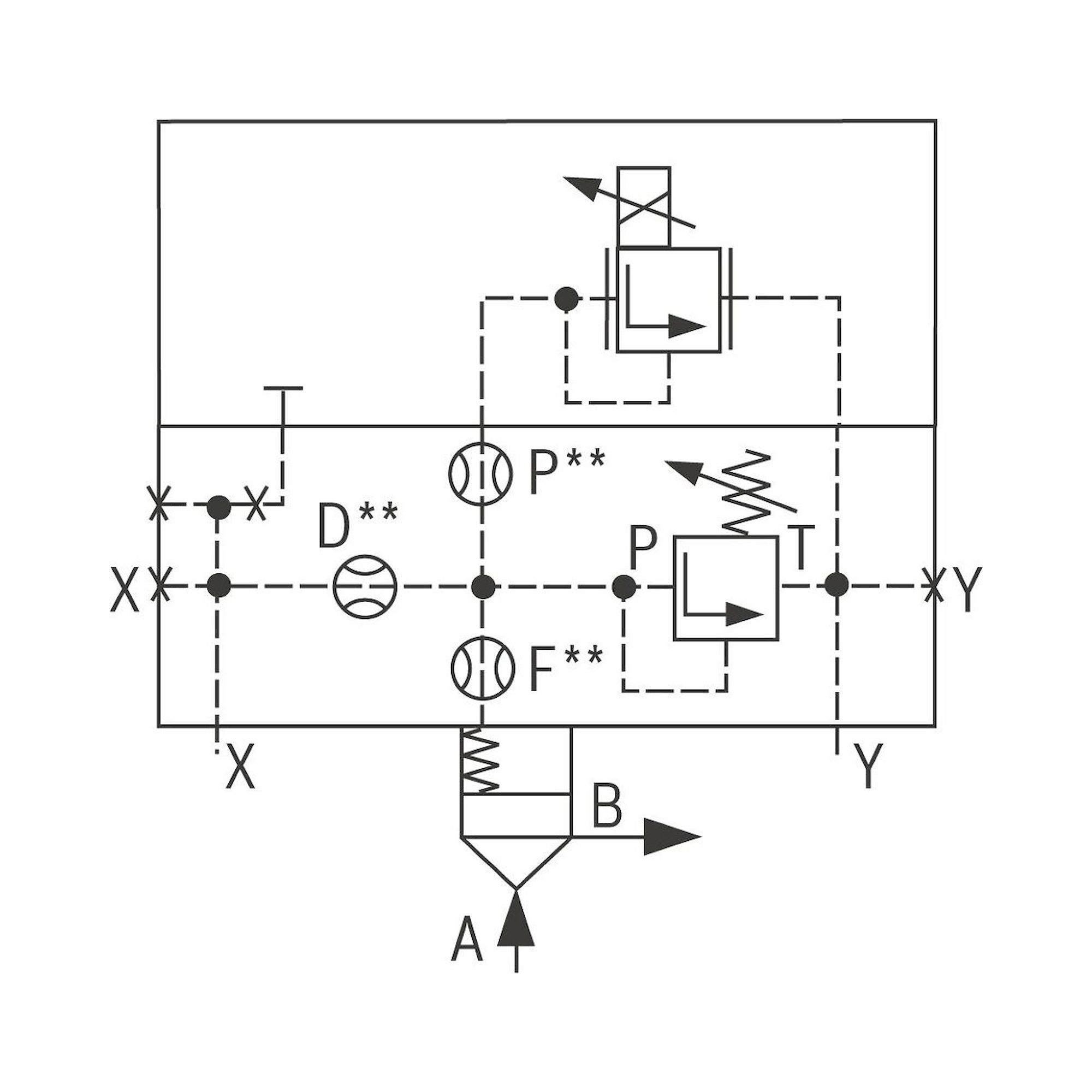

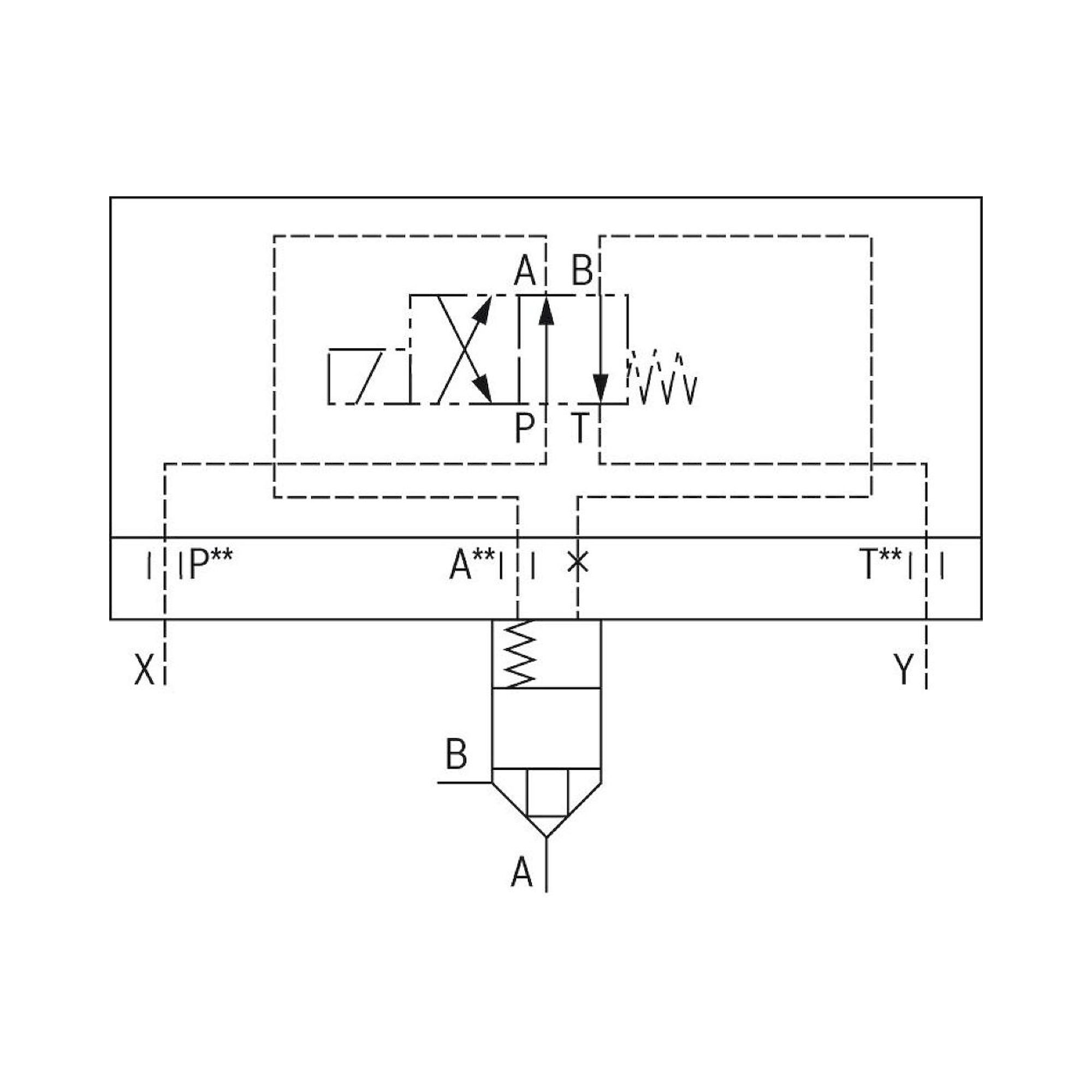

Die Hauptunterschiede zwischen den Logik-Einbauventilen LC125 und LC160 liegen in der Nennweite und Durchflussmenge, wobei LC160 für höhere Volumenströme ausgelegt ist. Die Kennbuchstaben A und B bezeichnen unterschiedliche Druckfunktionen, während die Ziffern 00, 10, 20, 30 verschiedene Wegefunktionen charakterisieren. Die Endung E2X kennzeichnet eine elektrohydraulische Ausführung, D2X eine direktgesteuerte Variante, und zusätzliche Kennungen wie /V weisen auf spezielle Ausführungen oder Modifikationen hin. Ergänzend sind Logik-Deckel wie der LFA160WEA-2X verfügbar, die als Verschlusselemente für nicht genutzte Einbauplätze dienen.

ISO 7368 Einbauventile erfordern normgerechte Einbaublöcke mit M42x2 Gewinde für LC125 und M52x2 für LC160 Varianten sowie definierte Einstichtiefen nach DIN ISO 7368. Die hydraulische Anbindung erfolgt über standardisierte Anschlussbohrungen, wobei der Arbeitsdruck über externe Pilotsteuerungen oder integrierte Proportionalventile geregelt wird. Die Ventile sind kompatibel mit Mineralölhydraulik HLP nach DIN 51524, synthetischen Hydraulikflüssigkeiten HFDU und Phosphatestern HFDR, mit Betriebstemperaturen von -30°C bis +80°C je nach Hydraulikmedium. Ein definiertes Anzugsmoment und die Verwendung von O-Ringen nach ISO 3601 gewährleisten die Systemdichtheit.

Einbauventile ISO 7368 von Bosch Rexroth erreichen Schutzart IP65 bei ordnungsgemäßem Einbau in geschlossene Ventilblöcke und sind für Betriebsdrücke bis 350 bar bei Hydrauliktemperaturen von -30°C bis +80°C ausgelegt. Die zulässige Umgebungstemperatur liegt zwischen -25°C und +70°C, während die Leckage bei Nenntemperatur maximal 3 Tropfen pro Minute beträgt. Die elektromagnetischen Ausführungen arbeiten mit Ansteuerspannungen von 12V DC oder 24V DC bei maximalen Schaltfrequenzen von 30 Hz, wobei die mechanische Lebensdauer mindestens 10 Millionen Schaltspiele erreicht.

Die Wartungsintervalle für ISO 7368 Einbauventile richten sich nach den Betriebsstunden und der Ölreinheit gemäß ISO 4406, wobei bei Reinheitsklasse 20/18/15 eine Inspektion alle 8000 Betriebsstunden empfohlen wird. Die Funktionsprüfung umfasst die Messung der Leckage, Schaltzeiten und des Druckabfalls bei Nenndurchfluss, während O-Ringe und Dichtungen alle 2-3 Jahre oder bei sichtbaren Beschädigungen zu erneuern sind. Bei ordnungsgemäßer Wartung erreichen Bosch Rexroth Logik-Einbauventile eine Betriebslebensdauer von 15-20 Jahren, wobei die kontinuierliche Überwachung der Hydraulikflüssigkeit nach DIN 51524 und regelmäßige Filterwechsel die Standzeit erheblich verlängern.
