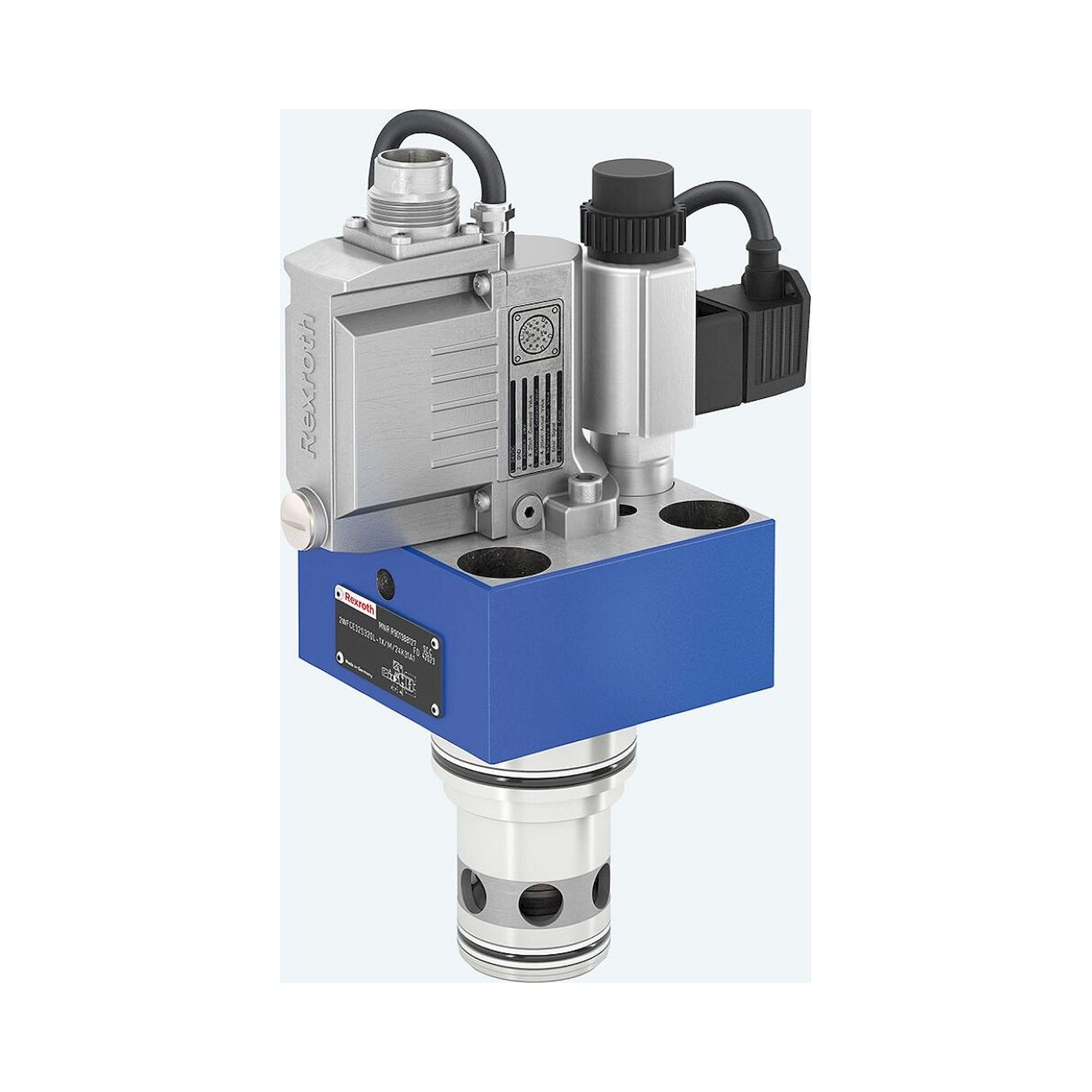

Drosselventile nach ISO 7368 sind hydraulische Regeldrosseln zur präzisen Volumenstromregulierung in Hydrauliksystemen, die als Einbauventile in Rohrleitungen oder Hydraulikblöcken montiert werden. Diese Bosch Rexroth 2WFCE-Serie Ventile finden hauptsächlich Anwendung im Maschinenbau, der Kunststofftechnik, Metallbearbeitung und Automatisierungstechnik, wo exakte Geschwindigkeitssteuerung von Hydraulikzylindern oder Hydraulikmotoren erforderlich ist. Die ISO 7368 Bauform gewährleistet standardisierte Anschlussdimensionen und Austauschbarkeit zwischen verschiedenen Herstellern bei industriellen Hydraulikanlagen.

Bei der Auswahl von Bosch Rexroth 2WFCE Drosselventilen sind die Nenngröße von 25 bis 50, der maximale Volumenstrom zwischen 220 und 1000 L/min sowie die Betriebsspannung entscheidend. Die verfügbaren Varianten umfassen 24V DC Ausführungen mit A1 oder G1 Spulentyp, wobei die Nenngröße 32 beispielsweise 320 L/min und die Nenngröße 50 bis zu 1000 L/min Durchfluss ermöglicht. Der maximale Systemdruck beträgt typisch 350 bar bei Hydrauliköl ISO VG 46, während die Ansprechzeit unter 100 ms liegt für präzise Regelanwendungen.

Hydraulische Drosselventile müssen primär der ISO 7368 für Einbauventil-Anschlussdimensionen, der DIN ISO 4401 für Anschlussplatten-Geometrie und der EN ISO 4413 für allgemeine Sicherheitsanforderungen entsprechen. Zusätzlich gelten die DIN ISO 5598 für hydraulische Begriffe, die EN 982 für Sicherheitsanforderungen hydraulischer Anlagen sowie die Maschinenrichtlinie 2006/42/EG bei CE-kennzeichnungspflichtigen Anlagen. Bosch Rexroth 2WFCE Ventile erfüllen außerdem die elektromagnetische Verträglichkeit nach EN 61000 und die Schutzart-Anforderungen gemäß IEC 60529 für industrielle Umgebungsbedingungen.

Die Bosch Rexroth 2WFCE Regeldrosseln unterscheiden sich hauptsächlich in der Nenngröße und dem maximalen Volumenstrom, wobei die 2WFCE25 Varianten 220-330 L/min, die 2WFCE32 Modelle 320 L/min, 2WFCE40 Ausführungen 500 L/min und 2WFCE50 Ventile bis 1000 L/min durchlassen. Bei der Spulenausführung stehen 24V DC Varianten mit A1-Spule für Standardanwendungen und G1-Spule für erhöhte Schaltleistung zur Verfügung, wobei die G1-Ausführung höhere elektromagnetische Haltekraft und verbesserte Schaltcharakteristik bietet. Die Gehäusegröße steigt entsprechend der Nenngröße von 25mm auf 50mm Anschlussdurchmesser.

ISO 7368 Einbauventile erfordern eine normgerechte Einbaubohrung mit H7-Toleranz und O-Ring-Abdichtung sowie einen maximalen Anzugsdrehmoment von 25 Nm für die Befestigungsschrauben der Festigkeitsklasse 12.9. Die elektrischen Anschlüsse erfolgen über M12x1 Rundsteckverbinder oder 3-polige DIN-Stecker mit Schutzart IP65, wobei die Kabeleinführung nach unten zu orientieren ist. Die Hydraulikanschlüsse entsprechen der DIN ISO 4401 mit P-T-A-B Bezeichnung, während die Einbautiefe mindestens 85 mm bei 25er Nenngröße und bis 120 mm bei 50er Ausführung beträgt für ordnungsgemäße Funktion.

Bosch Rexroth 2WFCE Drosselventile erreichen Schutzart IP65 gemäß IEC 60529 für Staub- und Strahlwasserschutz bei ordnungsgemäßer Kabeleinführung und funktionieren in einem Temperaturbereich von -20°C bis +80°C Umgebungstemperatur. Die Hydraulikflüssigkeit darf zwischen -25°C und +80°C betrieben werden bei maximalen Systemdrücken bis 350 bar, wobei die elektromagnetische Spule bei Dauerbetrieb eine Oberflächentemperatur von maximal 155°C erreichen kann. Die thermische Stabilität gewährleistet bei ISO VG 46 Hydrauliköl eine Lebensdauer von mindestens 2 Millionen Schaltzyklen unter Nennbedingungen.

Hydraulische Regeldrosseln erfordern alle 2000 Betriebsstunden oder halbjährlich eine Sichtprüfung auf Leckagen, Verschmutzung und ordnungsgemäße elektrische Verbindungen sowie eine jährliche Funktionsprüfung der Durchflussregulierung und Ansprechzeiten. Das Hydrauliköl ist nach DIN 51524 alle 4000 Betriebsstunden oder bei Verschmutzungsgrad NAS 1638 Klasse 9 zu wechseln, während die O-Ring-Dichtungen alle 8000 Stunden oder bei erkennbarer Verhärtung zu erneuern sind. Die Spulenwiderstände müssen jährlich gemessen werden und dürfen vom Nennwert nicht mehr als ±10% abweichen für zuverlässige Schaltfunktion über die erwartete Lebensdauer von 10 Jahren.
