Was sind Spanngeräte und in welchen Industriebereichen werden sie eingesetzt?

Spanngeräte sind präzise Haltevorrichtungen zur sicheren Fixierung von Werkstücken während Bearbeitungs-, Montage- oder Prüfvorgängen. Die Bernstein SPANNFIX-Serie umfasst Kugelgelenk-Schraubstöcke und Platinenhalterungen, die hauptsächlich in der Elektronikfertigung, Feinmechanik, im Modellbau und bei ESD-kritischen Arbeitsplätzen eingesetzt werden. Diese Spanngeräte ermöglichen dreidimensionale Positionierung durch Kugelgelenkverbindungen und gewährleisten gleichzeitig präzise Spannkräfte für mikromechanische Arbeiten. Typische Anwender sind Elektronikhersteller, Servicetechniker, Labore und Entwicklungsabteilungen.

Nach welchen technischen Kriterien wähle ich das richtige Spanngerät aus?

Die Auswahl erfolgt primär nach Befestigungsart, Spannweite und ESD-Anforderungen des Arbeitsplatzes. Bernstein bietet Varianten zum Anklemmen (9-205, 9-290-Serie) für flexible Positionierung und zum Aufschrauben (9-215, 9-292) für permanente Installation. Die SPANNFIX 4.0-Serie ermöglicht größere Spannweiten bis 40mm, während die Standard SPANNFIX-Modelle für kleinere Komponenten bis 25mm ausgelegt sind. ESD-Versionen (9-205-ESD, 9-215-ESD) verfügen über ableitfähige Oberflächen mit Erdungsanschluss für elektrostatisch gefährdete Bauteile. Magnetfußteile (9-296) bieten zusätzliche Stabilität auf ferromagnetischen Werkbänken.

Welche Normen und Zertifizierungen gelten für industrielle Spanngeräte?

Industrielle Spanngeräte müssen DIN EN 61340-5-1 für ESD-Arbeitsplätze erfüllen, wenn sie in elektrostatisch gefährdeten Bereichen eingesetzt werden. Die ESD-Versionen der Bernstein SPANNFIX-Serie entsprechen dieser Norm durch definierte Ableitwiderstände zwischen 10^6 und 10^9 Ohm. Mechanische Festigkeit wird nach DIN EN ISO 9001 Qualitätsstandards geprüft, während die Oberflächenhärte der Spannbacken HRC 58-62 erreicht. Bei Verwendung in Ex-Bereichen sind zusätzlich ATEX-konforme Erdungsmaßnahmen nach DIN EN 60079-0 erforderlich. Die Materialauswahl folgt RoHS-Richtlinien für umweltgerechte Fertigung.

Was sind die Unterschiede zwischen SPANNFIX und SPANNFIX 4.0 Modellserien?

Die SPANNFIX 4.0-Serie (9-290, 9-292, 9-293) bietet erweiterte Spannweiten bis 40mm gegenüber 25mm bei der Standard SPANNFIX-Serie (9-205, 9-215). SPANNFIX 4.0 Modelle verfügen über verstärkte Kugelgelenkkonstruktion mit erhöhter Klemmkraft von 150N im Vergleich zu 100N der Standardserie. Die Vario-Versionen (9-240-ESD, 9-250-ESD, 9-270-ESD) kombinieren Platinenhalterung und Schraubstockfunktion in einem Gerät. Alle ESD-Varianten besitzen identische Ableitfähigkeit, unterscheiden sich jedoch in Spannbereich und Zubehörausstattung. SET1-Varianten enthalten zusätzliche Schnellwechsel-Schraubstockbacken für verschiedene Werkstückgeometrien.

Welche Installationsanforderungen haben Spanngeräte und wie erfolgt die Befestigung?

Spanngeräte zum Anklemmen benötigen Tischkanten oder Profilschienen mit 10-30mm Materialstärke und werden über Klemmschrauben mit M6-Gewinde befestigt. Aufschraubversionen erfordern M8-Gewindebohrungen im Grundkörper mit 15mm Einschraubtiefe für sichere Verankerung. ESD-Modelle müssen über 4mm²-Kupferlitze mit dem Potentialausgleich verbunden werden, der Erdungswiderstand darf 1 Ohm nicht überschreiten. Die Kugelgelenke erlauben 360°-Drehung und ±45° Neigung bei einer Haltekraft von 50Nm Drehmoment. Magnetfußteile (9-296) haften mit 80N Haltekraft an ferromagnetischen Oberflächen ab 3mm Materialstärke.

Welche Sicherheitseigenschaften und Betriebsparameter haben Bernstein Spanngeräte?

Bernstein Spanngeräte arbeiten in Temperaturbereichen von -10°C bis +60°C bei relativer Luftfeuchtigkeit bis 85% ohne Kondensation. Die mechanischen Komponenten erreichen Schutzart IP40 gegen Berührung und Fremdkörper ab 1mm Durchmesser. ESD-Versionen gewährleisten Oberflächenwiderstände von 10^6 bis 10^9 Ohm nach DIN EN 61340-5-1 für sicheres Arbeiten mit elektronischen Bauteilen. Die Spannkraft beträgt maximal 200N bei Kugelgelenk-Schraubstöcken, während Platinenhalterungen mit 50N Klemmkraft empfindliche Leiterplatten schonend fixieren. Alle Materialien sind cadmium- und bleifrei nach RoHS-Richtlinie gefertigt.

Wie oft müssen Spanngeräte gewartet werden und welche Prüfintervalle gelten?

Industrielle Spanngeräte erfordern vierteljährliche Sichtprüfung der Kugelgelenke auf Verschleiß und halbjährliche Überprüfung der Spannkraft mit Drehmomentschlüssel bei 25Nm Prüfkraft. ESD-Eigenschaften müssen jährlich mit Oberflächenwiderstandsmessgerät nach DIN EN 61340-5-1 kontrolliert werden, wobei Werte zwischen 10^6 und 10^9 Ohm einzuhalten sind. Bei intensiver Nutzung über 8 Stunden täglich sind monatliche Schmierung der Gelenklager mit lithiumfreiem Maschinenfett und Austausch der Schraubstockbacken alle 24 Monate erforderlich. Die Lebensdauer beträgt bei normaler Beanspruchung 15.000 Spannzyklen oder 5 Jahre Betriebszeit.

Spanngeräte - TEC

Werkzeuge Bernstein

Bernstein Spanngeräte der SPANNFIX-Baureihe sind Kugelgelenk-Schraubstöcke und modulare Haltevorrichtungen für Leiterplatten, Baugruppen und Rundmaterial. Das System basiert auf M12x1,5-Gewindezapfen: Kugelgelenk-Fußteile zum Anklemmen (9-251) oder Aufschrauben (9-261, 9-262 mit 12 mm resp. 25 mm Zapfen) nehmen wechselbare Köpfe auf. Zur Auswahl stehen Schraubstockköpfe zum Anklemmen (9-205) und Aufschrauben (9-215), Universal-Spannplatten (9-254) sowie ESD-Platinenhalterungen (9-270-ESD) mit Kabel.

Schonbacken aus Kunststoff (100/125/150 mm mit Magnetleiste), Alu/Gummi (profiliert, 100-150 mm) und Alu-Prismen (profiliert, 100-150 mm) passen magnethaftend an Schraubstöcke bis 150 mm Backenbreite. Die ESD-Schnellwende-Vorrichtung (9-257-ESD) und die ESD-Platinenhalterung Vario (9-270-ESD) sind ableitfähig für EPA-Zonen.

⚙ Kugelgelenk 360° schwenkbar - stufenlos fixierbar, reproduzierbare Winkelposition

✓ Modulares M12x1,5-Stecksystem - Fußteil, Köpfe und Zubehör frei kombinierbar

⚡ ESD-Platinenhalterung 9-270-ESD - Vario, ableitfähig, mit Erdungskabel

✦ Schonbacken Alu/Gummi und Alu-Prismen - magnetisch, profiliert, 100/125/150 mm

⬡ Schnellwechsel-Schraubstockbacken - Modell 9-205-K mit integriertem Schnellwechsel

Komponente	Befestigung	Art.-Nr.
Kugelgelenk-Schraubstock	Anklemmen	9-205
Kugelgelenk-Schraubstock + Schnellwechsel	Anklemmen	9-205-K
Kugelgelenk-Schraubstock	Aufschrauben	9-215
Schraubkopf auf M12x1,5	Aufschrauben	9-252

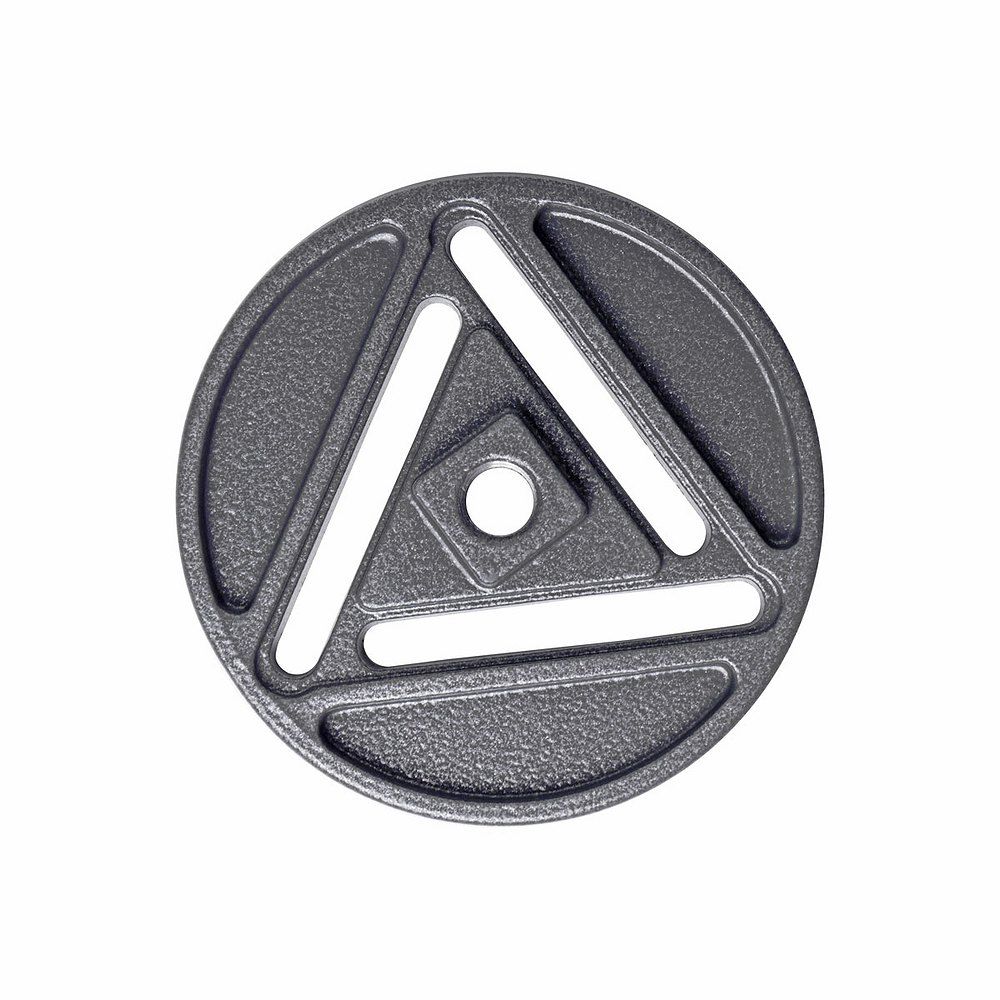

Universal-Spannplatte auf M12x1,5	Aufschrauben	9-254
ESD Platinenhalterung Vario	Anklemmen + Kabel	9-270-ESD
ESD Schnellwende-Vorrichtung	Zubehör für 9-253	9-257-ESD

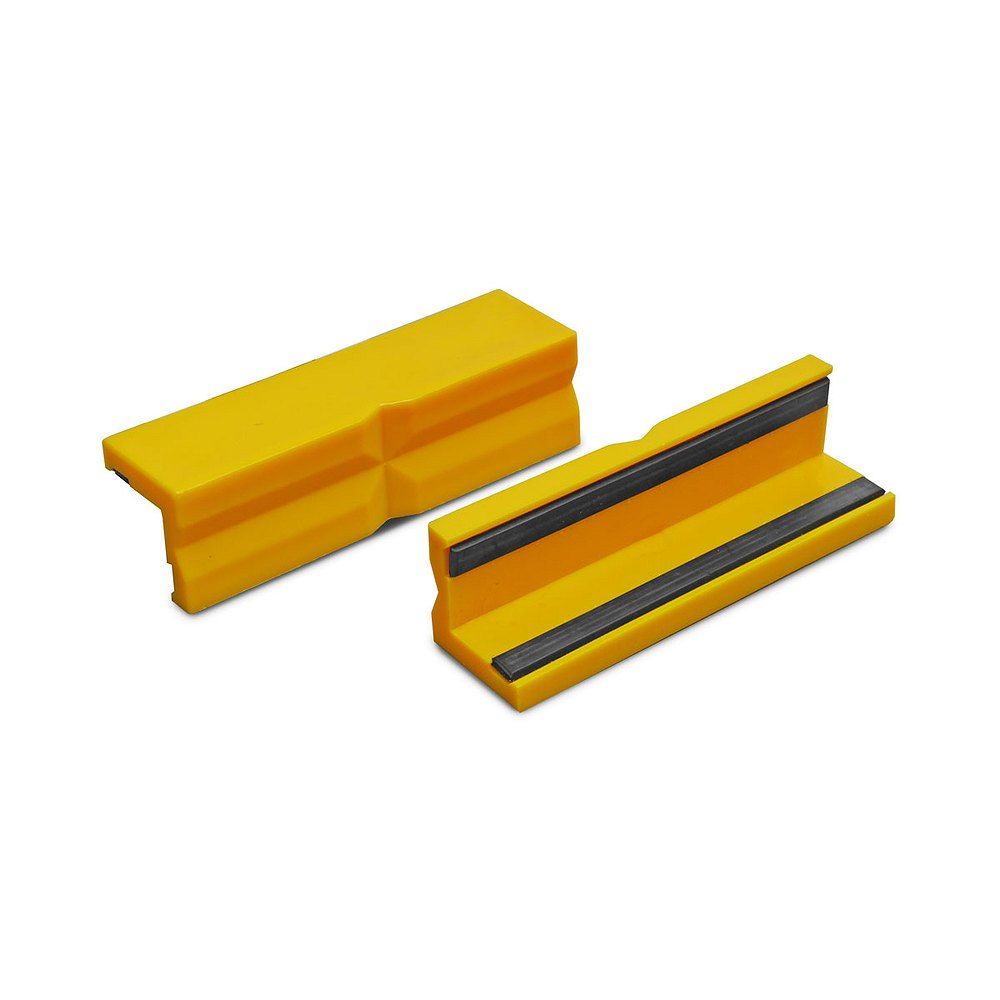

Schonbacken Kunststoff (Paar)	Magnet, 100/125/150 mm	9-900-S7100/25/50

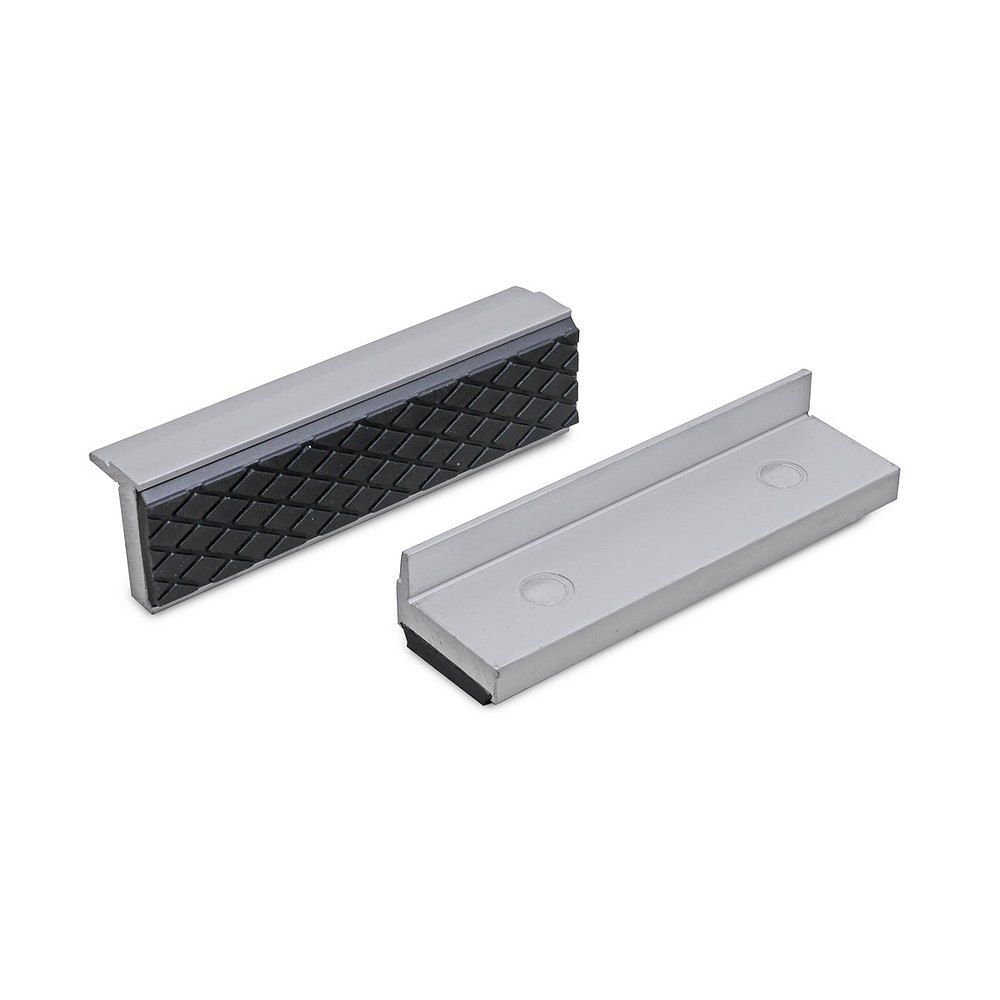

Schonbacken Alu/Gummi (Paar)	Magnet, profiliert	9-900-S8100/25/50

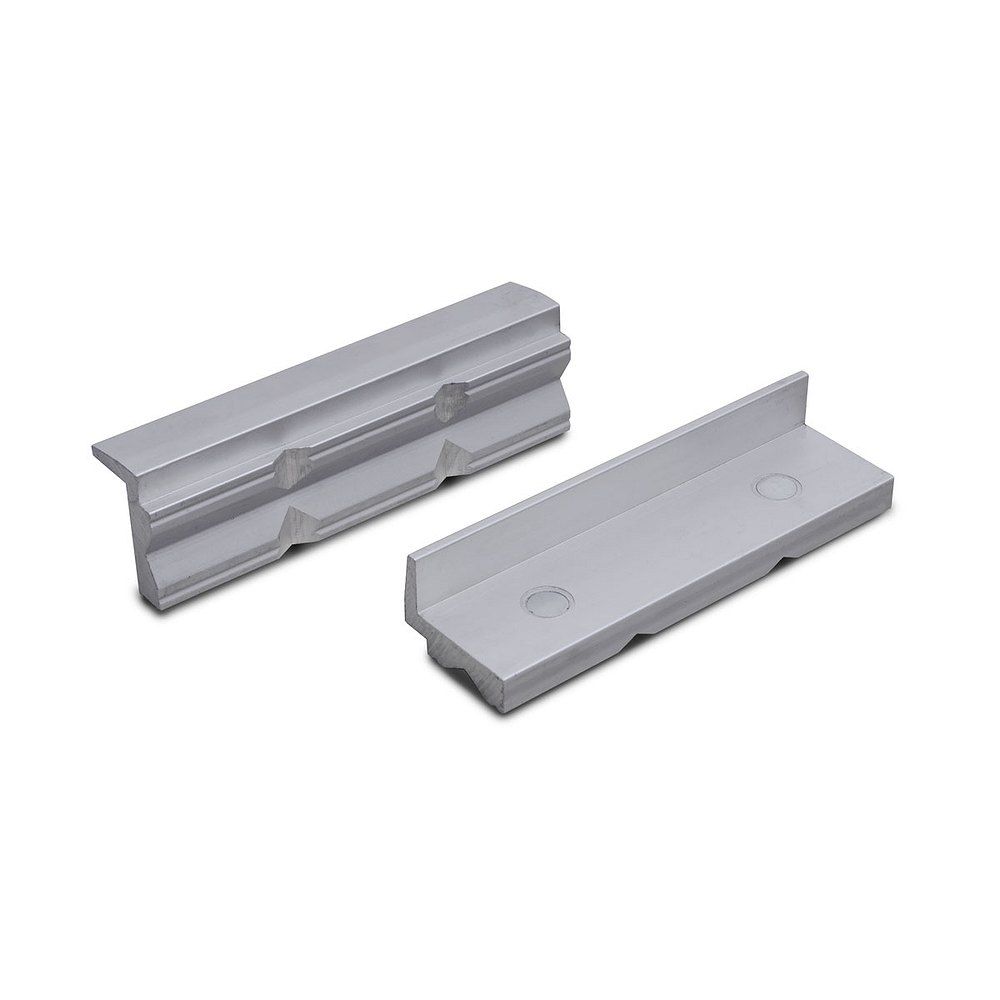

Schonbacken Alu-Prismen (Paar)	Magnet, profiliert	9-900-S9100/25/50

Typische Einsatzbereiche: Löten und Rework von Leiterplatten (Platinenhalterung ESD 9-270-ESD für EPA-Zonen), Bestückungs- und Inspektionsarbeiten an Baugruppen, Mechanikwerkstatt mit Schraubstockköpfen für Rundmaterial (Alu-Prismen-Schonbacken), Elektronikmontage mit Kugelgelenkhaltern in verstellbaren Arbeitspositionen sowie Qualitätsprüfung und Reparatur, wo Werkstücke reproduzierbar positioniert werden müssen.
