EMC EU 16/5. Direktmontagezylinder, Kolben 16mm,Hub 5mm, Standard

E.MC
3.217,76 € 2.704,00 €
exkl. Versandkosten
Artikel
FL-EU-16/5

Hersteller-Nr.
EU 16/5
Direktmontagezylinder, Kolben 16mm,Hub 5mm, Standard
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

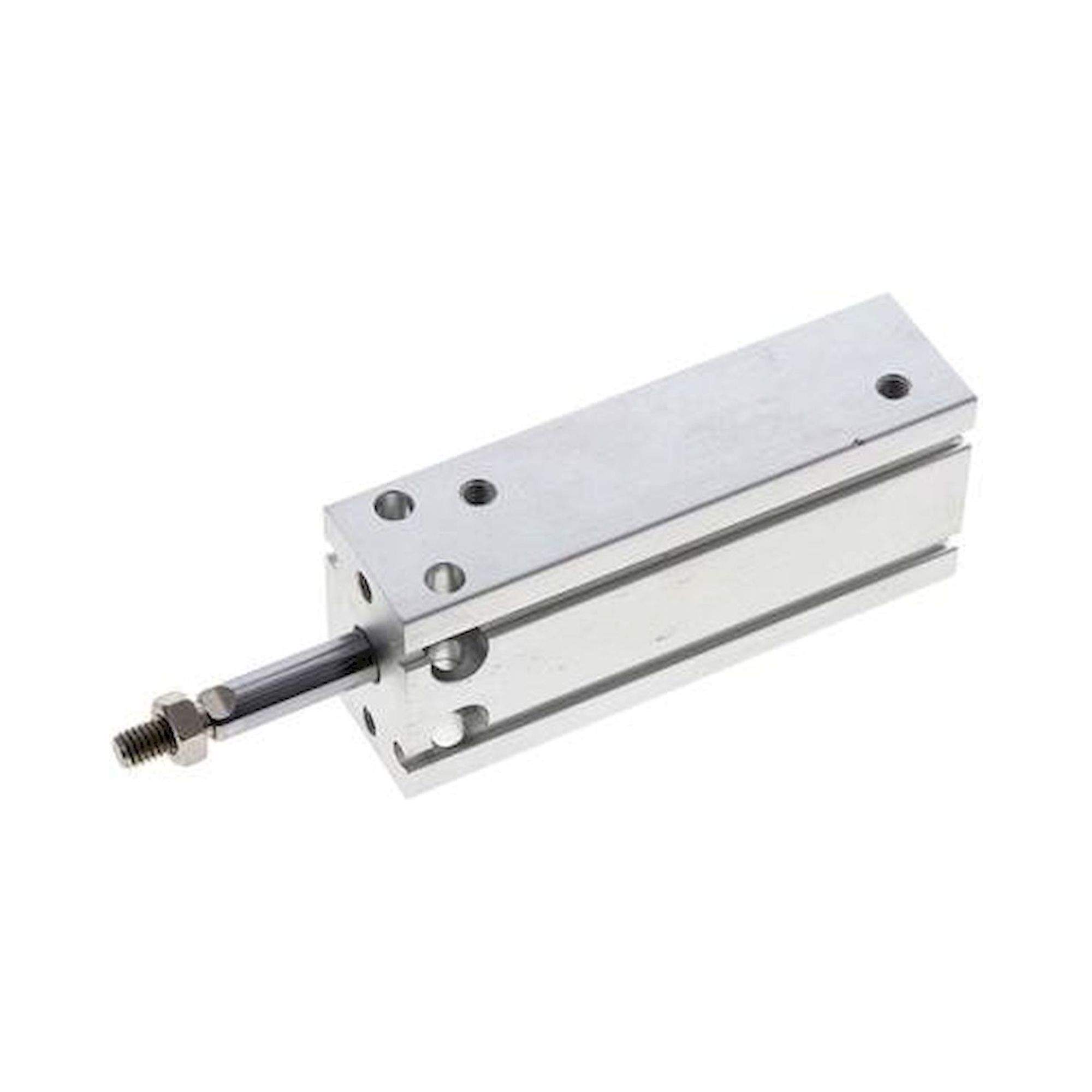

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR

Temperaturbereich:
-10 bis +60 °C

Betriebsdruck:
max. 7 bar

Ausführung:
mit Magnetkolben, Kolbendurchmesser 6 mm und 10 mm werden mit zwei Muttern auf Kolbenstange geliefert

Zylinderschaltertyp:
D

Vorteile:
•platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt,
•kann auf jeder der 6 Quaderflächen befestigt werden,
•Haupteinbaumaße identisch mit SMC Serie CDU / CDUK

Kolbendurchmesser [mm] 16
Hub [mm] 5
Ausführung Standard
E (Kolbenstangengewinde) M 5
G (Druckluftanschluss) M 5
Reparatursätze EU 16 REP
A1 [mm] 40
A2 [mm] 56
B [mm] 20
C [mm] 32
D [mm] 6
D1 [mm] 16
E1 [mm] 11,0
E2 [mm] 12,5
G1 [mm] 15,5
G2 [mm] 11,5
G3 [mm] 2,0
G4 [mm] 2,0
H [mm] 7,5 (6,5 tief)
H1 [mm] 4,3
H2 [mm] 14
H3 [mm] 7
H4 [mm] 12
J M 4
J1 [mm] 25
J2 [mm] 6
SW [mm] 5
Weitere Informationen
Hersteller-Nr. EU 16/5
Hersteller E.MC
EAN 4050571871901
Gewicht 75.000000
Zolltarifnummer 84123100
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
