Pneumatikzylinder

Direktmontagezylinder EU

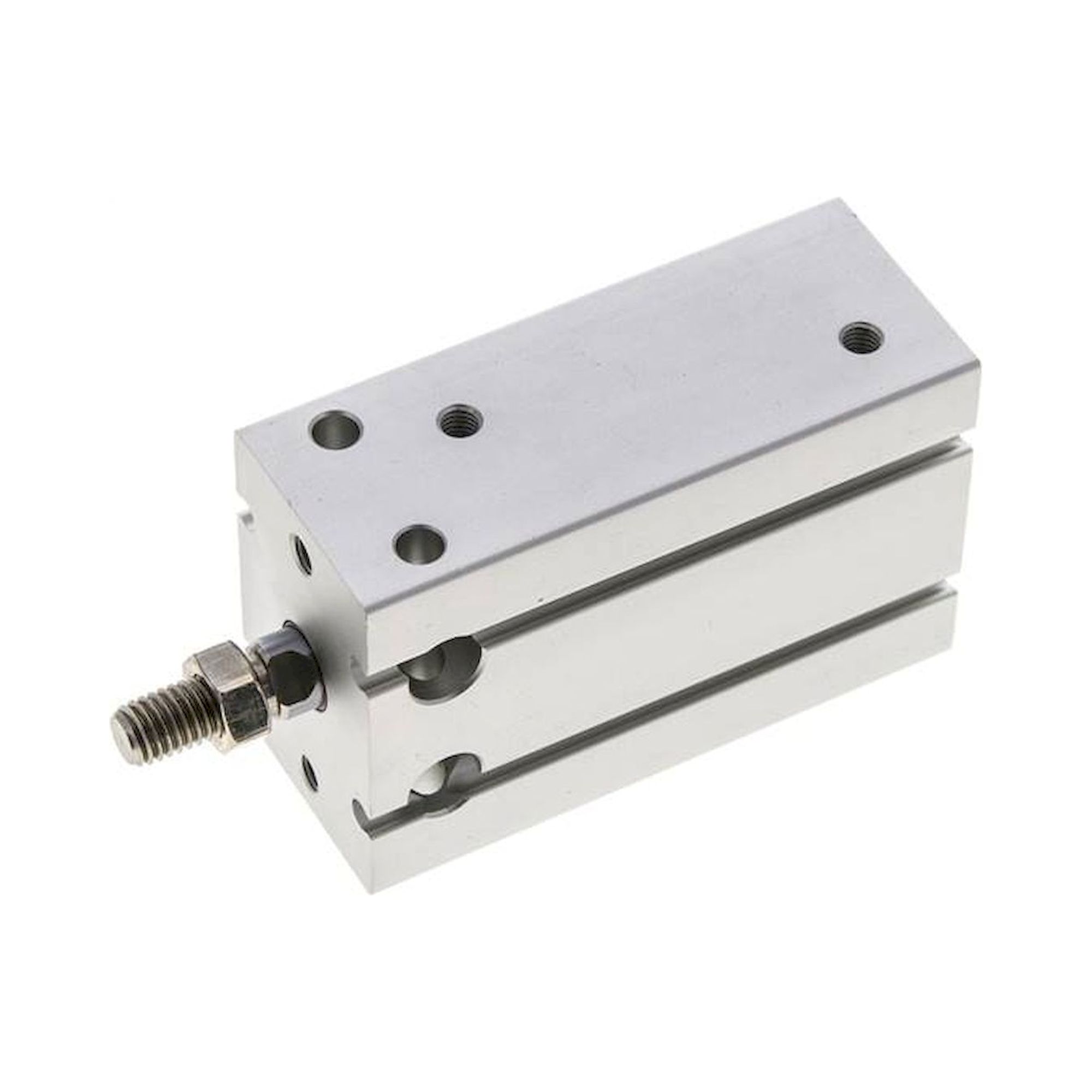

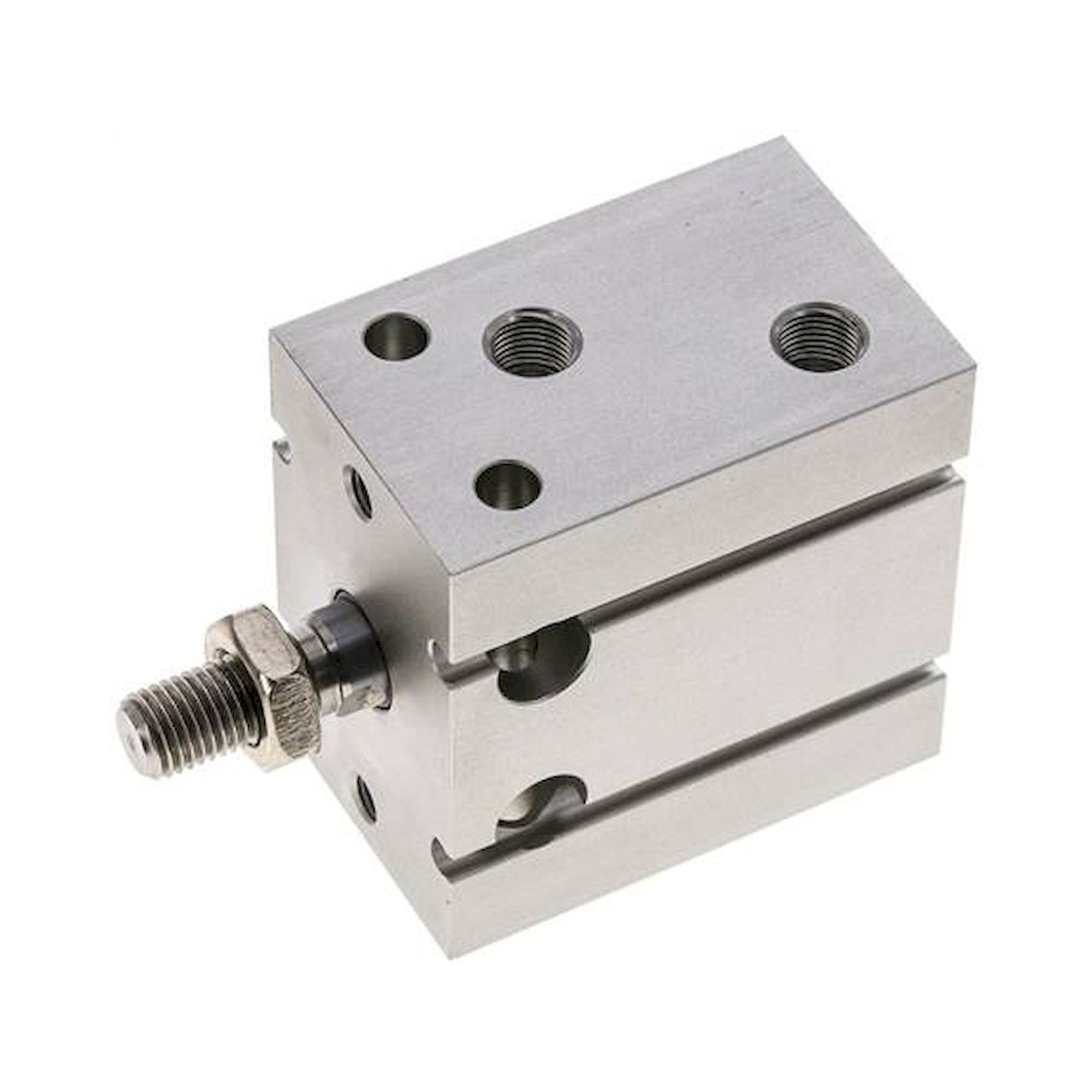

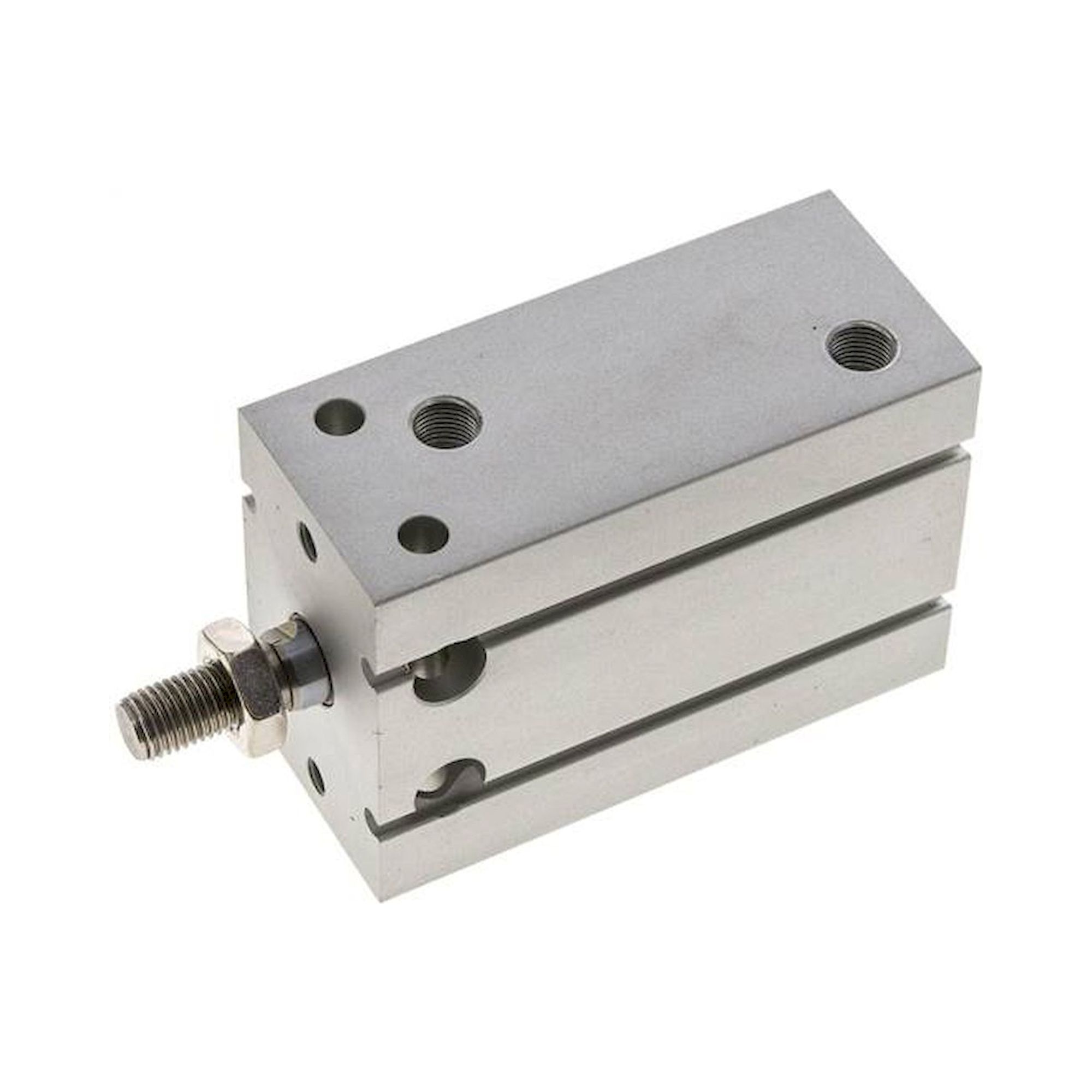

Direktmontagezylinder EU von EMC sind Pneumatikzylinder mit integrierter Befestigungsmöglichkeit direkt am Gehäuse, die ohne zusätzliche Halter oder Adapterplatten an Maschinenstrukturen angeschraubt werden können. Das Sortiment umfasst Kolbendurchmesser von 10 bis 40 mm mit Hüben von 5 bis 50 mm, wie die Artikel EMC EU 10/5 bis EU 40/50 belegen. Reparatursets (REP) sind je Kolbendurchmesser lieferbar.

Preise netto zzgl. MwSt.

Leider können wir keine passenden Produkte zu ihrer Auswahl finden.

Ratgeber

Direktmontagezylinder EU richtig auswählen

Worauf es bei der Auswahl ankommt: Eigenschaften, Vergleich und typische Einsatzbereiche.

Technische Merkmale EU

⚙ Direktmontage am Gehäuse - Befestigungsbohrungen im Zylindergehäuse integriert; kein separater Halter nötig

↕ Kolben 10-40 mm, Hub 5-50 mm - EU 10/5 bis EU 20/50 in feinen Hubabstufungen

✓ Geringer Montageaufwand - direkte Verschraubung spart Montagezeit und Zubehörteile

✦ Reparatursets REP - Dichtsätze je Kolbendurchmesser für Feldwartung

⚡ Kompakte Einbaulänge - kurze Baulänge für beengte Einbausituationen

Hubprogramm EU - Übersicht

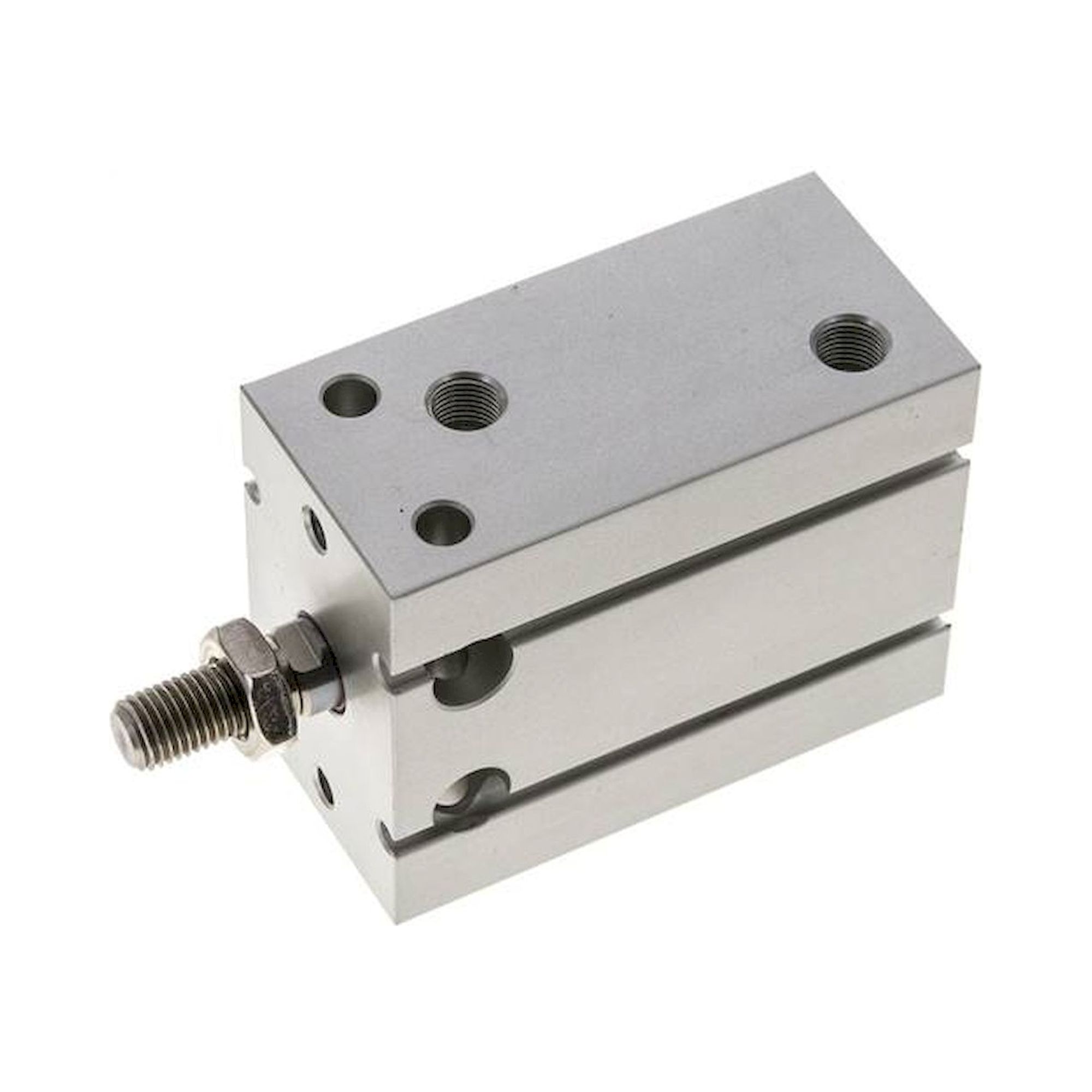

Kolben (mm)	Verfügbare Hübe (mm)	Beispielartikel
10	5, 10, 15, 20, 25, 30	EMC EU 10/10
16	5, 10, 15, 20, 25, 30, 40, 50	EMC EU 16/25
20	5, 10, 15, 20, 25, 30, 40, 50	EMC EU 20/30
25	5, 10, 15, 20, 25, 30, 40, 50	EMC EU 25/40

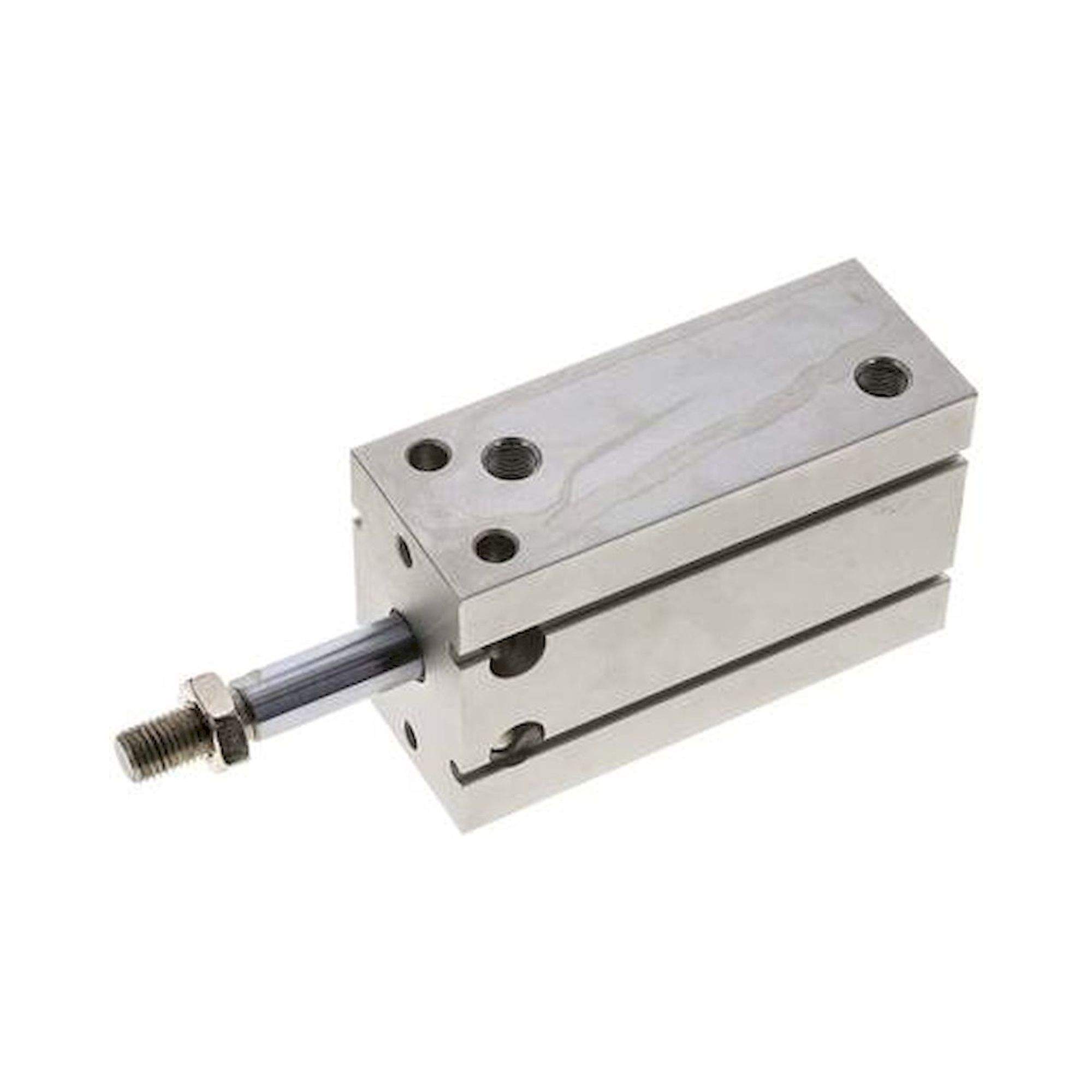

32	5, 10, 15, 20, 25, 30, 40, 50	EMC EU 32/50
40	5, 10, 15, 20, 25, 30, 40, 50	EMC EU 40/50

Typische Einsatzbereiche

Typische Einsatzbereiche: Direktmontagezylinder EU sind geeignet für Klemm- und Drückaufgaben direkt auf Maschinenstrukturen, für einfache Hubbewegungen in Vorrichtungen, für Absperrorgane und Schaltelemente sowie für alle Anwendungen, bei denen ein Standardzylinder ohne zusätzliche Halterung befestigt werden soll.

FAQ

Häufige Fragen zu Direktmontagezylinder EU

Was sind Direktmontagezylinder EU und für welche Industriebereiche werden sie hauptsächlich eingesetzt?

Direktmontagezylinder EU sind kompakte Pneumatikzylinder nach europäischen Normen, die eine direkte Befestigung an Werkstücken oder Maschinenteilen ermöglichen. Sie werden hauptsächlich in der Automatisierungstechnik, im Maschinenbau und in der Verpackungsindustrie für präzise Positionieraufgaben, Spannen von Werkstücken und Materialtransport eingesetzt. Ihre verdrehgesicherte Kolbenstange gewährleistet reproduzierbare lineare Bewegungen auch bei seitlichen Belastungen, was sie ideal für CNC-Bearbeitungszentren und Montageautomaten macht.

Nach welchen technischen Kriterien sollte ich Direktmontagezylinder EU auswählen und welche Kolbendurchmesser sind verfügbar?

Die Auswahl von Direktmontagezylinder EU erfolgt primär nach Kolbendurchmesser, Hub und Kraftbedarf der Anwendung. Verfügbare Kolbendurchmesser sind 16mm, 25mm und 32mm bei Hublängen von 5mm bis 50mm, wie die EMC EUK-Serie zeigt. Die theoretische Kraft errechnet sich aus Kolbenfläche mal Arbeitsdruck minus Reibungsverluste, wobei bei 6 bar Betriebsdruck ein 32mm-Zylinder etwa 480N Schubkraft entwickelt. Zusätzlich bestimmen Einbaumaße, Anschlussgewinde und die Anforderung einer verdrehgesicherten Kolbenstange die endgültige Auswahl.

Welche DIN- und EN-Normen gelten für Direktmontagezylinder EU und welche Zertifizierungen sind erforderlich?

Direktmontagezylinder EU müssen den Anforderungen der DIN EN ISO 4762 für Zylindermaße und der EN 983 für pneumatische Fluidtechnik entsprechen. Die CE-Kennzeichnung nach Maschinenrichtlinie 2006/42/EG ist für alle in der EU vertriebenen Pneumatikzylinder verpflichtend. Zusätzlich gelten die Druckgeräterichtlinie 2014/68/EU für Betriebsdrücke über 0,5 bar und DIN EN 983 für Sicherheitsanforderungen an pneumatische Systeme. Bei Verwendung in explosionsgefährdeten Bereichen sind ATEX-Zertifizierungen nach EN 13463 erforderlich.

Was ist der Unterschied zwischen EMC EUK und EMC EU Direktmontagezylinder Varianten?

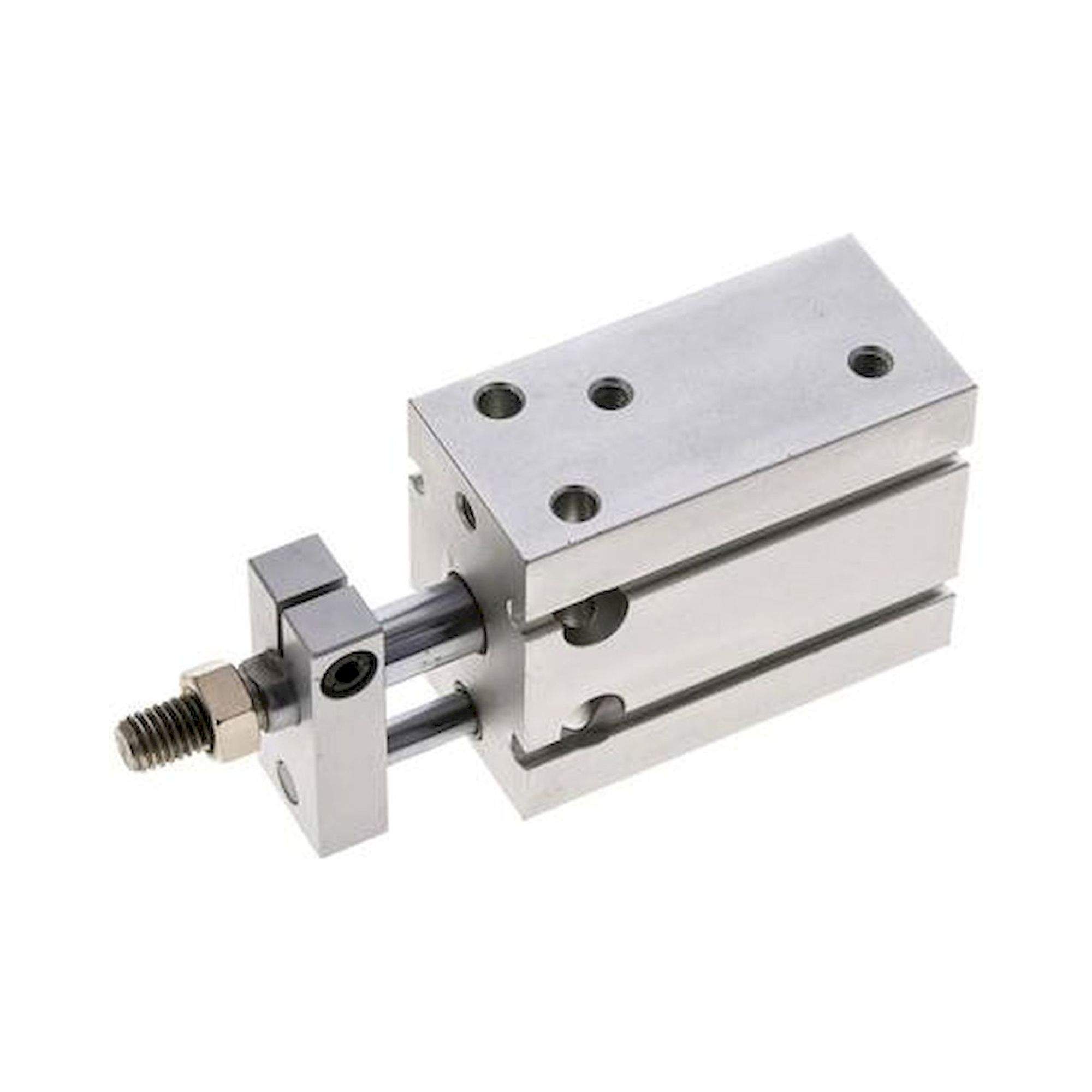

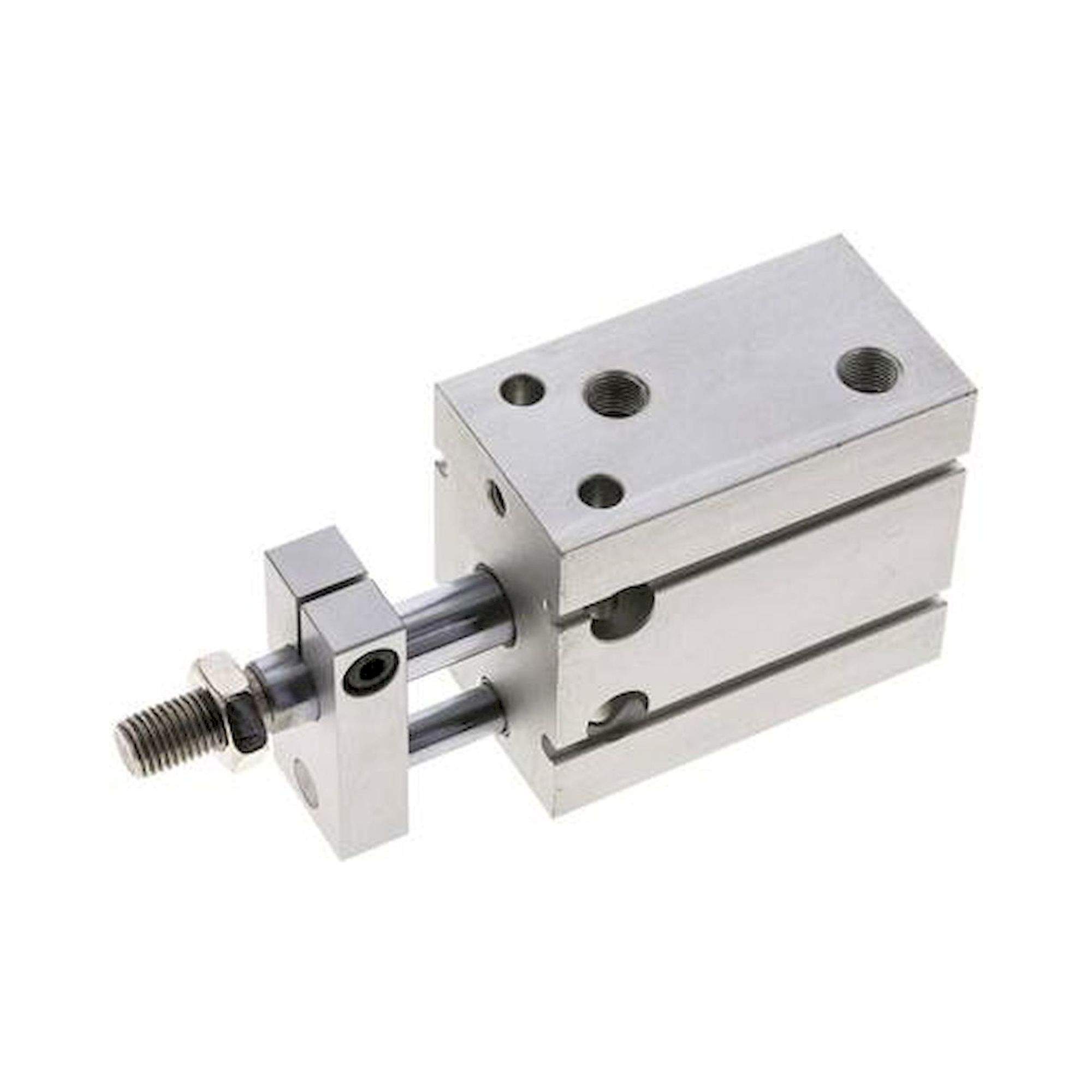

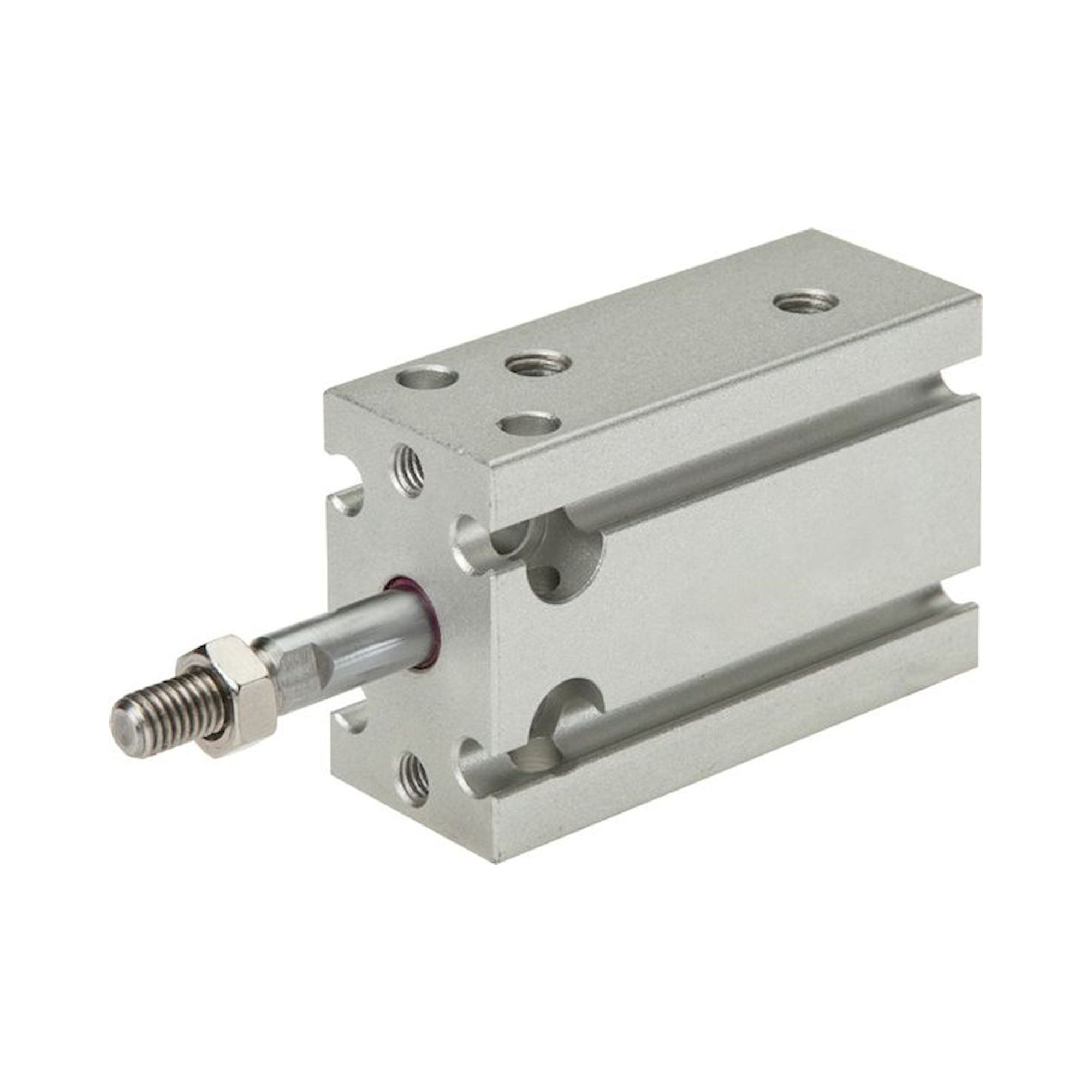

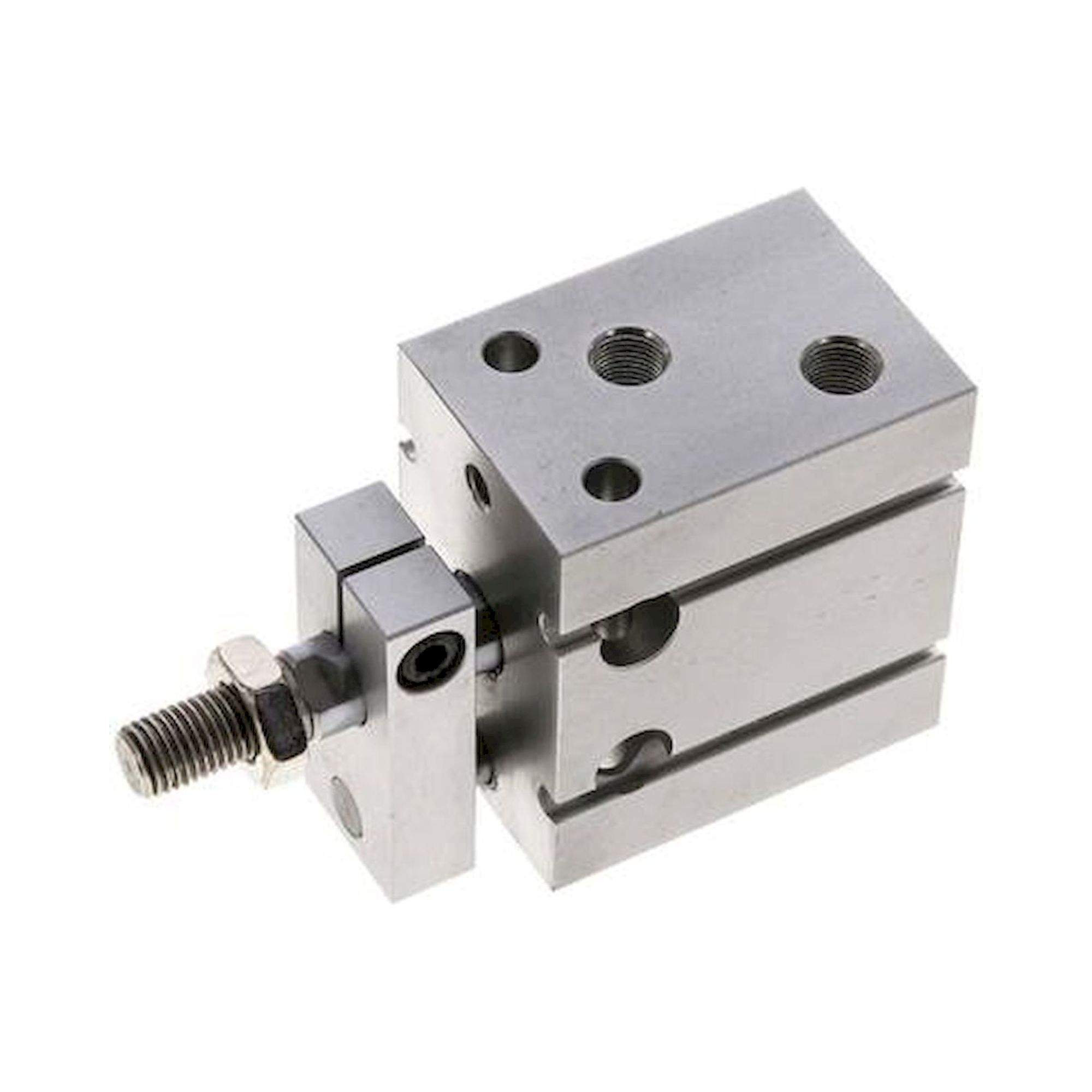

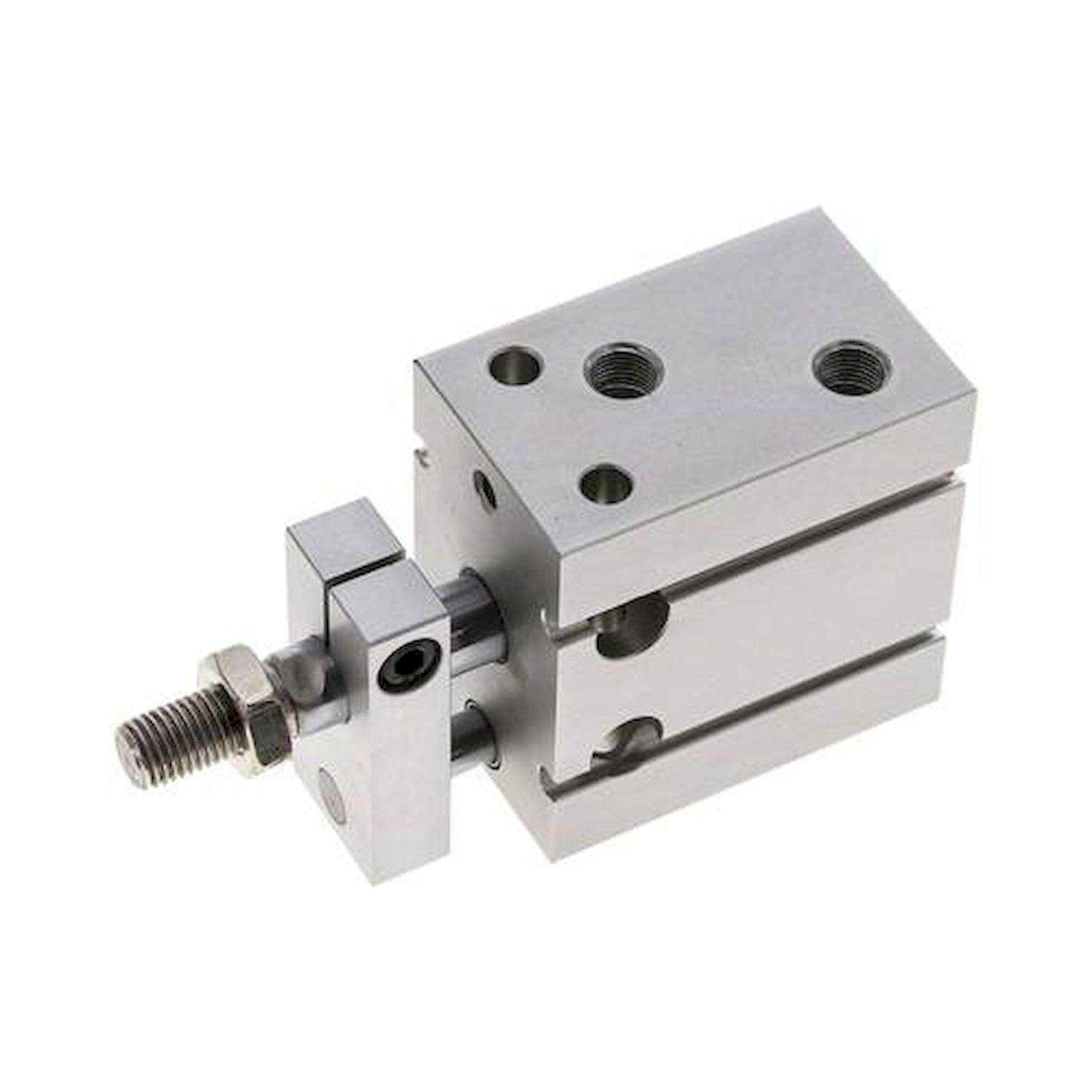

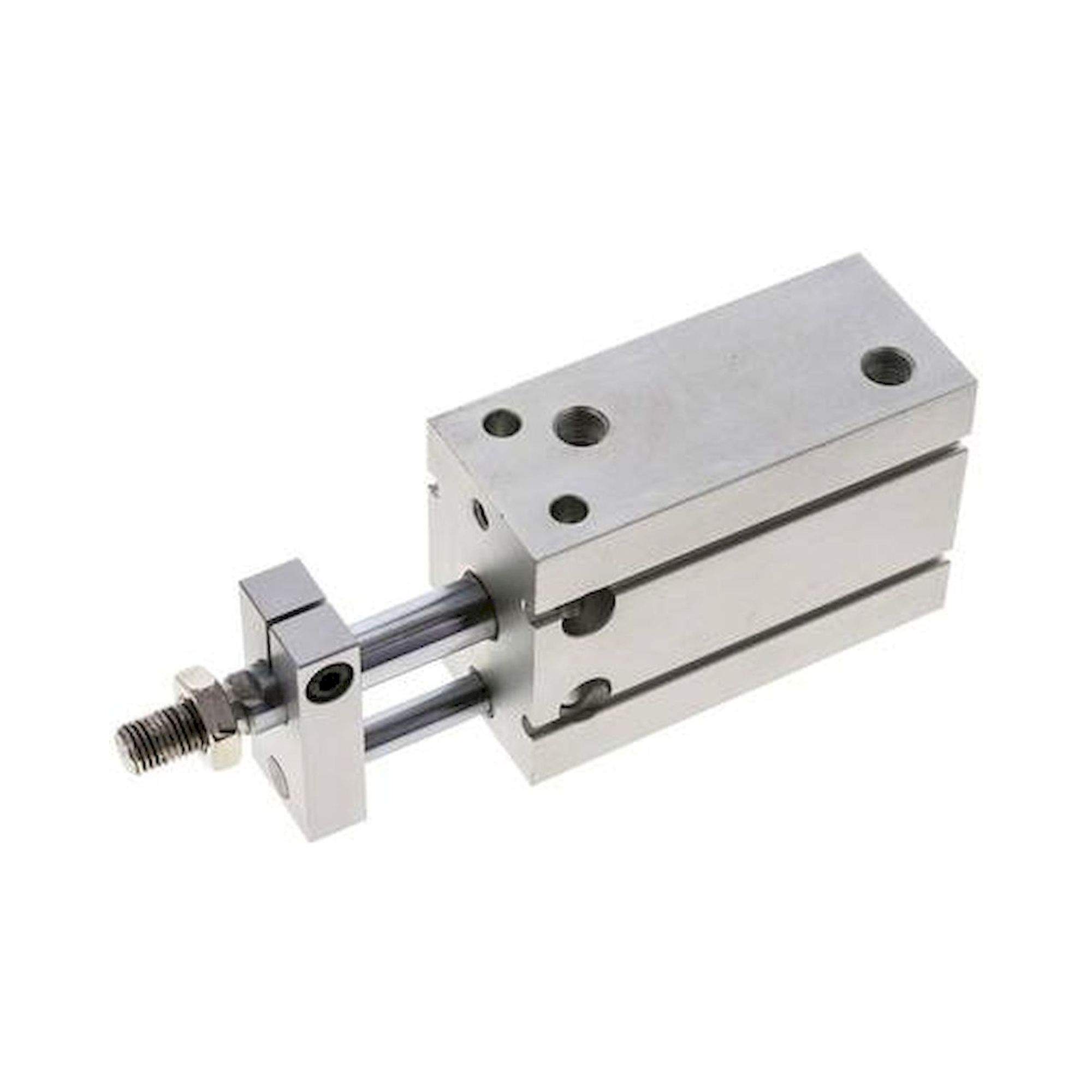

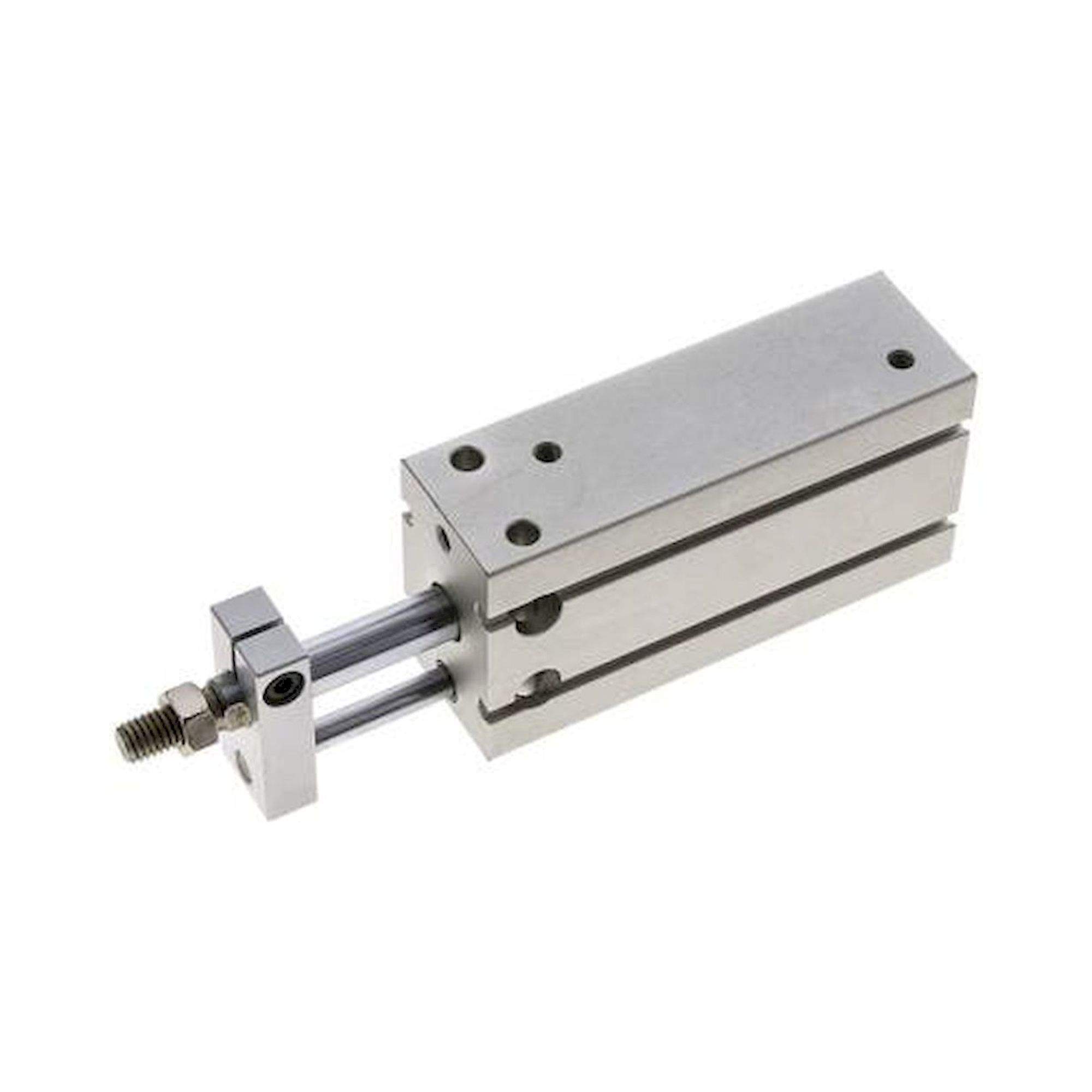

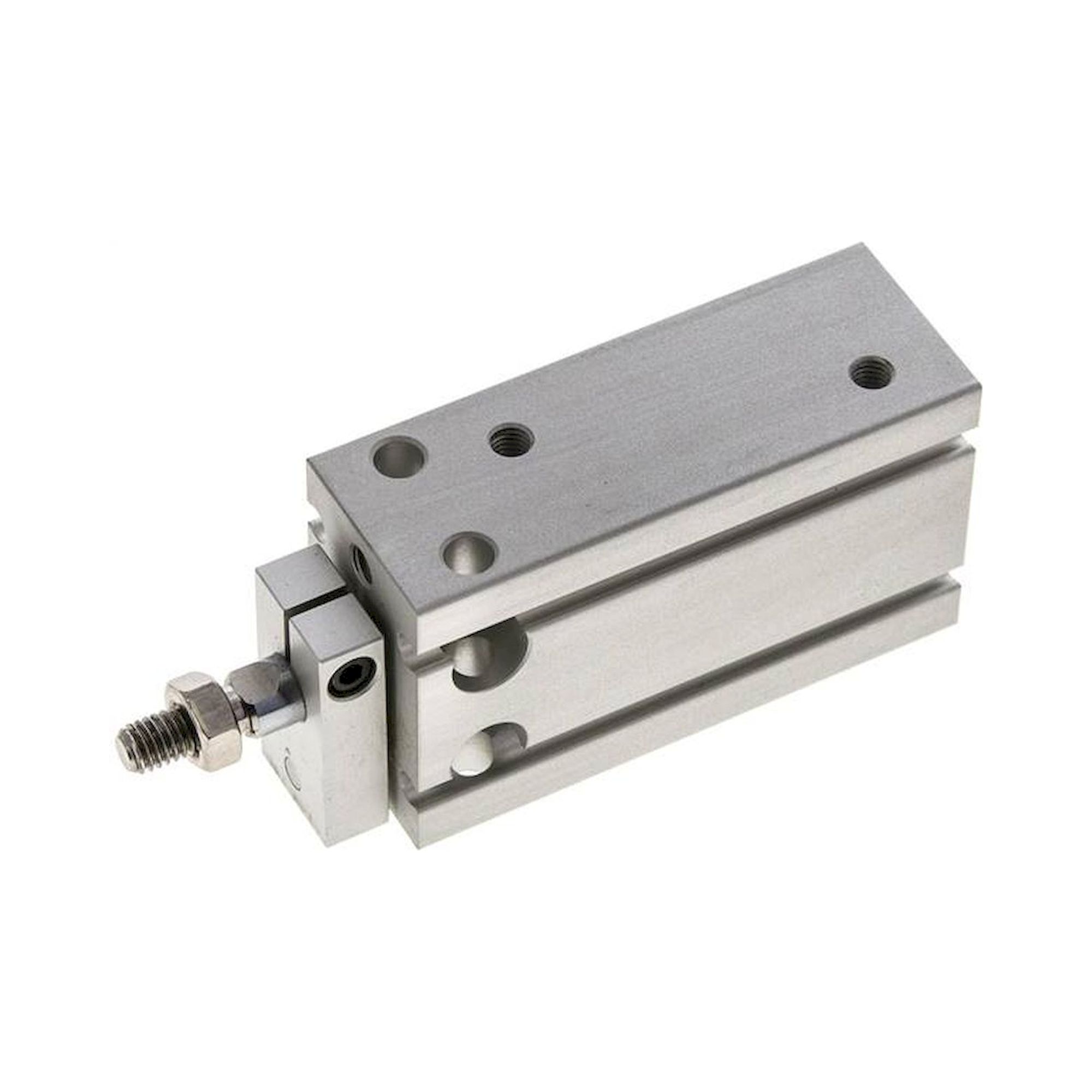

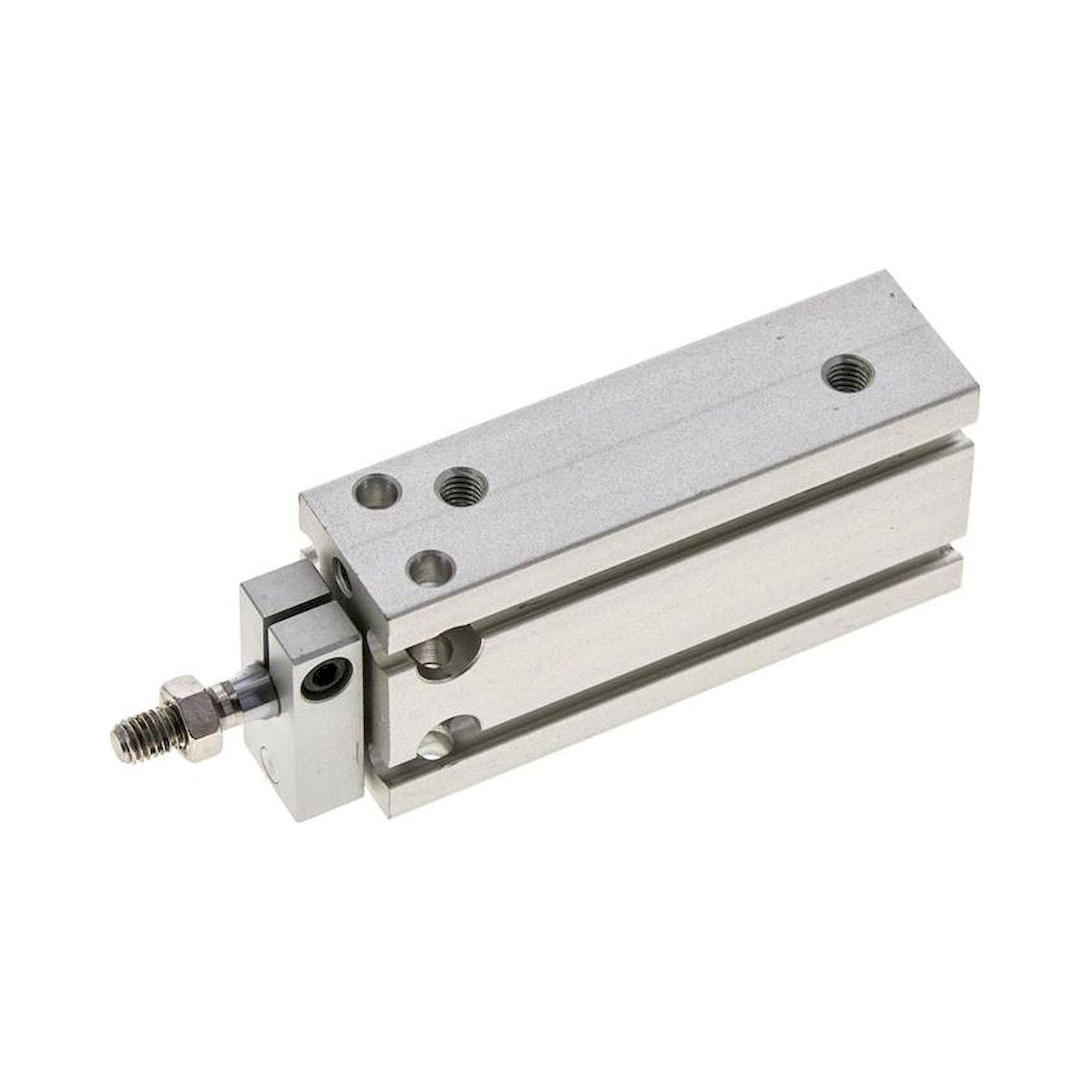

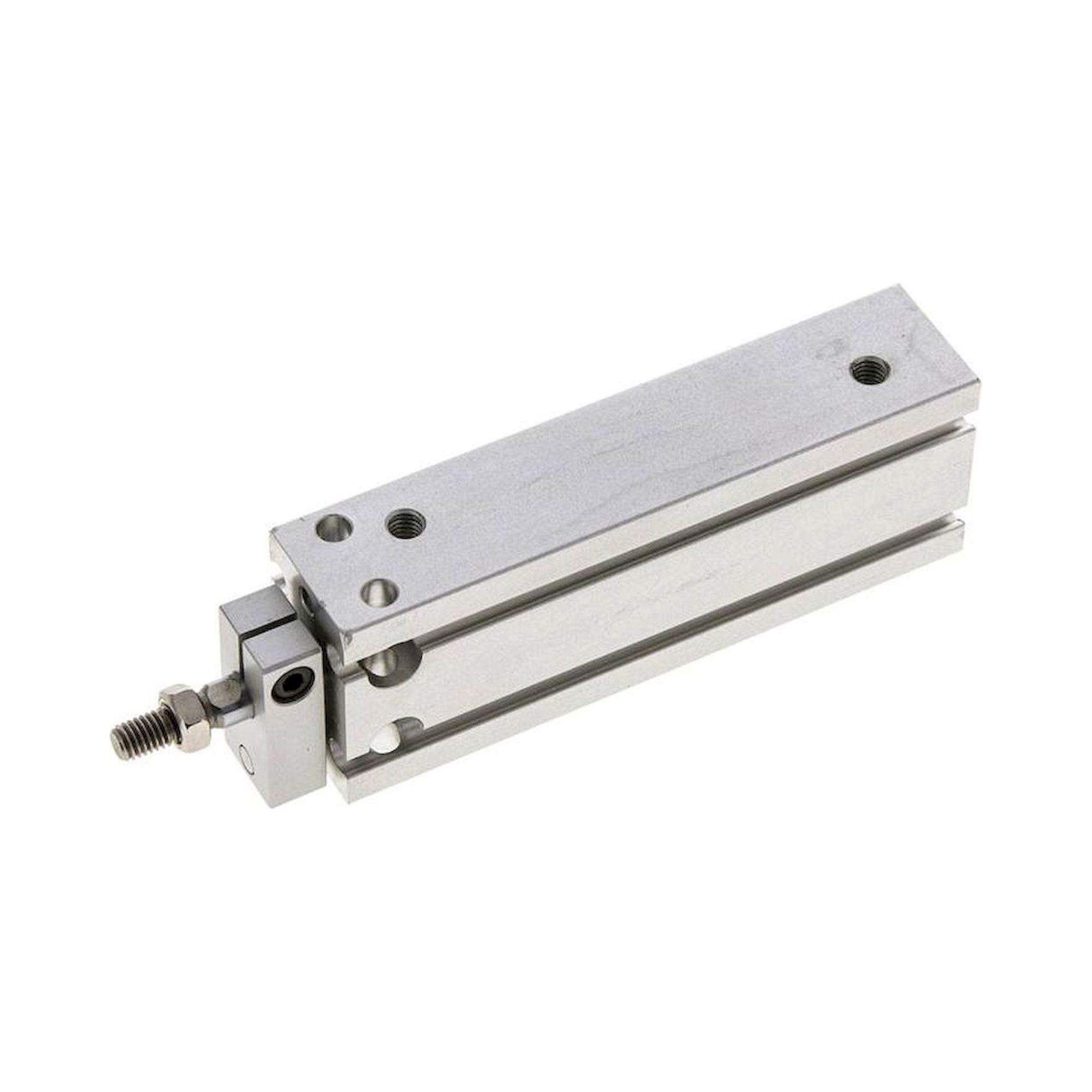

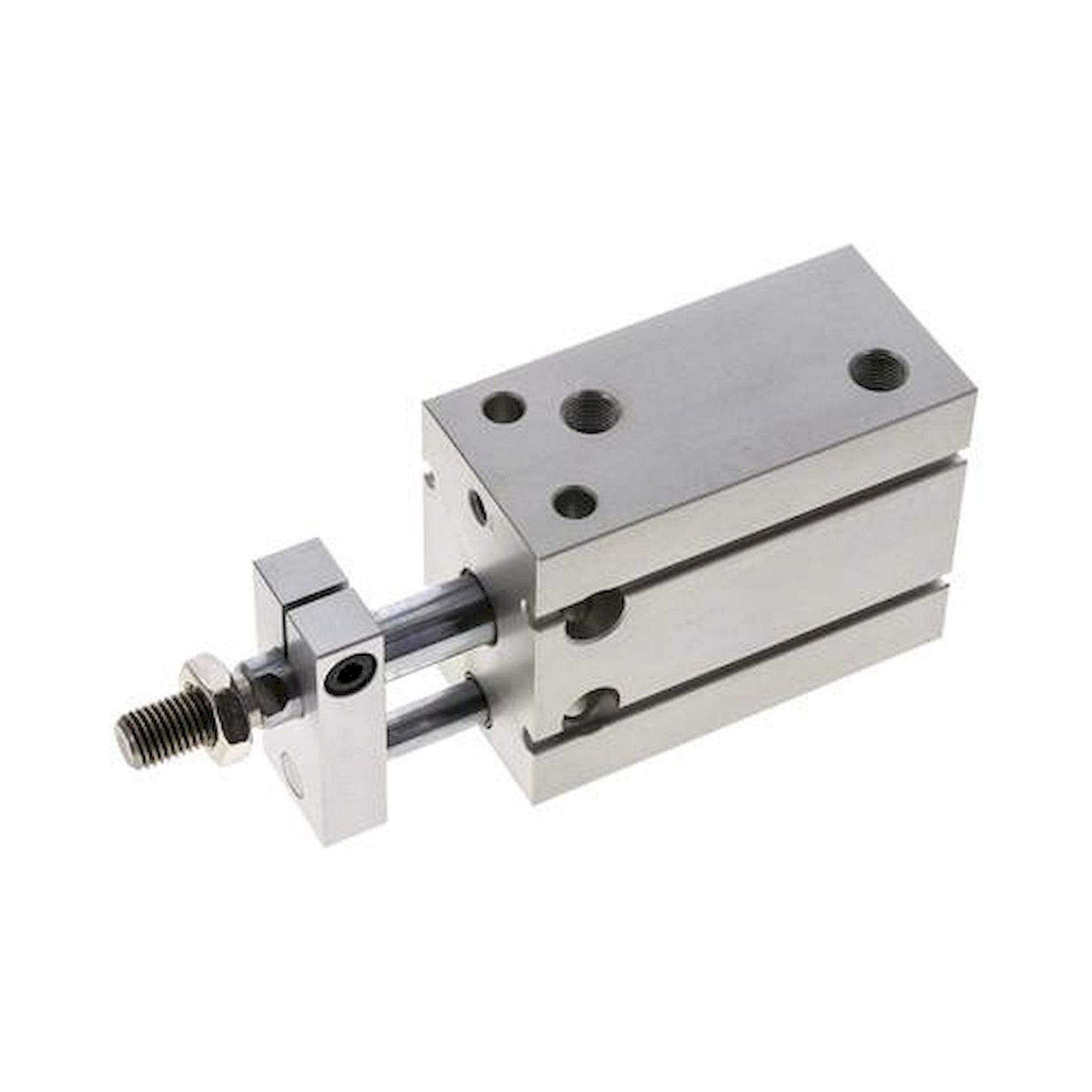

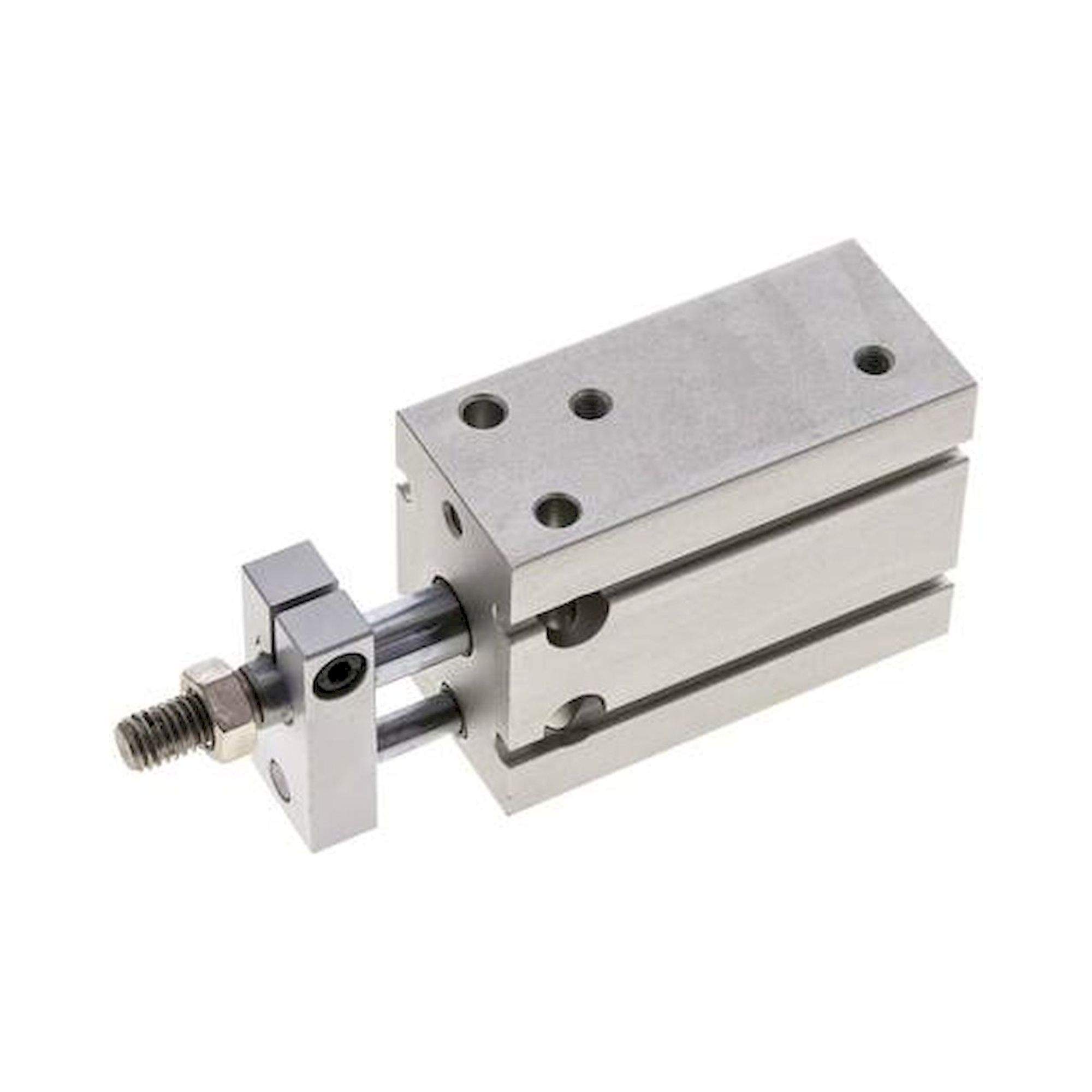

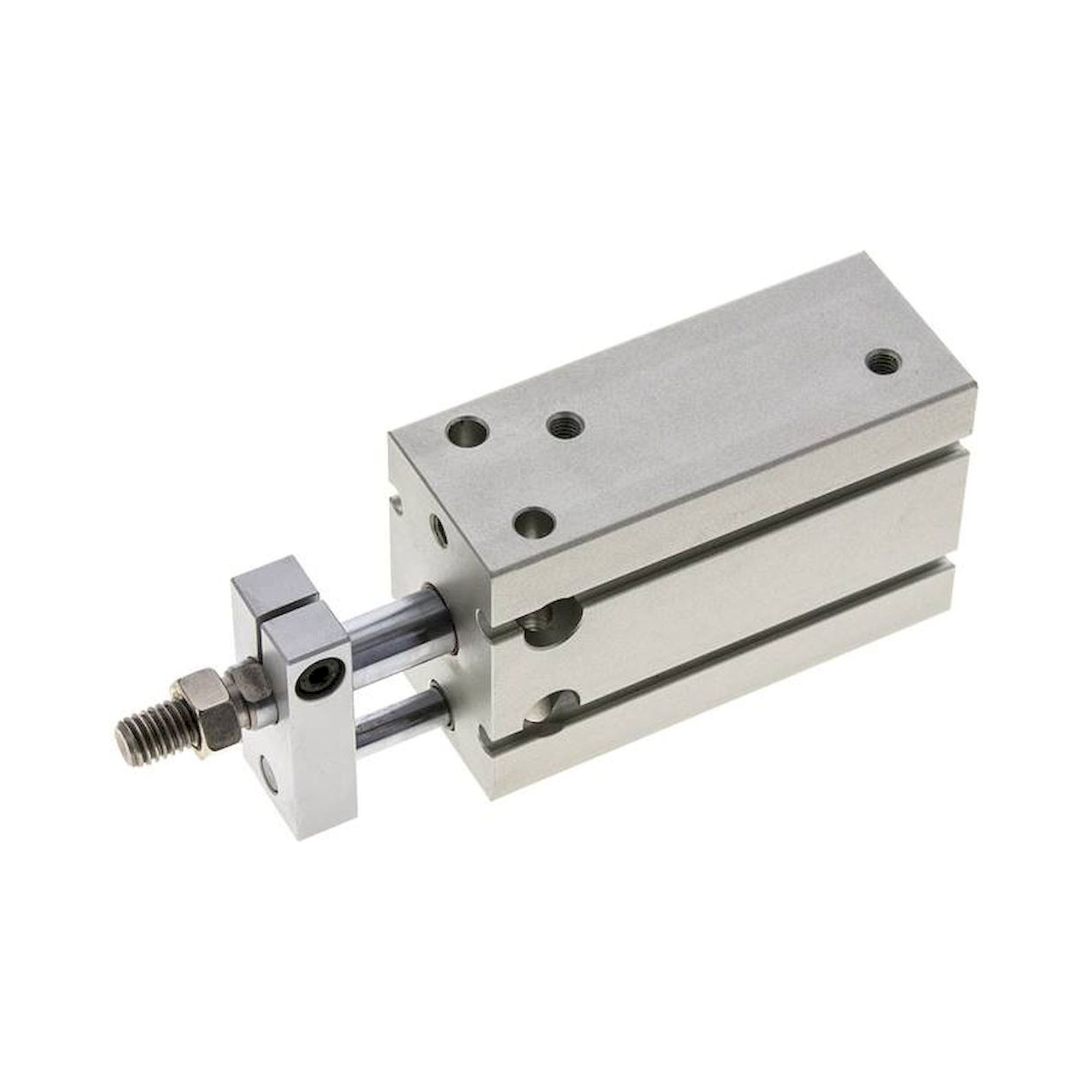

Der wesentliche Unterschied zwischen EMC EUK und EMC EU Direktmontagezylinder liegt in der Kolbenstangenausführung. Die EMC EUK-Serie verfügt über eine verdrehgesicherte Kolbenstange, die Rotationsbewegungen verhindert und präzise lineare Führung gewährleistet, während die EMC EU-Serie eine Standard-Kolbenstange ohne Verdrehsicherung besitzt. Verdrehgesicherte Varianten eignen sich besonders für Anwendungen mit Querkräften oder wenn exakte Positionierung ohne zusätzliche Führung erforderlich ist, kosten jedoch etwa 15-20% mehr als Standard-Ausführungen.

Welche Installationsanforderungen und Anschlussarten haben Direktmontagezylinder EU?

Direktmontagezylinder EU benötigen eine starre Befestigungsbasis und werden typischerweise über M5-Gewindebohrungen oder Flanschverbindungen montiert. Die Druckluftanschlüsse erfolgen standardmäßig über G1/8 Zoll Gewinde oder M5-Steckverschraubungen für 4mm oder 6mm Pneumatikschläuche. Der erforderliche Mindestbetriebsdruck liegt bei 2 bar, der maximale Betriebsdruck bei 10 bar. Wichtig ist die Einhaltung der Knickgrenze bei langen Hüben, wobei das Hub-zu-Durchmesser-Verhältnis bei Standard-Ausführungen maximal 10:1 betragen sollte.

Welche IP-Schutzklasse haben Direktmontagezylinder EU und in welchem Temperaturbereich arbeiten sie?

Direktmontagezylinder EU der EMC-Serie erreichen standardmäßig Schutzart IP54 nach DIN EN 60529 und sind damit gegen Staub und Spritzwasser geschützt. Der Betriebstemperaturbereich liegt zwischen -20°C und +80°C bei relativer Luftfeuchte bis 85% ohne Kondensation. Bei höheren Schutzanforderungen sind Ausführungen in IP65 verfügbar, die auch bei Hochdruckreinigung und in staubintensiven Umgebungen eingesetzt werden können. Die verwendeten NBR-Dichtungen gewährleisten dabei dauerhafte Dichtheit auch bei Temperaturschwankungen und chemischen Belastungen durch Industrieöle.

Wie oft müssen Direktmontagezylinder EU gewartet werden und welche Lebensdauer ist zu erwarten?

Direktmontagezylinder EU erfordern bei normalen Betriebsbedingungen alle 500.000 bis 1 Million Zyklen eine Wartung der Dichtungen und Schmierstellen. Die erwartete Lebensdauer liegt bei ordnungsgemäßer Wartung zwischen 5 und 8 Jahren oder 10 Millionen Zyklen. Monatliche Sichtprüfung auf Leckagen, jährliche Funktionsprüfung und Kontrolle der Befestigungsschrauben nach DIN 25201 sind empfohlen. Kritische Anwendungen erfordern halbjährliche Druckprüfungen bei 1,5-fachem Betriebsdruck und dokumentierte Wartungszyklen gemäß VDI 3357 für Instandhaltungsstrategien in der Pneumatik.
