EMC EUK 20/50. Direktmontagezylinder, Kolben 20mm,Hub 50mm, verdrehgesicherte Kolbenstange

E.MC
617,61 € 519,00 €
exkl. Versandkosten
Artikel
FL-EUK-20/50

Hersteller-Nr.
EUK 20/50
Direktmontagezylinder, Kolben 20mm,Hub 50mm, verdrehgesicherte Kolbenstange
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

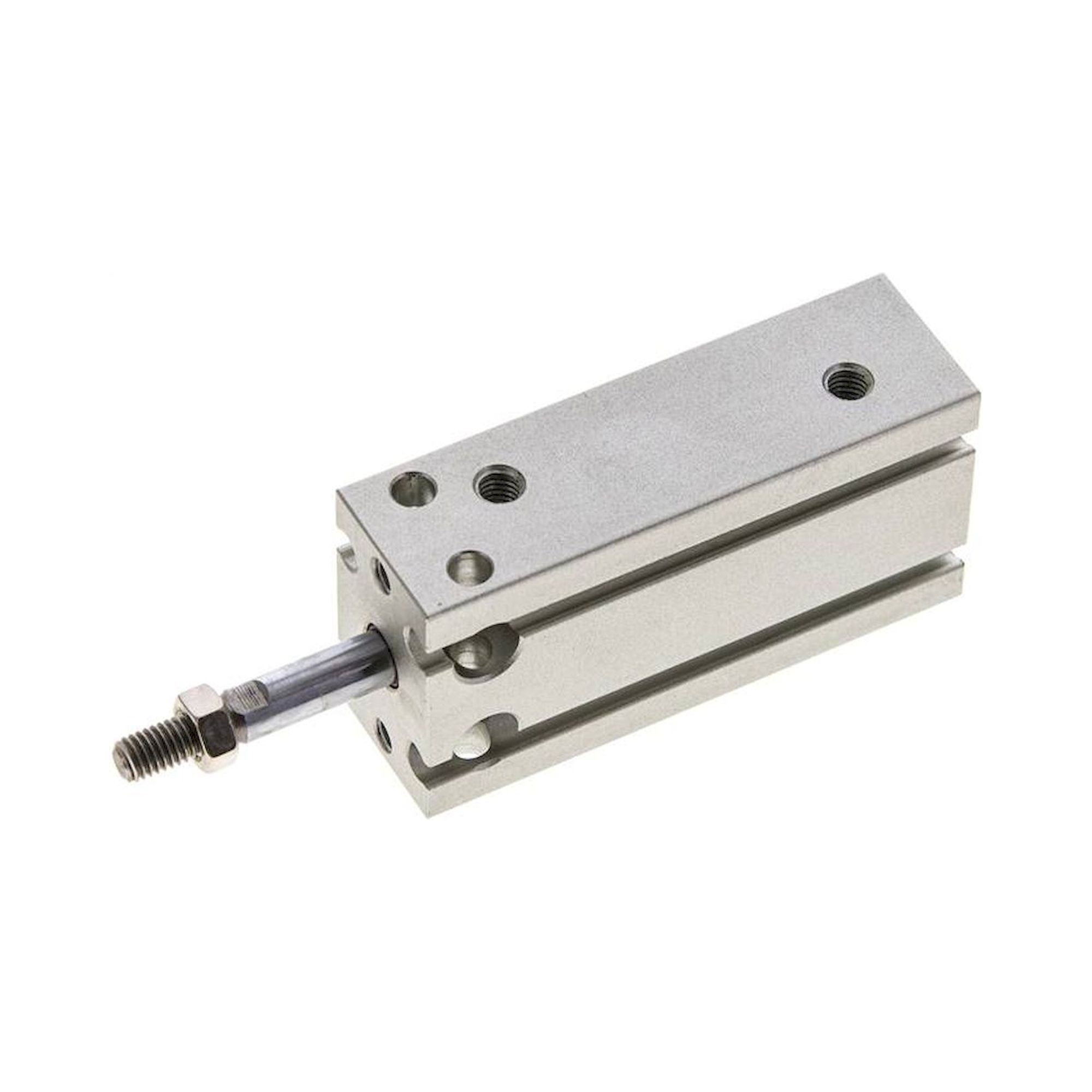

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR

Temperaturbereich:
-10 bis +60 °C

Betriebsdruck:
max. 7 bar

Ausführung:
mit Magnetkolben, Kolbendurchmesser 6 mm und 10 mm werden mit zwei Muttern auf Kolbenstange geliefert

Zylinderschaltertyp:
D

Vorteile:
•platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt,
•kann auf jeder der 6 Quaderflächen befestigt werden,
•Haupteinbaumaße identisch mit SMC Serie CDU / CDUK

Kolbendurchmesser [mm] 20
Hub [mm] 50
Ausführung verdrehgesicherte Kolbenstange
E (Kolbenstangengewinde) M 6
G (Druckluftanschluss) M 5
Reparatursätze EU 20 REP
A1 [mm] 46
A3 [mm] 75
B [mm] 26
C [mm] 40
D [mm] 8
D2 [mm] 29
E1 [mm] 12,0
E2 [mm] 14,0
G1 [mm] 21,0
G2 [mm] 10,0
G3 [mm] 4,5
G4 [mm] 5,5
H [mm] 9,5 (8,0 tief)
H1 [mm] 5,5
H2 [mm] 16
H3 [mm] 9
H4 [mm] 16
J M 5
J1 [mm] 30
J2 [mm] 8
K [mm] 8
K1 [mm] 20
K2 [mm] 16
K3 [mm] 32,0
K4 [mm] 19,8
SW [mm] 6
Weitere Informationen
Hersteller-Nr. EUK 20/50
Hersteller E.MC
EAN 4050571872472
Gewicht 26.000000
Zolltarifnummer 84123100
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
