ZDFM 100/200 G. Führungszylinder, mit Gleitlager, Kolben 100mm,Hub 200mm

Fluidics equipment
153.000,68 € 128.572,00 €
exkl. Versandkosten
Artikel
FL-ZDFM-100/200-G

Hersteller-Nr.
ZDFM 100/200 G
Führungszylinder, mit Gleitlager, Kolben 100mm,Hub 200mm
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

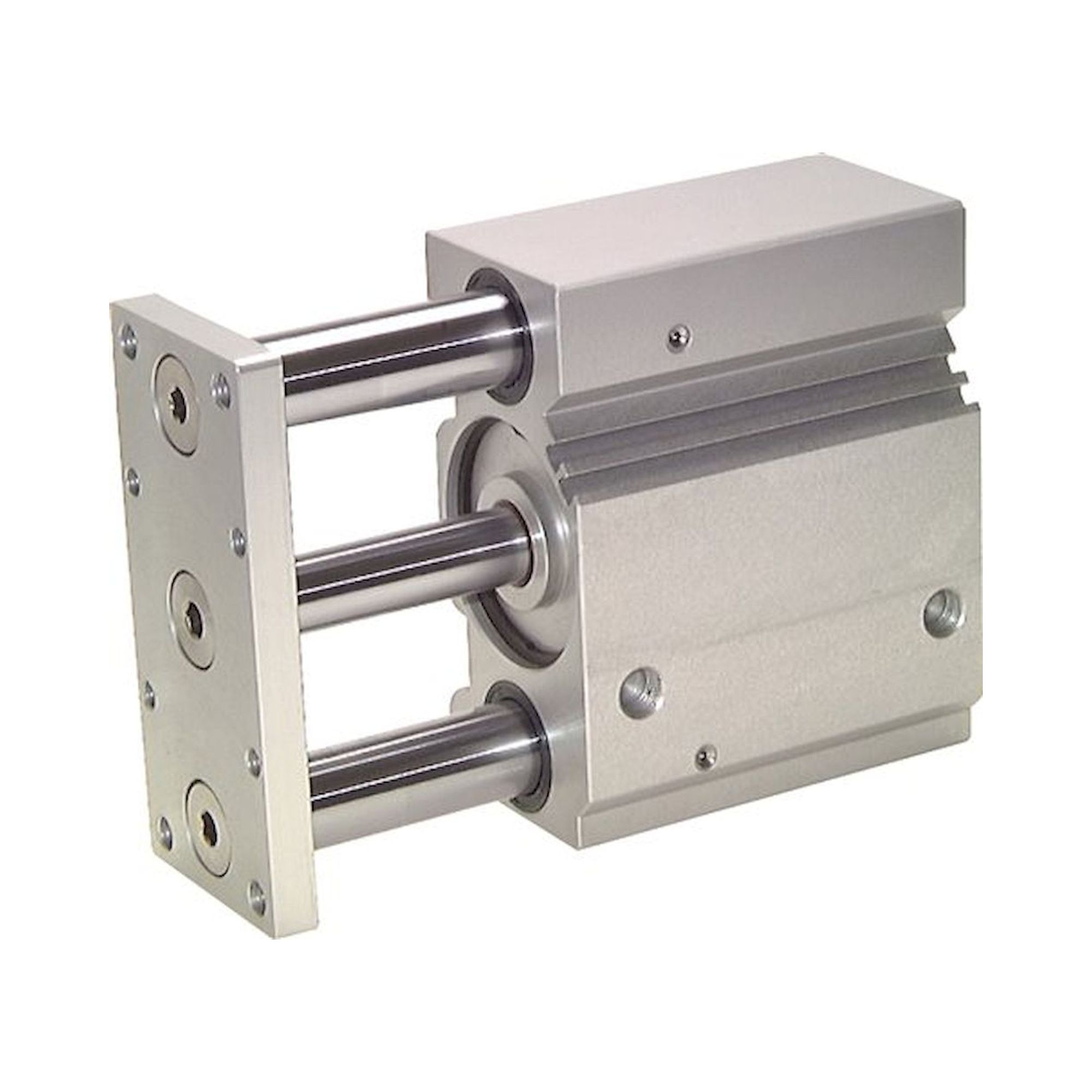

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten

Kolbendurchmesser [mm] 100
Hub [mm] 200
Ausführung mit Gleitlager
F (Druckluftanschluss) G 1/4"
Reparatursätze ZDFM 100 REP
zulässige Querkraft [N] 213
zulässiges Drehmoment an der Endplatte [Nm] 8,90
A [mm] 16
B [mm] 21,0
C [mm] 35
D [mm] 32
E1 [mm] 190
E2 [mm] 80
E3 [mm] 89,0
F1 [mm] 21,0
F2 [mm] 19
F3 [mm] 40
G1 [mm] 221
G2 [mm] 108
H [mm] 170
H1 [mm] 170
L1 [mm] 66,0
L2 [mm] 84,0
L3 [mm] 105,0
M1 [mm] 224
M2 [mm] 112
N [mm] 62
O1 [mm] 25
O2 [mm] 15
O3 [mm] 200
P1 M 14
P2 M 10
Q [mm] 35
R [mm] 21,0
T1 [mm] 2,0
T2 [mm] 2,0
Weitere Informationen
Hersteller-Nr. ZDFM 100/200 G
Hersteller Fluidics equipment
EAN 4050571809935
Gewicht 18.000000
Zolltarifnummer 84123100
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
