ZDFM 50/200 G. Führungszylinder, mit Gleitlager, Kolben 50mm,Hub 200mm

Fluidics equipment
10.605,28 € 8.912,00 €
exkl. Versandkosten
Artikel
FL-ZDFM-50/200-G

Hersteller-Nr.
ZDFM 50/200 G
Führungszylinder, mit Gleitlager, Kolben 50mm,Hub 200mm
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

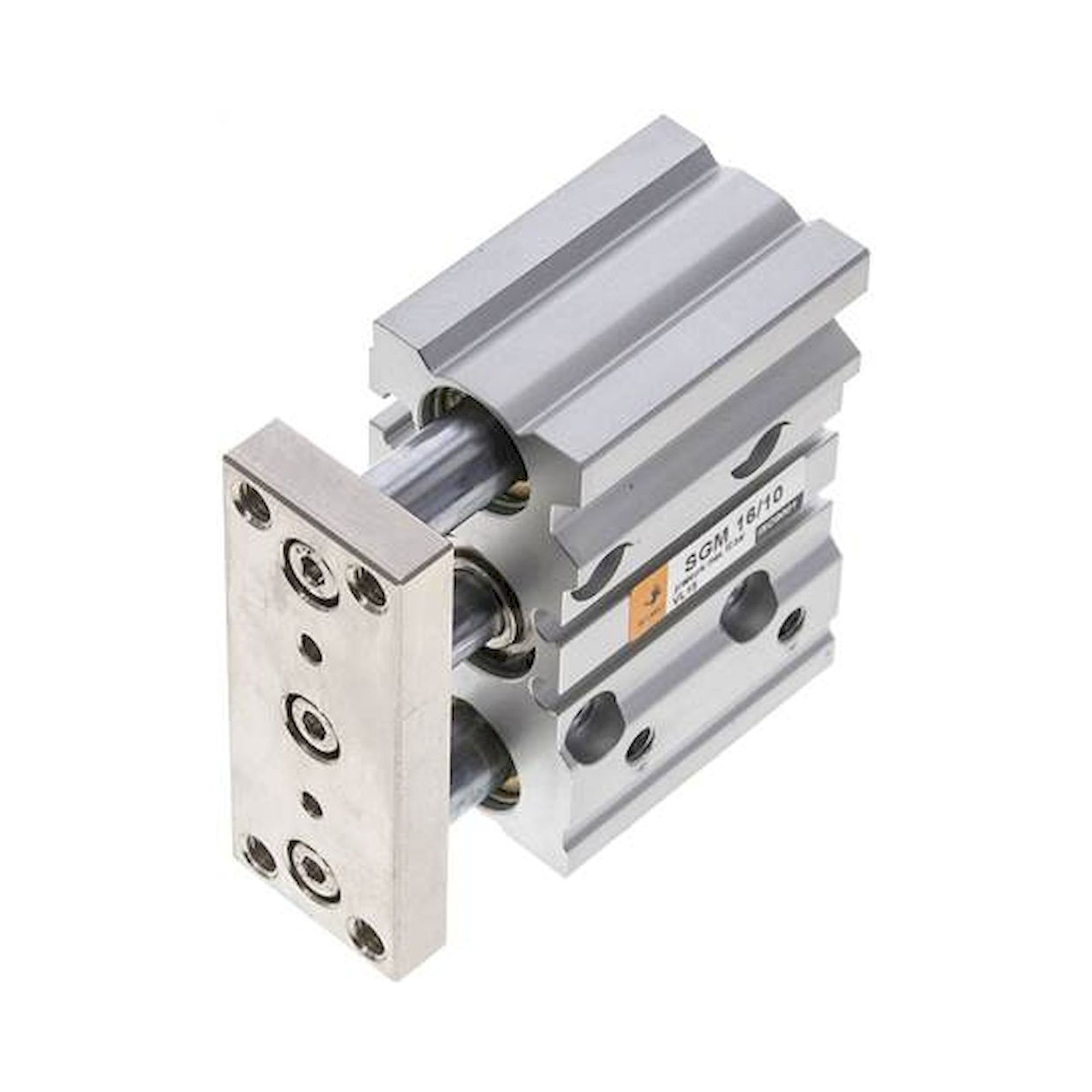

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten

Kolbendurchmesser [mm] 50
Hub [mm] 200
Ausführung mit Gleitlager
F (Druckluftanschluss) G 1/4"
Reparatursätze ZDFM 50 REP
zulässige Querkraft [N] 103
zulässiges Drehmoment an der Endplatte [Nm] 2,50
A [mm] 12
B [mm] 25,0
C [mm] 25
D [mm] 20
E1 [mm] 120
E2 [mm] 40
E3 [mm] 46,5
F1 [mm] 14,0
F2 [mm] 11
F3 [mm] 27
G1 [mm] 138
G2 [mm] 56
H [mm] 100
H1 [mm] 100
L1 [mm] 44,0
L2 [mm] 58,0
L3 [mm] 83,0
M1 [mm] 140
M2 [mm] 59
N [mm] 44
O1 [mm] 17
O2 [mm] 10
O3 [mm] 124
P1 M 10
P2 M 8
Q [mm] 25
R [mm] 12,5
T1 [mm] 1,5
T2 [mm] 1,5
Weitere Informationen
Hersteller-Nr. ZDFM 50/200 G
Hersteller Fluidics equipment
EAN 4050571810801
Gewicht 6.000000
Zolltarifnummer 84123100
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
