ZDFM 63/25 G. Führungszylinder, mit Gleitlager, Kolben 63mm,Hub 25mm

Fluidics equipment
44.793,98 € 37.642,00 €
exkl. Versandkosten
Artikel
FL-ZDFM-63/25-G

Hersteller-Nr.
ZDFM 63/25 G
Führungszylinder, mit Gleitlager, Kolben 63mm,Hub 25mm
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

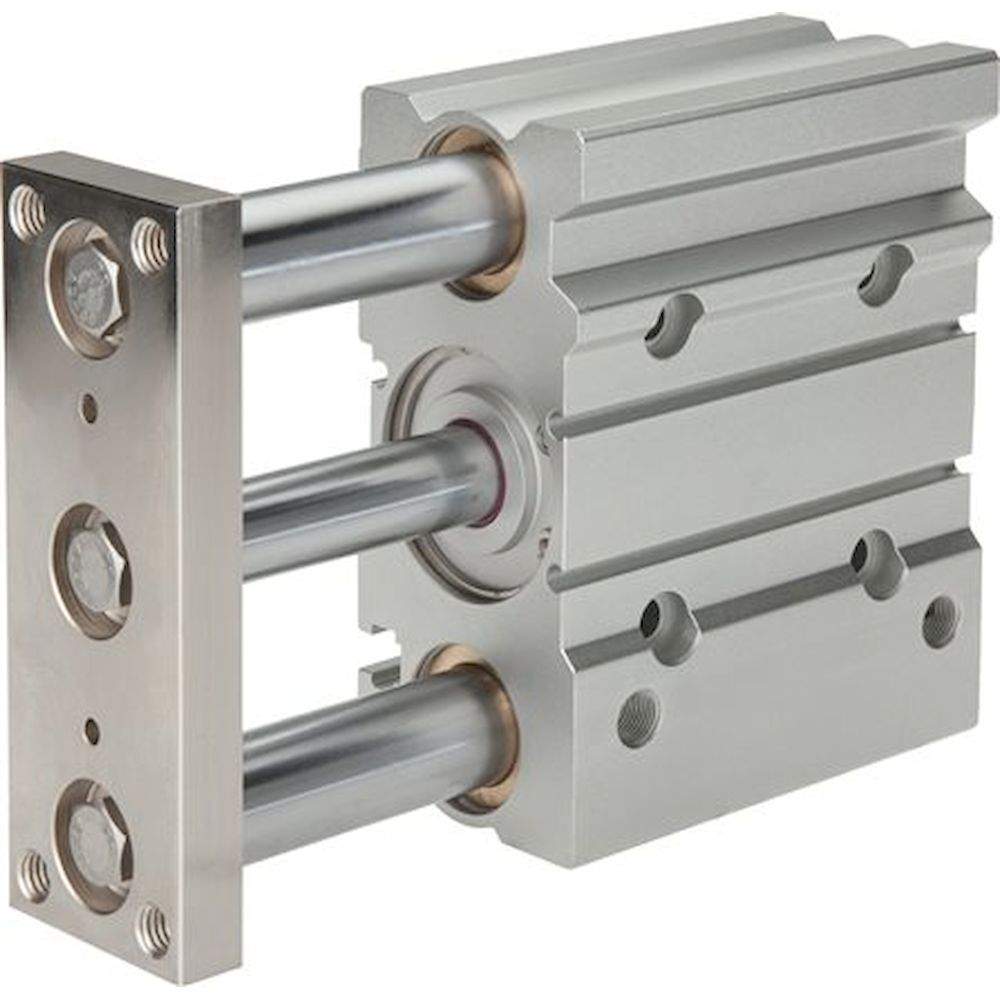

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten

Kolbendurchmesser [mm] 63
Hub [mm] 25
Ausführung mit Gleitlager
F (Druckluftanschluss) G 1/4"
Reparatursätze ZDFM 63 REP
zulässige Querkraft [N] 295
zulässiges Drehmoment an der Endplatte [Nm] 7,85
A [mm] 12
B [mm] 20,0
C [mm] 25
D [mm] 20
E1 [mm] 130
E2 [mm] 50
E3 [mm] 56,5
F1 [mm] 15,0
F2 [mm] 13
F3 [mm] 33
G1 [mm] 148
G2 [mm] 69
H [mm] 110
H1 [mm] 110
L1 [mm] 49,0
L2 [mm] 63,0
L3 [mm] 83,0
M1 [mm] 150
M2 [mm] 72
N [mm] 44
O1 [mm] 20
O2 [mm] 10
O3 [mm] 132
P1 M 10
P2 M 8
Q [mm] 25
R [mm] 15,0
T1 [mm] 1,5
T2 [mm] 1,5
Weitere Informationen
Hersteller-Nr. ZDFM 63/25 G
Hersteller Fluidics equipment
EAN 4050571810955
Gewicht 28.000000
Zolltarifnummer 84123100
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
