ZDFM 40/100 G. Führungszylinder, mit Gleitlager, Kolben 40mm,Hub 100mm

Fluidics equipment
45.347,33 € 38.107,00 €
exkl. Versandkosten
Artikel
FL-ZDFM-40/100-G

Hersteller-Nr.
ZDFM 40/100 G
Führungszylinder, mit Gleitlager, Kolben 40mm,Hub 100mm
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

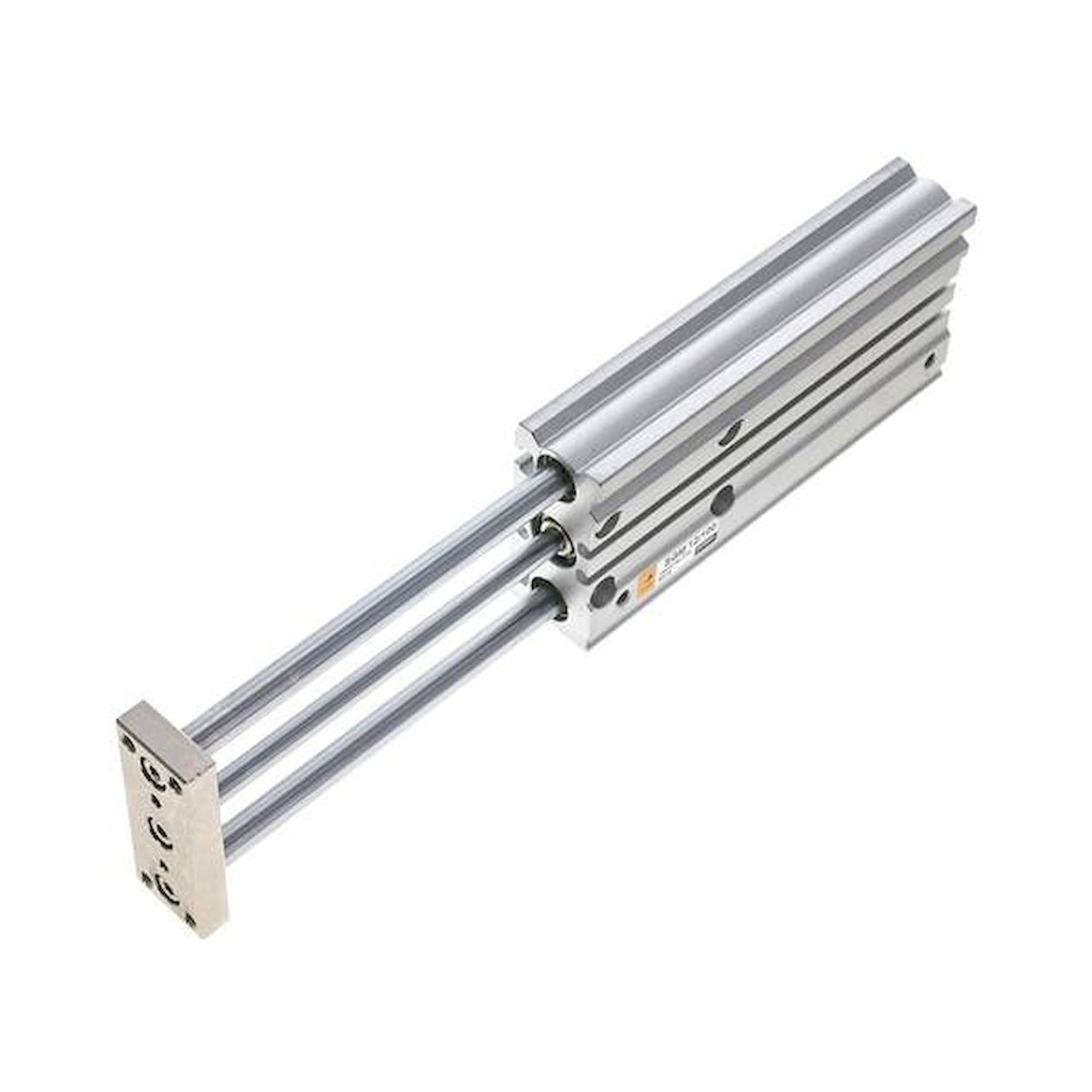

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR

Temperaturbereich:
-20 bis +80 °C

Betriebsdruck:
max. 10 bar

Ausführung:
mit Magnetkolben

Zylinderschaltertyp:
D, A

Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten

Kolbendurchmesser [mm] 40
Hub [mm] 100
Ausführung mit Gleitlager
F (Druckluftanschluss) G 1/8"
Reparatursätze ZDFM 40 REP
zulässige Querkraft [N] 109
zulässiges Drehmoment an der Endplatte [Nm] 2,46
A [mm] 10
B [mm] 17,5
C [mm] 20
D [mm] 16
E1 [mm] 106
E2 [mm] 30
E3 [mm] 38,0
F1 [mm] 14,0
F2 [mm] 11
F3 [mm] 21
G1 [mm] 122
G2 [mm] 48
H [mm] 90
H1 [mm] 90
L1 [mm] 44,0
L2 [mm] 56,0
L3 [mm] 73,5
M1 [mm] 124
M2 [mm] 51
N [mm] 38
O1 [mm] 17
O2 [mm] 10
O3 [mm] 110
P1 M 8
P2 M 6
Q [mm] 20
R [mm] 11,0
T1 [mm] 1,5
T2 [mm] 1,5
Weitere Informationen
Hersteller-Nr. ZDFM 40/100 G
Hersteller Fluidics equipment
EAN 4050571810634
Gewicht 29.000000
Zolltarifnummer 84123100
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
