Bosch Rexroth R167625331. Kugelschiene Kohlenstoffstahl KSA-025-BNS-H-MA-SK, 116 mm

Bosch Rexroth
74,02 € 62,20 €
exkl. Versandkosten
Artikel
BRR-R167625331

Hersteller-Nr.
R167625331
Kugelschiene, BNS, Baugröße 25, Stahl CS, Genauigkeit Hoch
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

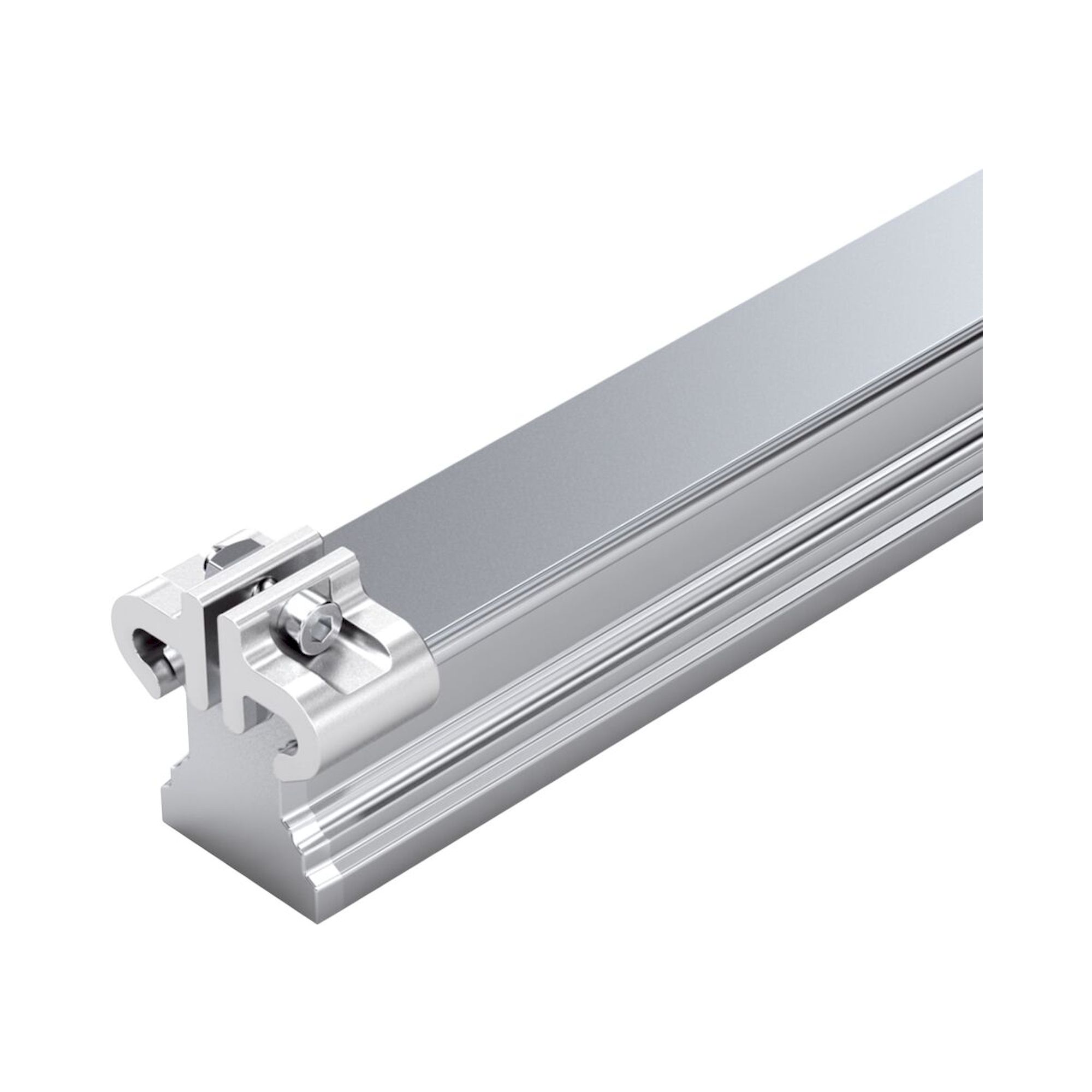

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Die Kugelschiene ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 25
Bauform BNS: Breite = Breit, Länge = Normal, Höhe = Standard
Führungsschiene aus Kohlenstoffstahl CS
Befestigung MA: Verschraubung von oben
Abdeckung SK: Abdeckkappen aus Stahl (müssen separat bestellt werden)
Genauigkeitsklasse Hoch
Anzahl der Teilstücke: einteilig
Schiene in Standardausführung
  • Einsatzbereich: Für sehr raue Umgebungsbedingungen
  • Widerstandsfähiger gegenüber mechanischen Einflüssen (z. B. Stöße)
  • Doppelreihig von oben verschraubbar
  • Abdeckkappen aus Stahl (nicht im Lieferumfang, separat bestellen)
  • Höchste Steifigkeit in allen Belastungsrichtungen
  • Sehr hohe Drehmomentbelastbarkeit
  • Kein stirnseitiger Bauraum erforderlich
  • Montagehinweise beachten! „Montageanleitung für Kugelschienenführungen" bitte anfordern.


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]25/70
BauformBNS - breite Führungsschiene
Werkstoff ProfilschienführungenKohlenstoffstahl
GenauigkeitsklasseH - Hochgenau
Montage FührungsschieneVon oben verschraubbar
Abdeckung FührungsschieneMit Abdeckkappen aus Stahl
Maximale Länge Lmax [mm]3836
Minimale Länge Lmin [mm]106
Anzahl der Bohrungen nB (Profilschienenführungen)48
Anzahl der Teilstücke1-teilig
Masse m (kg/m) [kg/m]11.6
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Gewicht [kg]0
Empfohlene Schienenlänge (Formel)L = nB • T ‒ 4 mm
ProdukthinweisBitte konfigurieren Sie das Produkt, um es in den Warenkorb legen zu können.
Teilung T Führungsschiene [mm]80
Abmessung A2 (Profilschienensysteme) [mm]69
Abmessung D [mm]11
Abmessung D1 [mm]12.55
Abmessung D2 [mm]13
Abmessung F7 (Profilschienenführungen) [mm]0.9
Abmessung F8 (Profilschienenführungen) [mm]3.7
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]23.55
Abmessung N6 (Profilschienenführungen) [mm]14.5
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S5 (Profilschienenführung) [mm]7
Abmessung T [mm]80
Abmessung T1 max (Profilschienenführungen) [mm]70
Abmessung T1 min [mm]10
Abmessung T1 s (Profilschienenführungen [mm]38
Abmessung T3 (Profilschienenführungen) [mm]40
Fußnote von Abmessungen T1 s (Profilschienenführungen)Vorzugsmaß T1 mit Toleranzen ± 0,75 empfohlen.
Weitere Informationen
Hersteller-Nr. R167625331
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
