Bosch Rexroth R160540231. Kugelschiene Kohlenstoffstahl KSA-045-SNS-P-MA-AK, 116 mm

Bosch Rexroth
91,68 € 77,04 €
exkl. Versandkosten
Artikel
BRR-R160540231

Hersteller-Nr.
R160540231
Kugelschiene, SNS, Baugröße 45, Stahl CS, Genauigkeit Präzision
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

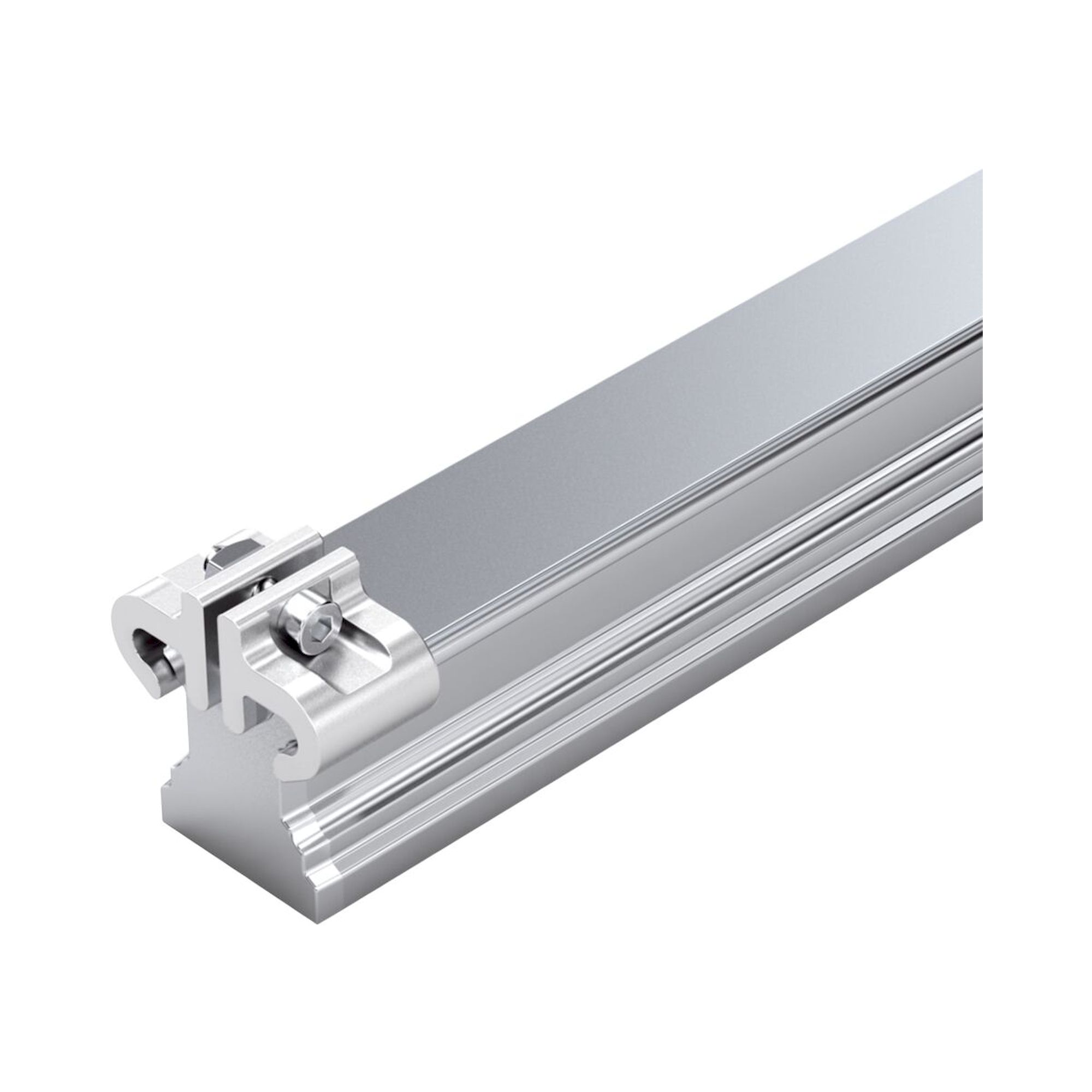

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Die Kugelschiene ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 45
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungsschiene aus Kohlenstoffstahl CS
Befestigung MA: Verschraubung von oben
Abdeckung AK: Abdeckkappen aus Kunststoff
Genauigkeitsklasse Präzision
Anzahl der Teilstücke: einteilig
Schiene in Standardausführung
  • Höchste Steifigkeit in allen Belastungsrichtungen
  • Hohe Drehmomentbelastbarkeit
  • Von oben verschraubbar, mit Abdeckkappen aus Kunststoff
  • Kein stirnseitiger Bauraum erforderlich


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]45
BauformSNS - Standard - Führungsschiene
Werkstoff ProfilschienführungenKohlenstoffstahl
BaureiheNone
GenauigkeitsklasseP - Präzise
Montage FührungsschieneVon oben verschraubbar
Abdeckung FührungsschieneAbdeckkappen aus Kunststoff
Maximale Länge Lmax [mm]5771
Hinweis LmaxAuf Anfrage lieferbar
Minimale Länge Lmin [mm]137
Anzahl der Bohrungen nB (Profilschienenführungen)36
Anzahl der Teilstücke1-teilig
Masse m (kg/m) [kg/m]10.5
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Gewicht [kg]0
Empfohlene Schienenlänge (Formel)L = nB • T ‒ 4 mm
ProdukthinweisBitte konfigurieren Sie das Produkt, um es in den Warenkorb legen zu können.
Teilung T Führungsschiene [mm]105
Abmessung A2 (Profilschienensysteme) [mm]45
Abmessung D [mm]20
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]39.85
Abmessung N6 (Profilschienenführungen) [mm]23.5
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S5 (Profilschienenführung) [mm]14
Abmessung T [mm]105
Abmessung T1 max (Profilschienenführungen) [mm]89
Abmessung T1 min [mm]16
Abmessung T1 s (Profilschienenführungen [mm]50.5
Fußnote von Abmessungen T1 s (Profilschienenführungen)Vorzugsmaß T1S mit Toleranzen ± 0,75 empfohlen.
Weitere Informationen
Hersteller-Nr. R160540231
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
