Qu'est-ce que l'équipement de brasage professionnel et dans quels secteurs industriels est-il utilisé ?

L'équipement de brasage professionnel comprend les stations de brasage, fers à braser, robots de brasage et systèmes d'extraction de fumées utilisés pour l'assemblage permanent de composants électroniques et métalliques. Ces systèmes sont essentiels dans l'industrie électronique, l'aéronautique, l'automobile et la fabrication de circuits imprimés où la précision de température et la reproductibilité sont critiques. Les robots de brasage 4-axes comme le Quick 9594FYA-A permettent des assemblages automatisés complexes tandis que les stations de reprise hybride IR comme l'Ersa 0HR500 de 2500W gèrent les composants haute densité avec contrôle thermique précis.

Quels sont les critères techniques essentiels pour sélectionner un équipement de brasage industriel ?

La sélection d'équipement de brasage industriel dépend de la puissance thermique, du débit d'aspiration et de la précision de contrôle température. Les systèmes de reprise hybride nécessitent des puissances élevées comme les 2500W de l'Ersa HR500 pour les composants BGA complexes. Les systèmes d'extraction doivent offrir des débits adaptés aux volumes de fumées générées, par exemple 400 m³/h à 2300 Pa pour le LRA 400 MD.17 ou jusqu'à 1000 m³/h à 1700 Pa pour l'ASD 1200 MD.18 selon la taille de l'atelier. La compatibilité avec les formats de circuits imprimés détermine le choix des préchauffeuses comme le JBC PHXLE-1KA pour formats jusqu'à 51 x 61 cm.

Quelles normes européennes et certifications s'appliquent aux équipements de brasage industriel ?

Les équipements de brasage industriel doivent respecter les directives CE pour la compatibilité électromagnétique selon EN 61000 et la sécurité des machines selon EN 60204-1. Les systèmes d'extraction en atmosphères explosives comme l'ULT ASD 300 Ex EC-VF requièrent la certification ATEX selon EN 60079 pour les zones à risque d'explosion. La norme EN 50632-1 définit les exigences spécifiques pour les stations de brasage électronique tandis que la directive RoHS 2011/65/UE impose des restrictions sur les substances dangereuses. Les équipements professionnels doivent également satisfaire aux normes d'émission EN 55011 classe B pour l'usage industriel.

Quelle est la différence entre les robots de brasage 4-axes et les stations de reprise hybride IR ?

Les robots de brasage 4-axes comme le Quick 9494F-A automatisent le brasage de composants traversants et CMS avec positionnement précis et répétabilité programmable, intégrant souvent des systèmes de vision et de contrôle qualité. Les stations de reprise hybride IR comme l'Ersa IRHR100A-HP combinent chauffage infrarouge et air chaud pour déposer et reposer des composants BGA, QFP et autres boîtiers haute densité sans endommager les composants adjacents. Les robots conviennent à la production série de cartes avec points de brasage multiples tandis que les stations hybride excellent pour la réparation et prototype de composants complexes nécessitant des profils thermiques contrôlés.

Quelles sont les exigences d'installation et de raccordement pour les équipements de brasage industriel ?

L'installation d'équipements de brasage industriel nécessite une alimentation électrique triphasée 400V pour les systèmes haute puissance et des raccordements d'air comprimé à 6 bars pour les systèmes pneumatiques. Les systèmes d'extraction comme l'ASD 1200 MD.18 requièrent des conduits de ventilation dimensionnés selon les débits spécifiés et des raccordements électriques compatibles avec les puissances d'aspiration. Les robots de brasage exigent des connexions de données RS232 ou Ethernet pour la programmation et la supervision, ainsi qu'un espace de travail dégagé respectant les normes de sécurité EN ISO 10218. L'intégration des préchauffeuses nécessite des supports mécaniques adaptés aux dimensions des circuits imprimés traités.

Quels sont les indices de protection IP et plages de température de fonctionnement des équipements de brasage ?

Les équipements de brasage industriel présentent généralement des indices de protection IP20 à IP54 selon l'environnement d'utilisation, les systèmes d'atelier standard offrant IP20 tandis que les versions pour environnements poussiéreux atteignent IP54. Les stations de brasage fonctionnent typiquement entre 15°C et 40°C ambiante avec des températures de pointe contrôlées jusqu'à 450°C pour les alliages sans plomb. Les systèmes d'extraction maintiennent leurs performances dans des plages de -10°C à +40°C avec des filtres résistants aux températures élevées des fumées aspirées. Les robots de brasage nécessitent des environnements climatisés entre 18°C et 25°C pour maintenir la précision de positionnement requise par les composants miniaturisés.

Quel est le calendrier de maintenance et la durée de vie des équipements de brasage industriel ?

La maintenance préventive des équipements de brasage industriel comprend le remplacement des pannes de fer toutes les 200 à 500 heures selon l'usage, l'étalonnage des sondes de température tous les 6 mois et le nettoyage des systèmes d'aspiration mensuellement. Les filtres des systèmes d'extraction comme ceux de l'ASD 300 MD.14 nécessitent un remplacement tous les 3 à 6 mois selon la charge de particules traitées. Les robots de brasage requièrent une vérification annuelle de la précision de positionnement et une maintenance des axes motorisés selon les préconisations du fabricant Quick. La durée de vie typique atteint 10 à 15 ans pour les stations de brasage professionnelles et 15 à 20 ans pour les robots industriels avec maintenance appropriée.

Technique de soudage

La technique de brasage moderne exige une précision thermique de ±1 °C, des températures de panne allant de 200 à 450 °C et des temps de montée inférieurs à 5 secondes - des paramètres déterminants pour la qualité des assemblages conformes à la norme IPC-A-610. Que ce soit pour le brasage manuel de composants CMS, le dessoudage sans plomb (Sn-Ag-Cu, liquidus à 217 °C) ou l'inspection automatisée des joints, chaque étape du processus requiert un équipement calibré et tracé.

esd.equipment propose plus de 7 251 références en technique de brasage issues des marques les plus reconnues du secteur - JBC, Weller, Hakko, Ersa, Metcal, OKI, Thermaltronics, Leister, Quick et Plato - toutes conformes aux exigences IEC 61010-1 (sécurité électrique) et aux directives ESD IEC 61340-5-1 pour les environnements EPA. Les stations, pannes, extracteurs de fumées et systèmes d'inspection sont disponibles pour les ateliers SMT, rework et production en ligne.

Catégories

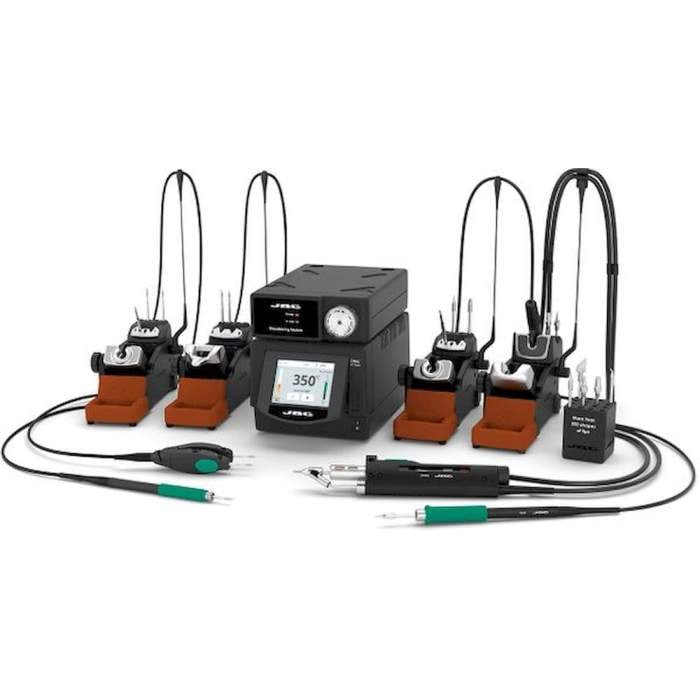

Solutions de soudure JBCStations intelligentes, ±1 °C, montée en T° < 5 s, pannes T245/T210

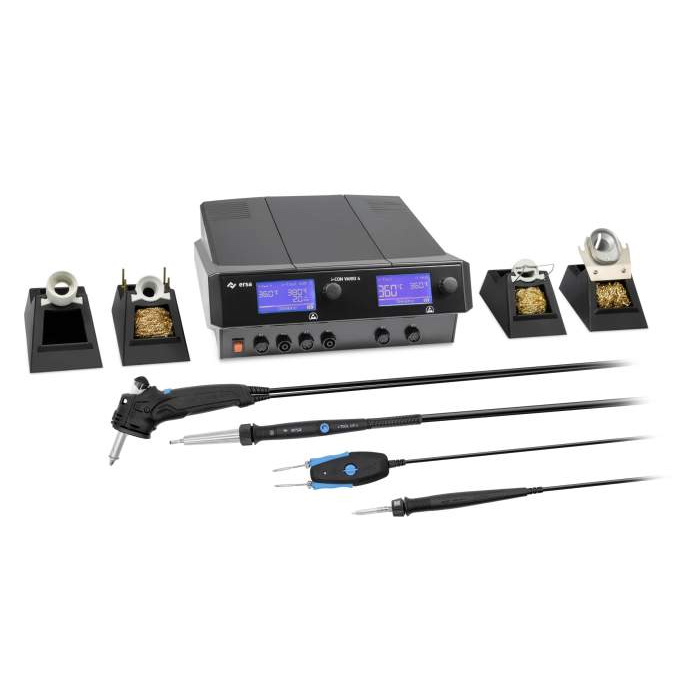

Solutions de brasage Ersa i-CON, ICON VARIO, stations rework, 80-210 W, conforme EN 61010-1

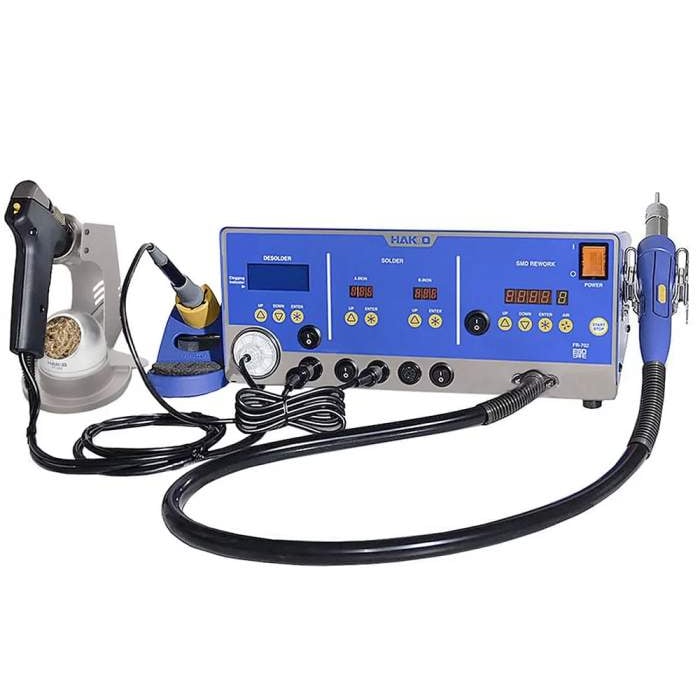

Stations de soudage HakkoFX-888D, FX-951, 200-480 °C, affichage numérique, pannes T18/T15

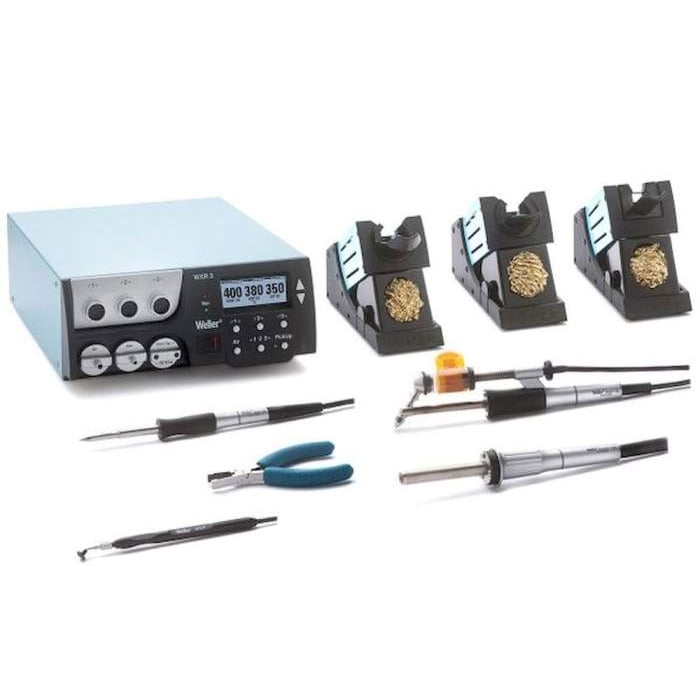

Stations de soudage WellerWX, WT, WSD - jusqu'à 150 W, compatible sans plomb, IEC 61010-1

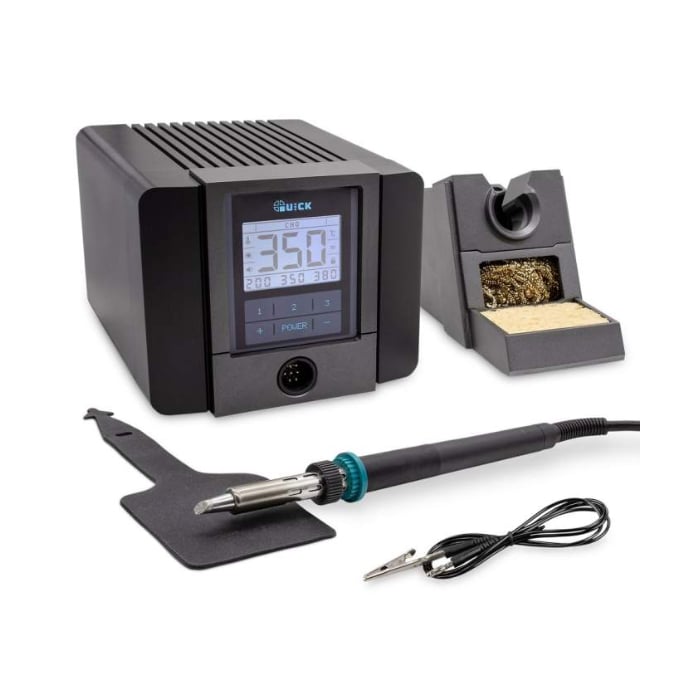

Stations de soudage QuickStations rework BGA/SMD, air chaud + IR, 200-480 °C, profil programmable

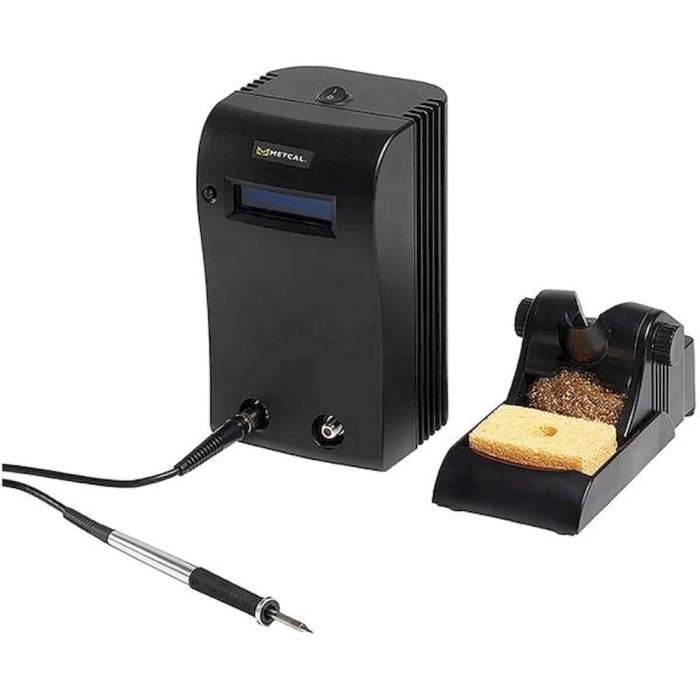

MetcalTechnologie SmartHeat RF, autorégulation thermique, 13,56 MHz, pannes STTC

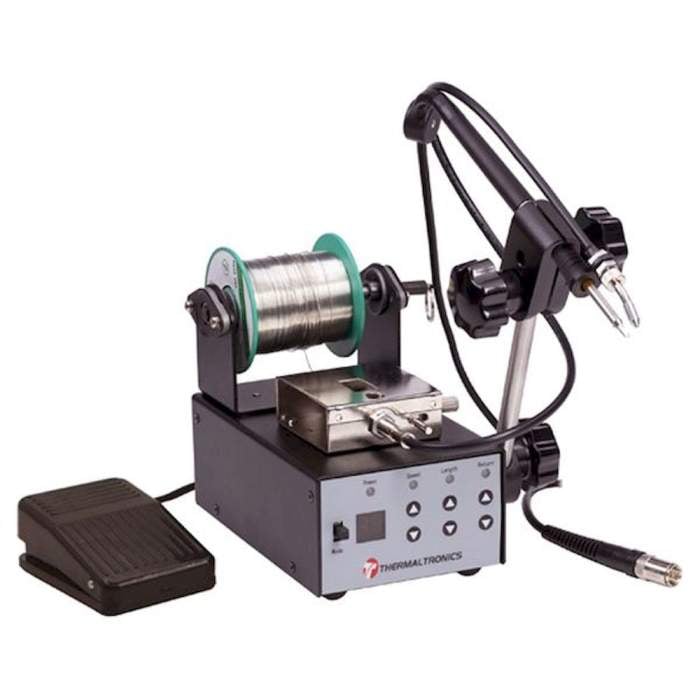

ThermaltronicsPannes TMT, compatibles JBC, alliage cuivre-fer, durée de vie prolongée

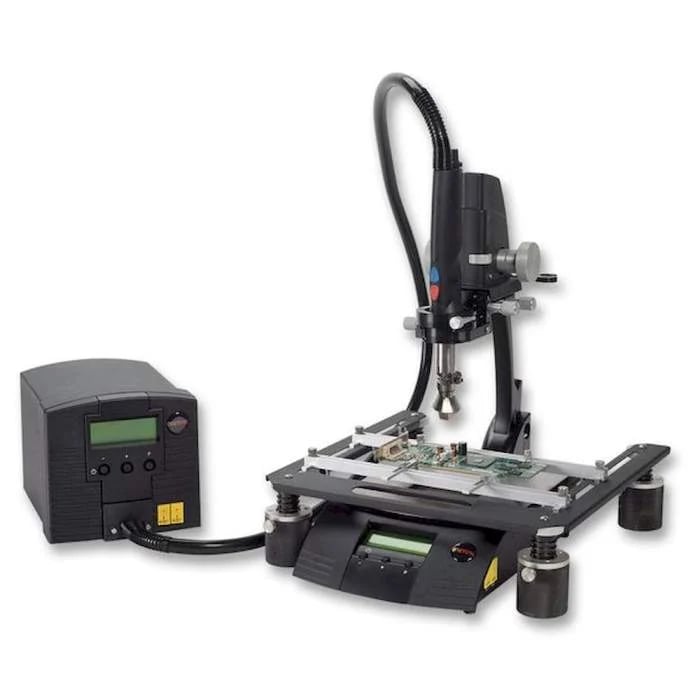

OKI Stations de dessoudage, pompe intégrée, 350-480 °C, buse anti-oxydation

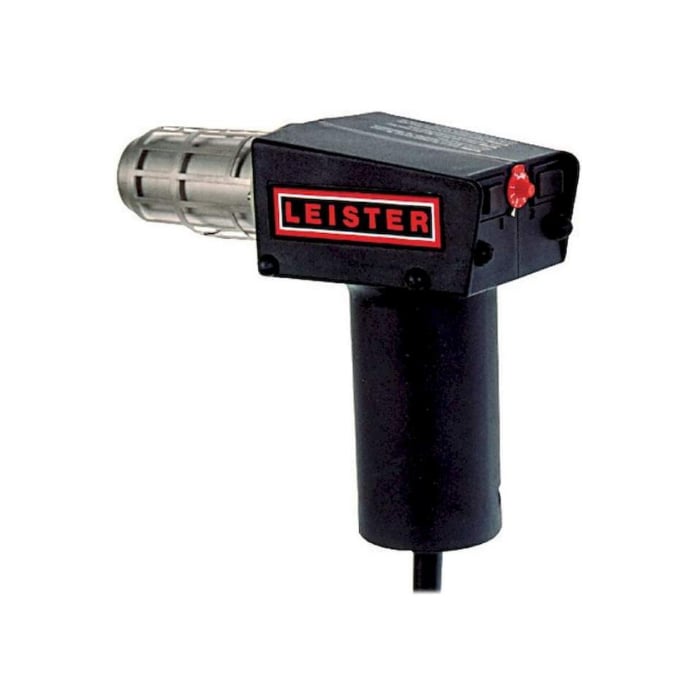

Appareils à air chaud LeisterTRIAC ST/BL, 50-700 °C, débit réglable, buses interchangeables EN 60335

Aspirations des fumées de brasageFiltration HEPA + charbon actif, débit 10-60 m³/h, conforme EN 482

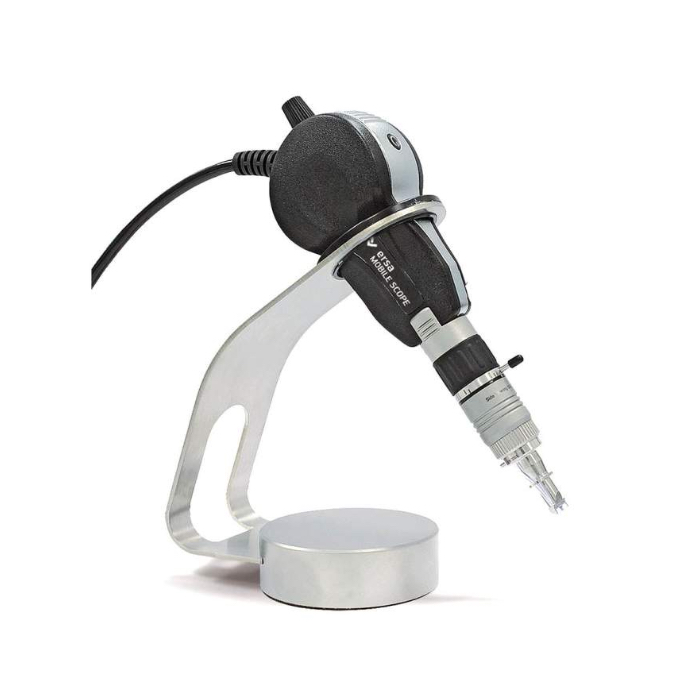

Systèmes d'inspectionLoupes binoculaires, microscopes, éclairage LED, grossissement 7-45x

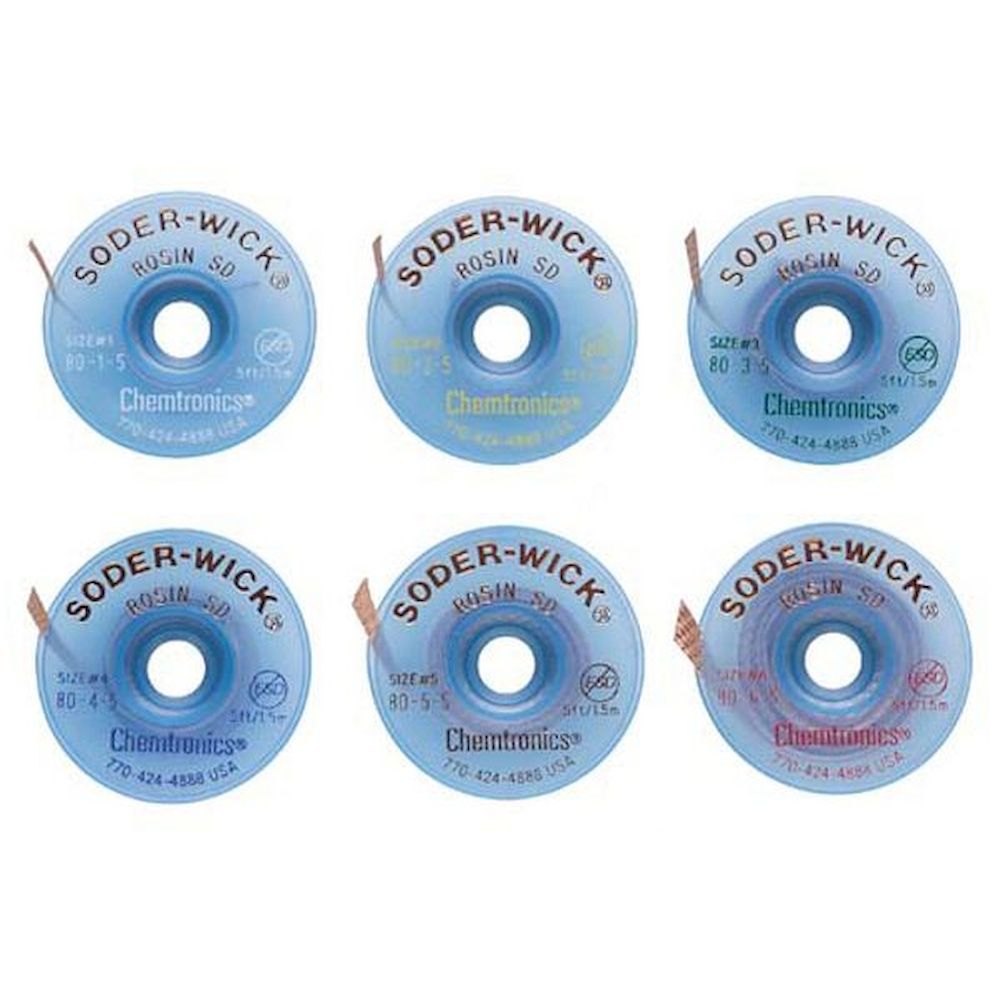

Aides manuelles au dessoudageTresses à dessouder, pompes manuelles, bandes flux-intégré 1,5-3,5 mm

AccessoiresPannes, creusets, supports, éponges, nettoyants - compatibles multi-marques

⚡ Précision ±1 °C - régulation thermique en temps réel, conforme IPC-A-610

↕ 200 à 480 °C - plage de température couvrant étain-plomb et sans plomb (SAC305)

???? 7 251 références - stations, pannes, extracteurs et accessoires en stock

⚙ Multi-marques - JBC, Weller, Hakko, Ersa, Metcal, OKI, Quick, Leister

???? Conformité ESD - équipements compatibles EPA selon IEC 61340-5-1

✓ Sécurité certifiée - appareils conformes IEC 61010-1, EN 60335, CE marqués

JBC vs. Weller vs. Hakko vs. Ersa - comparaison technique des stations de soudage

Critère	JBC	Weller	Hakko	Ersa
Précision thermique	±1 °C	±2 °C	±2 °C	±2 °C
Temps de montée en température	< 5 s	ca. 8 s	ca. 10 s	ca. 7 s
Puissance max.	130 W (CD-2BQF)	150 W (WX2)	70 W (FX-951)	210 W (i-CON VARIO)
Plage de température	90 - 450 °C	50 - 550 °C	200 - 480 °C	150 - 450 °C
Compatibilité ESD / EPA	Oui, IEC 61340-5-1	Oui, IEC 61340-5-1	Oui, IEC 61340-5-1	Oui, IEC 61340-5-1
Système de pannes	T245 / T210 / T115	RT / XNT / LT	T18 / T15 / T12	0102 / 0612 / 1CT
Certification sécurité	IEC 61010-1, CE	IEC 61010-1, CE	IEC 61010-1, CE	IEC 61010-1, CE
Point fort	Vitesse + précision	Puissance + gamme large	Fiabilité + prix	Production industrielle

Aperçu des gammes - Löttechnik par application

Gamme / Marque	Application principale	Spécification clé	Particularité
JBC	Brasage CMS de précision	±1 °C, < 5 s, 90-450 °C	Système de pannes T245/T210 - rapide et durable
Weller	Production et rework polyvalent	Jusqu'à 150 W, 50-550 °C	Série WX multi-outils, extensible
Hakko	Atelier et réparation	FX-888D / FX-951, 200-480 °C	Interface numérique, rapport qualité-prix
Ersa	Production industrielle SMT	i-CON VARIO, jusqu'à 210 W	Rework BGA, profilage thermique
Metcal	Brasage haute fiabilité	RF 13,56 MHz, SmartHeat	Autorégulation - pas de réglage manuel
Quick	Rework BGA / SMD	Air chaud + IR, 200-480 °C	Profils programmables, caméra intégrée
Leister	Thermoplastiques et plastiques	TRIAC, 50-700 °C, débit variable	Buses interchangeables, EN 60335
Extracteurs de fumées
