Les systèmes d'aspiration de fumées de soudage Quick sont des équipements industriels spécialisés conçus pour capturer et filtrer les vapeurs nocives générées lors des opérations de soudage électronique. Ces systèmes sont principalement utilisés dans les ateliers d'électronique, les laboratoires de recherche et développement, les chaînes de production de composants électroniques et les centres de service après-vente. Le modèle Quick 6102A2 développe une puissance de 250W avec un débit d'aspiration de 2x 100m³/h, permettant une filtration efficace à trois niveaux avec grille pare-étincelles. Ces équipements garantissent la conformité aux réglementations européennes sur la qualité de l'air au travail dans les environnements industriels sensibles où la précision électronique est critique.

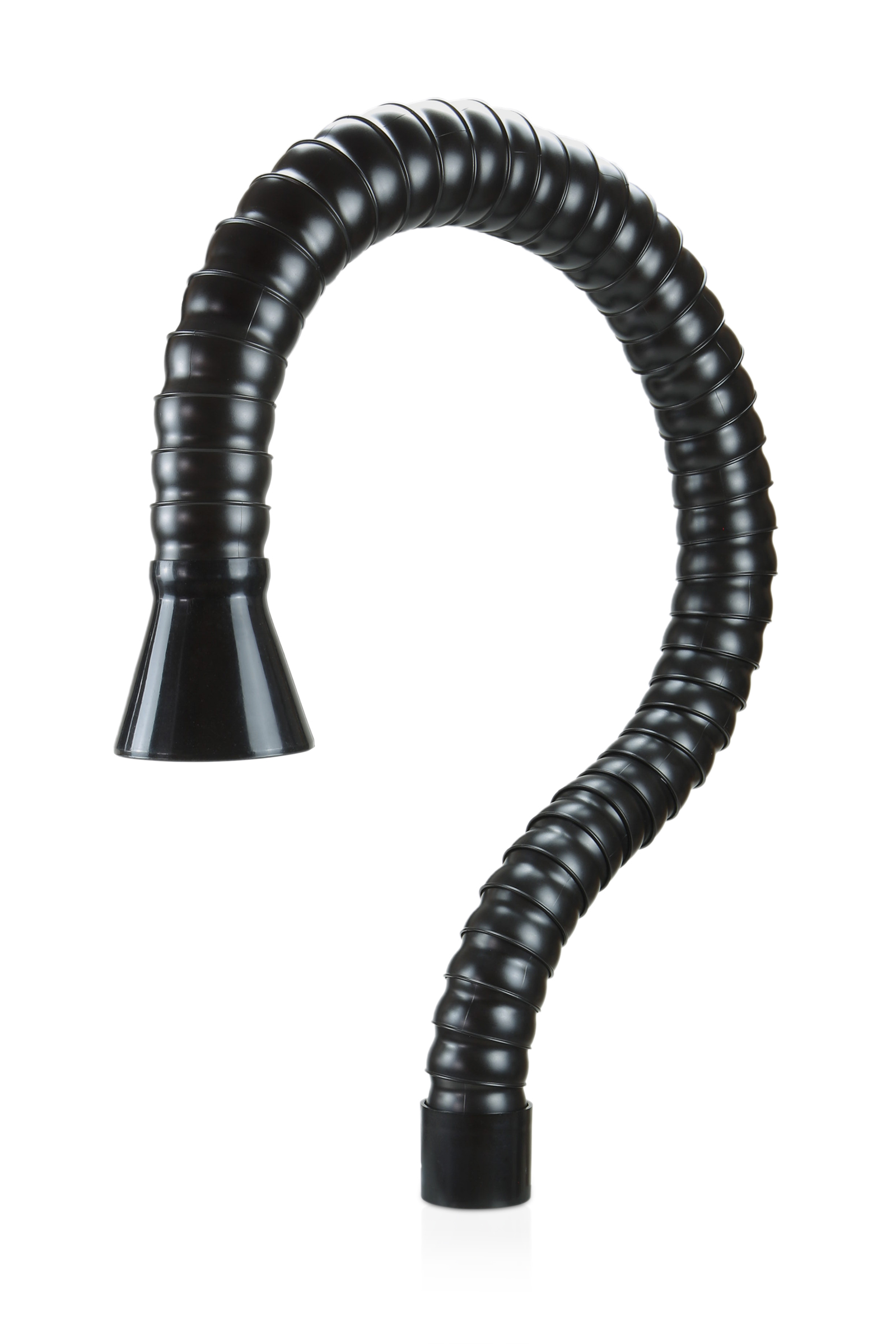

La sélection d'un système d'aspiration Quick dépend principalement du débit d'aspiration nécessaire, du diamètre des conduites et de la longueur des bras articulés requis. Les modèles à bras simple comme le KAA3-50 offrent une portée de 1050mm avec un tube aluminium de 50mm, tandis que les versions à trois articulations KAA4-50 atteignent 1410mm pour une flexibilité maximale. Le diamètre des connexions varie entre 50mm et 75mm selon les modèles, avec des bras flexibles disponibles en longueurs de 80cm à 150cm. La puissance d'aspiration s'échelonne de 1,07m³/min pour le modèle 493 compact jusqu'à 200m³/h par bras pour les stations doubles, permettant d'adapter la capacité aux besoins spécifiques de chaque poste de travail selon l'intensité des fumées produites.

Les systèmes d'aspiration Quick respectent les directives CE relatives aux équipements industriels et intègrent des composants ESD conformes aux normes antistatiques européennes pour la protection des composants électroniques sensibles. Les modèles sont conçus selon les standards DIN EN 60335 pour la sécurité électrique des appareils industriels et respectent les exigences de la directive machines 2006/42/CE. La certification ESD des bras d'aspiration et capots garantit une résistance de surface contrôlée conforme aux normes EN 61340 pour éviter les décharges électrostatiques. Les filtres à charbon actif utilisés dans les systèmes comme le KFHS101 répondent aux critères de performance de filtration des particules fines selon les standards européens de qualité de l'air intérieur en milieu professionnel industriel.

Le modèle KAA3-50 est un bras d'aspiration ESD à deux articulations d'une longueur de 1050mm avec tube aluminium de 50mm et buse d'aspiration en caoutchouc de 100mm, adapté aux postes de travail de taille standard. Le KAA4-50 dispose de trois articulations pour une portée étendue de 1410mm, offrant une flexibilité supérieure pour atteindre des zones difficiles d'accès tout en conservant le même diamètre de tube de 50mm. Les deux modèles intègrent des propriétés ESD antistatiques et se raccordent aux stations de filtration via des connexions standardisées. La version trois articulations permet un positionnement plus précis du point d'aspiration, particulièrement utile dans les environnements de production où les composants sont de petite taille et nécessitent une approche ciblée pour une capture optimale des fumées de soudage.

Les systèmes Quick nécessitent une alimentation électrique standard 230V et se montent directement sur table via des supports de fixation intégrés pour les bras d'aspiration. La compatibilité entre composants est assurée par des diamètres de raccordement normalisés de 50mm, 75mm selon les modèles, avec des tuyaux flexibles KCN disponibles en longueurs de 1m et 2m. Les stations de filtration 6101 et 6102 acceptent les bras d'aspiration via des connexions rapides et peuvent être commandées à distance avec le boîtier FB6102A2. L'installation requiert un espace de maintenance pour l'accès aux filtres, avec des kits de remplacement complets KF101SET comprenant filtres principal, intermédiaire et charbon actif. Les capots d'aspiration transparents KHY2 de dimensions 250x220mm se positionnent directement au-dessus des zones de soudage pour une capture efficace des vapeurs.

Les systèmes Quick intègrent des grilles pare-étincelles sur les modèles de filtration comme le 6102A2 pour prévenir les risques d'incendie lors du traitement des fumées de soudage. Les composants ESD maintiennent une résistance de surface contrôlée pour éviter les décharges électrostatiques potentiellement dangereuses pour les circuits électroniques. La construction en aluminium et matériaux antistatiques garantit une dissipation sûre des charges électriques avec une température de fonctionnement optimale en environnement atelier standard. Les systèmes fonctionnent en continu sans surchauffe grâce à des moteurs dimensionnés pour un usage industriel intensif. La filtration à trois étages avec charbon actif KFHS101 capture les particules fines et composés organiques volatils, assurant une qualité d'air conforme aux standards de santé au travail européens en milieu professionnel.

Les filtres des systèmes Quick nécessitent un remplacement programmé selon l'intensité d'utilisation, avec des kits complets KF101SET disponibles pour les stations 6102A comprenant filtre principal KFHS101 à charbon actif et filtre intermédiaire KFMS101. La durée de vie typique des filtres varie de 3 à 6 mois en usage normal d'atelier, avec des indicateurs visuels de colmatage pour planifier les interventions de maintenance préventive. L'inspection mensuelle des bras d'aspiration doit vérifier l'étanchéité des raccords, la flexibilité des articulations et l'absence d'usure des buses en caoutchouc. Les tuyaux flexibles KCN75-75 et KCN50-75 résistent à l'usure mécanique sur plusieurs années mais nécessitent un contrôle semestriel de leur intégrité. Le nettoyage des grilles pare-étincelles s'effectue hebdomadairement pour maintenir le débit d'aspiration optimal du système de filtration.
