Pannes à souder C210 pour T210-A / T210-NA

Pannes à souder

Les pannes à souder JBC C210 sont exclusivement conçues pour les pièces à main T210-A et T210-NA. La gamme comprend 33 variantes : conique droite (C210001, C210003, C210016, C210020), conique coudée (C210002, C210004, C210010, C210014), ronde droite (C210005), ronde biseautée (C210006), ciseau droit (C210007, C210008, C210019, C210021-C210025), conique fine (C210009, C210013), lame (C210018), panne réservoir de soudure (C210012), formes spéciales (C210015, C210017) et gorge (C210028). Les pannes se changent sans outil à froid.

Géométrie	Exemples	Application
Conique, droite	C210001, C210003, C210016, C210020	CMS standard, brasage traversant

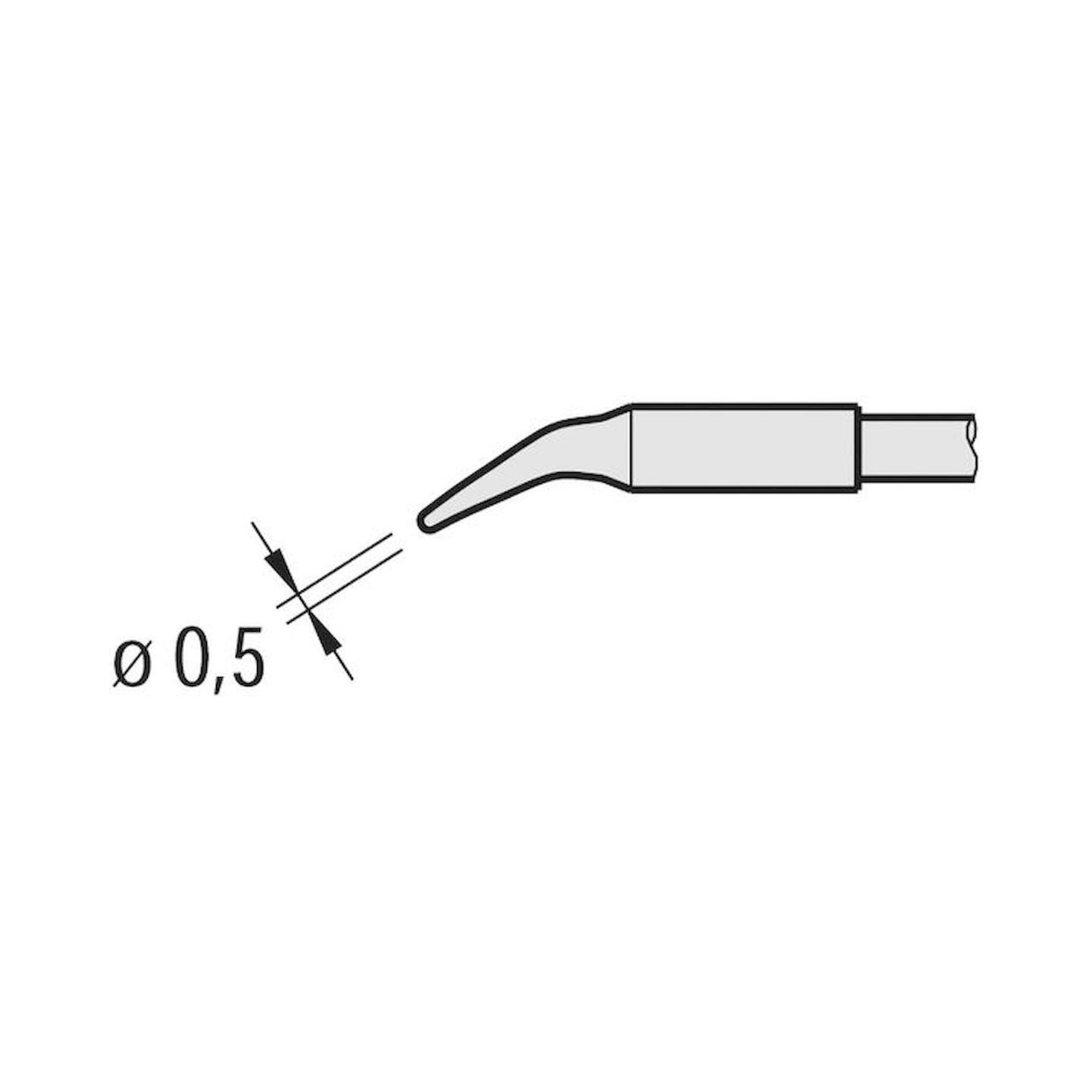

Conique, coudée	C210002, C210004, C210010, C210014	Accès restreint

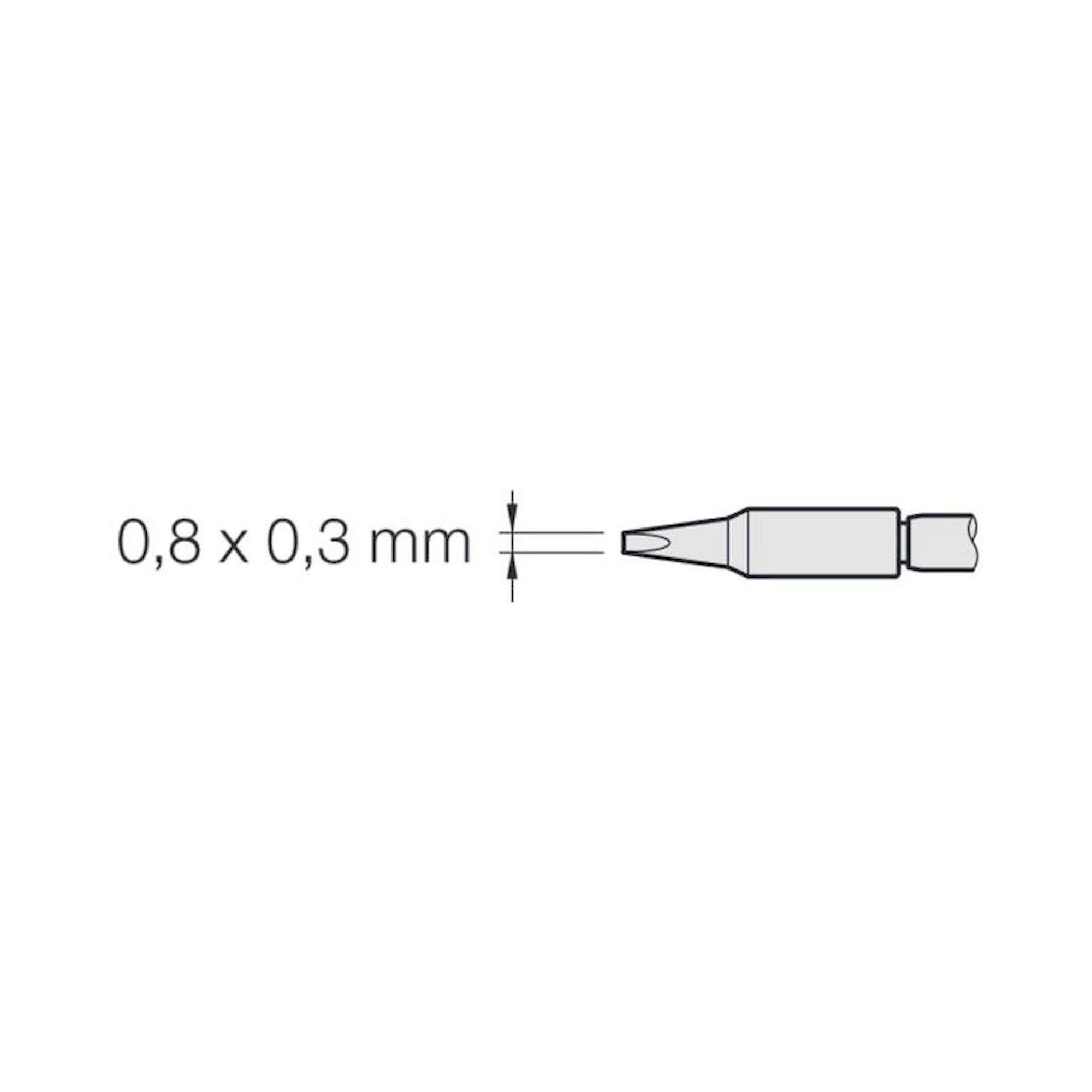

Ciseau, droit	C210007, C210008, C210019, C210021-C210025	Brasage de pastilles, transfert thermique

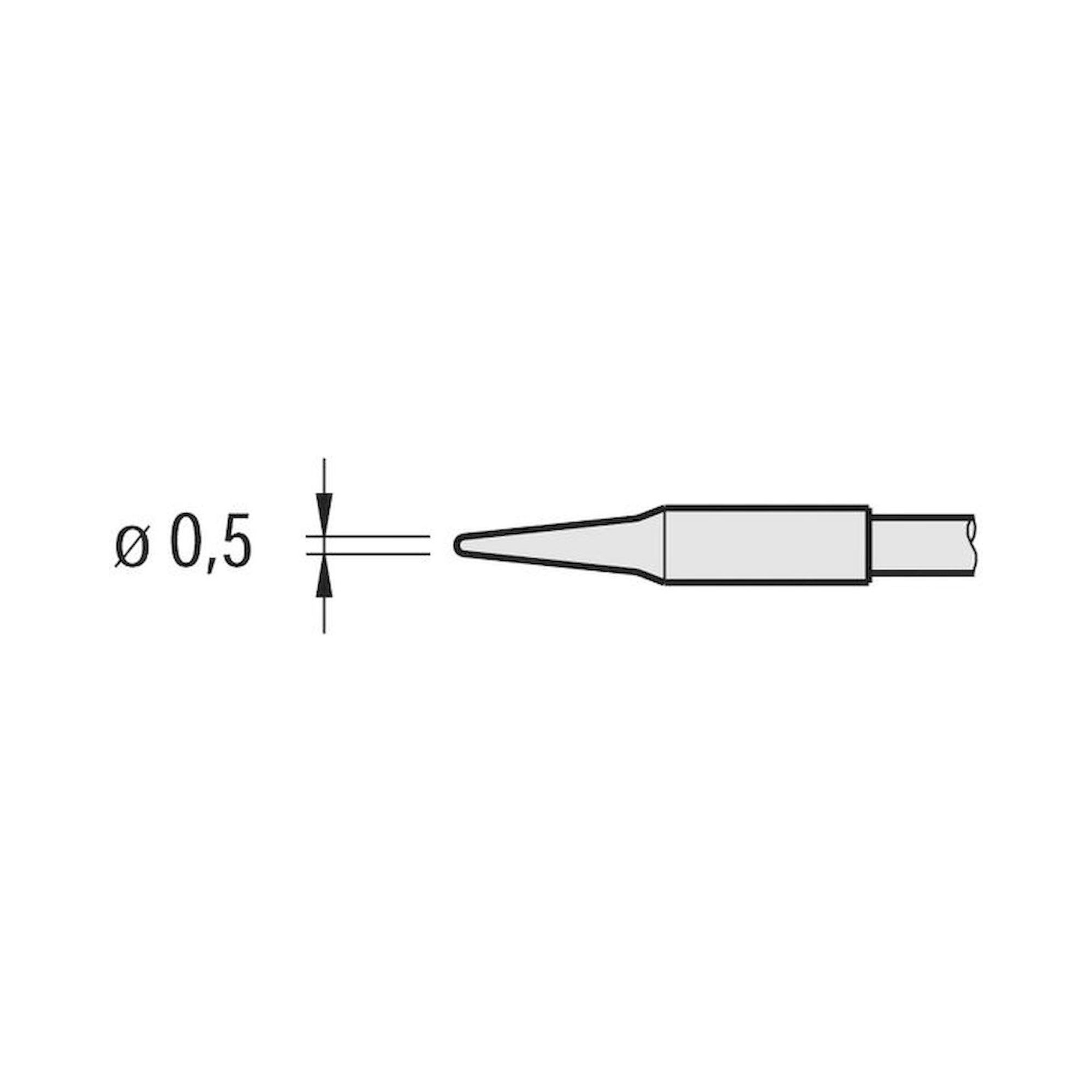

Conique fine	C210009, C210013	Pas fin, composants en espace réduit
Lame	C210018	Brasage en traîne
Panne réservoir	C210012	Transfert de soudure, contact dépôt
Gorge (concave)	C210028	Composant rond, via

⚙ Compatibilité T210-A / T210-NA - exclusivement pour les deux variantes de la pièce à main T210, encastrement positif

✓ 33 variantes - du conique droit à la forme spéciale pour pratiquement toutes les tâches de brasage manuel CMS et traversant

⚡ Ronde et biseautée (C210005, C210006) - pour les pastilles rondes et le transfert thermique en angle

✦ Formes spéciales C210015, C210017 - pour les exigences applicatives spécifiques

Domaines d'application typiques: Assemblage CMS manuel et brasage traversant avec la pièce à main T210, rework et retouche sur composants à pas fin, applications de dépôt de soudure, et brasage en traîne sur boîtiers SOIC et QFP avec la panne lame C210018.
