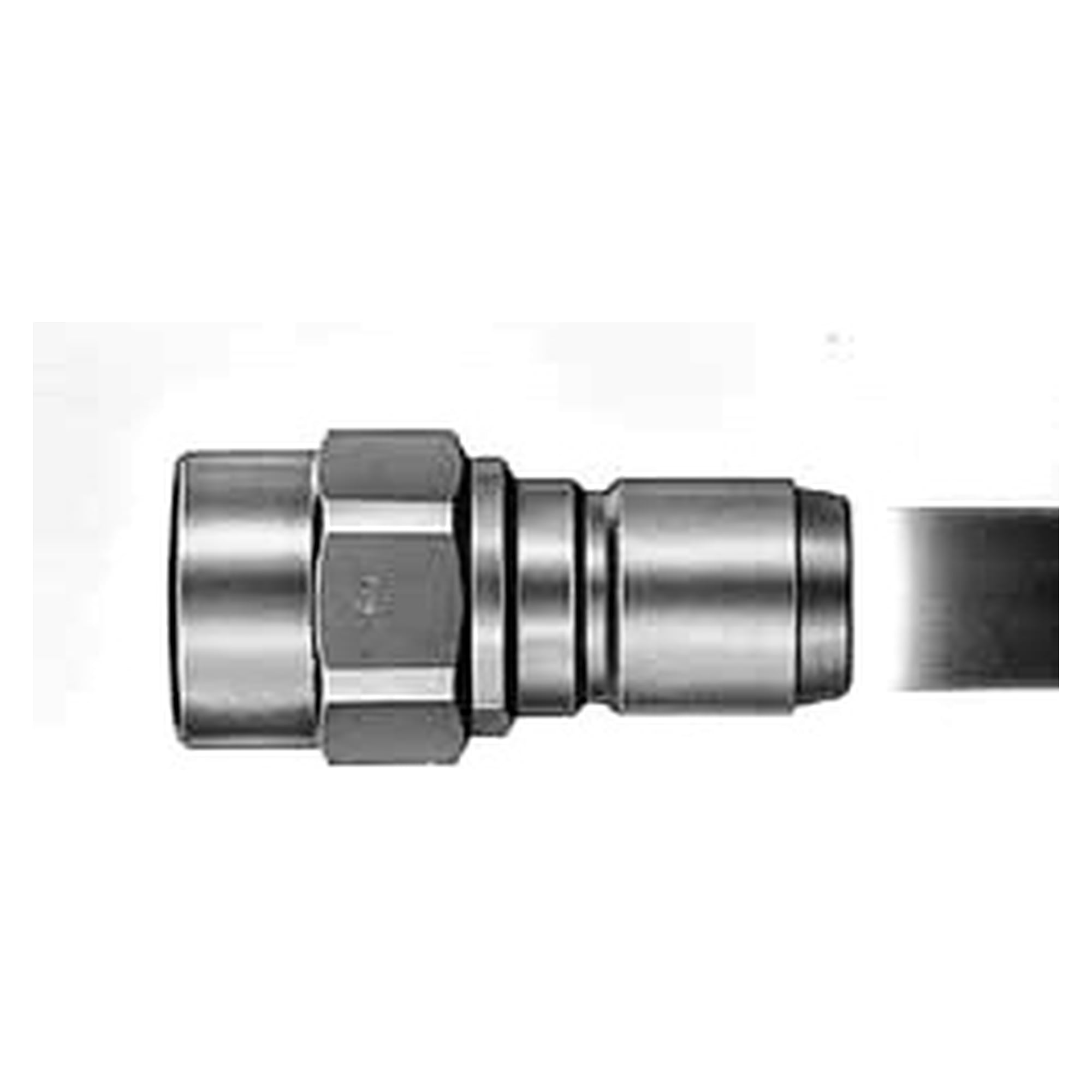

Raccord rapide 350 Cupla 350-8P, R 1, acier - Nitto Kohki 431208200

Dans un circuit hydraulique soumis à de fortes pointes de pression, le raccord détermine la quantité d'air introduite dans l'huile à l'accouplement. Le 350 Cupla de Nitto Kohki travaille jusqu'à 34,5 MPa et ne laisse entrer que 0,1 mL à 2,0 mL d'air dans la ligne selon la taille.

• Pression de service jusqu'à 34,5 MPa (345 bar, 5000 PSI), prévue pour les lignes hydrauliques à fortes variations de pression
• Clapets d'arrêt dans la douille et dans l'embout, la fermeture est bilatérale à la séparation et l'huile reste dans la ligne
• Entrée d'air à l'accouplement limitée à 0,1 mL sur le 350-2SP et 2,0 mL sur le 350-16SP, mesurée avec de l'huile hydraulique à 40 °C
• Verrouillage contre la séparation involontaire qui maintient la liaison sous vibration et sous choc
• Le joint ne pénètre pas dans le canal de passage une fois accouplé, ce qui allonge sa durée de vie
• Corps en acier spécial nickelé, trempé pour encaisser les coups de bélier

Caractéristiques techniques

Applications

• Centrales et lignes hydrauliques jusqu'à 34,5 MPa
• Circuits à variations de pression marquées et à coups de bélier
• Lignes soumises aux vibrations ou aux chocs, où le verrouillage empêche la séparation
• Raccordements à fort débit, la section libre va de 34,2 mm² sur le 350-2SP à 907,9 mm² sur le 350-16SP
• Purge de la pression résiduelle par l'adaptateur PAD-2 en option, prévu pour 35,0 MPa

Compatibilité

Les douilles et les embouts de tailles différentes ne se raccordent pas entre eux, à l'exception des couples 350-2SP avec 350-3SP et 350-10SP avec 350-12SP. Une fois accouplé, le fluide circule dans les deux sens, et la gamme n'est pas prévue pour le vide, ni raccordée ni séparée.

Normes et conformité

Les raccordements sont réalisés en filetages femelles Rc 1/4 à Rc 2, filetage G sur demande, les matières d'étanchéité sont le caoutchouc nitrile (NBR, repère SG) de -20 °C à +80 °C et le caoutchouc fluoré (FKM, repère X-100) de -20 °C à +180 °C.
