Systèmes de mesure intégrés
Technique linéaire Bosch Rexroth
Les systèmes de mesure intégrés (IMSC) Bosch Rexroth permettent une mesure de position directe au niveau du chariot, sans règle graduée ni codeur externe séparé. La gamme comprend des chariots IMSC avec règle intégrée, des câbles de connexion en longueurs de 3 à 20 m, des afficheurs numériques TTL, des filtres antiparasites et des adaptateurs de connexion DSUB 9 broches. Ces composants permettent une configuration d'axe à mesure directe, compacte, avec un câblage minimal.
| Composant | Référence | Remarque |
|---|---|---|

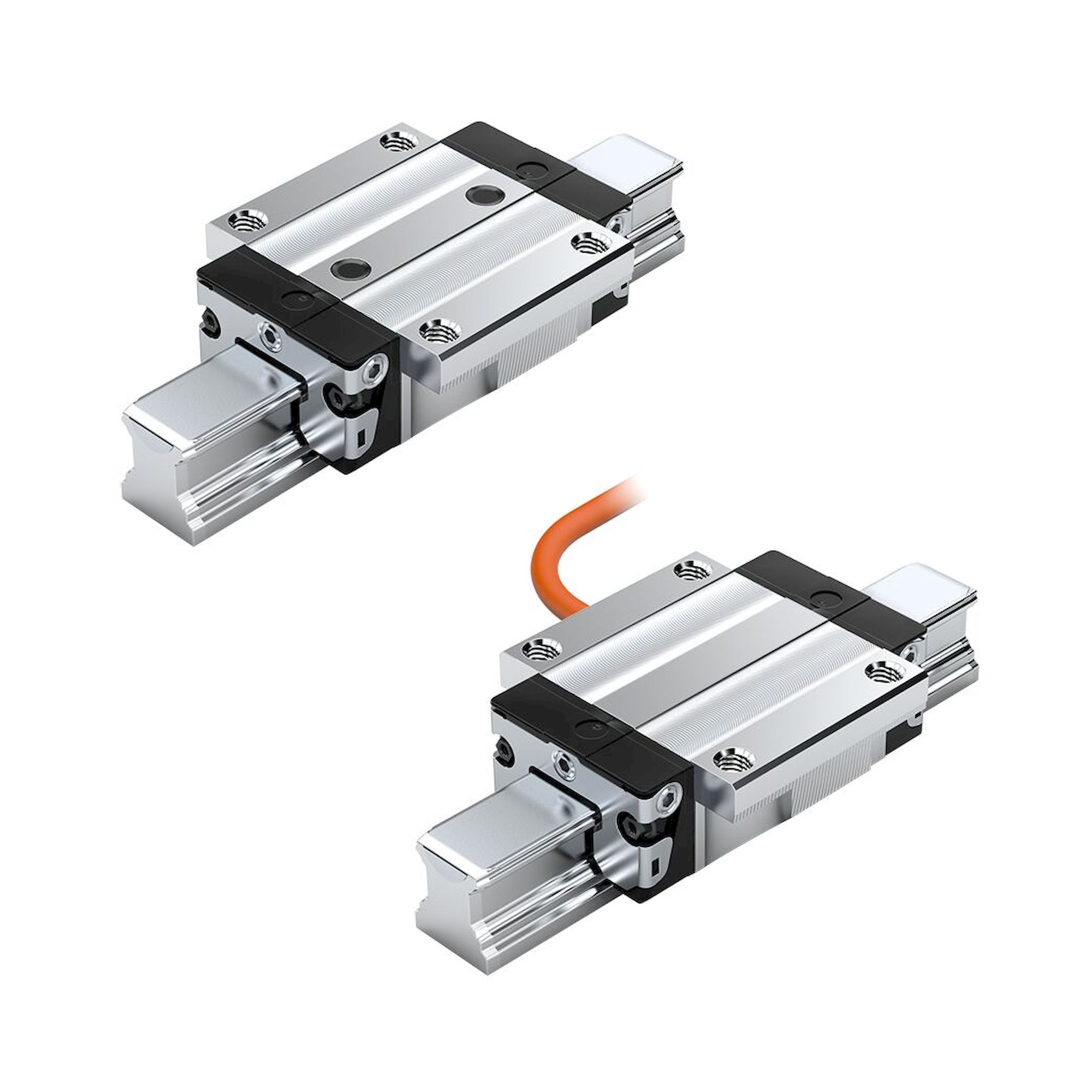

| Chariot IMS IMSC-KWD-015 | R030101987 / R040110262 | Règle intégrée, taille 15 |

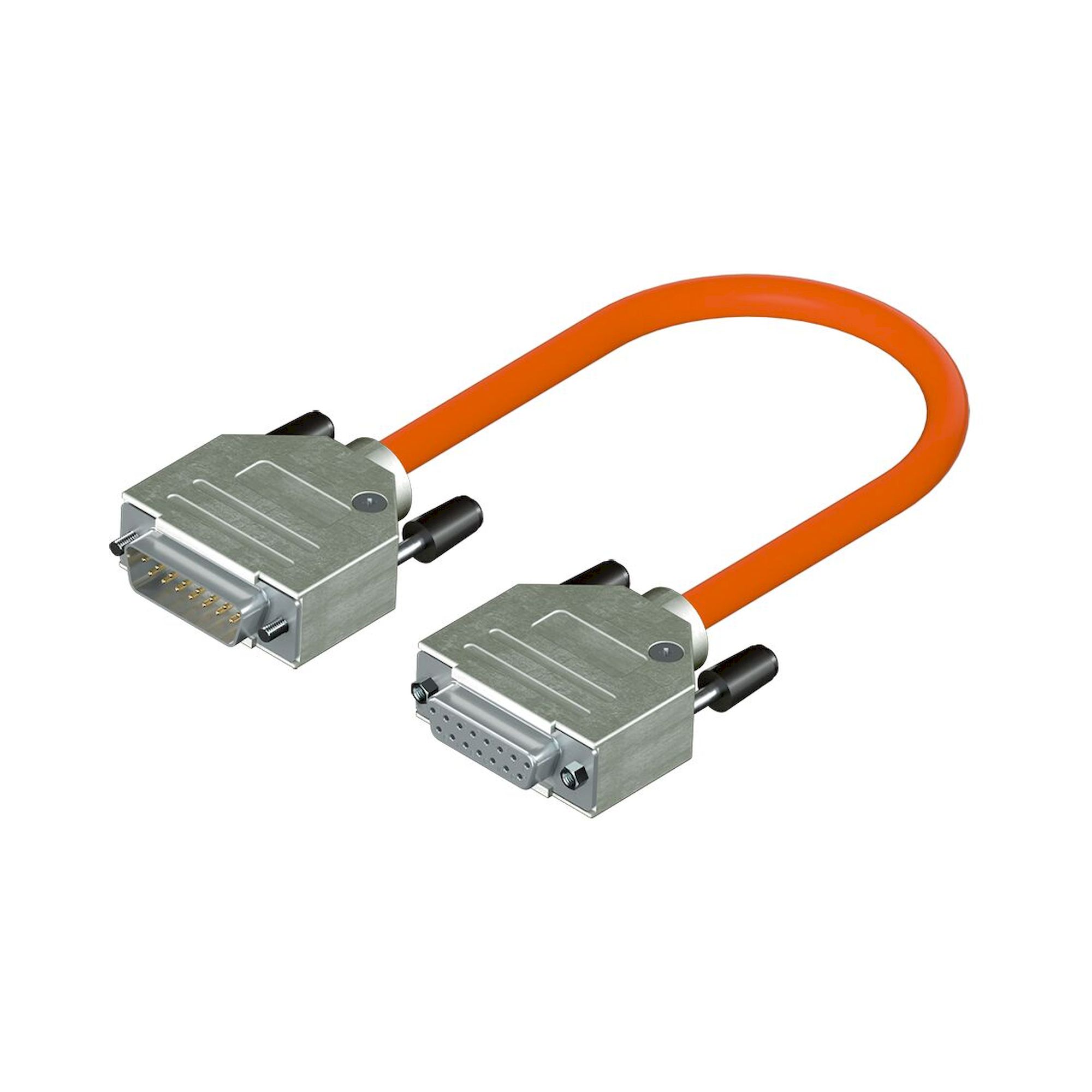

| Câble IMSC-VL-I4-F (3,0 m) | R051704312 | 4 broches, câble fixe |
| Câble IMSC-VL-I4-F (10,0 m) | R051704314 | 4 broches, 10 m |
| Câble IMSC-VL-I9-E (3,0 m) | R051704308 | 9 broches, câble fixe |
| Câble IMSC-VL-I9-E (20,0 m) | R051704311 | 9 broches, 20 m |

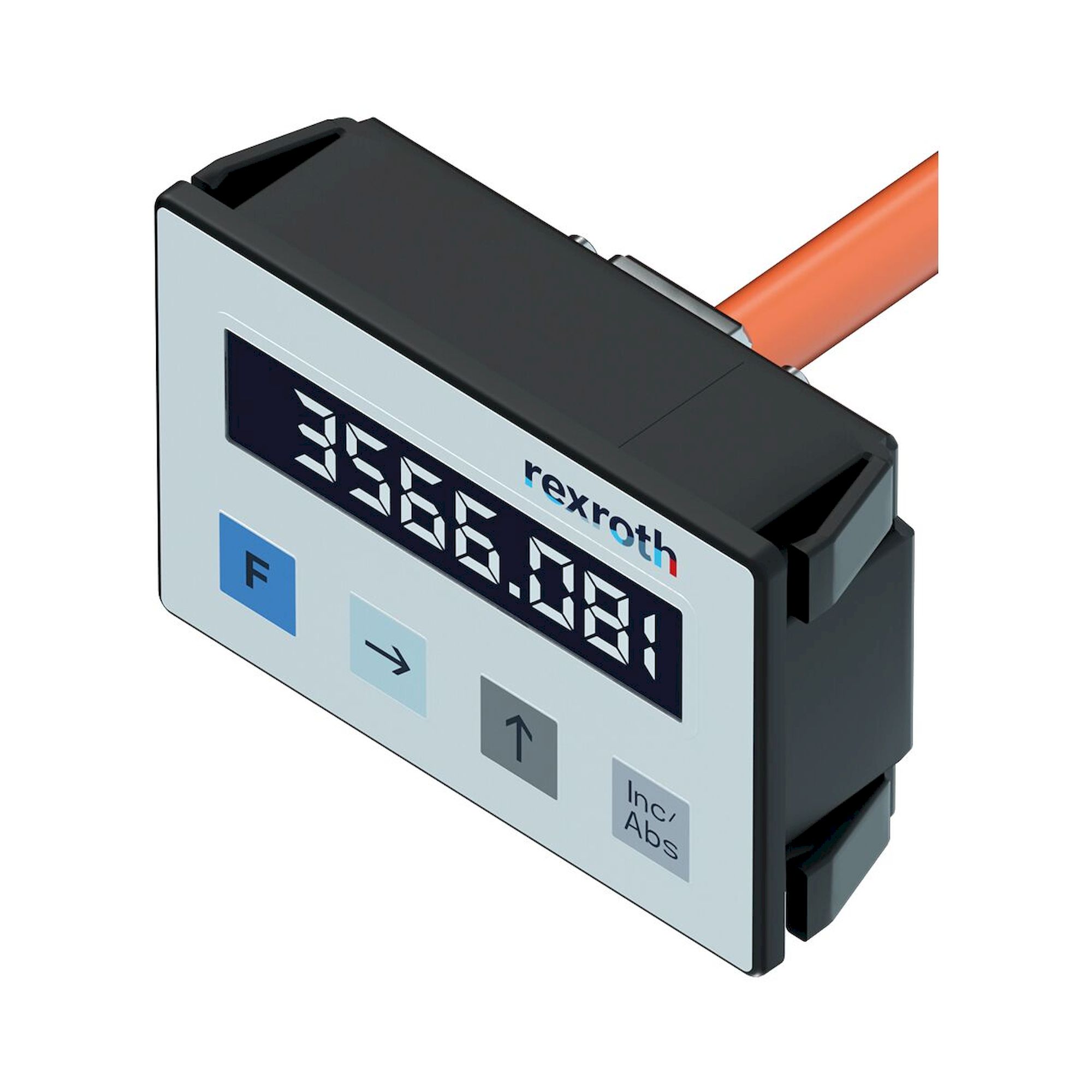

| Afficheur numérique TTL | R168393000 | Sortie signal TTL |
| Filtre antiparasites IMSC | R168393010 | Protection CEM pour le signal de mesure |

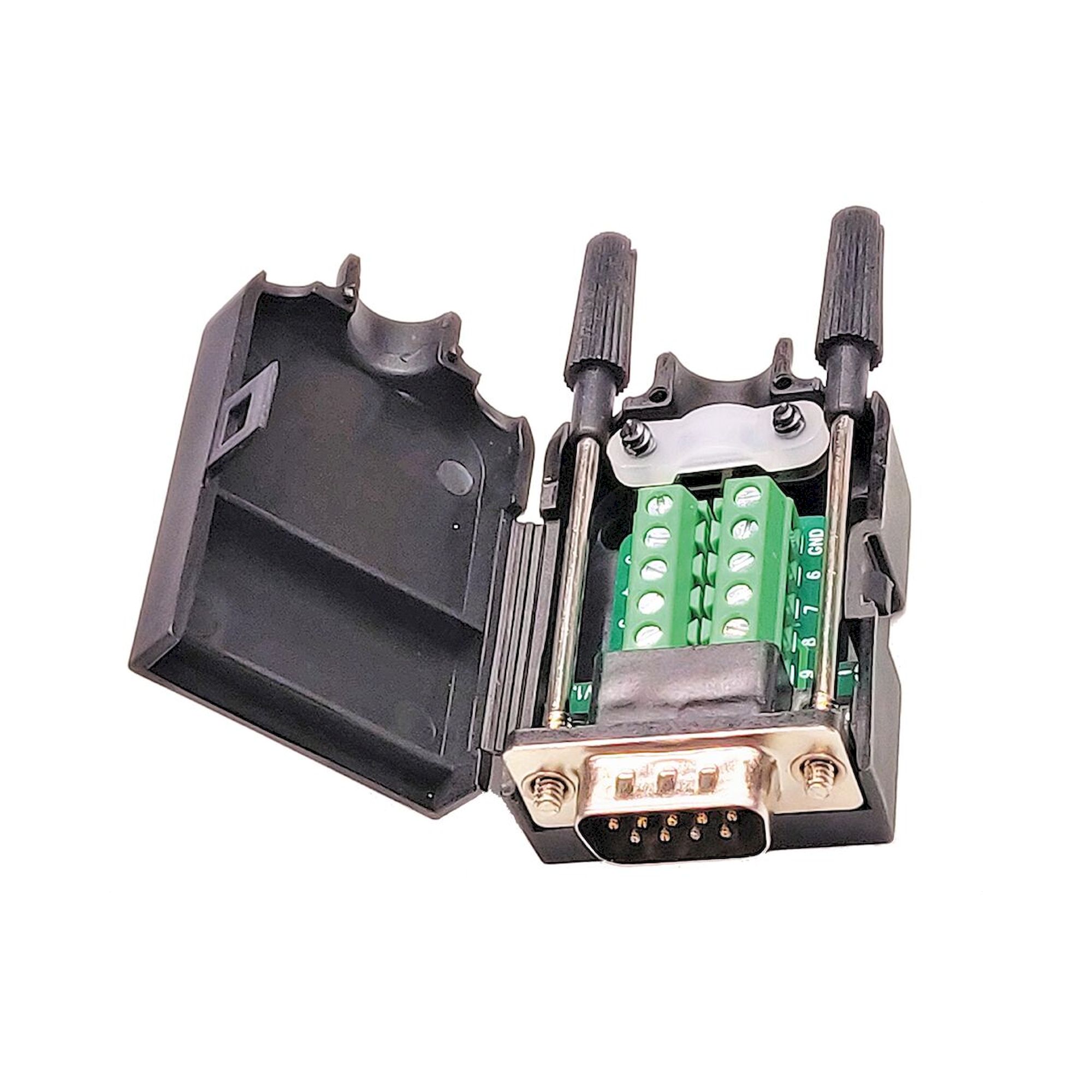

| Adaptateur DSUB 9 broches | R348112905 | Adaptateur breakout pour connexion à la commande |
Domaines d'application typiques: Axes linéaires sur machines-outils avec mesure directe en remplacement des règles externes, retour de position dans les automatismes de manutention et portiques, systèmes de mesure compacts dans les bancs d'essai et les machines à mesurer tridimensionnelles, et mise à niveau de guidages linéaires existants avec mesure de position directe.
