Système de transport à chaîne Bosch Rexroth VarioFlow
Technologies d’assemblage Bosch Rexroth
Le système de transport à chaîne Bosch Rexroth VarioFlow+ est un concept de convoyage modulaire pour le transport continu et cadencé de porte-pièces, conteneurs et ensembles le long de lignes d'assemblage et de contrôle. Le système est disponible en variante aluminium de base (AL), en variante acier inoxydable (STS) pour les environnements à exigences hygiéniques, et en variante ESD pour les zones EPA. Des chaînes de transport en trois largeurs (65+, 90+, 120+ et 160+/320+) et des courbes à 30°, 45°, 90° et 180° permettent toute topologie de piste.
Les systèmes de porte-pièces (WT), guidages latéraux, convoyeurs à pinces et outils spécifiques complètent le kit. VarioFlow+ est compatible avec les systèmes de transfert Bosch Rexroth TS 2plus et TS 5 et peut être étendu avec des transferts de tronçon, des séparateurs et des unités de positionnement en lignes d'assemblage complètes.

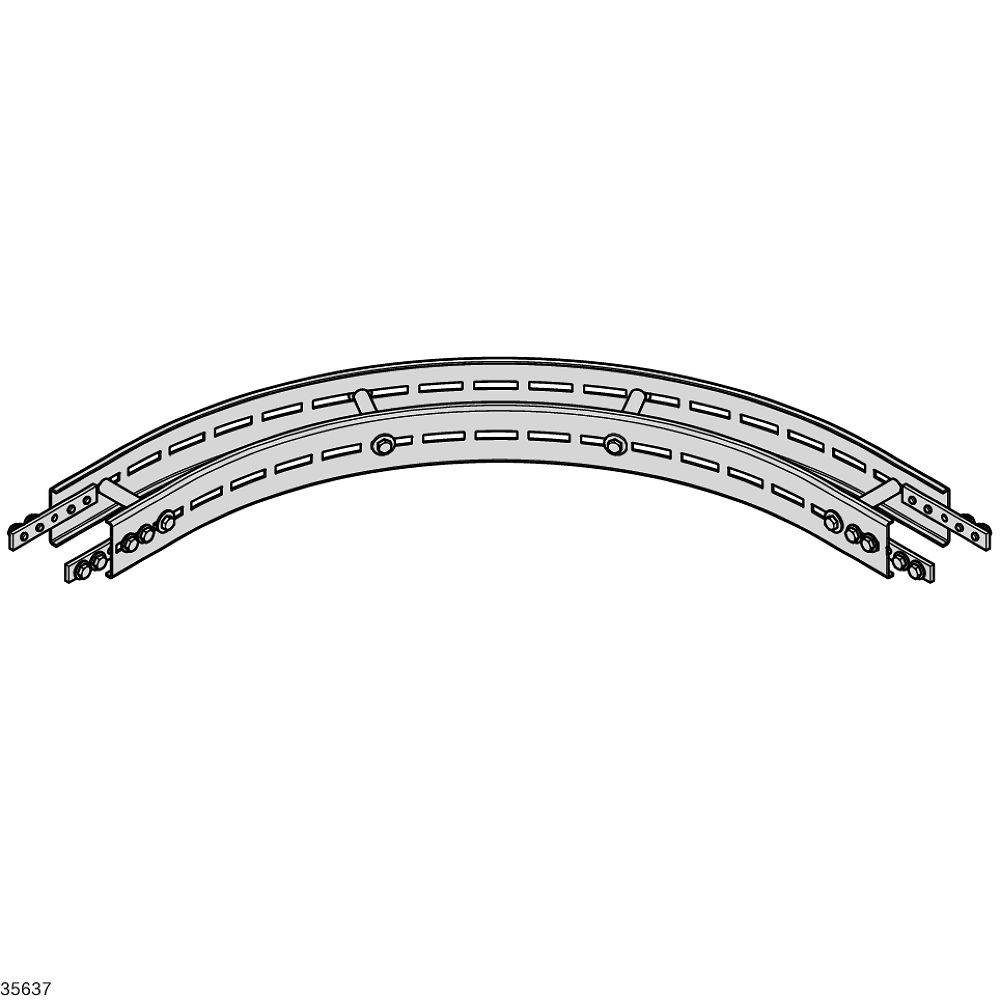

Système VarioFlow plus acier inoxydableCourbes horizontales STS 30°/45°/90°, R500-R700, toutes largeurs
Convoyeur à pinces Bosch RexrothUnité de réglage et kit de connexion pour largeurs de voie variables

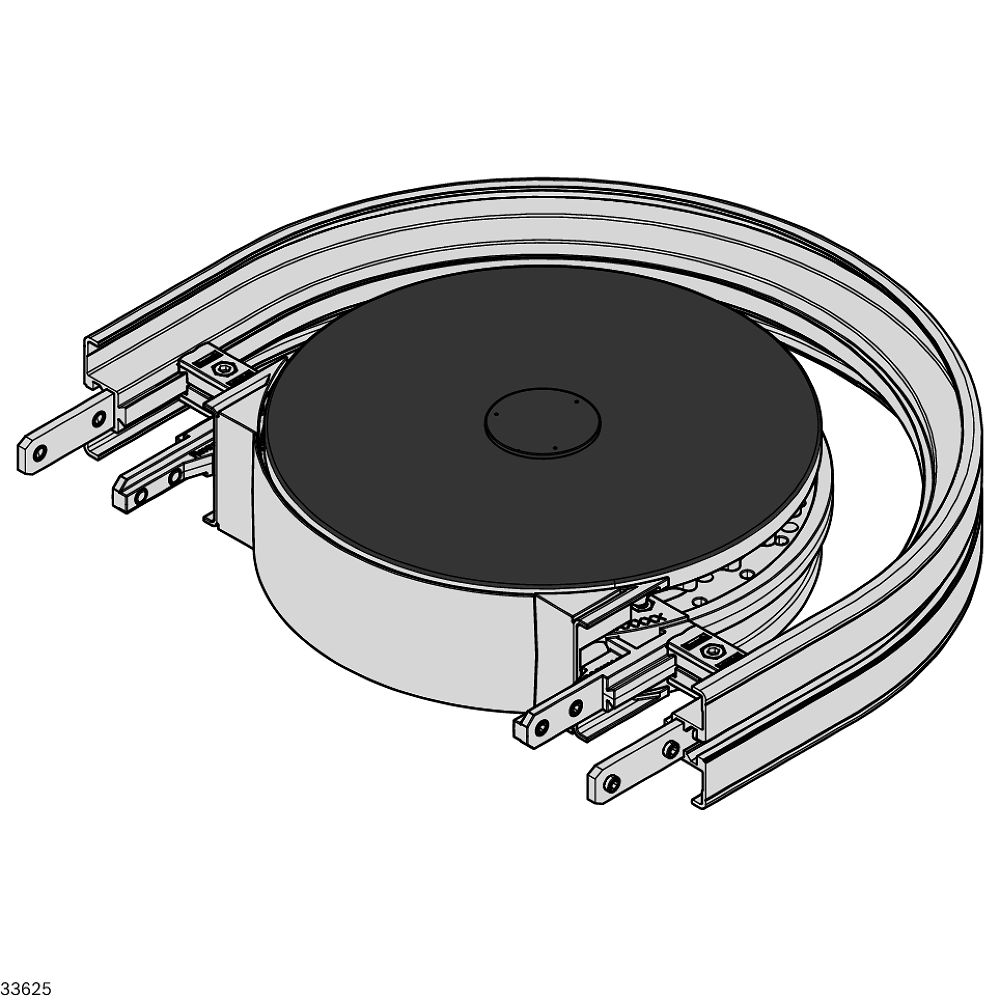

Système VarioFlow plus ESDChaîne ESD et roues de courbe, largeurs 65+ et 90+
Chaîne de transport Bosch RexrothMaillons FLAT, FRICTION, UNIVERSAL, CLEATED - 65+, 90+, 120+

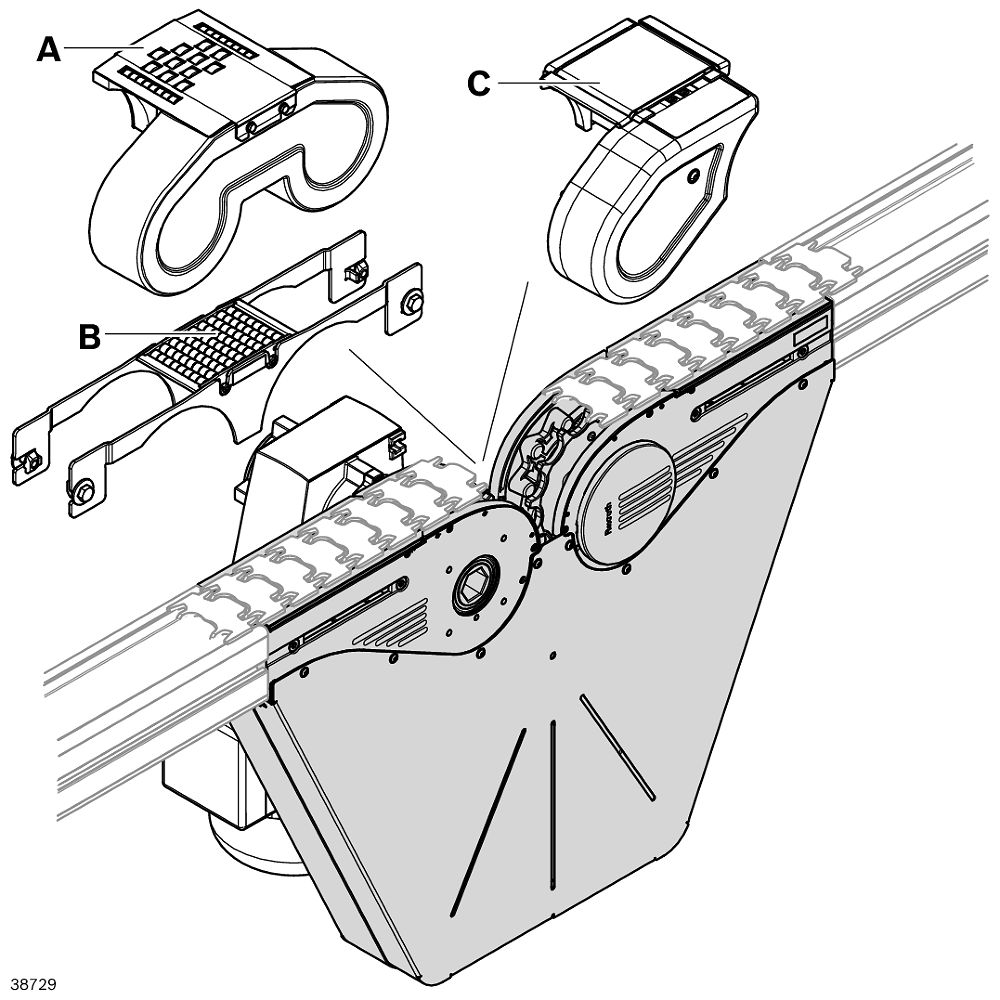

Système VarioFlow plus aluminiumUnités de base AL DIRECT, glissière PREMIUM, connecteurs de profil
Outils Bosch RexrothOutil de cintrage, jeux de galets, cisaille et outils de montage
Guide latéral Bosch RexrothRails de profil, tiges de guidage, têtes de serrage et plaques d'espacement
Système de porte-pièces Bosch RexrothPlaques glissantes, séparateurs, unités de positionnement, transferts de tronçon

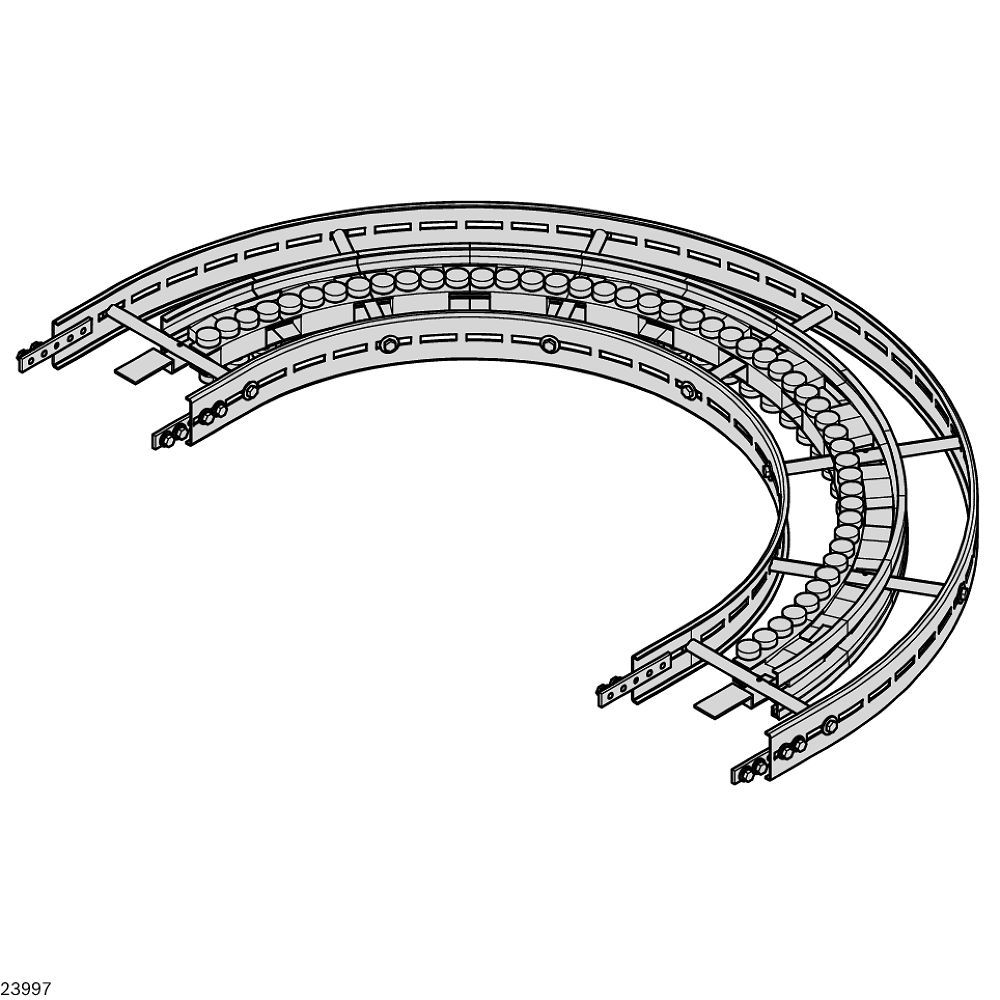

VarioFlow+ acier inoxydable STSProfilé de tronçon, consoles et courbes en acier inox, 65+/90+/120+
| Caractéristique | AL (Aluminium) | STS (Acier inox) | ESD |
|---|---|---|---|
| Matériau principal | Aluminium | Acier inox (tube 48,3x1,5 mm) | Aluminium avec chaîne ESD |
| Courbes | 30°, 45°, 90°, 180° AL | 30°, 45°, 90° HOR STS, R500-R700 | 30°, 45°, 90°, 180° AL ESD |
| Largeurs de chaîne | 65+, 90+, 120+, 160+, 240+, 320+ | 65+, 90+, 120+ | 65+, 90+ |
| Application | Ligne d'assemblage standard | Hygiène, alimentaire, pharma | Zone EPA, assemblage électronique |
| Unité de base directe | 3842546120-3842546125 | Profilé de tronçon STS1/2 | Chaîne ESD 3842546088/89 |
Domaines d'application typiques: Lignes d'assemblage manuelles et semi-automatisées en électronique, automobile et fabrication d'appareils, zones EPA avec chaîne ESD, production alimentaire et pharmaceutique avec la variante acier inoxydable (STS), systèmes de convoyage en salle propre, et liaisons de transfert entre les systèmes de transfert Bosch Rexroth TS 2plus/TS 5 et les postes de travail manuels.
- Bosch Rexroth 3842555823. Verbindungssatz, 160+ BRIDGE ACT T3 201,53 €Excl. 19% VAT , excl. Shipping Cost
- Bosch Rexroth 3842555822. Verbindungssatz, 120+ BRIDGE ACT T3 049,64 €Excl. 19% VAT , excl. Shipping Cost
- Bosch Rexroth 3842555821. Verbindungssatz, 90+ BRIDGE ACT T2 896,40 €Excl. 19% VAT , excl. Shipping Cost
- Bosch Rexroth 3842555820. Verbindungssatz, 65+ BRIDGE ACT T2 743,15 €Excl. 19% VAT , excl. Shipping Cost
- Bosch Rexroth 3842553038. Basiseinheit 90+ AL CURVE WH ESD2 618,84 €Excl. 19% VAT , excl. Shipping Cost
- Bosch Rexroth 3842553037. Basiseinheit 65+ AL CURVE WH ESD2 606,72 €Excl. 19% VAT , excl. Shipping Cost
- Bosch Rexroth 3842558002. Verbindungssatz VF+ 90 Bridge Belt L2 606,72 €Excl. 19% VAT , excl. Shipping Cost
- Bosch Rexroth 3842558003. Verbindungssatz VF+ 90 Bridge Belt R2 606,72 €Excl. 19% VAT , excl. Shipping Cost
- Bosch Rexroth 3842558000. Verbindungssatz VF+ 65 Bridge Belt L2 424,86 €Excl. 19% VAT , excl. Shipping Cost
- Bosch Rexroth 3842558001. Verbindungssatz VF+ 65 Bridge Belt R2 424,86 €Excl. 19% VAT , excl. Shipping Cost
- Bosch Rexroth 3842552900. Transmissionsantrieb, VF+ TRANSMISSION KIT2 139,90 €Excl. 19% VAT , excl. Shipping Cost
- Bosch Rexroth 3842553070. Schranke, VFPlus FLOW CONTROL1 964,20 €Excl. 19% VAT , excl. Shipping Cost
- Profilé support 160-320+ AL, anodisé, L6070 - Bosch Rexroth 38425467051 724,32 €Excl. 19% VAT , excl. Shipping Cost
- Bosch Rexroth 3842553915. Basiseinheit, 90+ STS CONNECT DIR.1 721,97 €Excl. 19% VAT , excl. Shipping Cost
