Was sind Lupenleuchten und in welchen Industriezweigen werden sie eingesetzt?

Lupenleuchten sind Arbeitsplatzbeleuchtungen mit integrierter Vergrößerungsoptik, die typischerweise Vergrößerungen von 3 bis 5 Dioptrien bieten und gleichzeitig eine gleichmäßige LED-Ausleuchtung gewährleisten. Diese Präzisionsgeräte finden hauptsächlich Anwendung in der Elektronikfertigung, Qualitätskontrolle, Feinmechanik, medizinischen Geräteherstellung und in ESD-geschützten Arbeitsplätzen, wo eine detailgenaue Sichtinspektion von Bauteilen im Submillimeterbereich erforderlich ist. Moderne Systeme wie die Waldmann TEVISIO-Serie oder Lico Big Eye-Modelle kombinieren hocheffiziente LED-Technik mit entspiegelten Lupenoptiken für ermüdungsfreies Arbeiten bei kritischen Montageprozessen.

Welche technischen Kriterien sind bei der Auswahl von Lupenleuchten entscheidend?

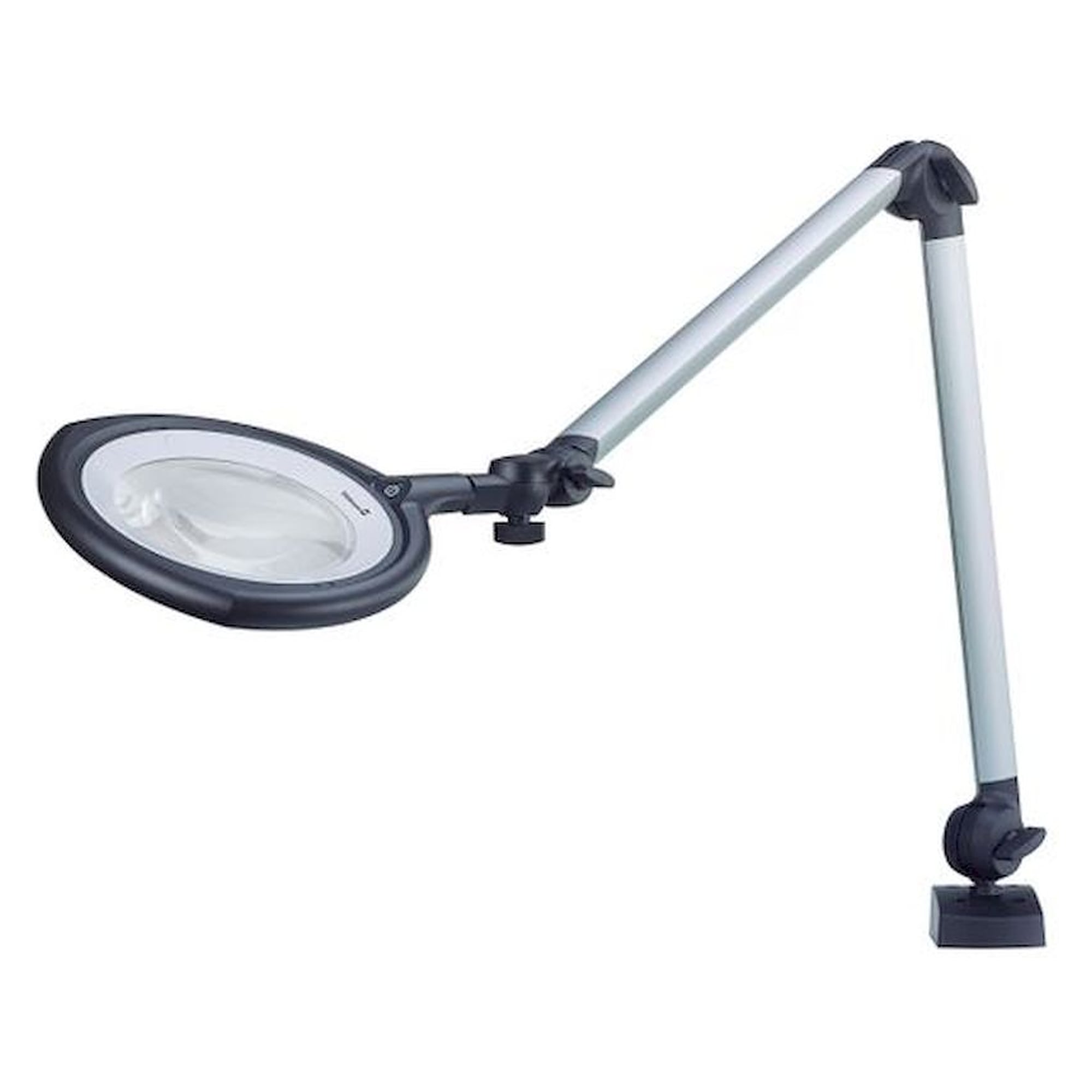

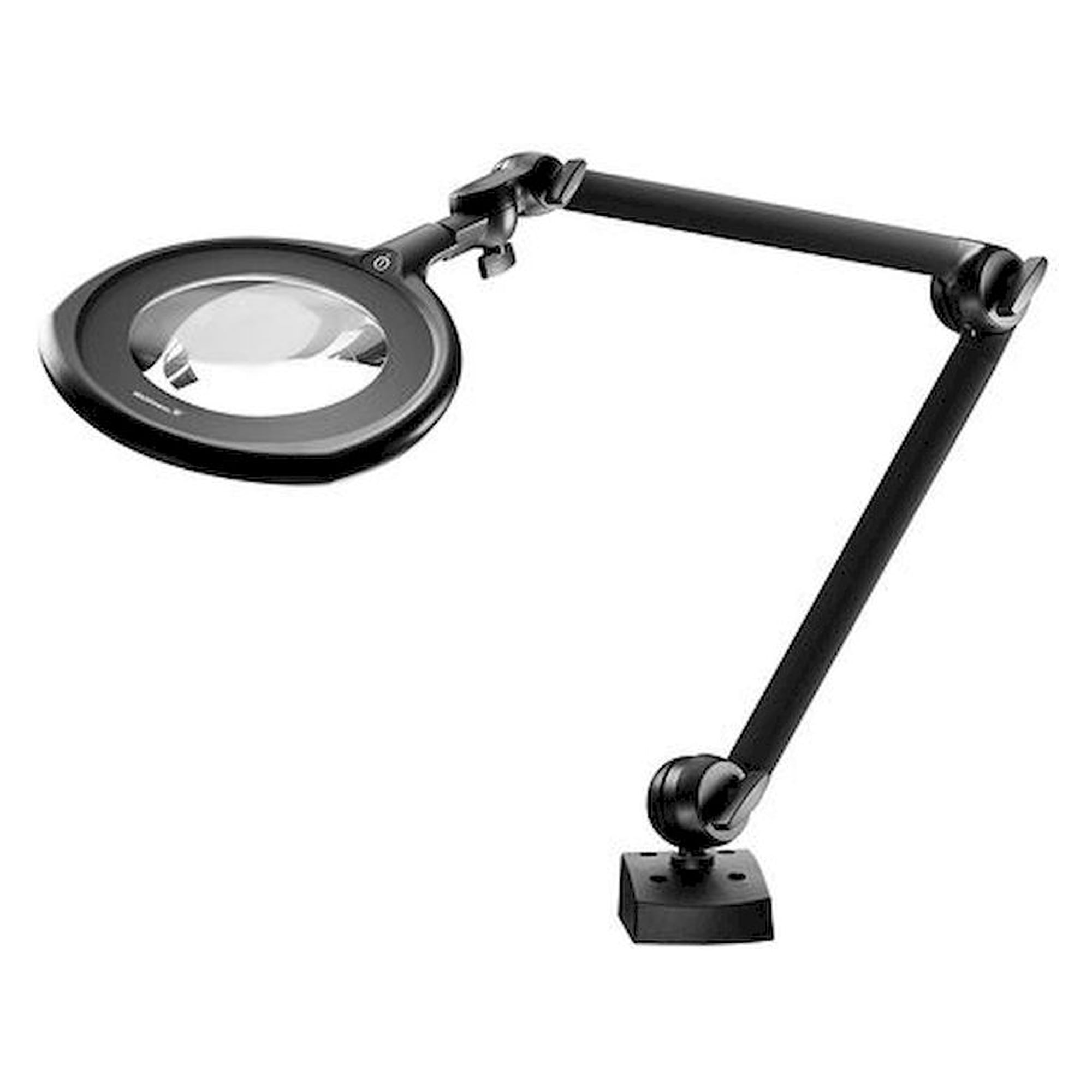

Die Vergrößerungsstärke in Dioptrien bestimmt den Einsatzbereich, wobei 3 Dioptrien für allgemeine Montagearbeiten und 4-5 Dioptrien für Feinarbeiten wie SMD-Bestückung geeignet sind. Die Lichttemperatur variiert zwischen 3000K für warmes Licht und 4000K für tageslichtähnliche Beleuchtung, während spezielle UV-LED-Varianten wie die Lico UV-Modelle für Fluoreszenz-Prüfungen eingesetzt werden. Der Leuchtendurchmesser beeinflusst das Sichtfeld, und entspiegelte Versionen wie die Waldmann TEVISIO RLLQ 48/2 AR reduzieren störende Reflexionen bei hochglänzenden Oberflächen erheblich.

Welche Normen und Zertifizierungen gelten für industrielle Lupenleuchten?

Industrielle Lupenleuchten müssen die DIN EN 12464-1 für Arbeitsplatzbeleuchtung erfüllen, die Mindestbeleuchtungsstärken von 500 bis 1500 Lux für Feinarbeiten vorschreibt. ESD-Arbeitsplätze erfordern zusätzlich die Konformität mit DIN EN 61340-5-1 für elektrostatischen Schutz, weshalb Modelle wie die Lico ESD-Serie und Waldmann ESD-Lupenleuchten spezielle antistatische Eigenschaften aufweisen. Die CE-Kennzeichnung nach EMV-Richtlinie 2014/30/EU und Niederspannungsrichtlinie 2014/35/EU ist für alle Geräte verpflichtend, während medizinische Anwendungen zusätzlich die DIN EN 60601-1 für Medizinprodukte berücksichtigen müssen.

Worin unterscheiden sich LED-Lupenleuchten von UV-Lupenleuchten in der praktischen Anwendung?

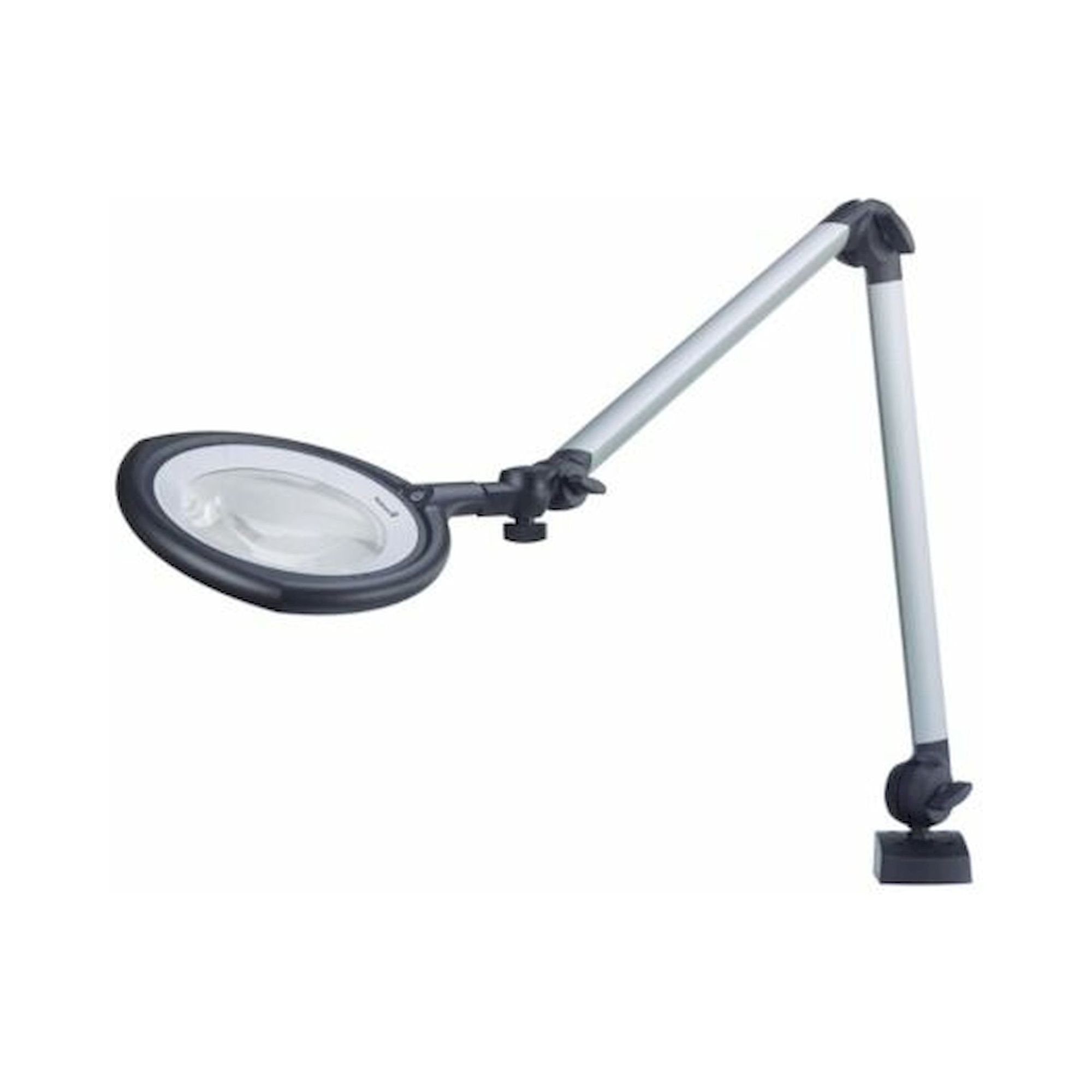

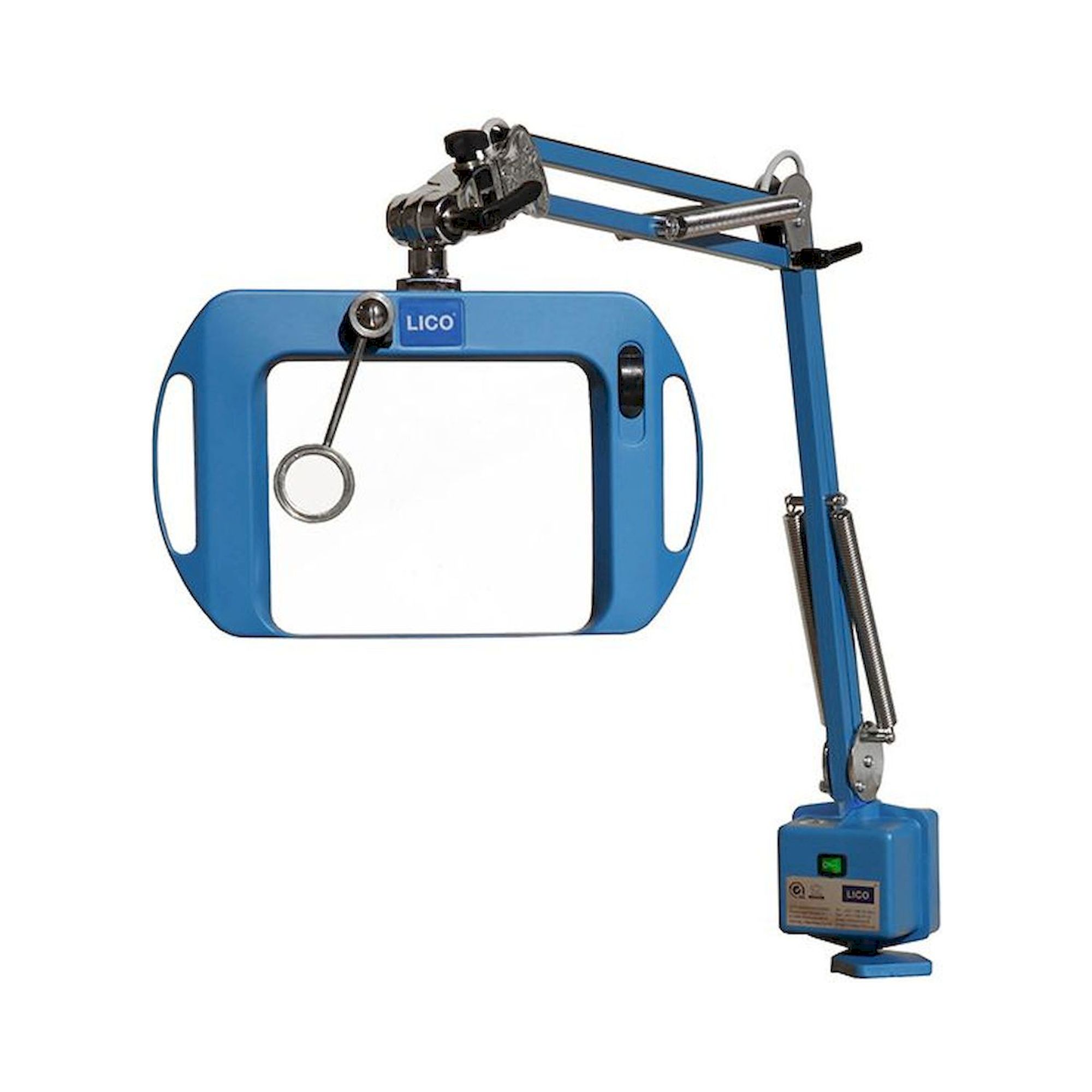

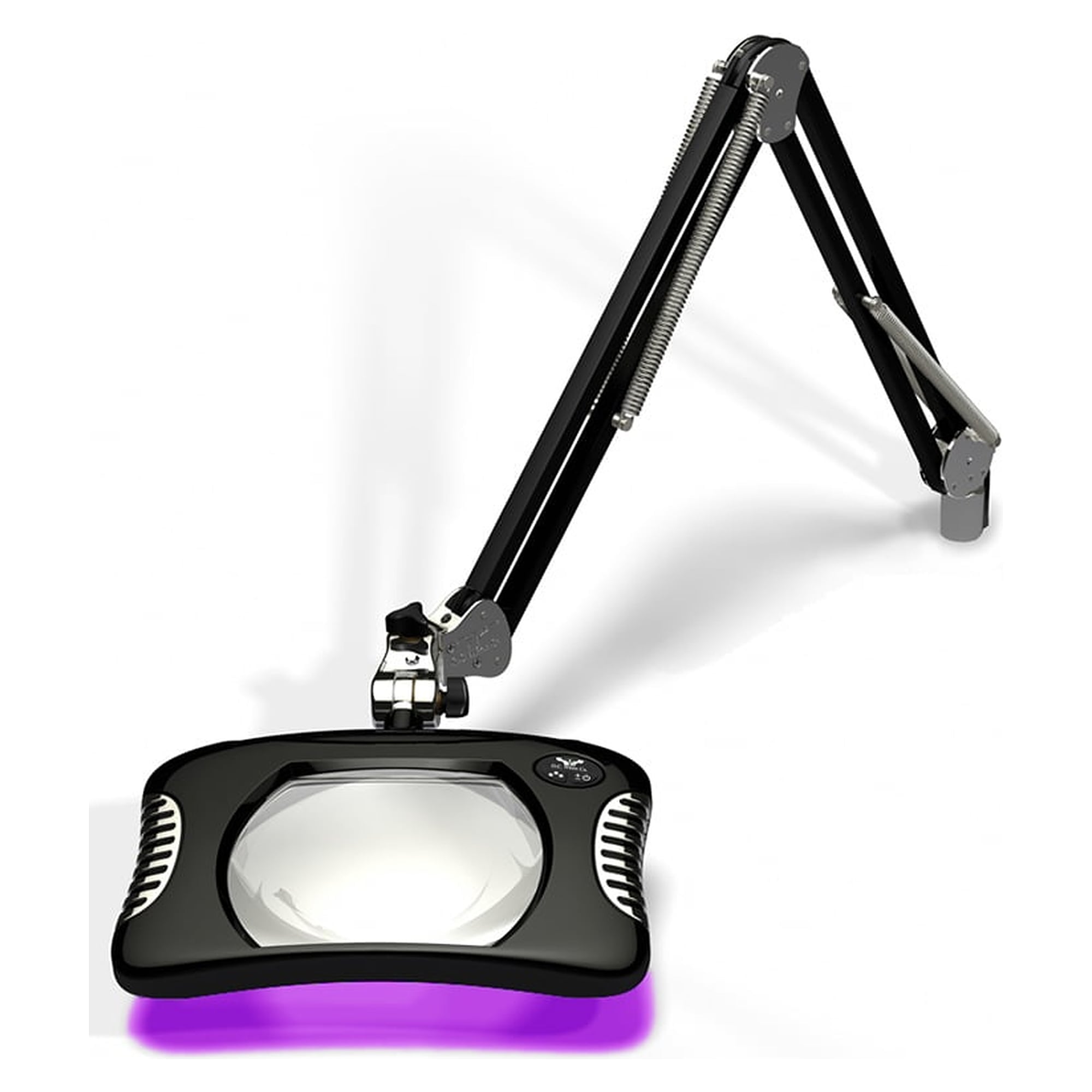

Standard-LED-Lupenleuchten wie die Waldmann TEVISIO-Serie bieten tageslichtähnliche Beleuchtung mit 4000K Farbtemperatur für allgemeine Montage- und Prüfarbeiten, während UV-LED-Modelle wie die Lico UV-BB-Varianten spezielle 365nm-Wellenlängen für Fluoreszenz-Prüfungen von Leiterplatten, Lötstellenkontrolle und Materialtests erzeugen. Entspiegelte Ausführungen reduzieren Blendungen bei reflektierenden Oberflächen um bis zu 90%, was bei längeren Arbeitszeiten an metallischen Bauteilen entscheidend ist. Die Gestängelänge variiert zwischen Standardausführung und langen Varianten für erweiterte Reichweite bei größeren Werkstücken oder beengten Platzverhältnissen.

Welche Installationsanforderungen und Anschlussmöglichkeiten bieten Lupenleuchten?

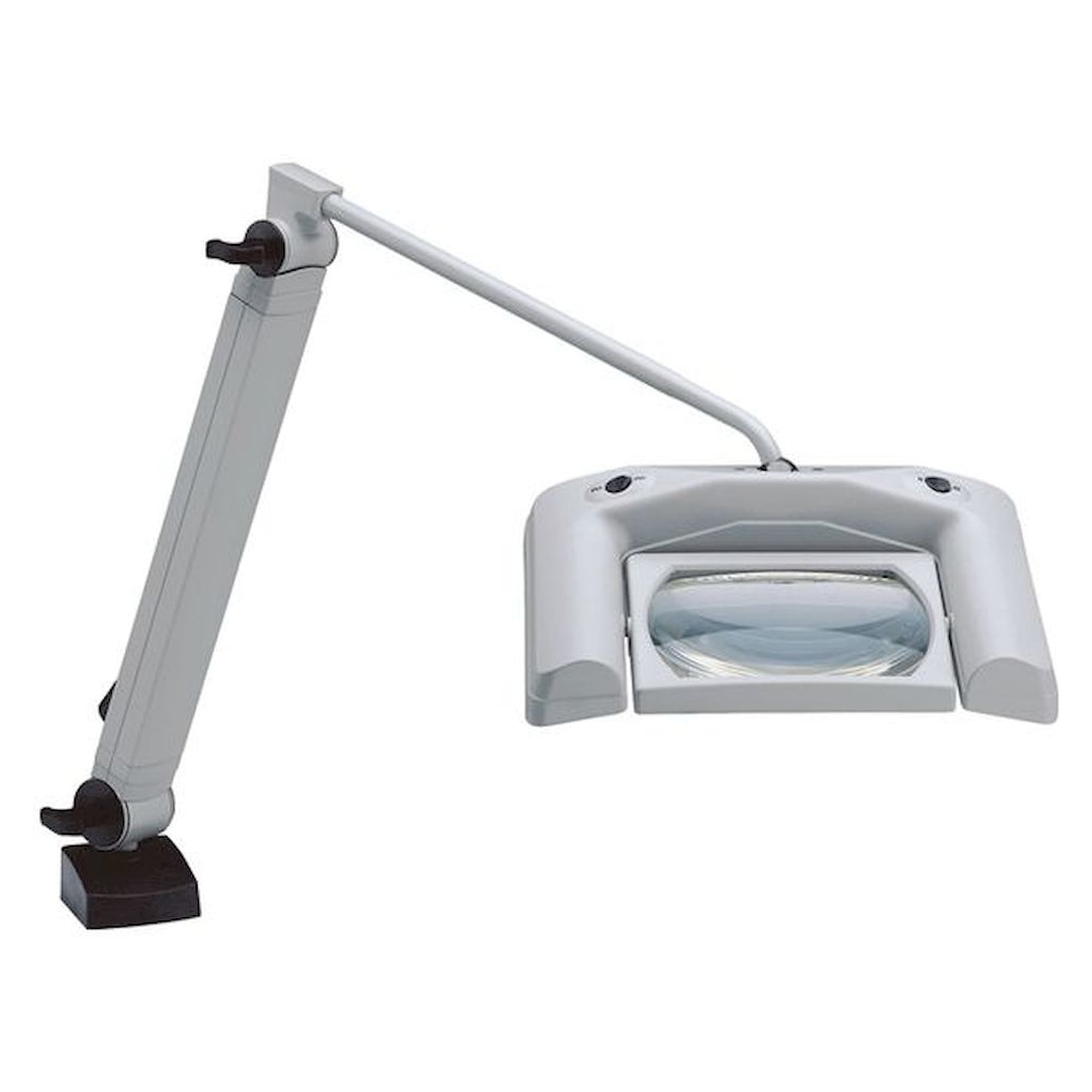

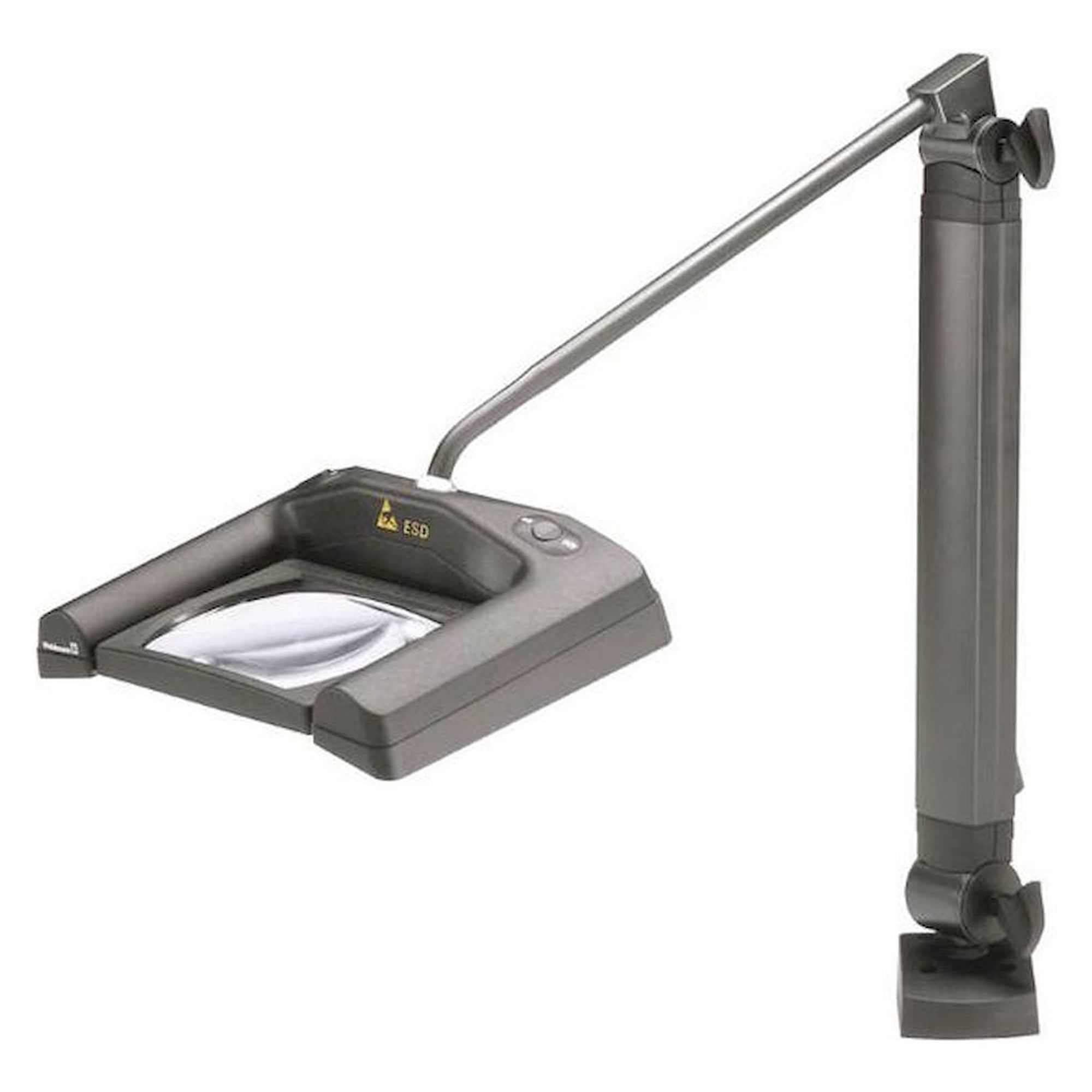

Moderne Lupenleuchten werden typischerweise mit flexiblen Gelenkarm-Systemen an Tischklemmen, Wandkonsolen oder direkt am Arbeitsplatz-Gestell montiert, wobei die Schwenkbereiche horizontal 360° und vertikal 180° betragen. Der elektrische Anschluss erfolgt standardmäßig über 230V-Netzstecker, während ESD-Varianten zusätzliche Erdungsanschlüsse für die antistatische Verkettung benötigen. Systeme wie die Waldmann SNLQ-Serie bieten integrierte Dimm-Funktionen über Touchschalter, und die Kompatibilität zu bestehenden Arbeitsplatz-Systemen ist durch genormte Befestigungsschnittstellen nach DIN 68877 gewährleistet.

Welche Schutzklassen und Betriebsbedingungen erfüllen industrielle Lupenleuchten?

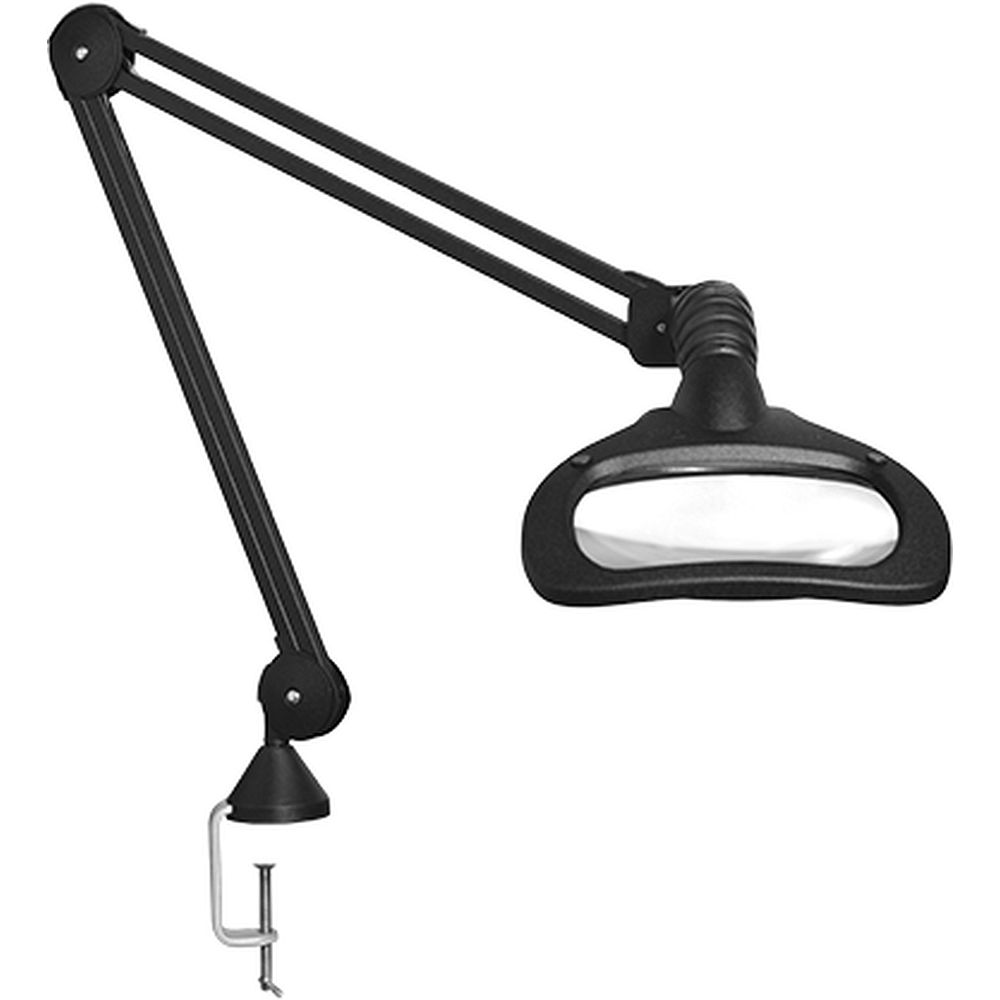

Industrielle Lupenleuchten erreichen typischerweise Schutzart IP20 für den Innenbereich und sind für Umgebungstemperaturen von +5°C bis +40°C bei relativer Luftfeuchtigkeit bis 80% ausgelegt. ESD-konforme Modelle wie die Visionluxo WAVE ESD-Serie weisen Ableitwiderstände zwischen 10^6 und 10^9 Ohm auf und erfüllen damit die Anforderungen der DIN EN 61340-5-1 für elektrostatisch geschützte Arbeitsplätze. Die LED-Lebensdauer beträgt mindestens 50.000 Betriebsstunden bei einem Lichtstromrückgang von maximal 30%, was einer durchschnittlichen Nutzungsdauer von 10-15 Jahren im Industrieeinsatz entspricht.

Wie häufig müssen Lupenleuchten gewartet werden und welche Prüfintervalle sind erforderlich?

Die routinemäßige Wartung von Lupenleuchten umfasst die monatliche Reinigung der Linsenoberflächen mit antistatischen Tüchern und die halbjährliche Überprüfung der Gelenkgängigkeit sowie der elektrischen Anschlüsse. ESD-Arbeitsplätze erfordern nach DIN EN 61340-5-1 eine jährliche messtechnische Überprüfung der Ableitwiderstände durch qualifiziertes Personal, wobei die Werte zwischen 10^6 und 10^9 Ohm liegen müssen. LED-Module haben eine Nennlebensdauer von 50.000 Stunden, sodass bei durchschnittlich 8 Stunden täglichem Betrieb ein Austausch nach etwa 15 Jahren erforderlich wird, während die optischen Komponenten bei sachgemäßer Behandlung deutlich länger funktionsfähig bleiben.

Éclairage de poste de travail

Lampes loupes

Les lampes loupes associent une lentille grossissante à un éclairage LED au point de travail, pour le montage, la réparation, le brasage et le contrôle visuel. Les lentilles vont de 3 à 12 dpt : les valeurs basses offrent un large champ de vision et une grande distance de travail, les valeurs hautes grossissent davantage. Le flux lumineux se situe entre 420 lm et 1570 lm pour 5 W à 16 W, la température de couleur entre 3000 K et 6500 K. La fixation se fait par pince de table, bras articulé ou socle, et des versions ESD sont prévues pour les postes en EPA.

Accès direct à la bonne lampe loupe

Ces raccourcis filtrent dans cette catégorie.

3 dptGrossissement léger avec une bonne vue d'ensemble de la pièce.large champ de vision 3,5 dptPour le montage et le contrôle avec un outil sous la lentille.grande distance de travail 6 dptPour les brasures, les marquages et les petits composants.structures fines 12 dptFort grossissement pour les détails très petits.faible distance de travail Pince de tableSe fixe sur le plateau et se déplace facilement.sans perçage Bras articuléLampe et lentille orientables au-dessus de la pièce.libre orientation Version ESDPour les postes en EPA selon DIN EN 61340-5-1.matériau dissipatif Ra 90Juger les couleurs et les surfaces avec certitude.rendu fidèle

59 articles
8 fabricants
Prix nets hors TVA

Afficher en Vue grille Vue liste

Afficher

par page

Guide d'achat

Bien choisir : Lampes loupes

Les critères de choix : caractéristiques, comparatif et applications typiques.

Critères de choix

Critère	Valeurs dans cette catégorie	Point de décision
Dioptries	3 dpt, 3,5 dpt, 5 dpt, 6 dpt, 8 dpt, 12 dpt	Plus la valeur est élevée, plus le grossissement est fort et plus la distance de travail est courte.
Montage	Pince de table, bras articulé, socle	La pince se pose sans perçage, le socle se déplace librement.
Flux lumineux	420 lm à 1570 lm	La lampe étant proche de la pièce, des valeurs moyennes suffisent déjà.
Puissance absorbée	5 W à 16 W	La puissance suit la taille de la lentille et le flux lumineux.
Température de couleur	4000 K, 3000 K, 5000 K, 5700 K, 6200 K, 6500 K	4000 K est neutre, 3000 K plus chaud, et le contraste augmente à partir de 5000 K.
Rendu des couleurs	Ra 80, Ra 90	Ra 90 lorsque les couleurs et les surfaces doivent être jugées.
Commande	Gradable, commutable (HF)	La gradation aide face aux surfaces réfléchissantes.
Indice de protection	IP20, IP40	IP20 en intérieur sec, IP40 ajoute une protection contre les corps solides.
ESD	TEC, ESD (antistatique)	Les versions ESD sont destinées aux postes situés en EPA.
Tension d'alimentation	100-240 V, 230 V, 24 V, 110-240 V, 100 V	Le secteur domine, le 24 V convient aux systèmes de poste en très basse tension.
Fabricant	Glamox, Waldmann, Daylight, Bernstein, Eschenbach, LED2WORK, Visionluxo, Light4Vision	Les séries vont de KFM et Circus à TEVISIO et Wave.

Questions fréquentes

Quelle valeur en dioptries choisir ?: Les lentilles vont de 3 à 12 dpt. De 3 à 3,5 dpt, le champ de vision reste large et laisse la place à un outil sous la lentille. À partir de 6 dpt, le grossissement est plus fort mais la lentille se rapproche de la pièce.
Comment fixer une lampe loupe ?: La pince de table est la solution courante : elle se serre sur le plateau sans perçage. Il existe aussi des versions sur bras articulé et sur socle, que l'on déplace librement.

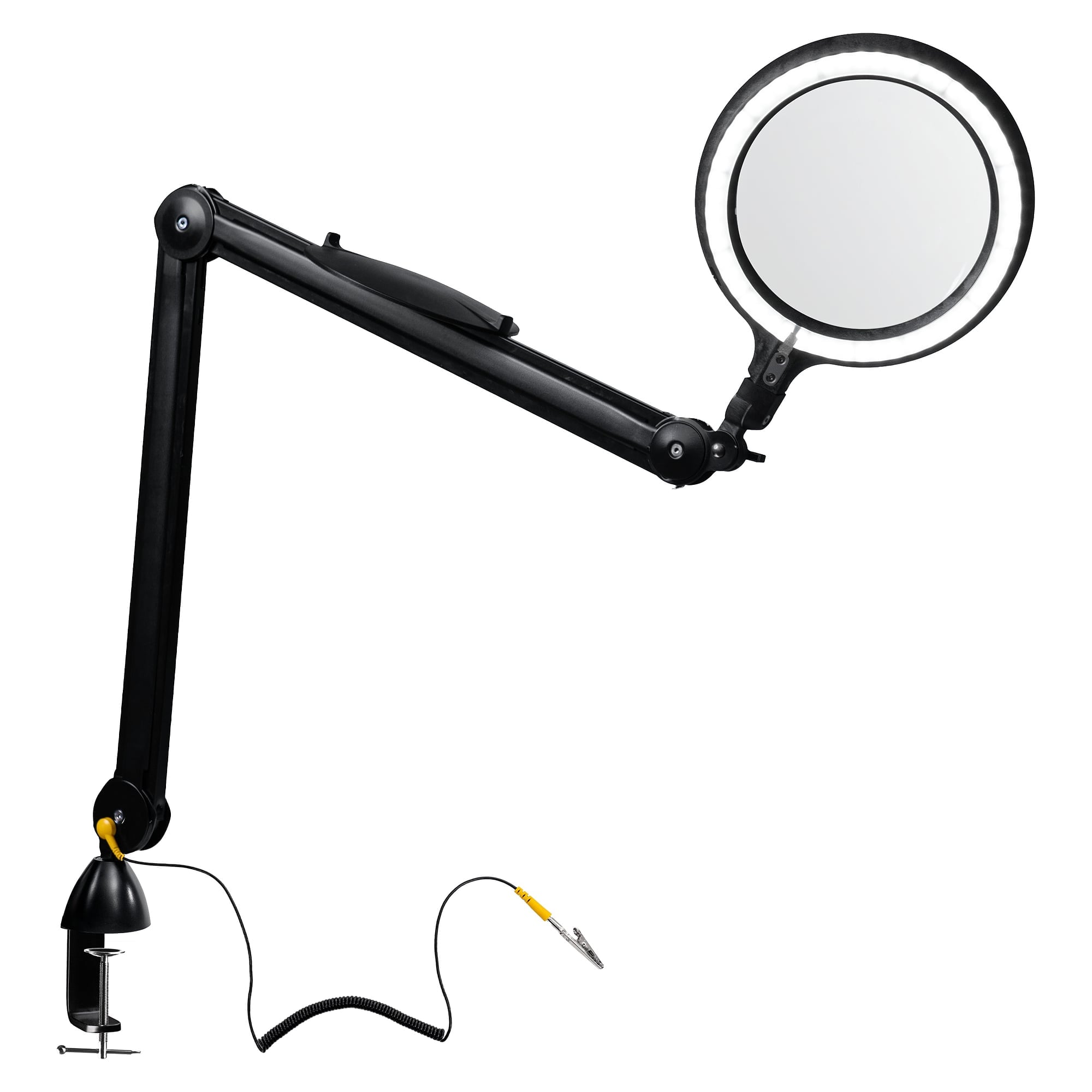

Existe-t-il des lampes loupes ESD ?: Oui. Le filtre ESD permet de sélectionner les versions dissipatives destinées aux postes en EPA selon DIN EN 61340-5-1.
Quelle est la luminosité de ces lampes ?: Le flux lumineux se situe entre 420 lm et 1570 lm pour une puissance absorbée de 5 W à 16 W. La lampe étant proche de la pièce, ces valeurs éclairent le champ de vision de façon régulière.
Quelle température de couleur convient ?: À 4000 K la lumière est neutre et convient à la plupart des postes. 3000 K est plus chaud, tandis que 5000 K à 6500 K augmentent le contraste au contrôle visuel. Ra 90 restitue les couleurs plus fidèlement que Ra 80.
