ESD Beutel
Emballages ESD
Les sacs ESD se distinguent par leurs propriétés électrostatiques précises : les sacs blindants (shielding) offrent une atténuation du champ électrique > 35 dB selon IEC 61340-5-1, tandis que les sacs conducteurs atteignent une résistance de surface < 10⁵ Ω et les sacs dissipatifs une résistance comprise entre 10⁵ et 10¹¹ Ω. Les sacs barrière à l'humidité (Moisture Barrier Bags) garantissent en plus une perméabilité à la vapeur d'eau < 0,002 g/m²/24h, indispensable pour les composants MSL sensibles selon IPC/JEDEC J-STD-033.
En tant que distributeur spécialisé en équipements ESD, esd.equipment propose une gamme complète de sacs ESD - des sacs d'emballage standard aux solutions salle blanche certifiées ISO Classe 5 - couvrant toutes les exigences des normes IEC 61340-5-1, DIN EN 61340-5-2 et ANSI/ESD S541. Chaque type de sac est sélectionné pour garantir une protection optimale des composants électroniques sensibles (ESDS) tout au long de la chaîne logistique.
Catégories

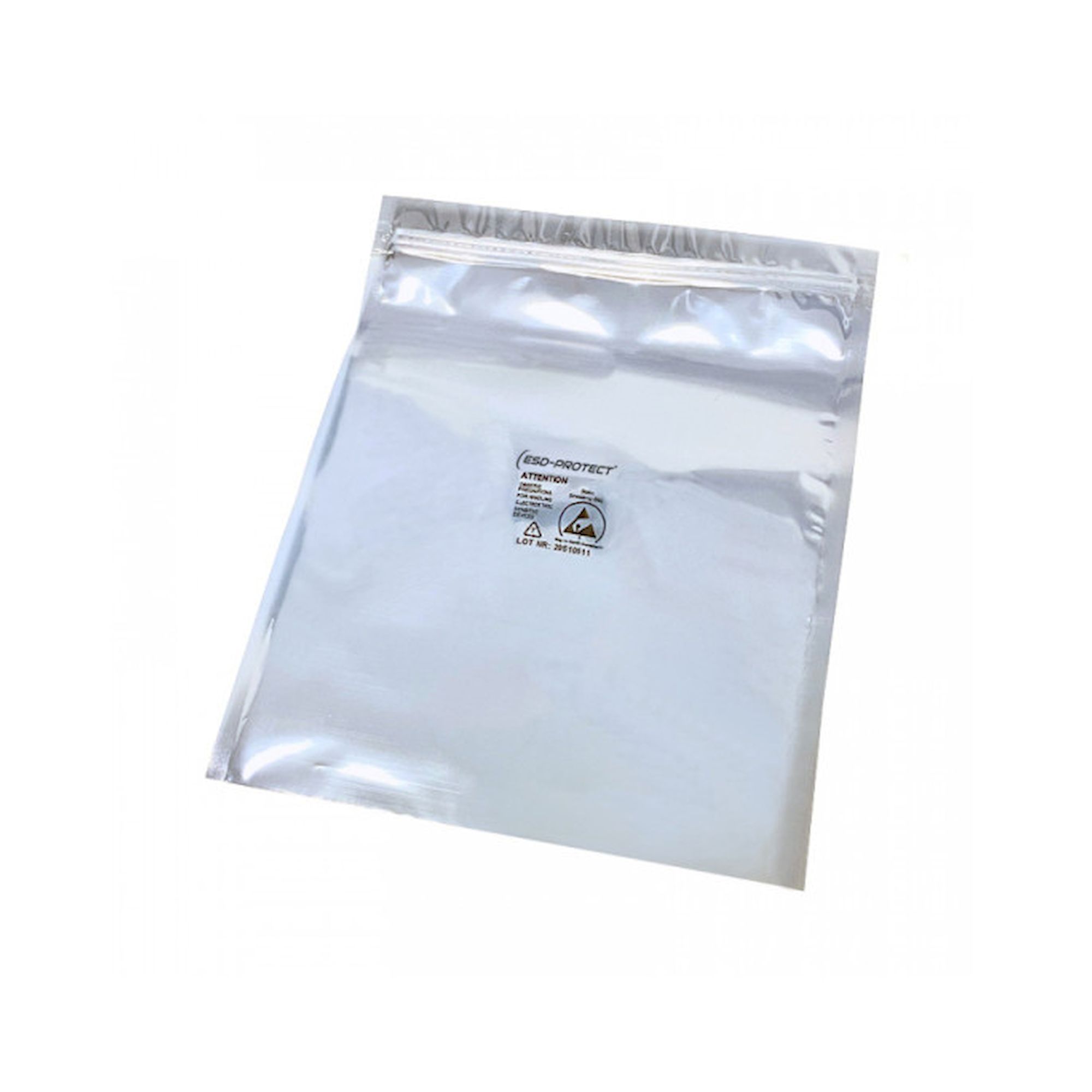

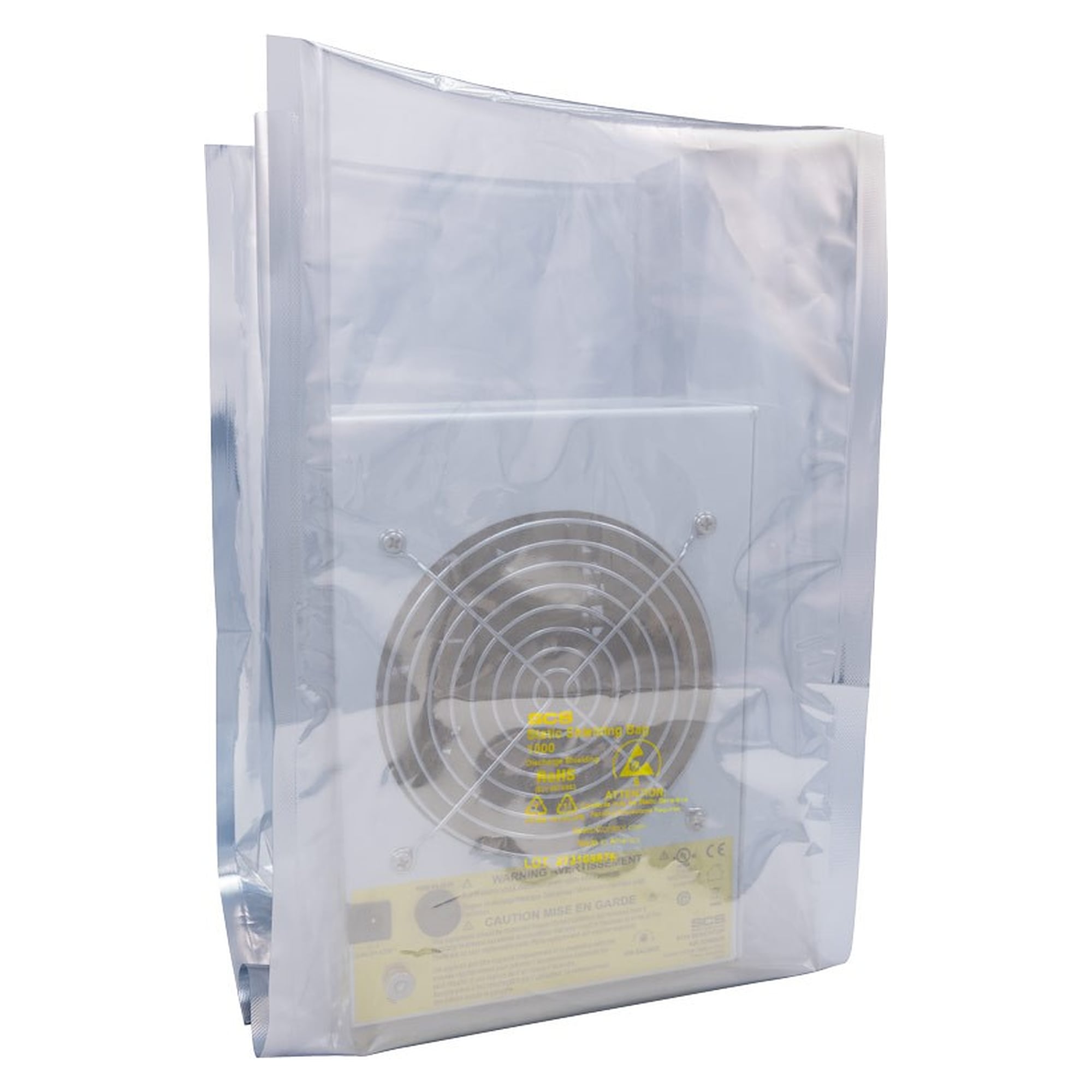

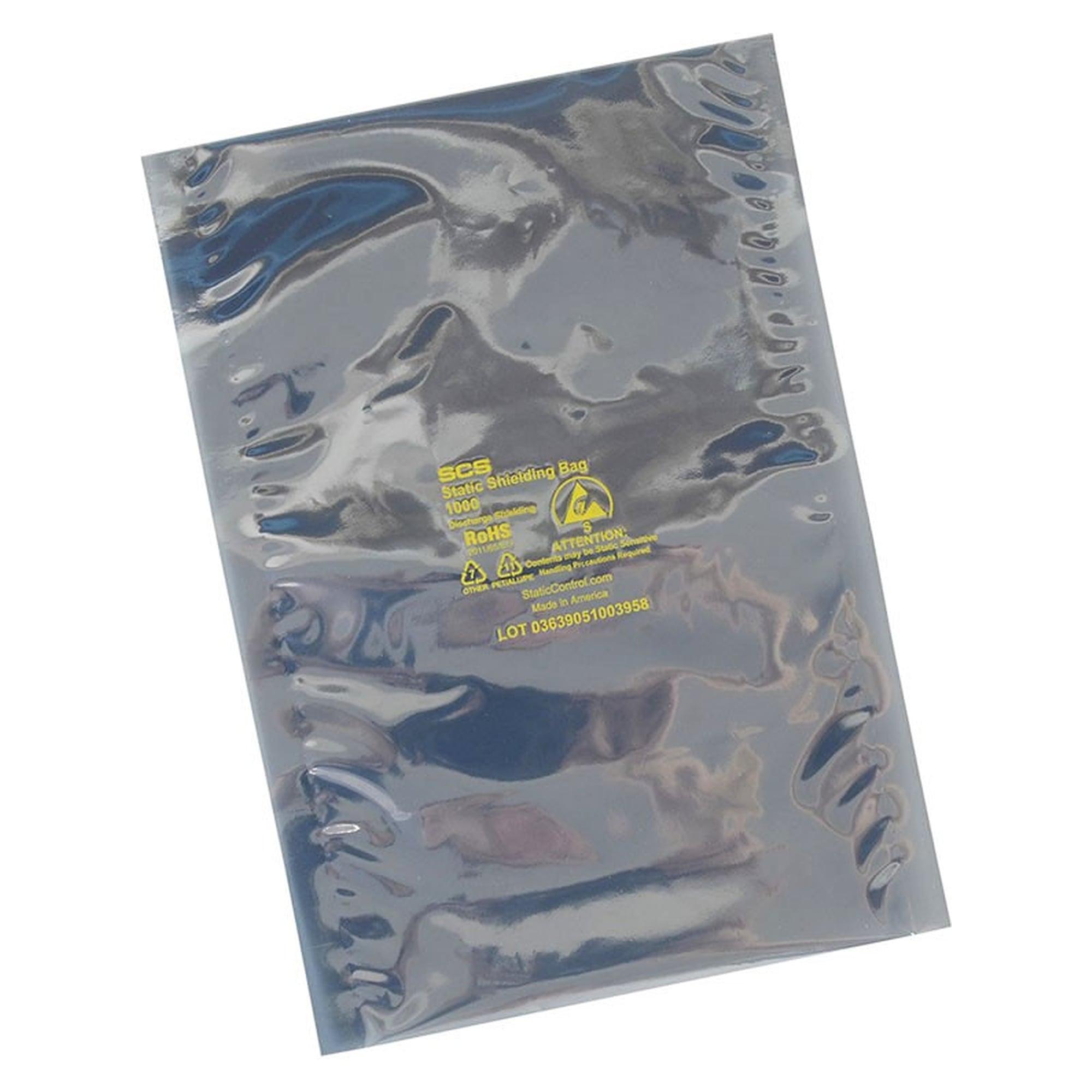

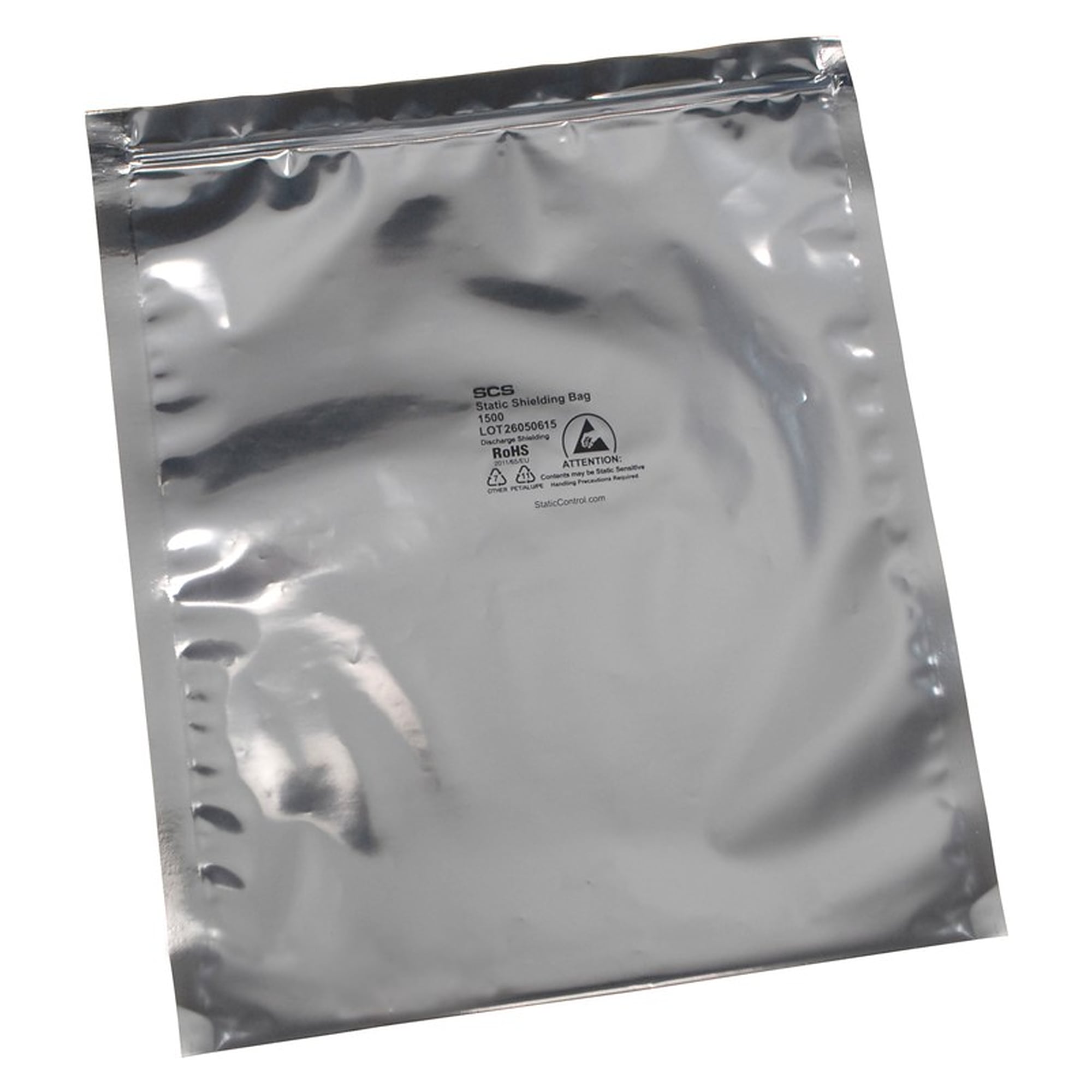

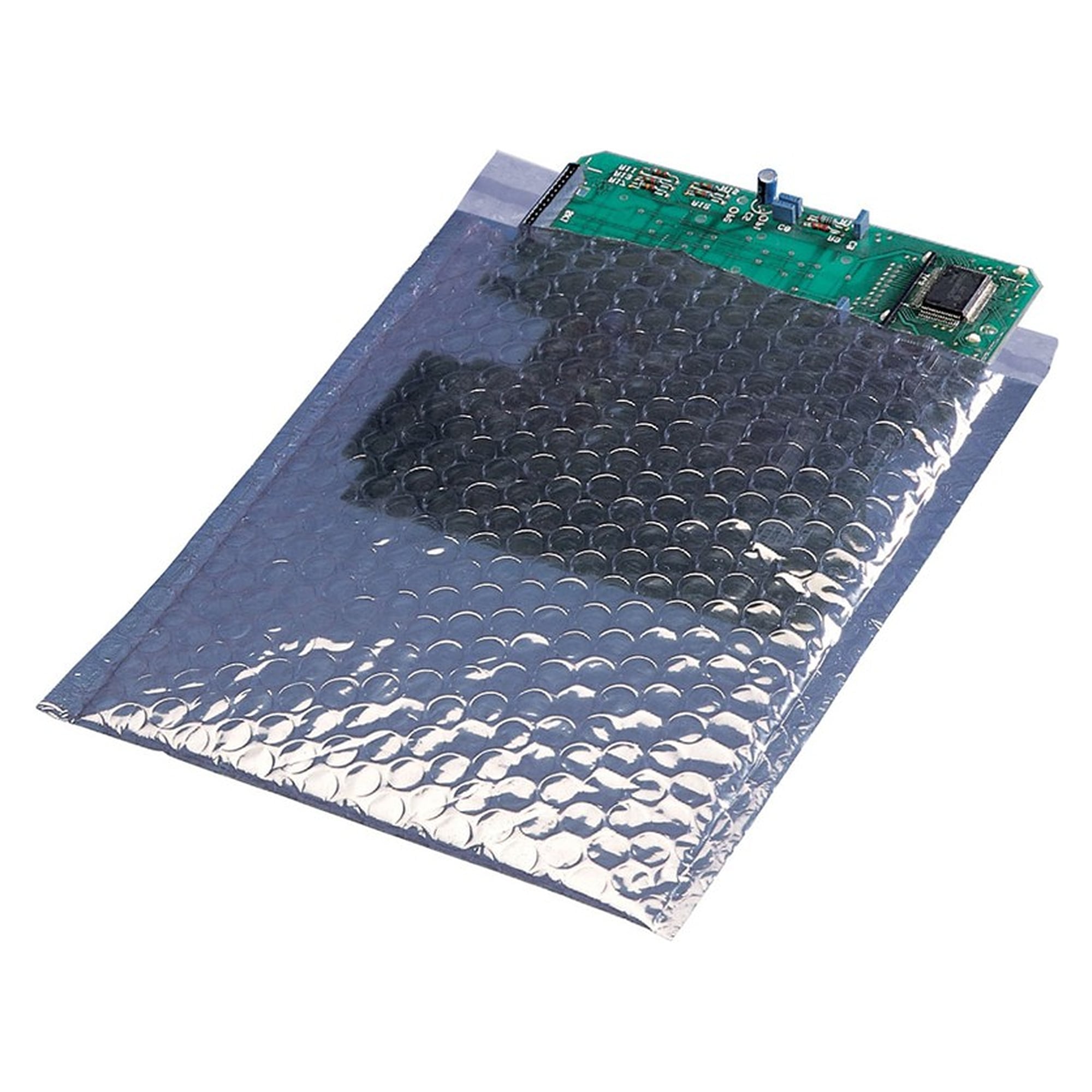

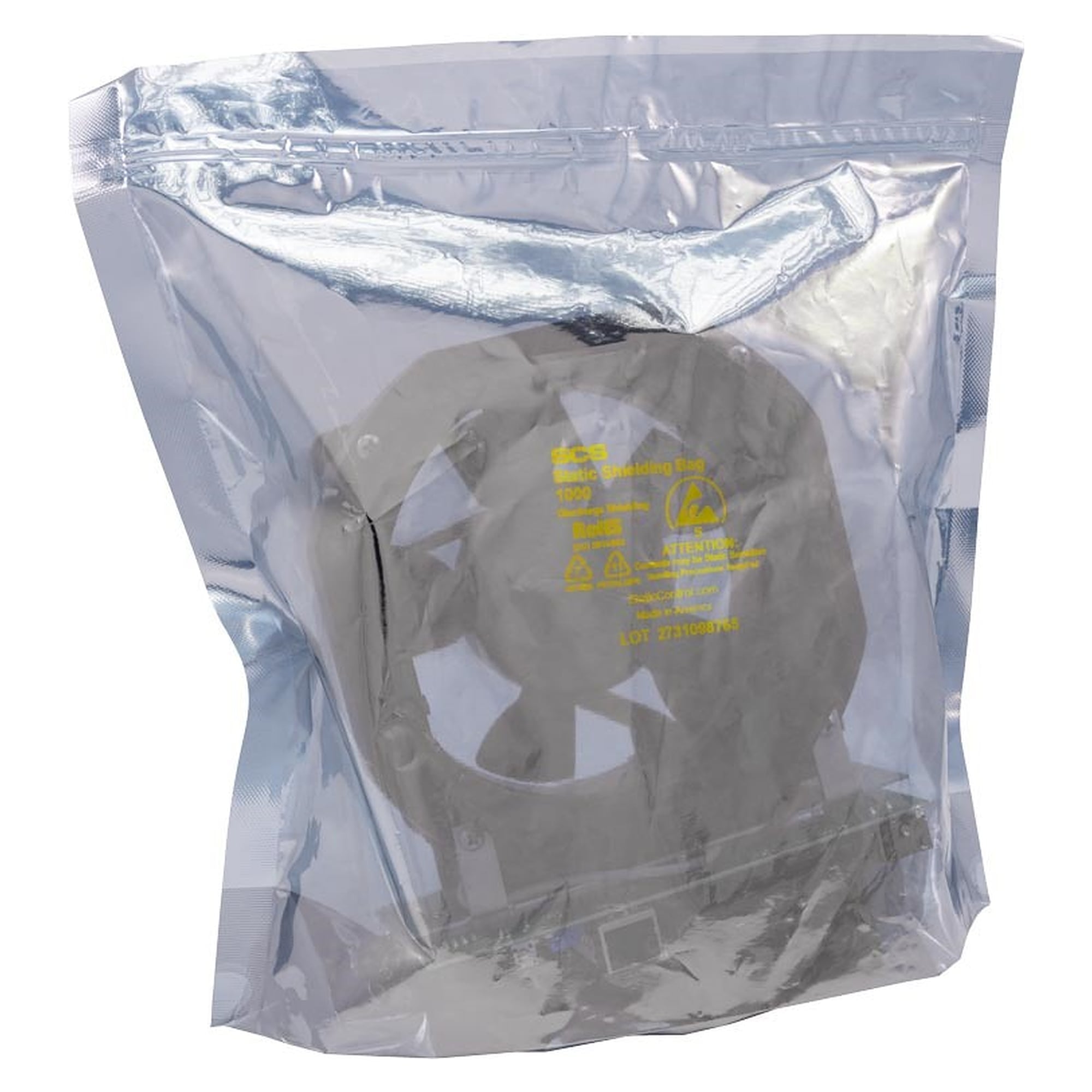

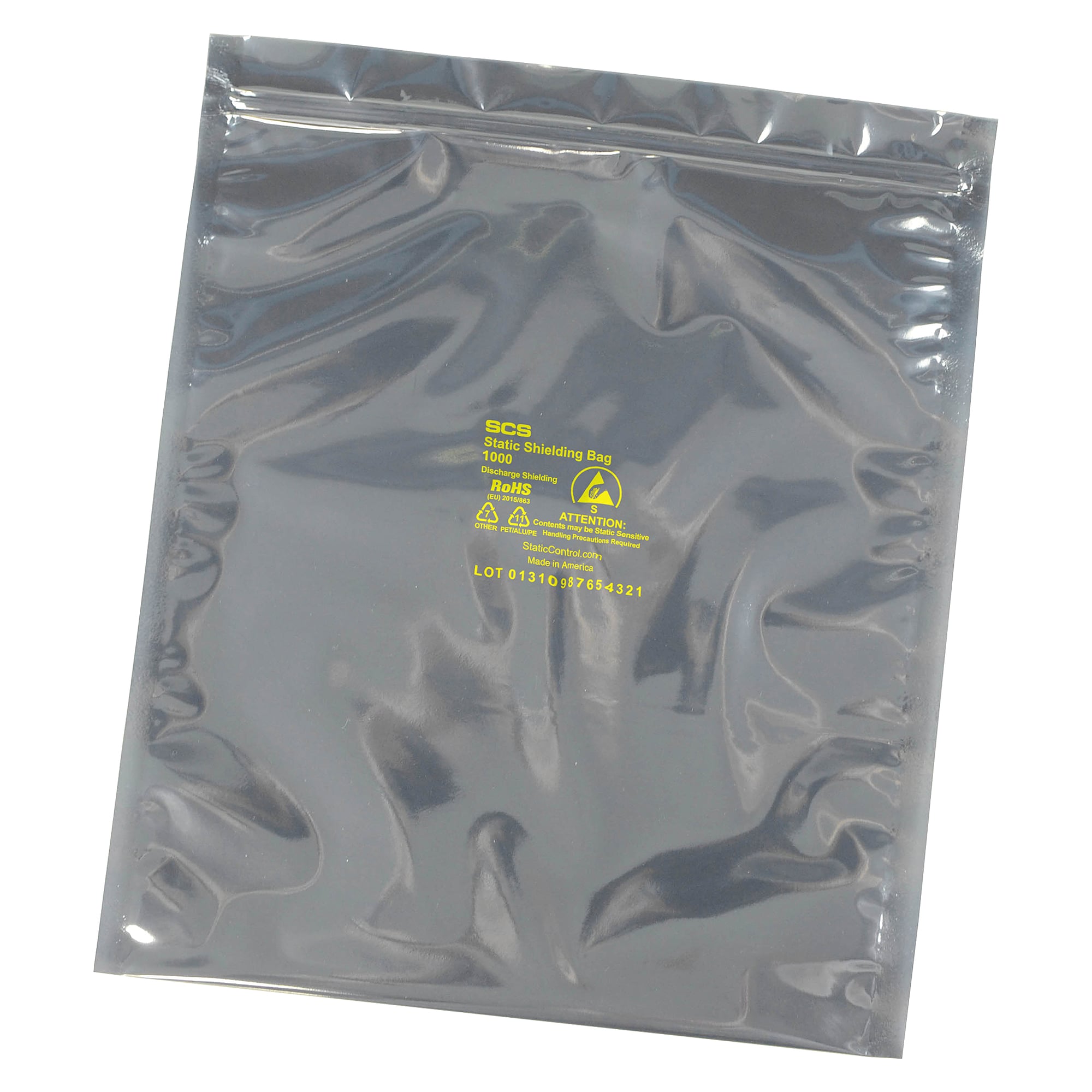

Abschirmend - shieldingBlindage > 35 dB, résistance < 10¹² Ω, conforme IEC 61340-5-1 / ANSI ESD S541

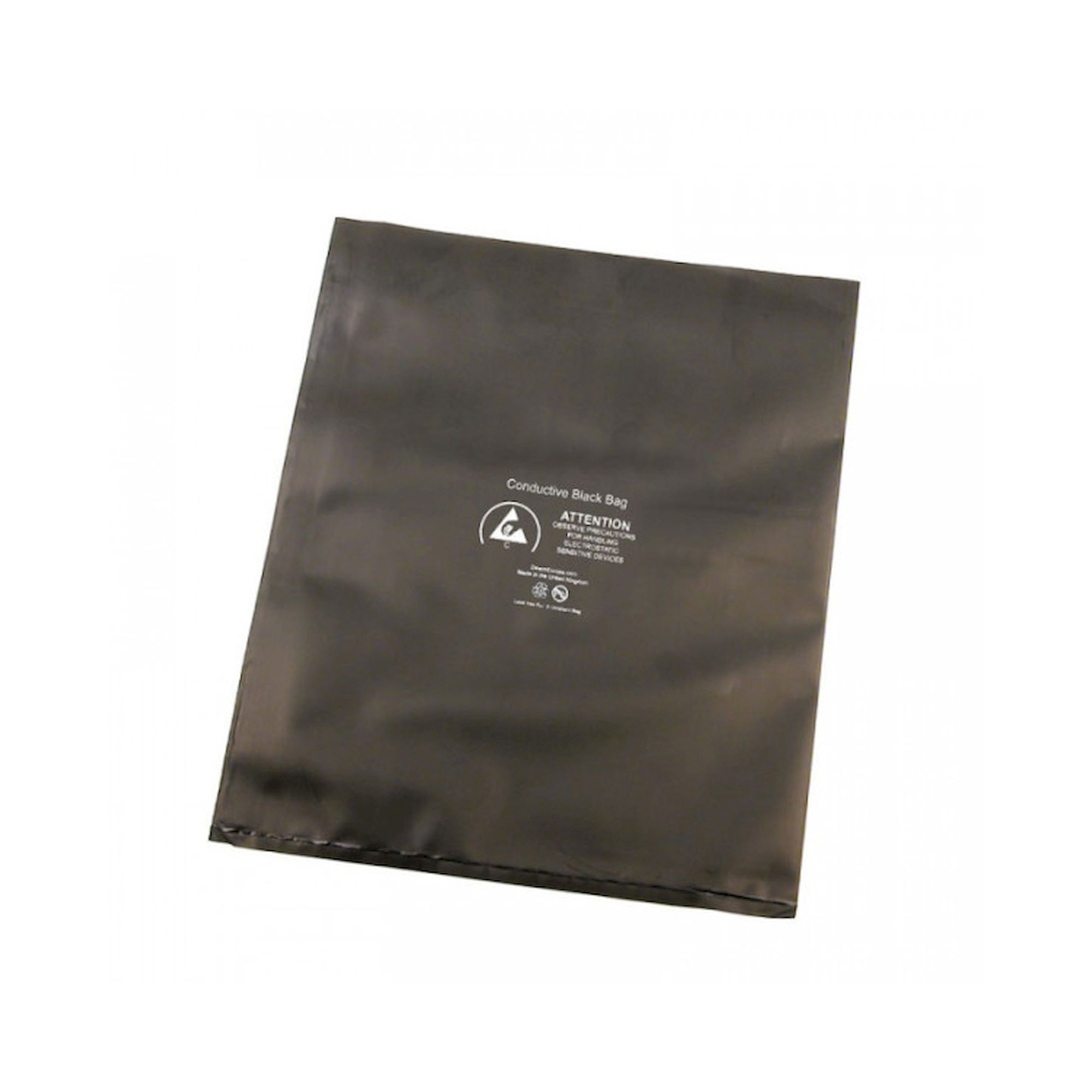

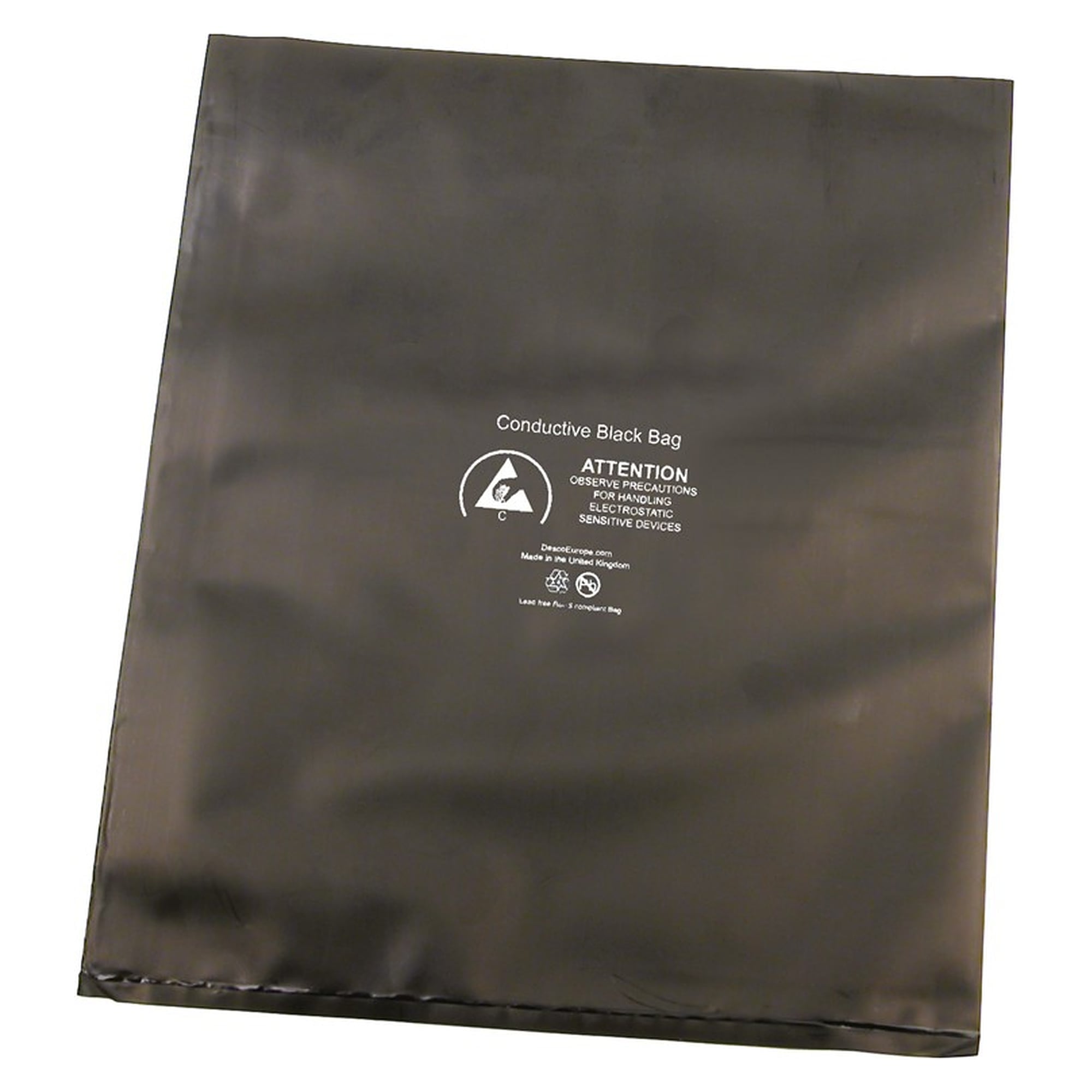

Leitfähig - conductiveRésistance de surface < 10⁵ Ω, dissipation rapide des charges, film noir conducteur

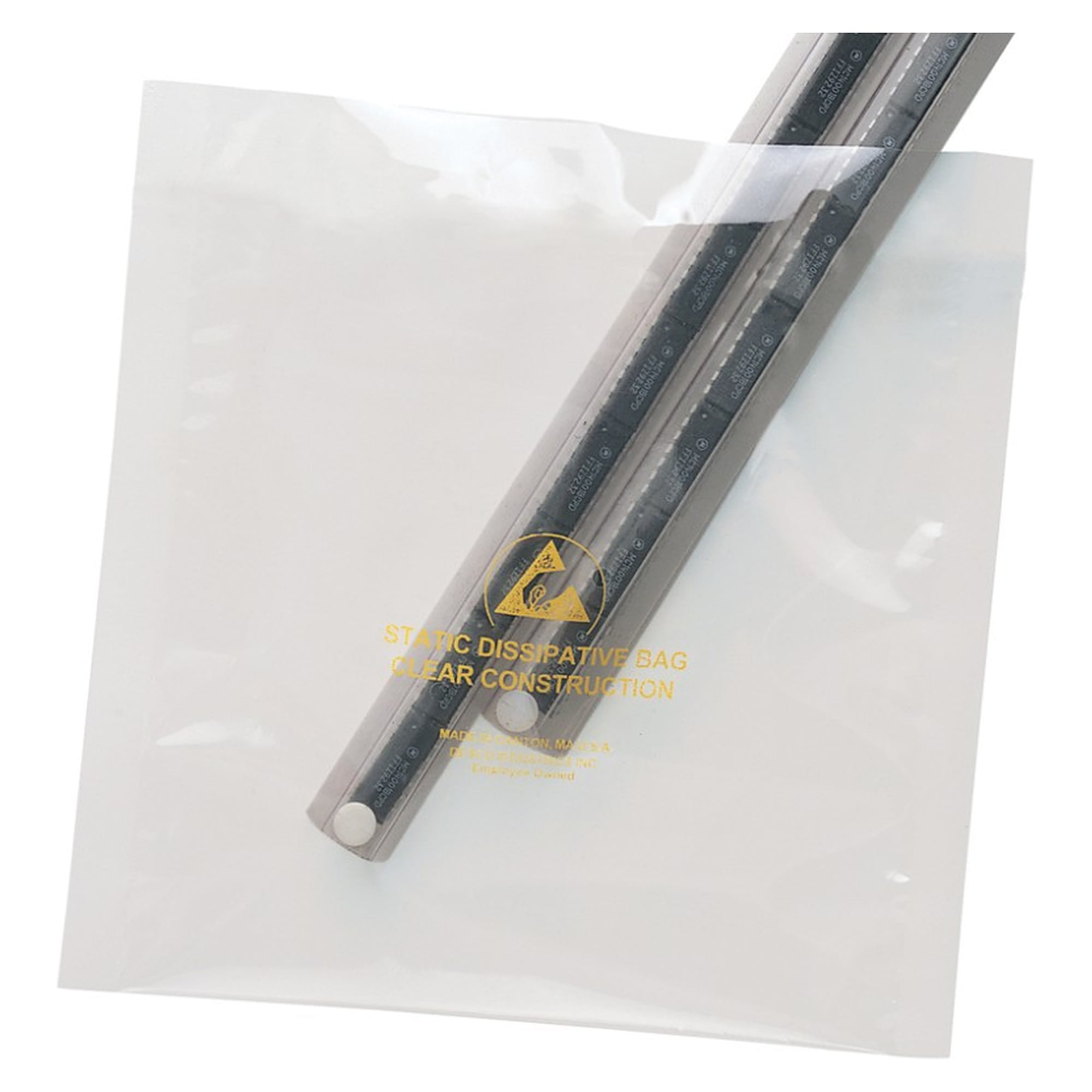

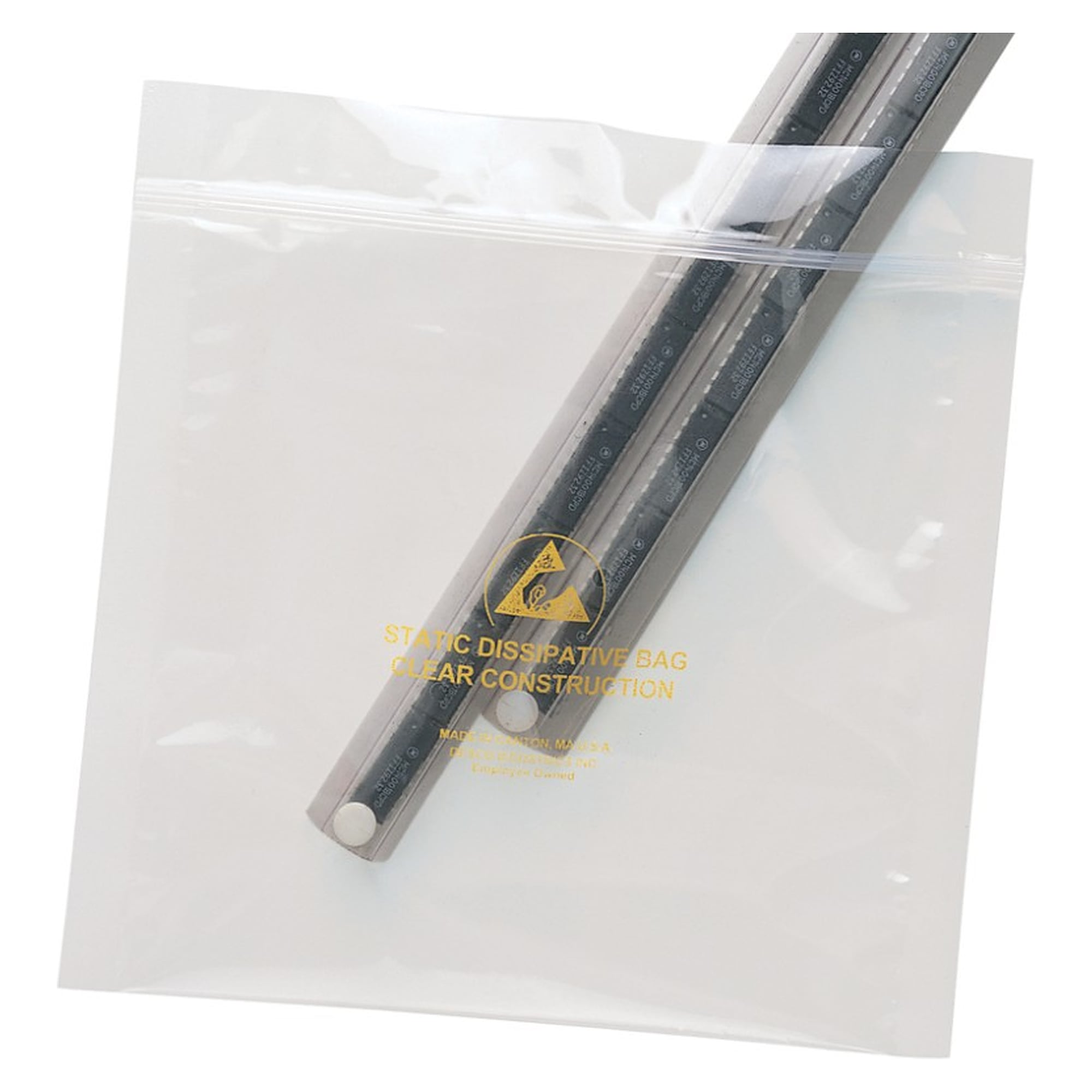

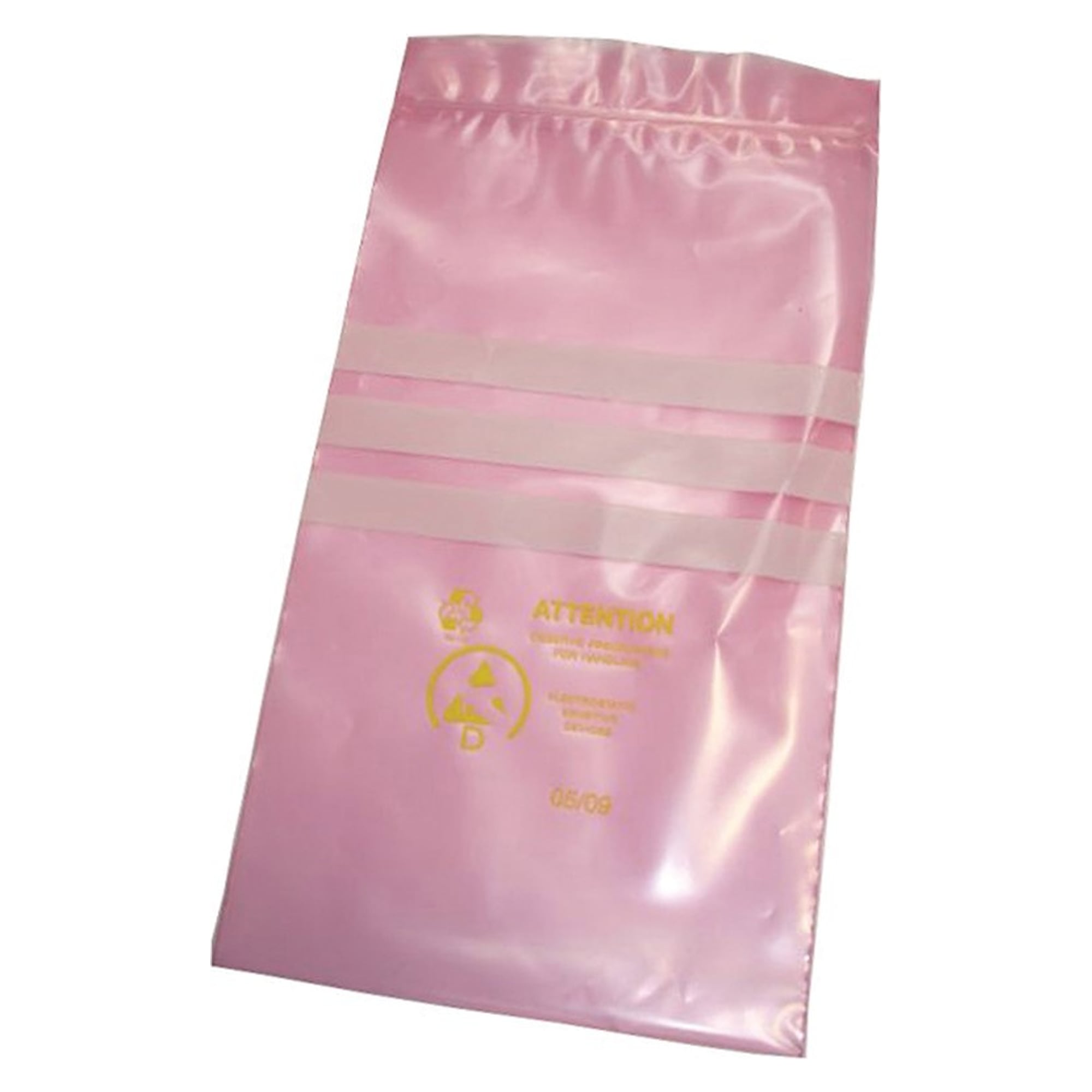

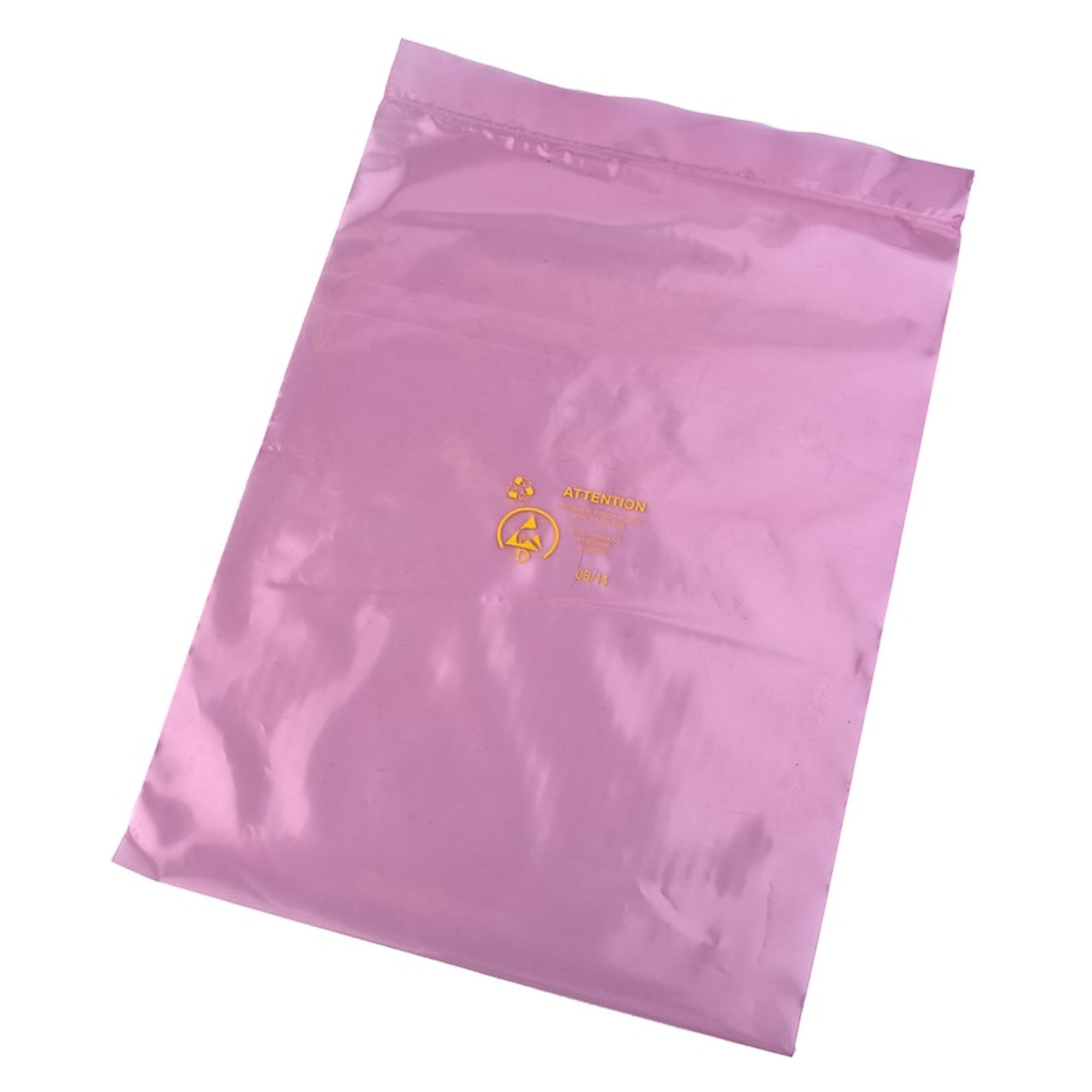

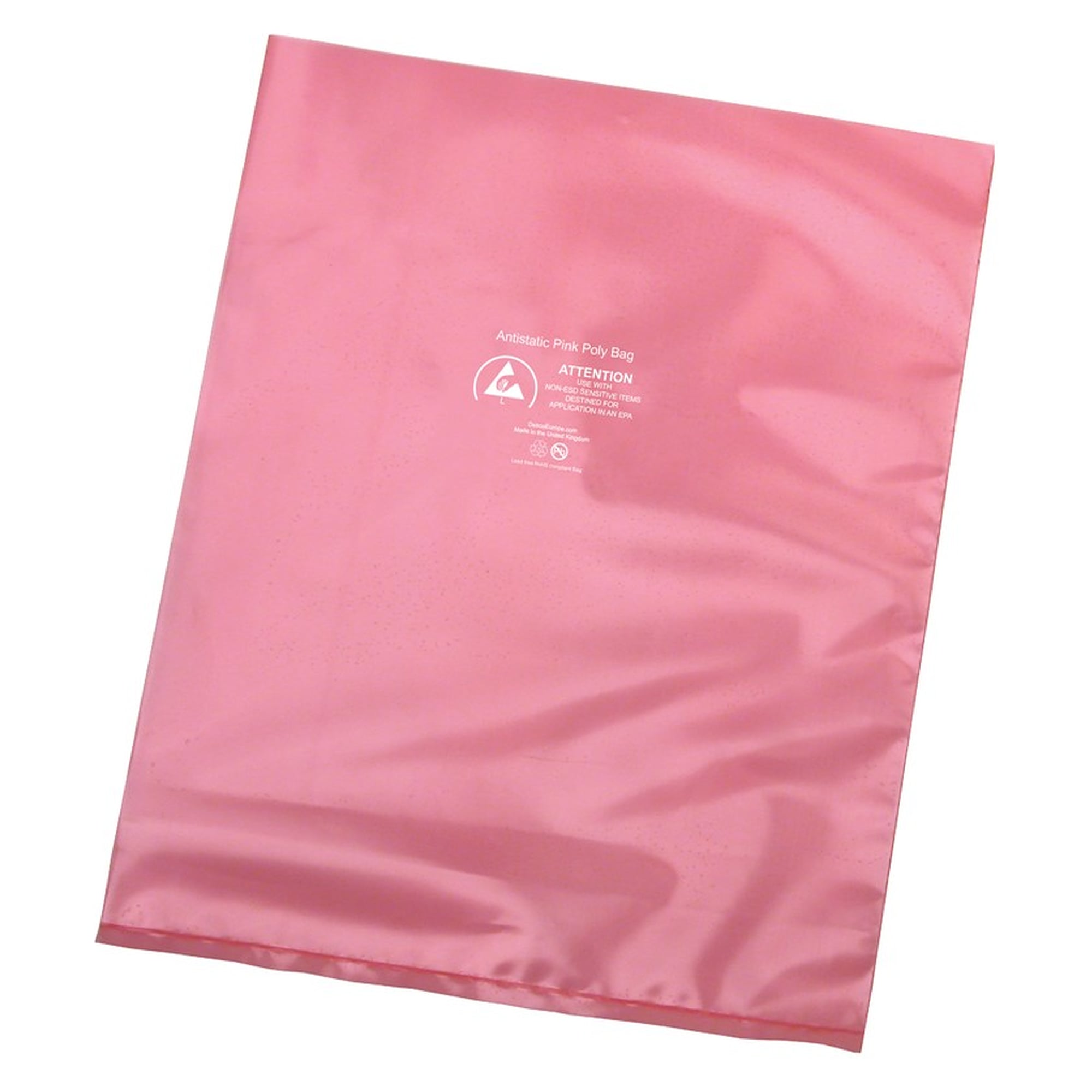

Ableitfähig - dissipativeRésistance 10⁵-10¹¹ Ω, décharge contrôlée, conforme DIN EN 61340-5-1

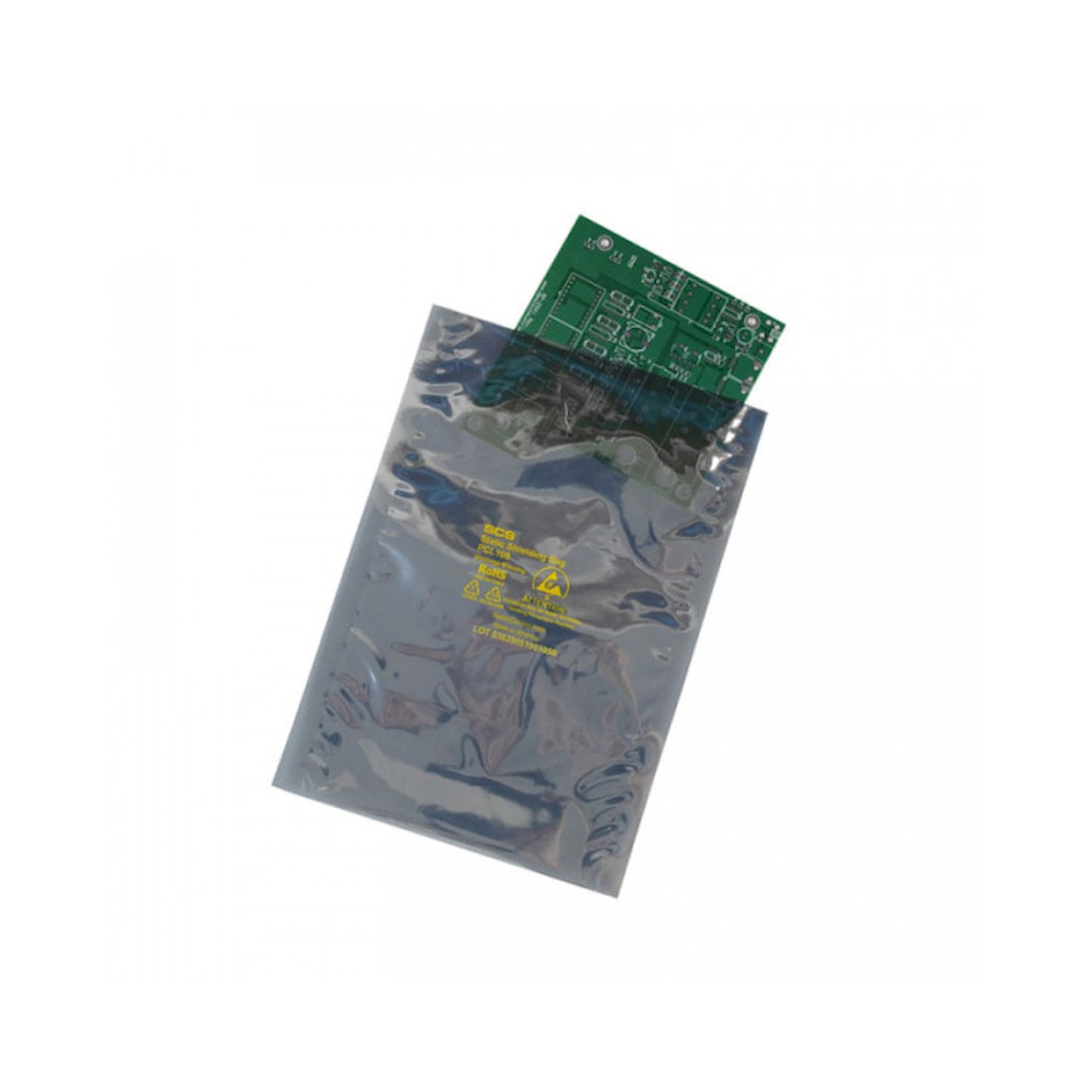

Reinraum AbschirmbeutelCertifiés salle blanche ISO Classe 5, faible dégazage, blindage ESD intégré

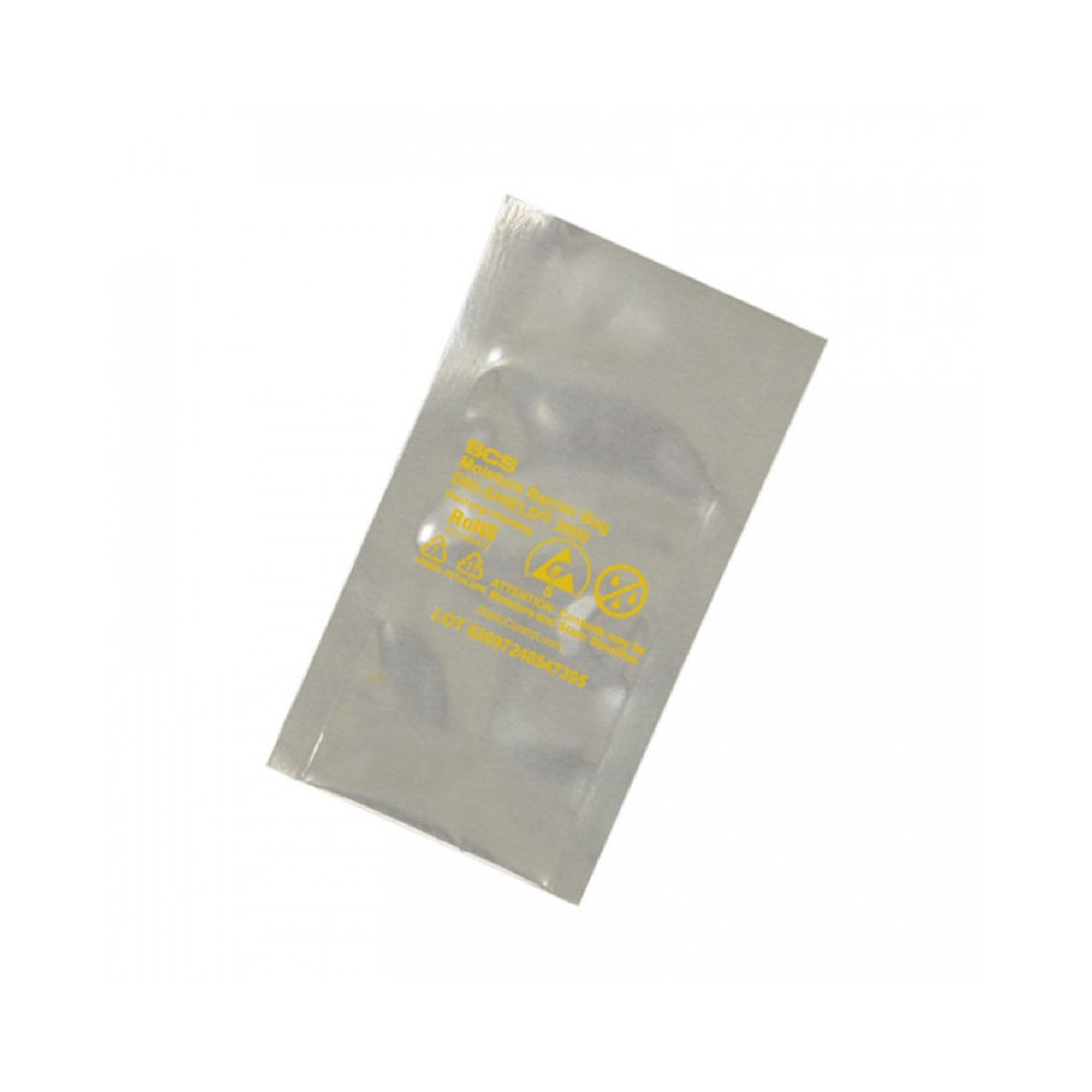

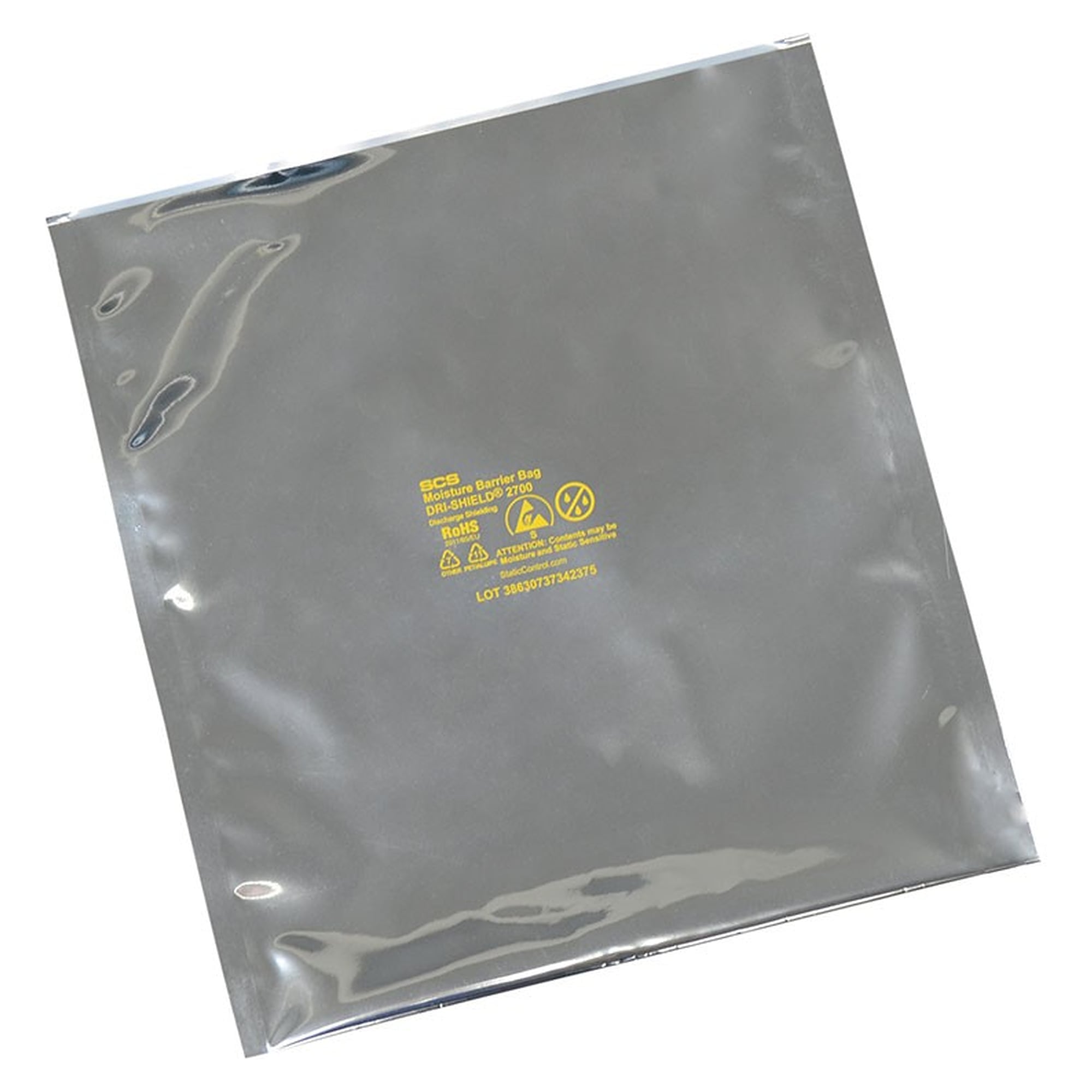

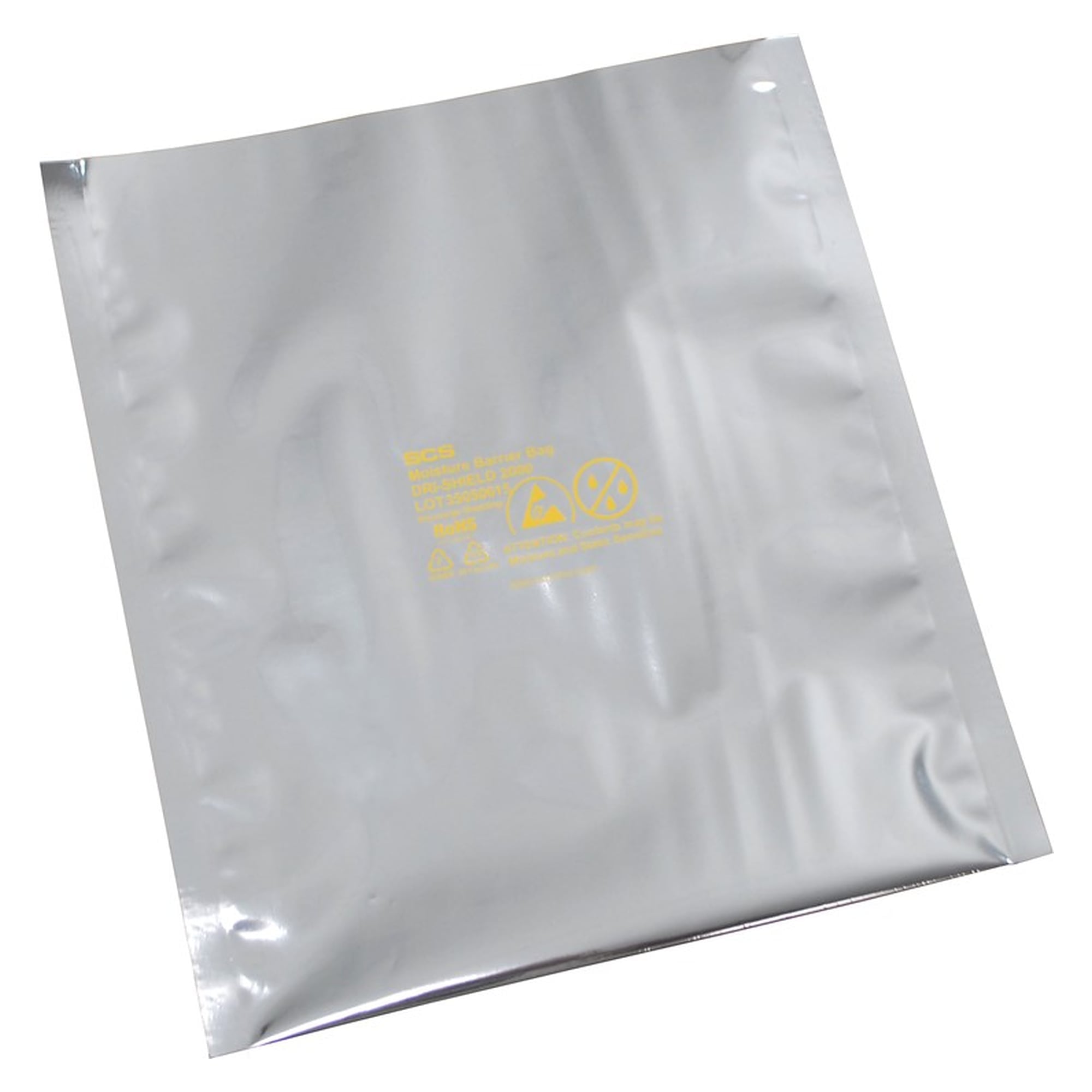

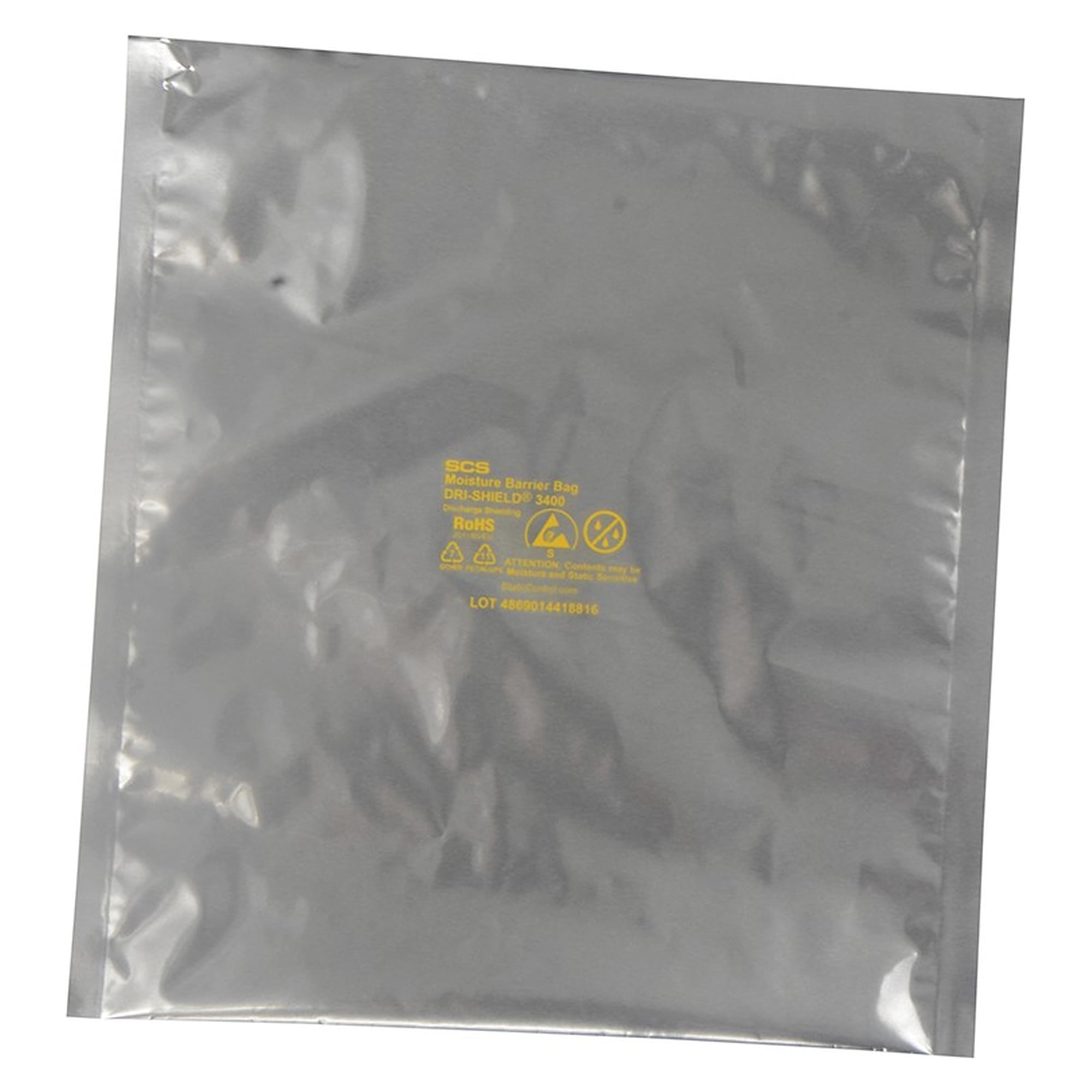

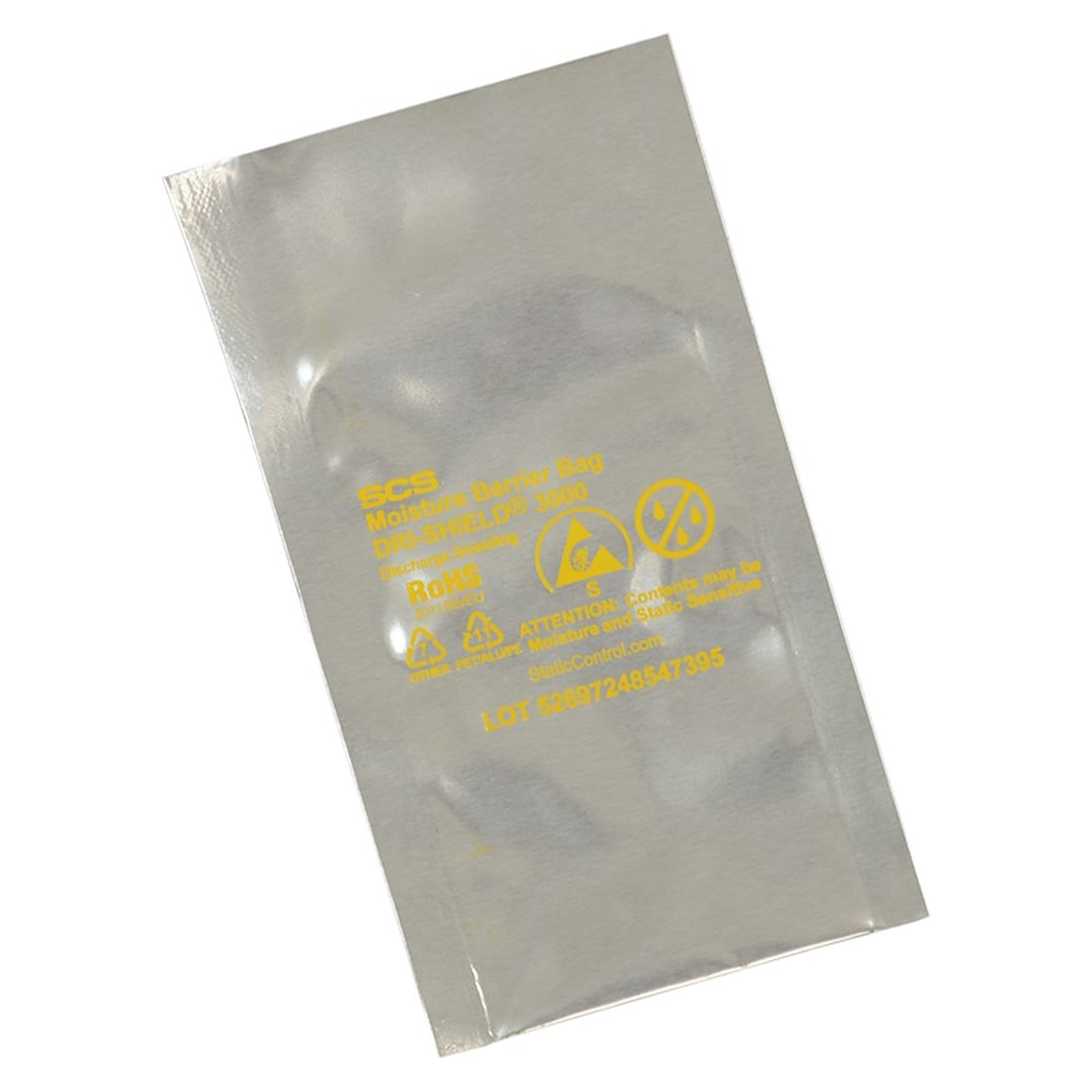

Moisture Barrier BagsWVTR < 0,002 g/m²/24h, protection MSL niveaux 2-6, conforme IPC/JEDEC J-STD-033

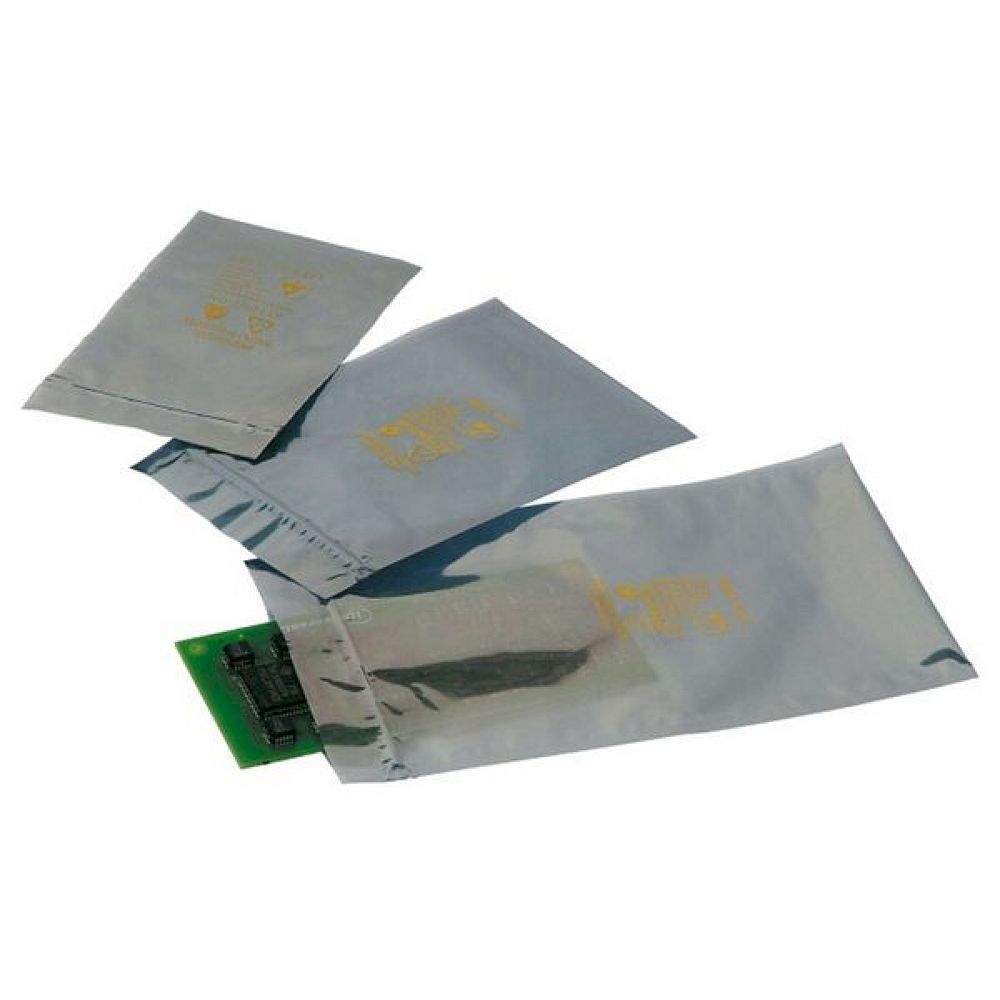

Sacs d'emballageSacs ESD universels, résistance 10⁵-10¹¹ Ω, formats standards et sur mesure
Blindage > 35 dB - atténuation du champ électrique, sacs shielding selon IEC 61340-5-1
Résistance 10⁵-10¹¹ Ω - trois classes ESD : conducteur, dissipatif, blindant
WVTR < 0,002 g/m²/24h - barrière à l'humidité pour composants MSL 2-6
ISO Classe 5 - sacs salle blanche à faible dégazage pour environnements critiques
Formats multiples - de 50x75 mm à 600x900 mm, fermeture zip ou thermosoudée
Conforme ANSI/ESD S541 - certifié DIN EN 61340-5-1 et IPC/JEDEC J-STD-033
Sacs blindants vs. conducteurs vs. dissipatifs - comparaison technique
| Critère | Sacs blindants (Shielding) | Sacs conducteurs | Sacs dissipatifs | Moisture Barrier Bags |
|---|---|---|---|---|
| Résistance de surface | < 10¹² Ω | < 10⁵ Ω | 10⁵ - 10¹¹ Ω | < 10¹² Ω |
| Atténuation champ ESD | > 35 dB | Non spécifiée | Non spécifiée | > 35 dB |
| Barrière humidité (WVTR) | Standard | Non | Non | < 0,002 g/m²/24h |
| Norme de référence | IEC 61340-5-1, ANSI ESD S541 | DIN EN 61340-5-1 | DIN EN 61340-5-1 | IPC/JEDEC J-STD-033 |
| Application typique | Transport ESDS hors EPA | Stockage en EPA | Manutention interne | Composants MSL 2-6 |
| Transparence | Translucide (métallisé) | Noir opaque | Rose ou noir | Translucide (métallisé) |
| Compatibilité salle blanche | Version ISO Classe 5 disponible | Versions spéciales | Limité | Versions spéciales |
Applications typiques : Fabrication électronique SMT et CMS (IEC 61340-5-1, IPC-A-610), transport et stockage de composants ESDS hors zone EPA (ANSI/ESD S541), gestion des composants sensibles à l'humidité MSL (IPC/JEDEC J-STD-033), industrie des semi-conducteurs (SEMI E78), médical et dispositifs implantables (ISO 13485), aéronautique et défense (AS9100), industrie automobile (IATF 16949, VDA 6.3)
