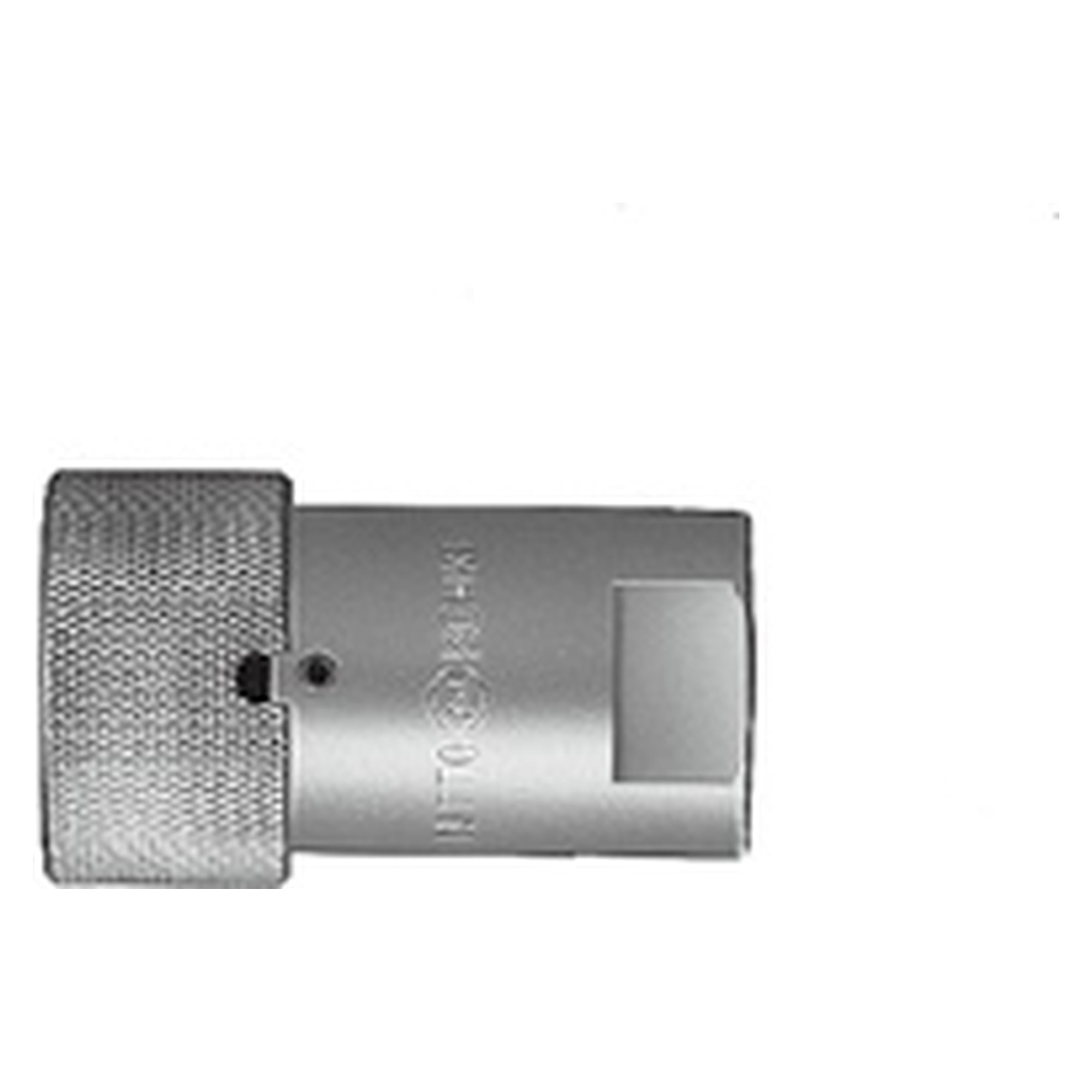

Raccord rapide 450B Cupla 450B-3S, acier - Nitto Kohki 369803006

Sur un circuit hydraulique haute pression, la liaison doit tenir sous les chocs et les vibrations. Le 450B Cupla de Nitto Kohki travaille jusqu'à 44,1 MPa (450 kgf/cm², 441 bar) et obture des deux côtés à la séparation.

• Pression de service jusqu'à 44,1 MPa (450 kgf/cm², 441 bar, 6400 PSI)
• Obturation bidirectionnelle, la douille et l'embout ont des clapets métalliques à fermeture automatique, aucune huile ne s'échappe à la séparation
• Clapets à contact métal sans caoutchouc dans le siège, ce qui améliore la durée de vie
• Butée de bague qui empêche une séparation accidentelle sous vibration ou choc
• Taux de fuite à l'état séparé de 0,1 mL/min sous 0,3 MPa, aussi bien sur la douille que sur l'embout
• Corps en acier spécial nickelé, joint NBR (SG) de -20 °C à +80 °C, FKM (X-100) de -20 °C à +180 °C sur commande

Caractéristiques techniques du catalogue constructeur

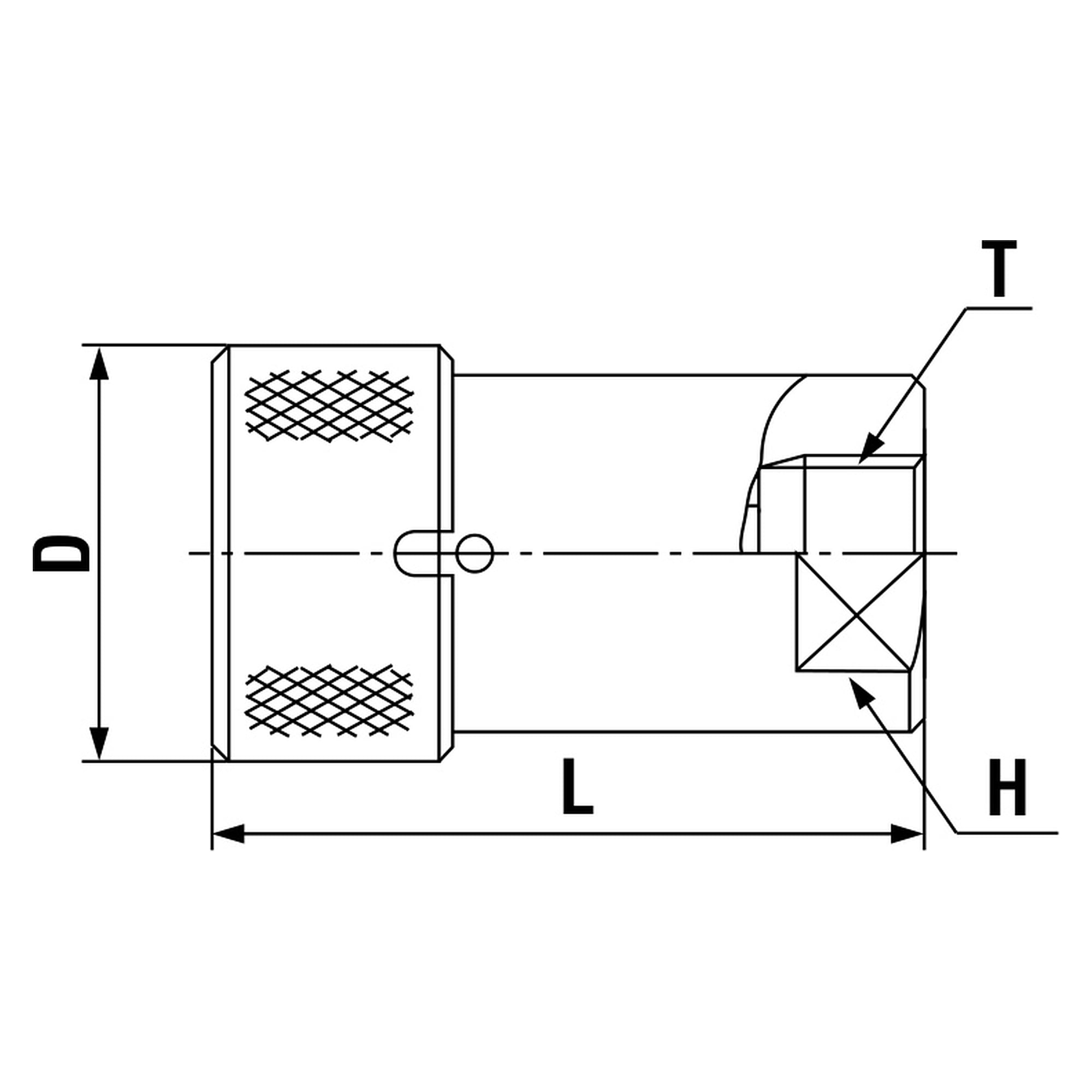

Dimensions

Dimensions en millimètres. Les valeurs entre parenthèses s'appliquent à l'état accouplé.

Légende: L = longueur totale; D = diamètre extérieur du coupleur; T = filetage ou taille de douille

Modèles de la série 450B CUPLA

Tous les modèles de la série tels qu'imprimés dans le catalogue constructeur. La ligne de l'article proposé ici est mise en évidence.

Principe de fonctionnement

• Système de clapet à contact métal sur métal, d'une durabilité supérieure.
• Le dispositif anti-séparation assure une liaison sûre.
• CUPLA pour pression de service élevée jusqu'à 44.1 MPa {450 kgf/cm2}.
• Le dispositif anti-séparation se verrouille facilement en tournant la bague après le raccordement.
• Le coupleur femelle et l'embout mâle disposent de clapets d'arrêt automatiques à contact métal sur métal qui empêchent l'écoulement du fluide au découplage.

Comparatif des séries

Choisissez le 450B CUPLA lorsque la ligne hydraulique travaille au-dessus des 34.5 MPa {352 kgf/cm2} du 350 CUPLA et de la plage de 27.5 à 31.5 MPa {281 à 321 kgf/cm2} du 280 CUPLA, sans exiger les 68.6 MPa {700 kgf/cm2} du 700R CUPLA. Toutes ces séries sont à obturation bilatérale: le choix se fait donc sur la pression de service de 44.1 MPa {450 kgf/cm2} et sur la seule taille au catalogue, 3/8 pouce. Pour les circuits de la classe 20.6 MPa {210 kgf/cm2}, les HSP CUPLA, HYPER HSP CUPLA, 210 CUPLA, S210 CUPLA ou HSU CUPLA suffisent.

Matériaux de corps et joints

Applications

• Groupes hydrauliques à pression de service élevée
• Changement d'outils hydrauliques sur la ligne de pression
• Points d'accouplement soumis aux vibrations ou aux chocs
• Lignes d'huile hydraulique en tailles 3/8" et 1/2"

Compatibilité

Les tailles différentes ne sont pas interchangeables. Une fois accouplé, le fluide peut circuler dans les deux sens, et la liaison reste opérationnelle sous vide jusqu'à 1,3 Pa.

Normes et conformité

Les tailles de raccordement sont 3/8" et 1/2", les couples de serrage maximaux sont de 40 Nm en 3/8" et 85 Nm en 1/2", et la matière du corps est un acier spécial nickelé.

Sécurité et conditions d'emploi

• Précautions d'emploi: il n'y a aucune interchangeabilité entre le 450B CUPLA et les HSP CUPLA, 210 CUPLA ou 280 CUPLA. Ne les raccordez pas entre eux, même si certaines tailles paraissent voisines.
• Avant utilisation, lisez impérativement le guide de sécurité figurant à la fin de ce catalogue ainsi que la notice d'instructions fournie avec les produits.

Toutes les données techniques de cette page proviennent du catalogue général Nitto Kohki Quick Connect Couplings C01en-b, page 111. Le catalogue complet est téléchargeable sur cette page.
