Outil pliage à 90 degrés avec patte centrale décalée de 5 mm TO220 pour Supercut/TOCF - Iteco 133100

Lorsqu'un TO220 doit être vissé à plat sur un dissipateur, ses pattes doivent être pliées à 90 degrés vers la carte. Sur la Supercut/TOCF, cet outil réalise les deux étapes nécessaires en une fois: il plie les pattes à 90 degrés et décale en même temps la patte centrale de 5 mm, afin qu'elle rejoigne la pastille décalée du plan.

Caractéristiques en service

• Pliage à 90 degrés pour montage à plat - le boîtier se visse sur un dissipateur ou sur la tôle du châssis.

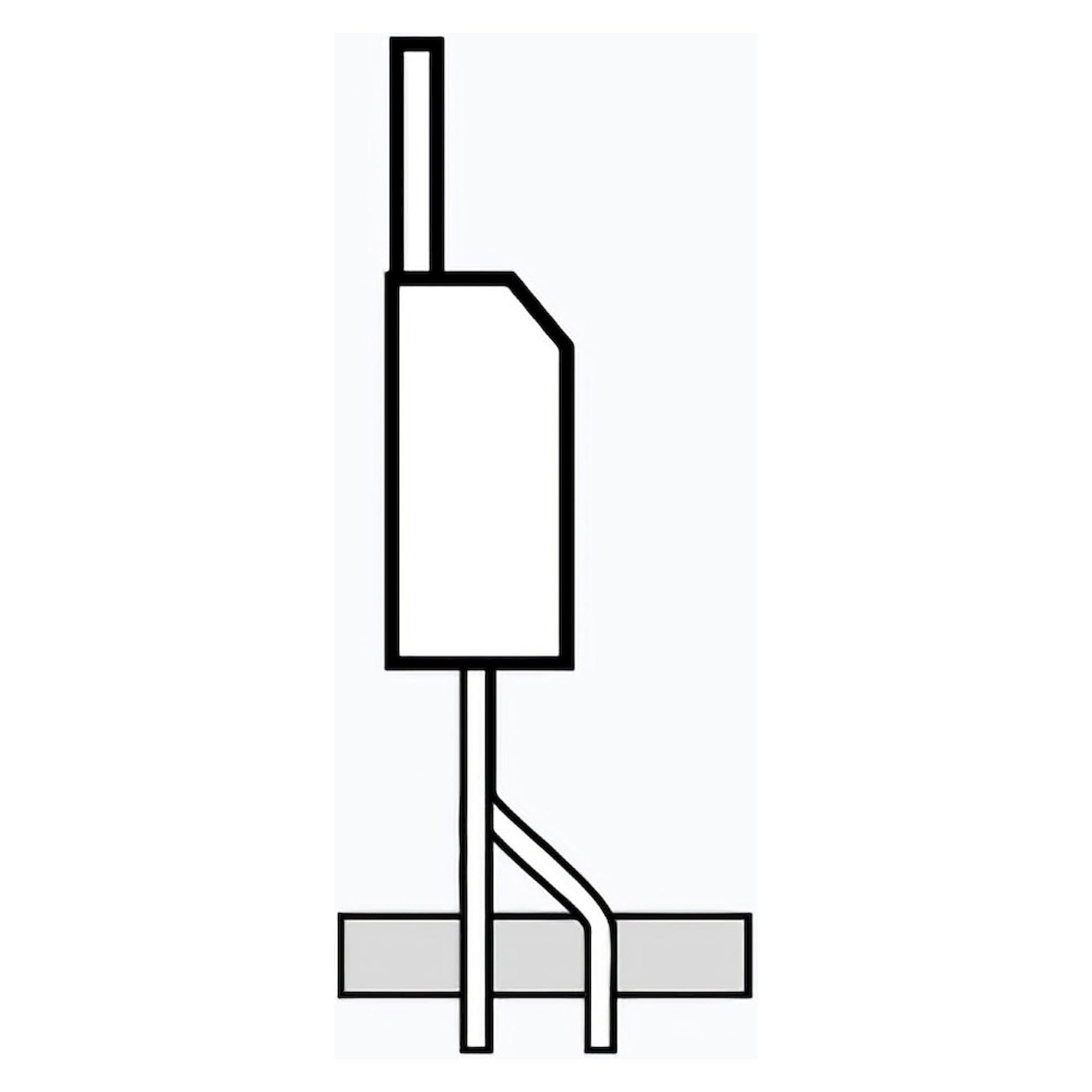

• Patte centrale décalée de 5 mm - le fil du milieu quitte la rangée d'une valeur fixe et correspond à la pastille décalée.
• Deux formages dans un seul outil - le pliage et le décalage sont obtenus dans le même cycle, sans seconde reprise.
• Géométrie répétable - la matrice coulissante travaille contre un serre-flanc, chaque composant sort avec le même point de pliage.
• Jusqu'à 3000 pièces par heure - le formage suit la cadence normale de la machine.

Données techniques

Cas d'utilisation

Cartes dont les semi-conducteurs de puissance sont montés à plat sur un dissipateur ou sur une tôle: alimentations à découpage, étages de sortie, chargeurs et électronique d'entraînement. Le décalage de la patte centrale autorise un espacement plus large entre les pastilles.

Compatibilité et contenu de la livraison
