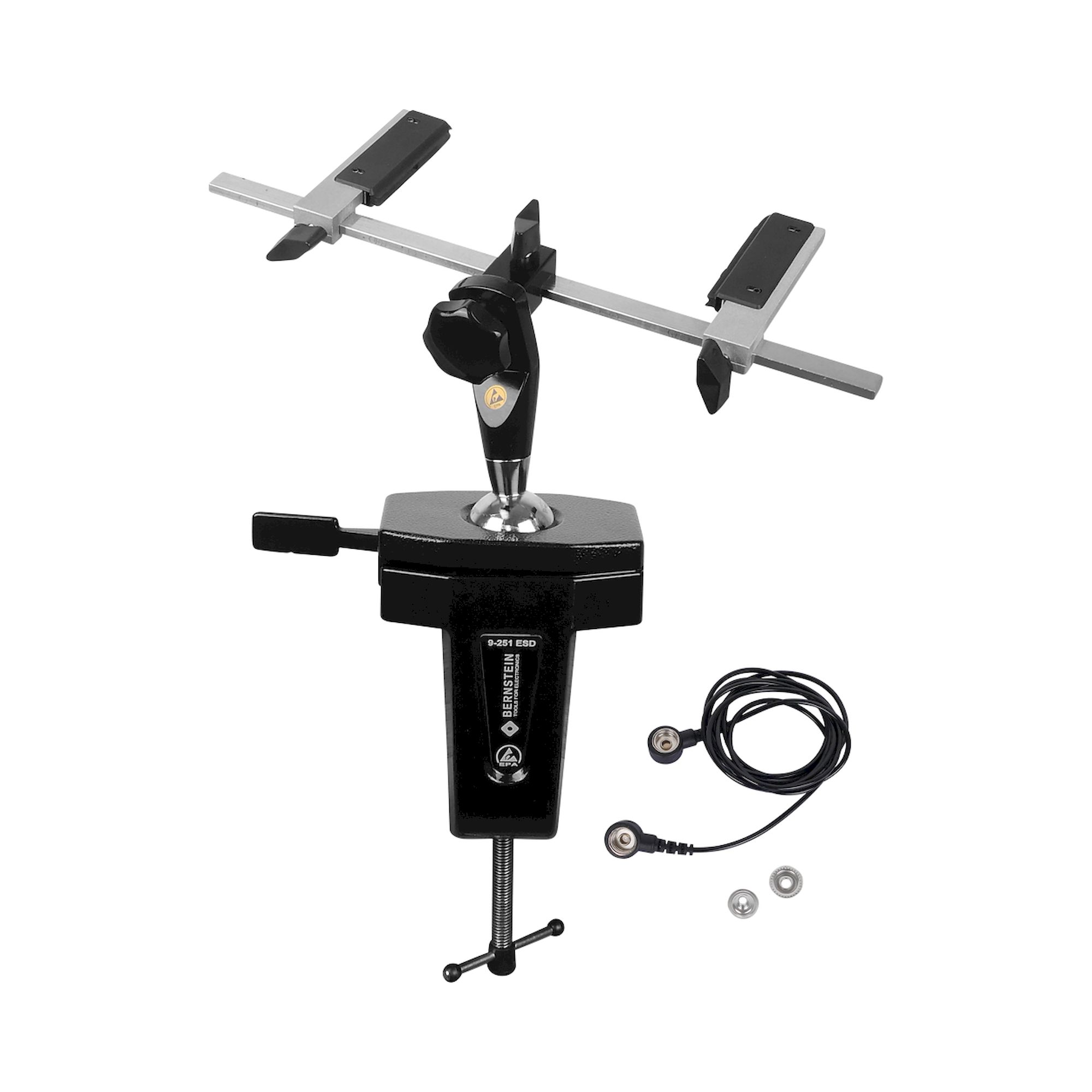

Le support de carte ESD SPANNFIX Vario maintient les cartes de 25 à 270 mm dans un cadre pivotant et suspendu. La rotule tourne à 360 degrés, s'incline de 45 degrés et se serre sur des plateaux jusqu'à 80 mm d'épaisseur, tandis que le câble de mise à la terre fourni dissipe la charge électrostatique.
Support de carte ESD SPANNFIX Vario avec cadre de maintien, plage 25 à 270 mm - Bernstein 9-240-ESD
BERNSTEIN Produit original
Prix net (hors TVA)
191,77 €
Article BS-9-240-ESD
Réf. fabricant 9-240-ESD
Conseil personnalisé
Neuf Revendeur spécialisé depuis 2009 Produit original Expédition mondiale
Données de l'article
Réf. fabricant9-240-ESD
EAN4250838530057
Numéro tarifaire douanier82057000
ÉtatNeuf
Article
BS-9-240-ESD
Fréquemment achetés ensemble
Souder, équiper ou contrôler une carte électronique demande une troisième main qui maintient l'ensemble de façon sûre et dissipative. Le support de carte ESD SPANNFIX Vario reçoit des cartes de 25 à 270 mm dans un cadre suspendu et pivote dans toutes les directions grâce à la rotule.
Avantages
- Le cadre de maintien à supports réglables et pivotants reçoit des cartes de 25 à 270 mm.

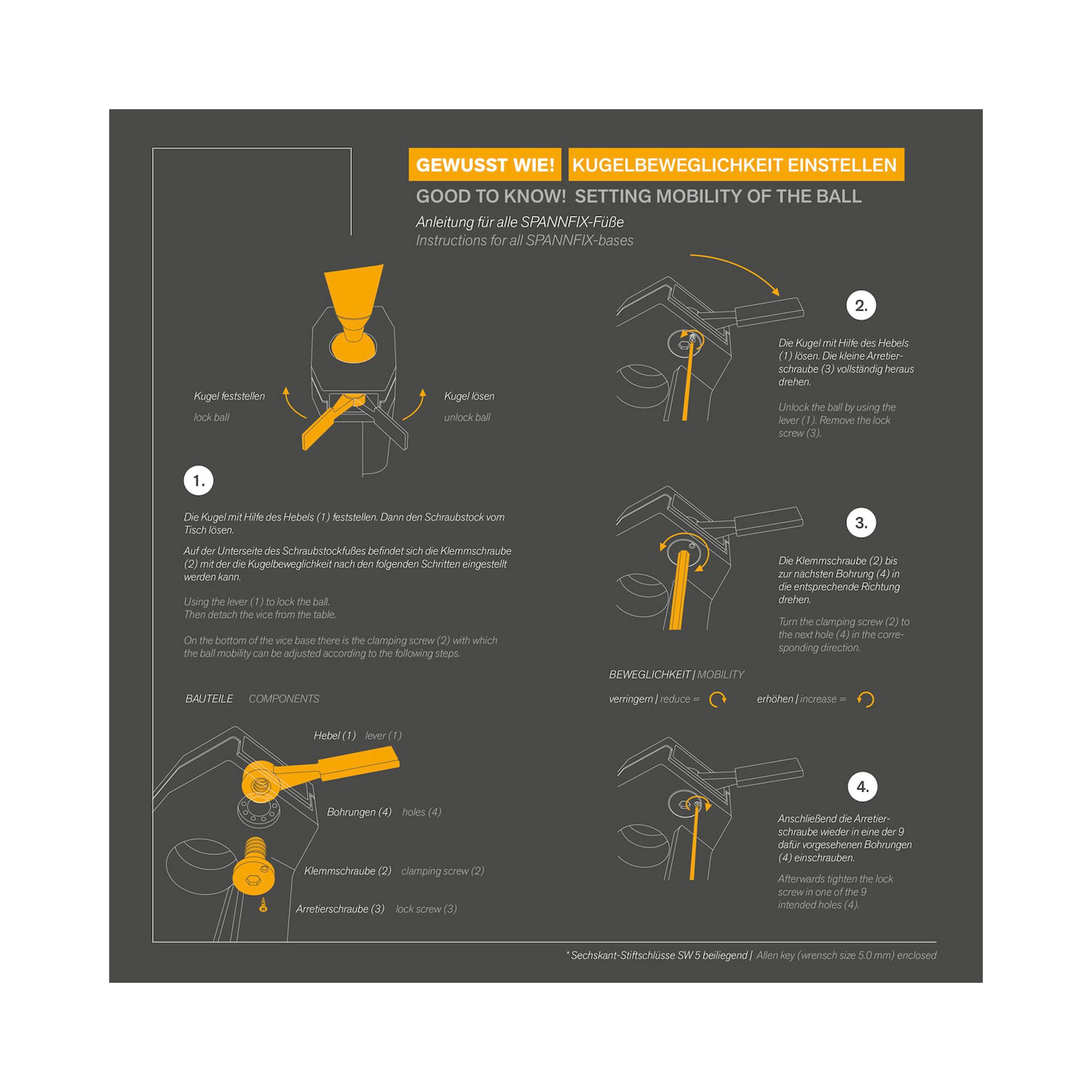

- La rotule de précision tourne à 360 degrés et se bloque progressivement dans chaque position.
- La suspension préserve les cartes sensibles pendant le serrage et la rotation.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Rotule | rotation 360°, blocage rapide progressif |
| Origine | produit de qualité Made in Germany |
| Cadre de maintien | robuste, avec supports réglables et pivotants |
| Suspension | pour cartes sensibles |
| Adaptateur d'angle | pour une inclinaison plus importante |
| Plage de serrage carte | 25 à 270 mm |

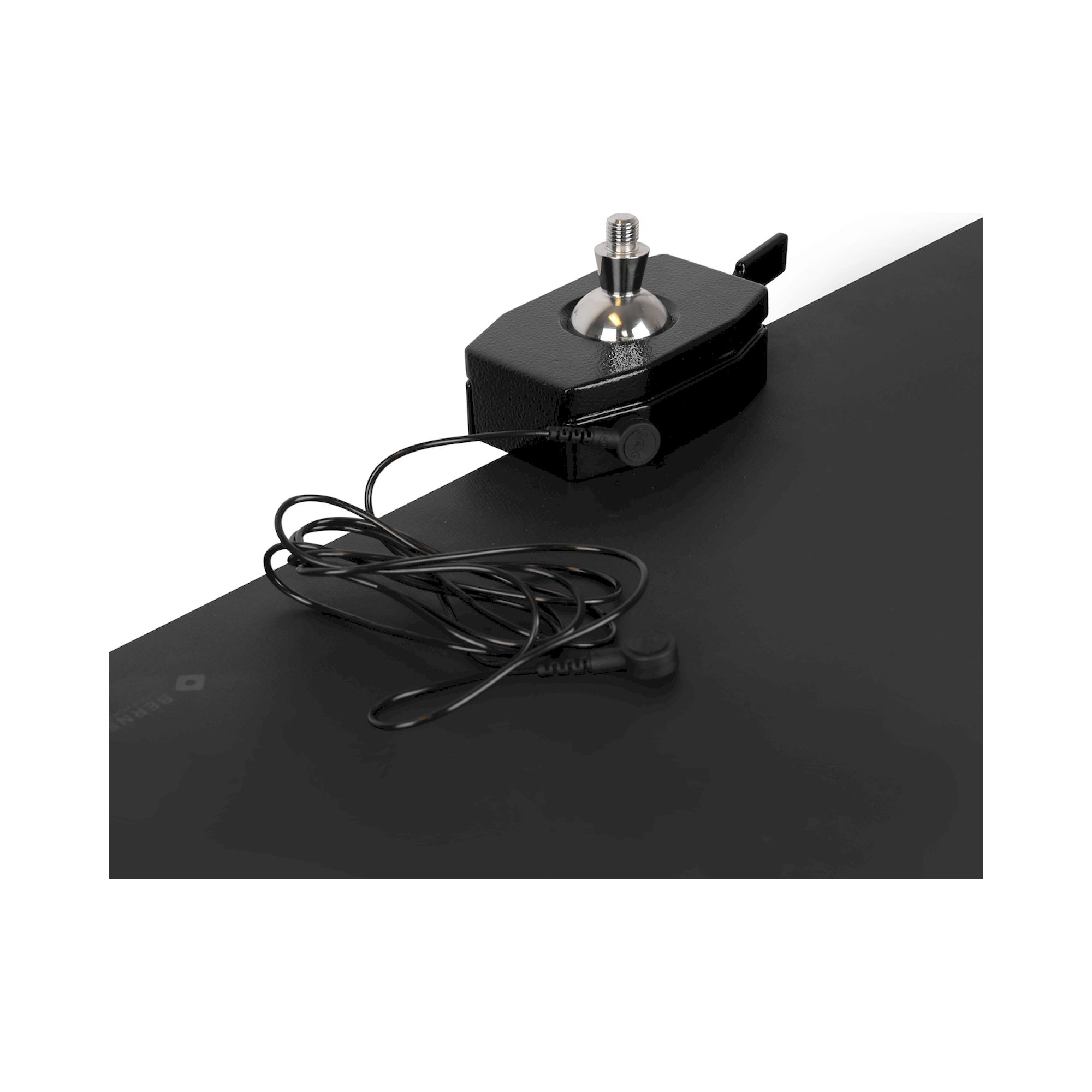

| Fixation | par serrage, épaisseur de plateau max. 80 mm |
| Angle d'inclinaison | +/- 45° |
| Câble de mise à la terre | 1 MOhm, longueur 1,8 m, pour EBP / Earth Bonding Point |
| Matière | acier, plastique, aluminium moulé, revêtement poudre ESD noir |
| Résistance dissipative | 10^7 à 10^8 Ohm |
| Dimensions | env. 360 x 280 x 180 mm |
| Poids | 1330 g |
Utilisation
- Maintien de cartes électroniques lors du soudage, de l'équipement et de la réparation en zone ESD.
- Orientation de cartes de grand format dans toutes les positions grâce à la rotule et à l'adaptateur d'angle.
Contenu du kit

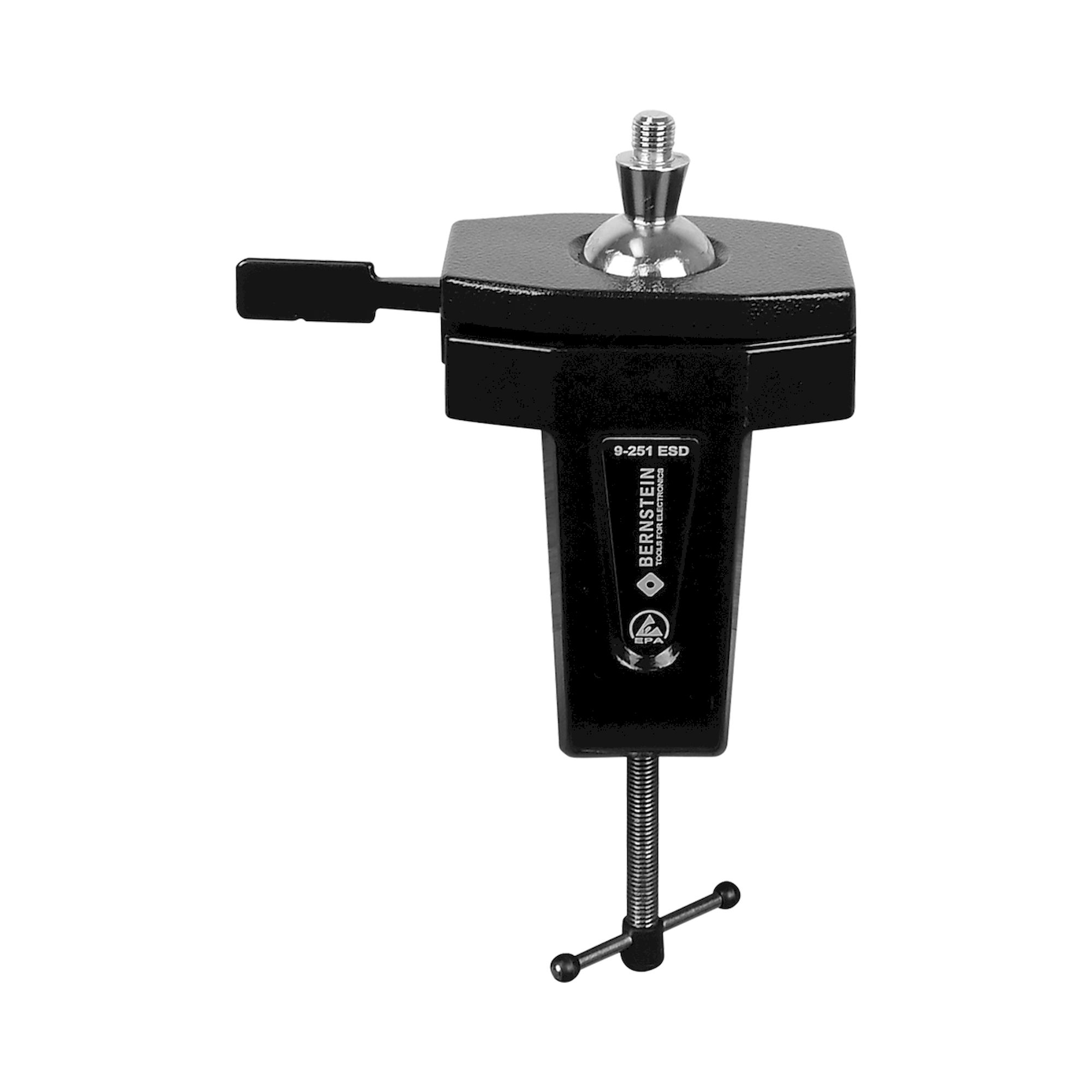

- 9-251 embase à rotule ESD SPANNFIX à serrage, tige filetée 20 mm

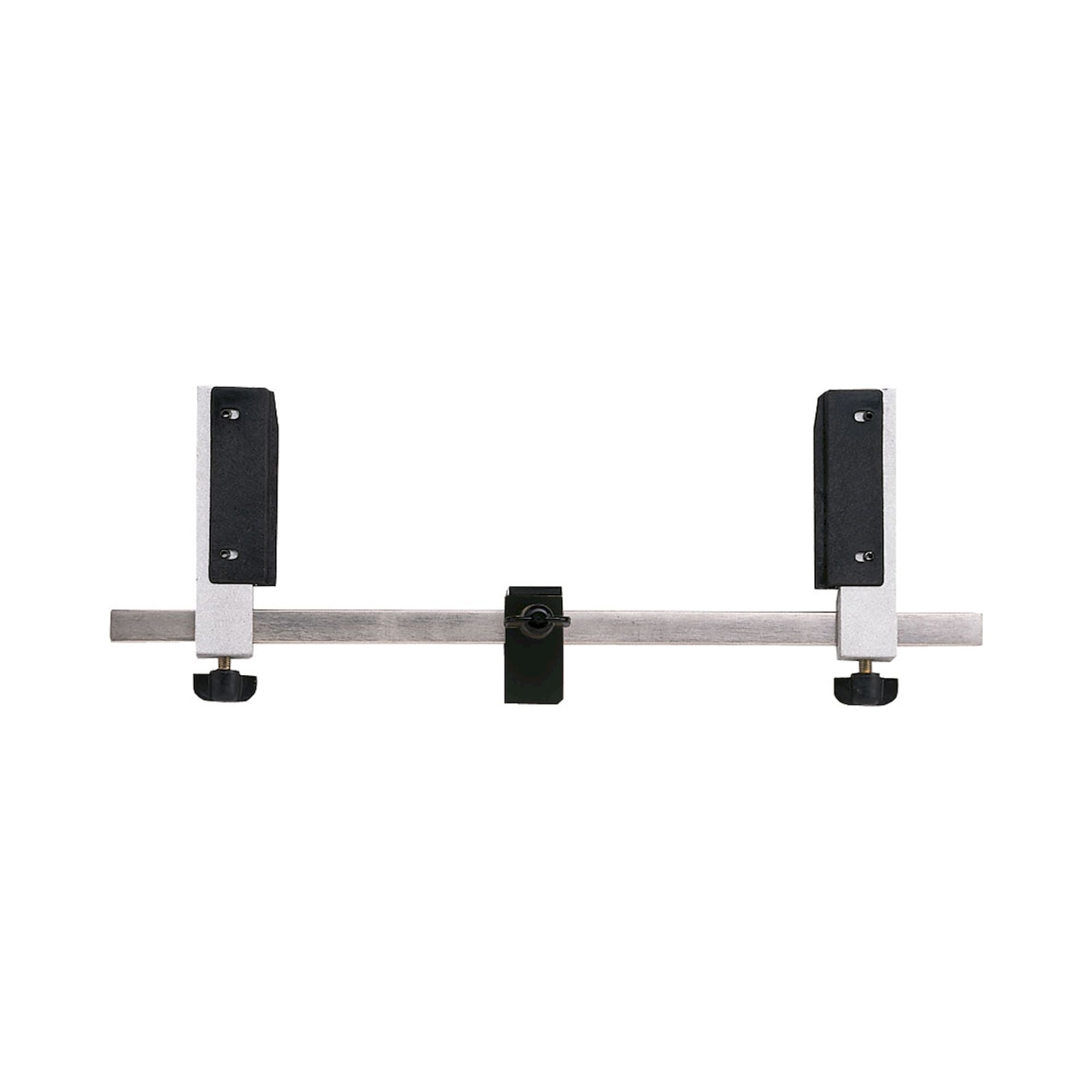

- 9-253 support de carte ESD à visser, M12x1,5

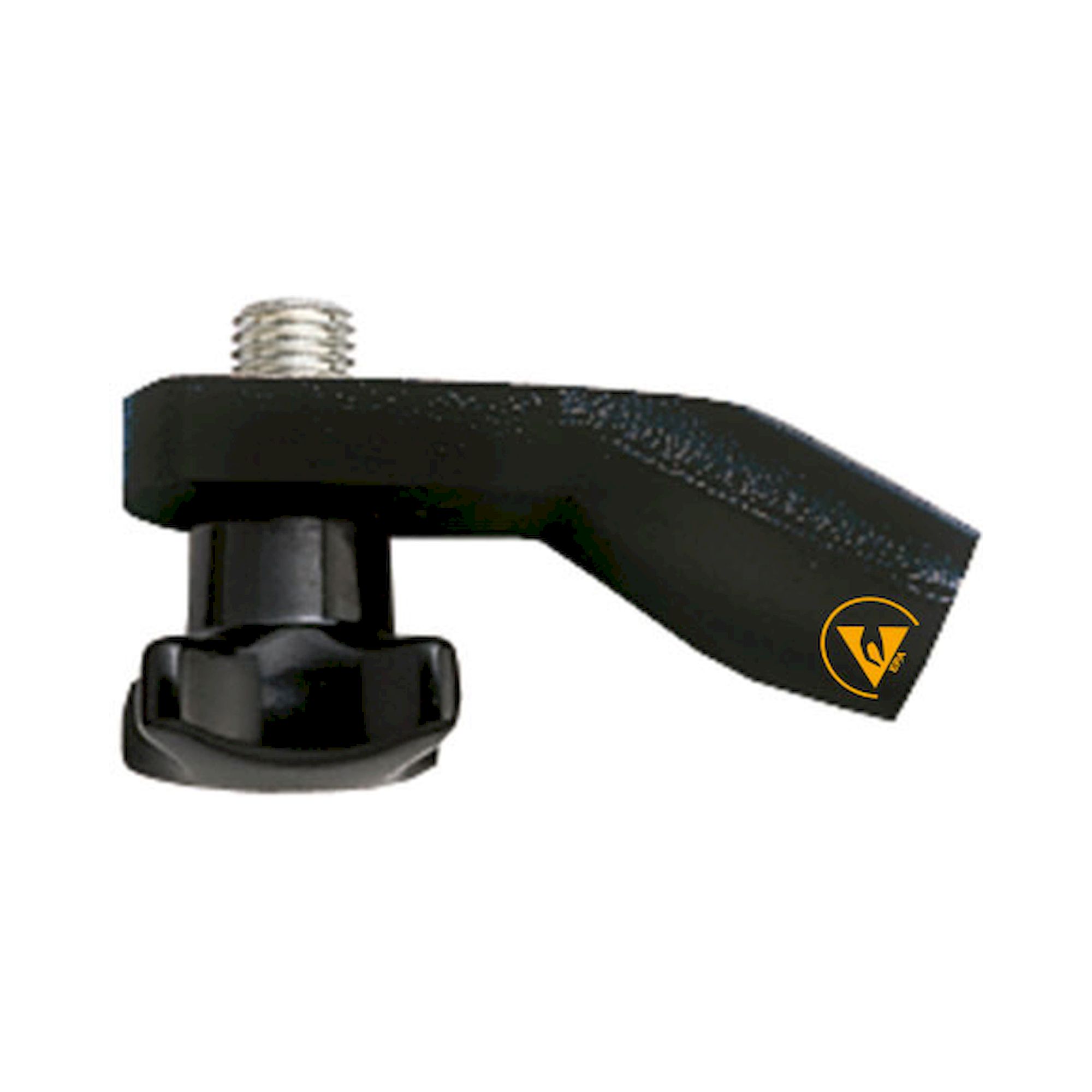

- 9-255 adaptateur d'angle ESD SPANNFIX à visser, M12x1,5

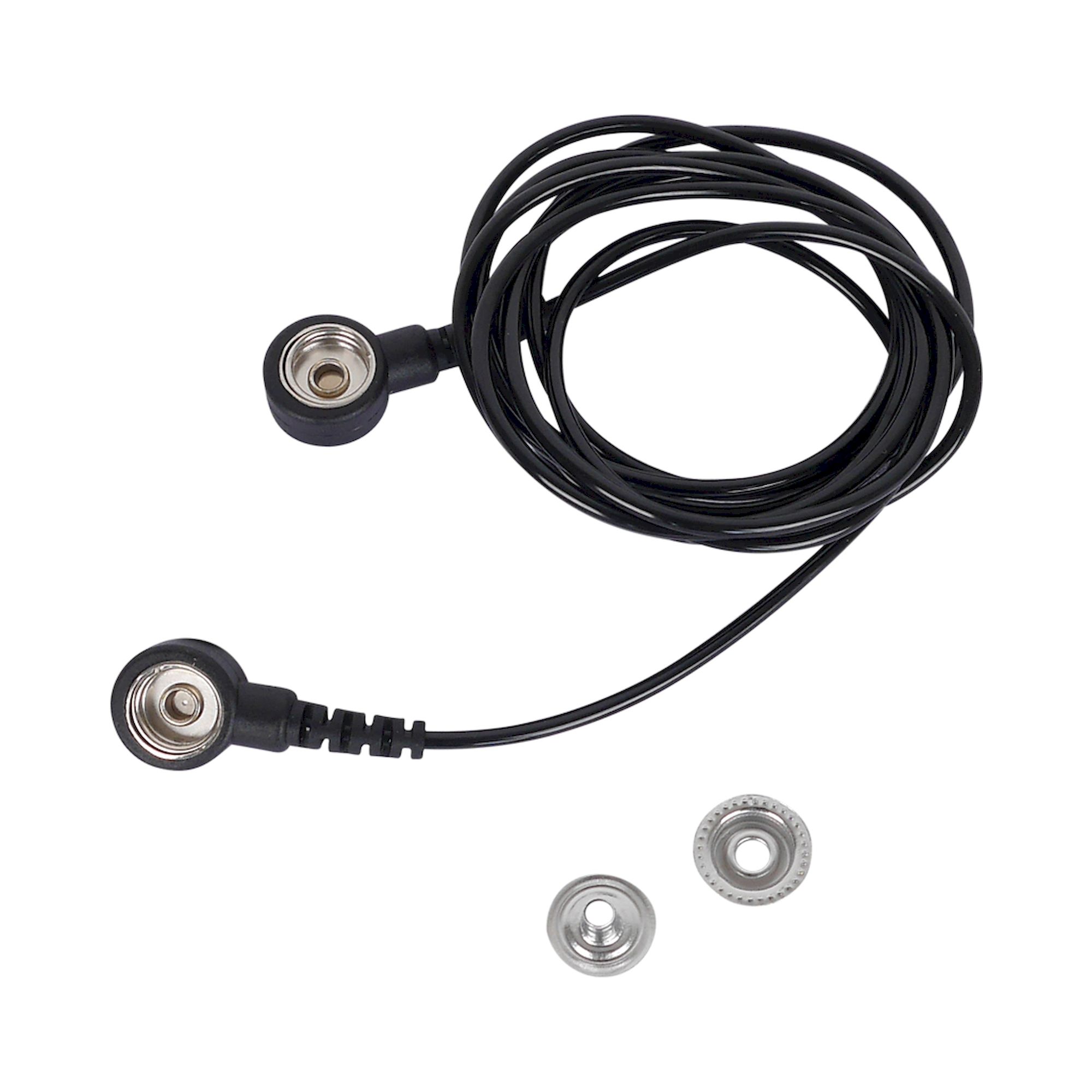

- 9-343-1 câble de mise à la terre ESD 1 MOhm, 1800 mm, 2 boutons-pression 10/10
Normes et données de livraison
- Adapté aux zones protégées contre l'électricité statique selon la norme DIN EN 61340-5-1
- EAN 4250838530057
- Code douanier 82057000
- Pays d'origine Allemagne
| Version ESD | ESD (antistatique) |
|---|---|
| Fabricant Nr. | 9-240-ESD |
| Fabricant | Bernstein |
| EAN | 4250838530057 |
| Poids | 1.330000 |
| Numéro de tarif douanier | 82057000 |
| Informations sur le fabricant du GPSR | BERNSTEIN Werkzeugfabrik Industriehof Trecknase 1 DE-42897 Remscheid www.bernstein-werkzeuge.de |
| Authenticité de l'article | Produit original |
| Estado del artículo | Neuf |
| Détection de position | Non |
