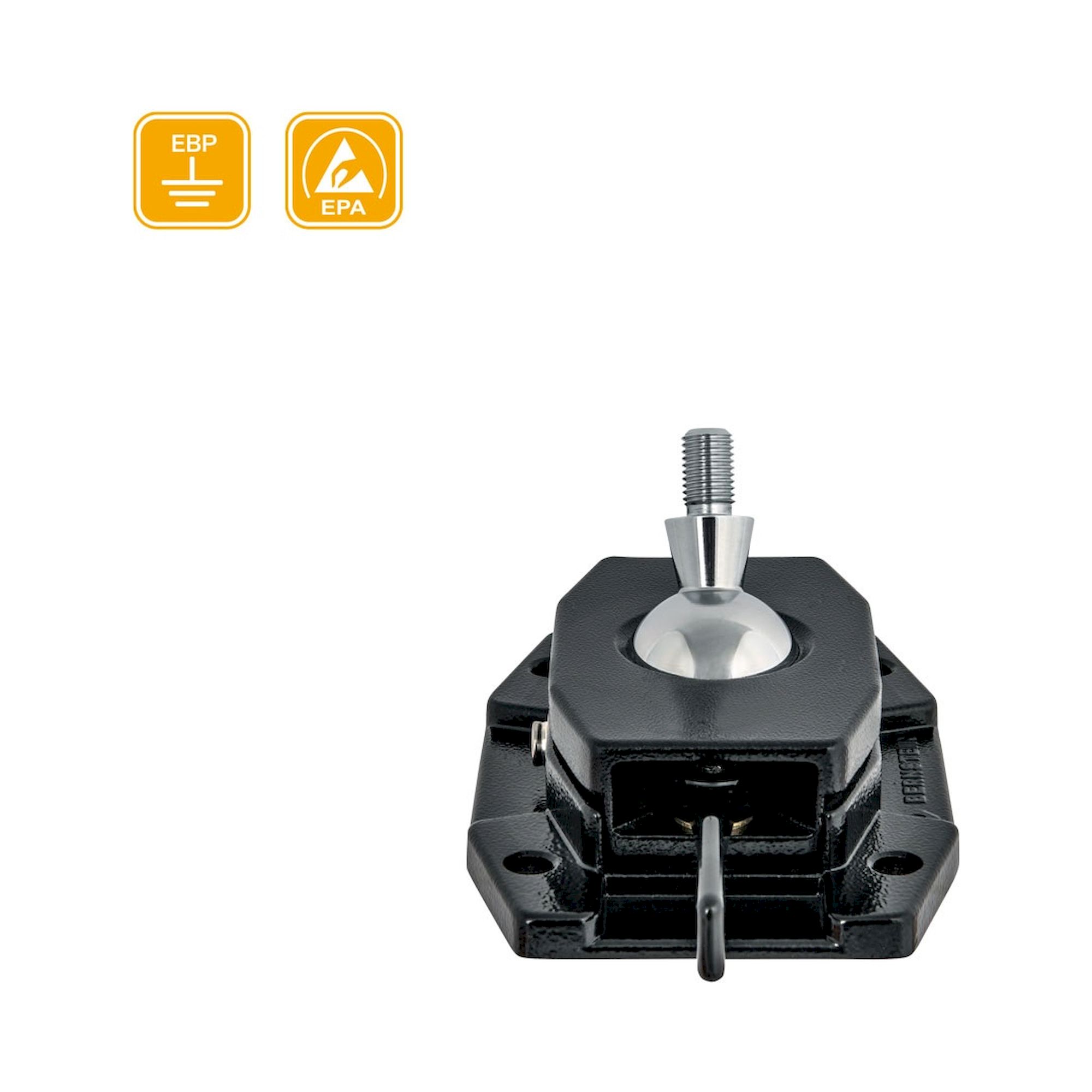

L'embase à rotule ESD SPANNFIX se visse fermement sur l'établi via une plaque de 150 x 106 mm et reçoit toutes les têtes SPANNFIX via sa tige filetée M12 x 1,5 x 20 mm. Le revêtement poudre ESD noir rend la rotule à 360 degrés dissipative à 10^7 à 10^8 Ohm.
Embase à rotule ESD SPANNFIX à visser, dissipative, tige filetée 20 mm - Bernstein 9-261-ESD
BERNSTEIN
Produit original
Prix net (hors TVA)
114,66 €
Article
BS-9-261-ESD
Réf. fabricant
9-261-ESD
ESD · IEC 61340-5-1
Konformitätserklärung
Conseil personnalisé
Neuf
Revendeur spécialisé depuis 2009
Produit original
Expédition mondiale
Données de l'article
Réf. fabricant9-261-ESD
EAN4250838529327
Numéro tarifaire douanier82057000
ÉtatNeuf
Article
BS-9-261-ESD
Fréquemment achetés ensemble
-
Cet article:
114,66 €
-
Mâchoires de protection plastique avec revêtement liège 50 mm pour pièces fragiles (paire) - Bernstein 9-900-E50-KORK
5,88 €
-
Embase à rotule SPANNFIX à visser, tige filetée M12 x 25 mm - Bernstein 9-262
125,91 €
Total price
En zone ESD, un dispositif de serrage monté à demeure doit non seulement tenir fermement, il doit aussi dissiper la charge. L'embase à rotule ESD SPANNFIX se visse par quatre trous traversants et reçoit chaque tête SPANNFIX compatible via sa tige filetée M12 x 1,5 x 20 mm.
Avantages

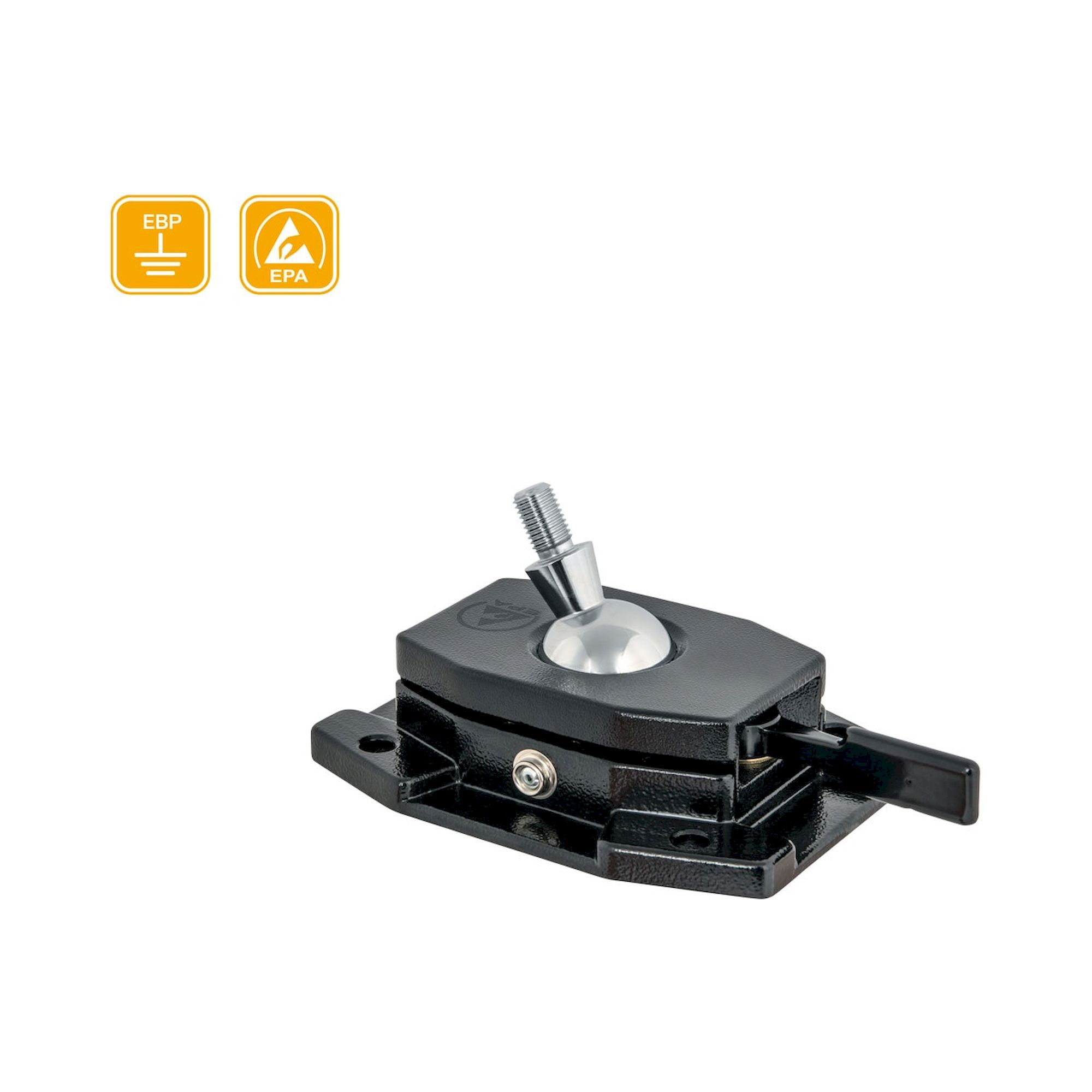

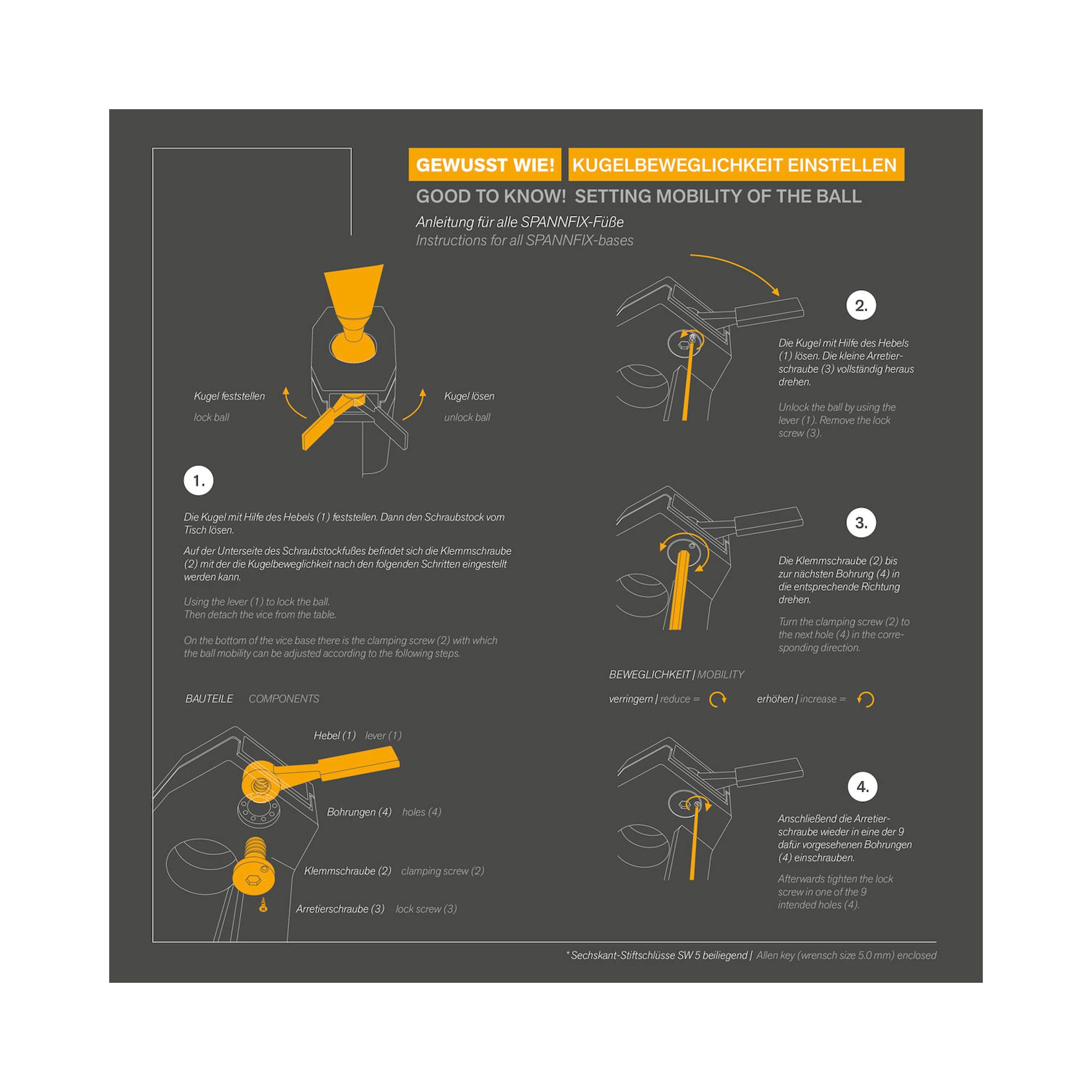

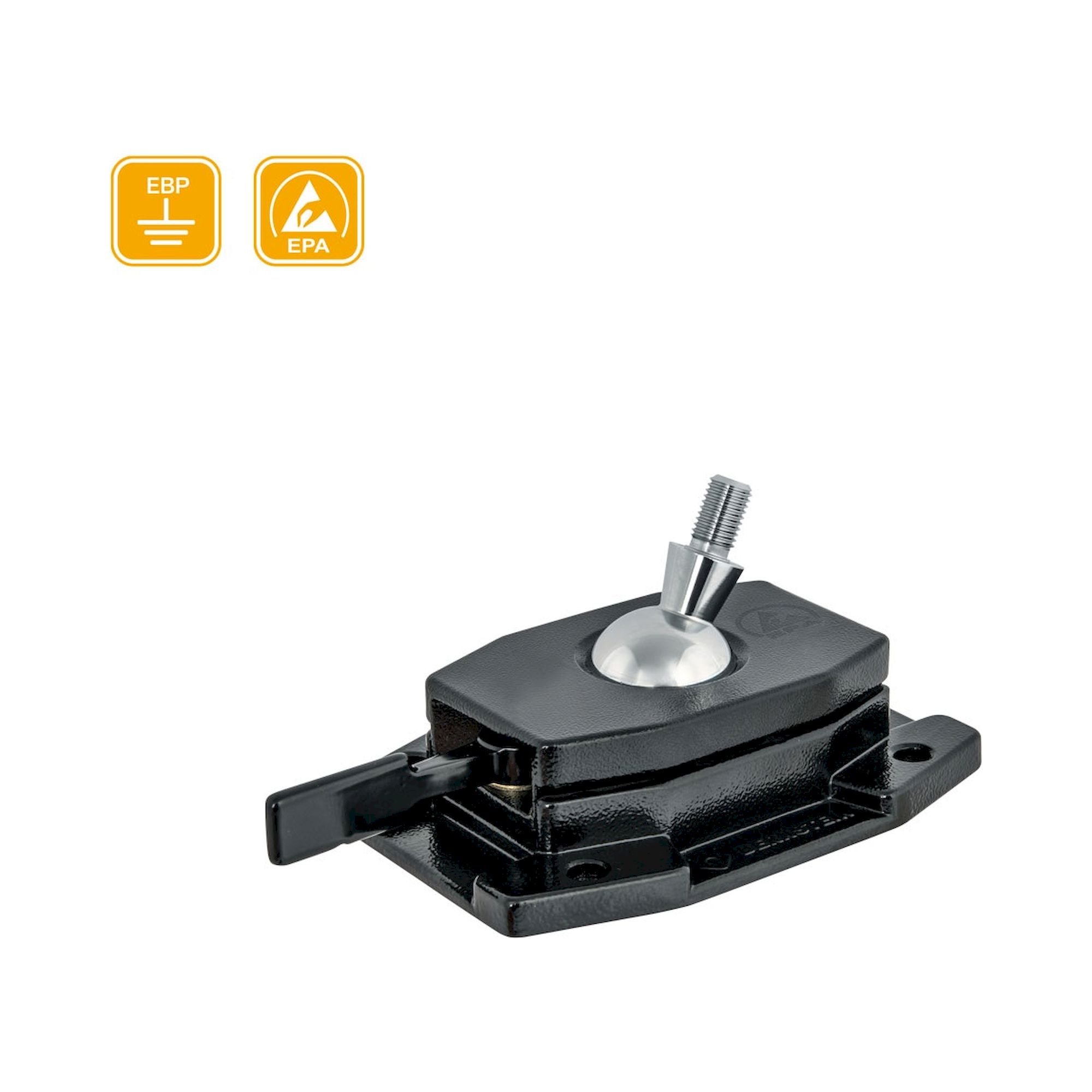

- Le serrage rapide à rotule tient même des pièces lourdes, tourne à 360 degrés et se bloque progressivement dans chaque position.

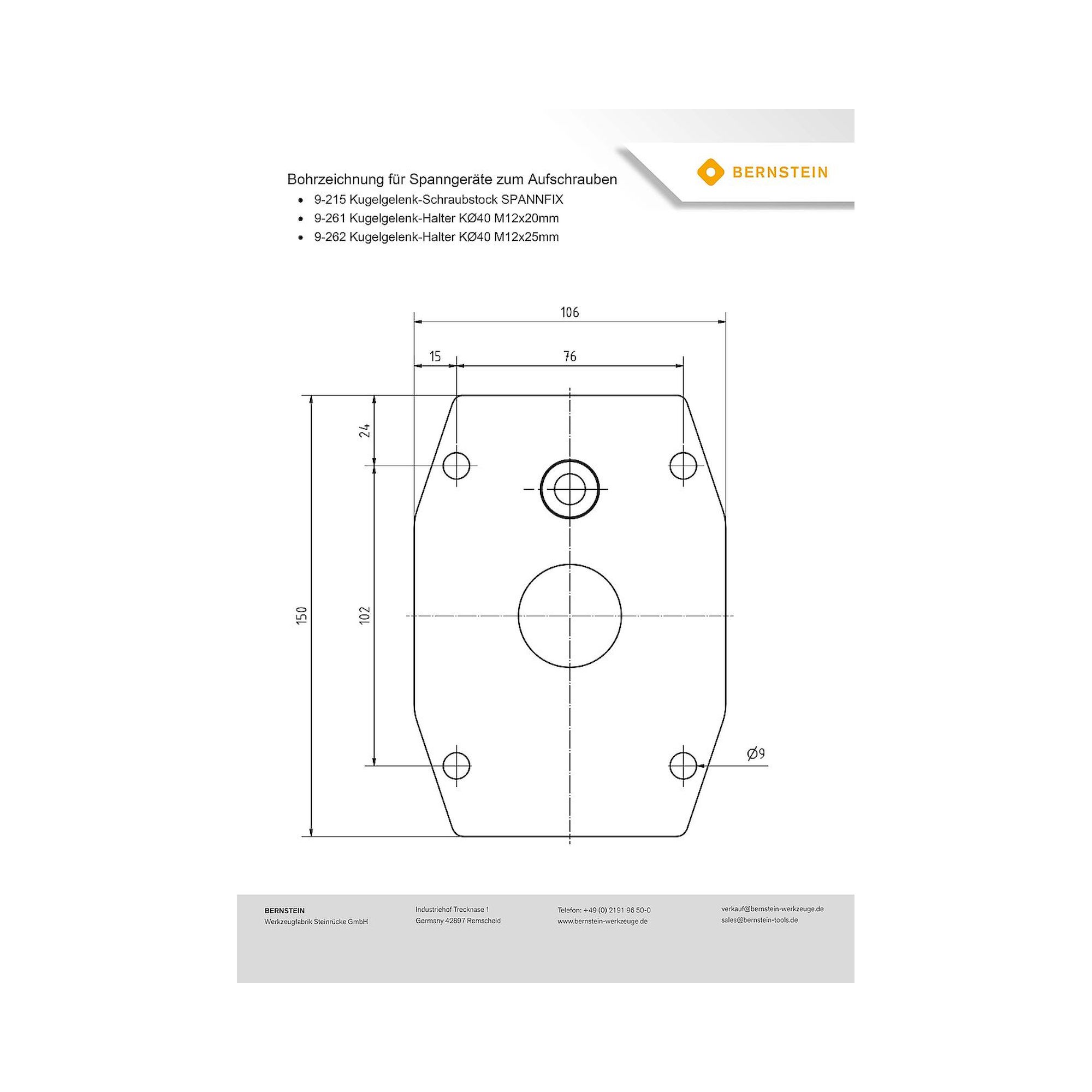

- L'embase à visser, plaque de 150 x 106 mm, reste en place sans glisser.
- La tige filetée M12 x 1,5 x 20 mm reçoit chaque tête SPANNFIX, support de carte ou adaptateur d'angle.
- L'angle d'inclinaison de +/- 45 degrés positionne librement la tête montée dans l'espace.
- Le revêtement poudre ESD noir rend l'embase dissipative à 10^7 à 10^8 Ohm.

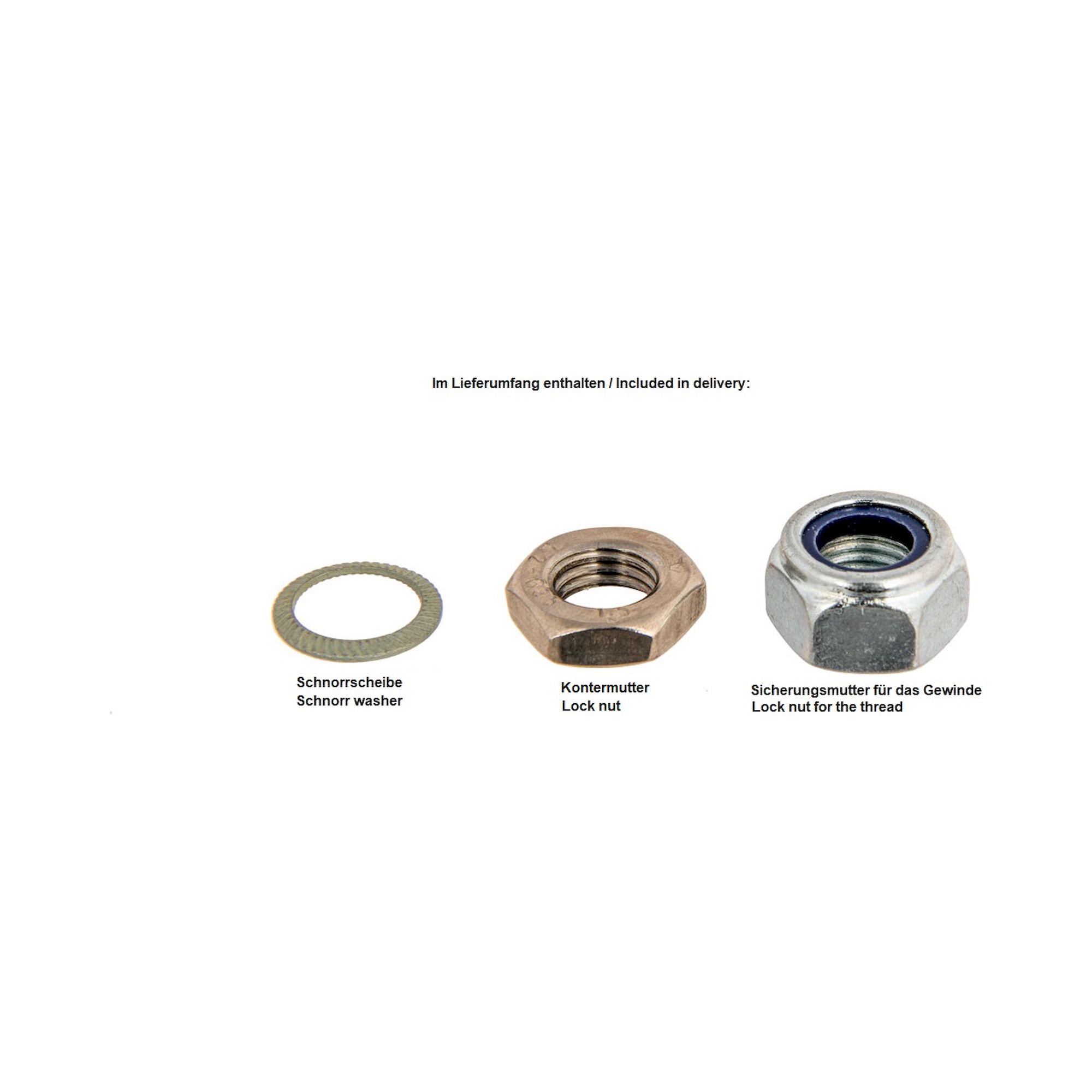

- Rondelle Schnorr, contre-écrou et écrou de blocage sont fournis pour le montage.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Rotule | serrage rapide pour pièces lourdes, rotation 360°, blocage progressif |
| Origine | produit de qualité Made in Germany |
| Fixation | à visser sur l'établi, plaque 150 x 106 mm |
| Tige filetée | M12 x 1,5 x 20 mm |
| Surface d'appui | env. Ø 20 mm |
| Angle d'inclinaison | +/- 45° |
| Accessoires fournis | rondelle Schnorr, contre-écrou et écrou de blocage pour le filetage |
| Matière | aluminium moulé, revêtement poudre ESD noir |
| Résistance dissipative | 10^7 à 10^8 Ohm |
| Dimensions | env. 90 x 180 x 110 mm |
| Poids | 800 g |
Utilisation

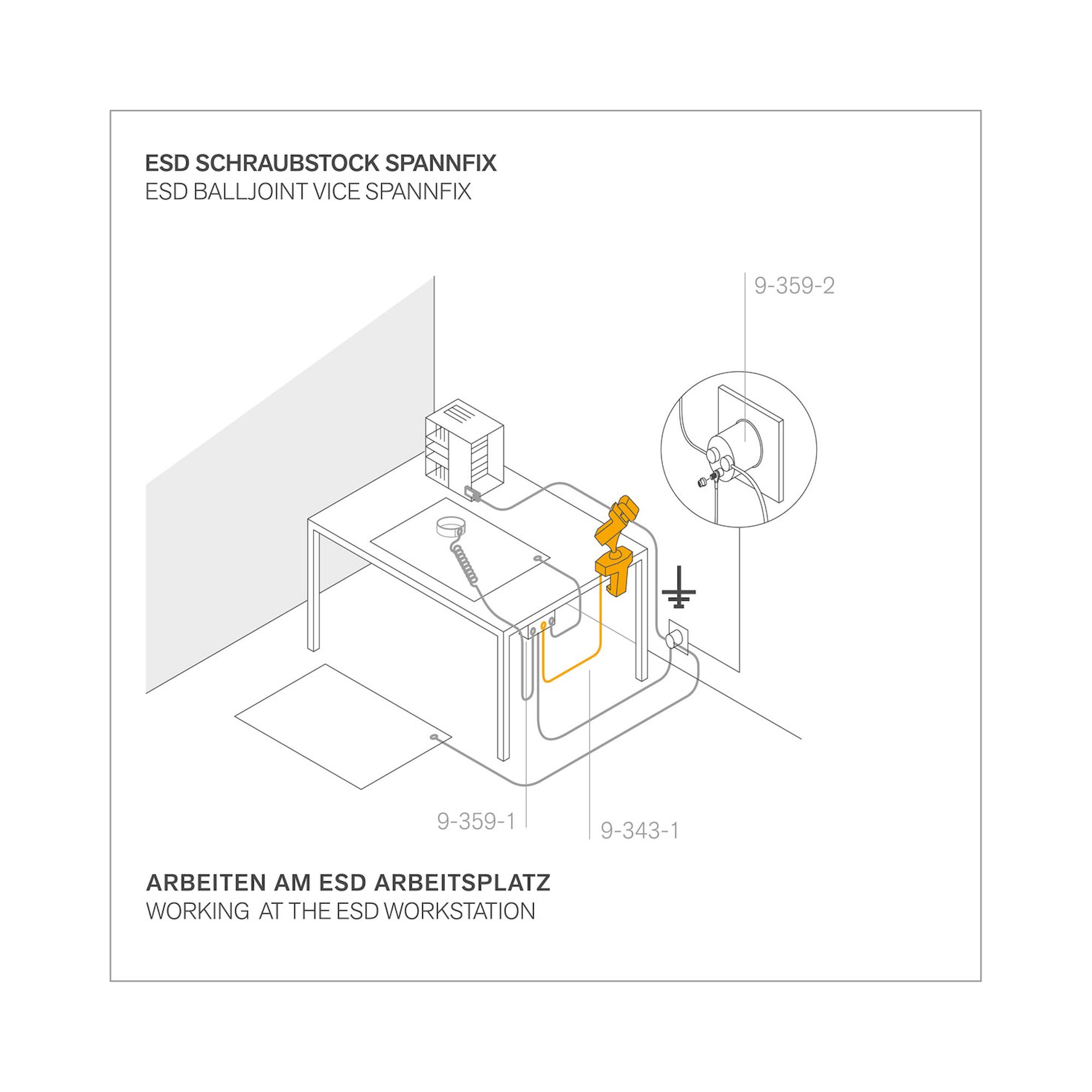

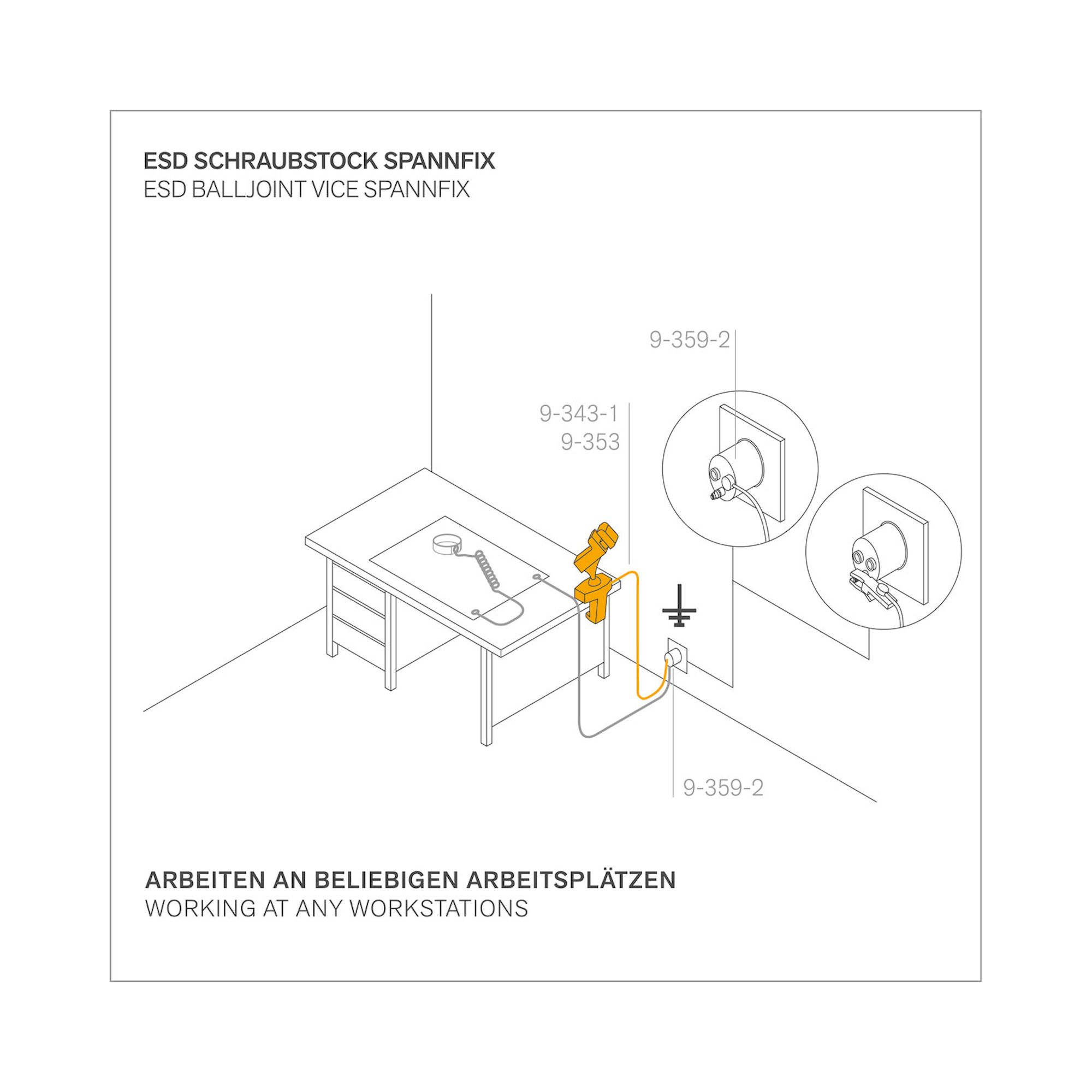

- Embase fixe et dissipative pour supports, têtes à visser et plaques de serrage SPANNFIX en zone ESD.
- Orientation de caméras, capteurs ou instruments de mesure grâce à la rotule pivotante.
- Utilisation sur des postes de contrôle et de reprise installés à demeure.
Normes et données de livraison
- Adaptée aux zones protégées contre l'électricité statique selon la norme DIN EN 61340-5-1
- EAN 4250838529327
- Code douanier 82057000
- Pays d'origine Allemagne
| Certification | IEC 61340-5-1 |
|---|---|
| Version ESD | ESD (antistatique) |
| Fabricant Nr. | 9-261-ESD |
| Fabricant | Bernstein |
| EAN | 4250838529327 |
| Poids | 0.800000 |
| Numéro de tarif douanier | 82057000 |
| Informations sur le fabricant du GPSR | BERNSTEIN Werkzeugfabrik Industriehof Trecknase 1 DE-42897 Remscheid www.bernstein-werkzeuge.de |
| Authenticité de l'article | Produit original |
| État de l'article | Neuf |
