Profilé de cadre 30x45 WG30, 6070 mm, aluminium anodisé - Bosch Rexroth 3842557228

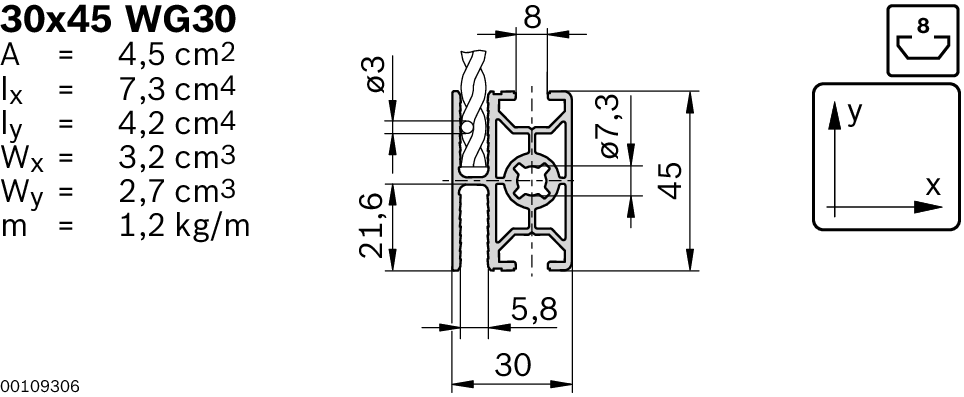

Fiche technique (PDF)
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Profilé de cadre en aluminium anodisé pour le système de grille de protection WG30 de Bosch Rexroth, section transversale 30x45 mm, longueur 6070 mm. Livré en unité d'emballage de 20 pièces en longueur standard, il constitue la structure porteuse des dispositifs de protection et des cloisons de séparation dans les installations de montage industriel. La vis centrale, la grille ondulée et les éléments de serrage à ressort sont des accessoires obligatoires à commander séparément.

Profilé de cadre 30x45 WG30, 6070 mm, aluminium anodisé - Bosch Rexroth 3842557228

BOSCH REXROTH Produit original
Prix net (hors TVA)
2 186,38 €
Excl. 19% VAT , excl. Shipping Cost
Disponible Expédition rapide
Article BRR-3842557228
Réf. fabricant 3842557228
Conseil personnalisé
Neuf Revendeur spécialisé depuis 2009 Produit original Expédition mondiale
Données de l'article
Réf. fabricant3842557228
Numéro tarifaire douanier76042100
ÉtatNuevo
Ajouter à ma liste d’envie Ajouter au comparateur
Article
BRR-3842557228
Fréquemment achetés ensemble
Total price

Le profilé de cadre 30x45 pour le système de grille de protection WG30 de Bosch Rexroth forme la structure porteuse des dispositifs de protection modulaires et des cloisons de séparation dans les lignes de montage industrielles. L'aluminium anodisé associe une faible masse à une rigidité élevée et à une surface résistante à la corrosion.

  • Performances structurelles définies : Moment d'inertie de surface lx 7,3 cm⁴ / ly 4,2 cm⁴ et module de résistance Wx 3,2 cm³ / Wy 2,7 cm³ pour un calcul fiable.
  • Rainure de profilé 8, compatible avec le système : S'intègre au système de rainures standardisé du kit modulaire WG30, permettant un assemblage simplifié avec vis centrale et éléments de serrage à ressort.
  • Aluminium anodisé : Résistant à la corrosion, léger et conçu pour une utilisation durable en environnement industriel.
  • Unité d'emballage de 20 pièces : Longueur standard 6070 mm, masse par pièce 1,2 kg ; poids total de l'unité d'emballage 150,6 kg.

Caractéristiques techniques

PropriétéValeur
Longueur [L]6070 mm
Section transversale30 x 45 mm
Surface de profilé [A]4,5 cm²
Rainure de profilé8
MatériauAluminium, anodisé
Masse [m] par pièce1,2 kg
Poids de l'unité d'emballage150,6 kg
Unité de livraison20 pièces
État à la livraisonUnité d'emballage en longueur standard
Moment d'inertie de surface lx7,3 cm⁴
Moment d'inertie de surface ly4,2 cm⁴
Module de résistance Wx3,2 cm³
Module de résistance Wy2,7 cm³
Accessoires obligatoiresVis centrale, grille ondulée, éléments de serrage à ressort
