Profil de cadre 30x30 WG40, aluminium anodisé, 6070 mm - Bosch Rexroth 3842557229
Fiche technique (PDF)
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Profil de cadre 30x30 en aluminium anodisé pour le système de grilles de protection WG40. Rainure de profil 8, longueur 6070 mm, masse 0,9 kg par barre - livré en unité de conditionnement de 20 pièces en longueur standard. Le montage nécessite une vis centrale, une grille ondulée et des éléments de serrage à ressort.

Profil de cadre 30x30 WG40, aluminium anodisé, 6070 mm - Bosch Rexroth 3842557229

BOSCH REXROTH Produit original
Prix net (hors TVA)
1 612,02 €
Excl. 19% VAT , excl. Shipping Cost
Disponible Expédition rapide
Article BRR-3842557229
Réf. fabricant 3842557229
Conseil personnalisé
Neuf Revendeur spécialisé depuis 2009 Produit original Expédition mondiale
Données de l'article
Réf. fabricant3842557229
Pays d'origineSuède
Numéro tarifaire douanier76042100
ÉtatNuevo
Ajouter à ma liste d’envie Ajouter au comparateur
Article
BRR-3842557229
Fréquemment achetés ensemble
Total price

Le profil de cadre 30x30 WG40 constitue la structure porteuse des protections et cloisons de séparation du système Bosch Rexroth EcoSafe. L'aluminium anodisé offre une résistance durable à la corrosion pour un faible poids; la rainure de profil 8 assure la connexion conforme au système avec les grilles ondulées et les éléments de serrage à ressort.

  • Rainure de profil 8 - s'intègre directement dans le système modulaire WG40 sans outillage spécial
  • Masse 0,9 kg par barre - manutention aisée lors de l'assemblage des cadres
  • Unité de livraison de 20 pièces en longueur standard 6070 mm - découpe rationnelle aux largeurs de travée souhaitées
  • Aluminium anodisé - résistant à la corrosion et facile à nettoyer en environnement industriel

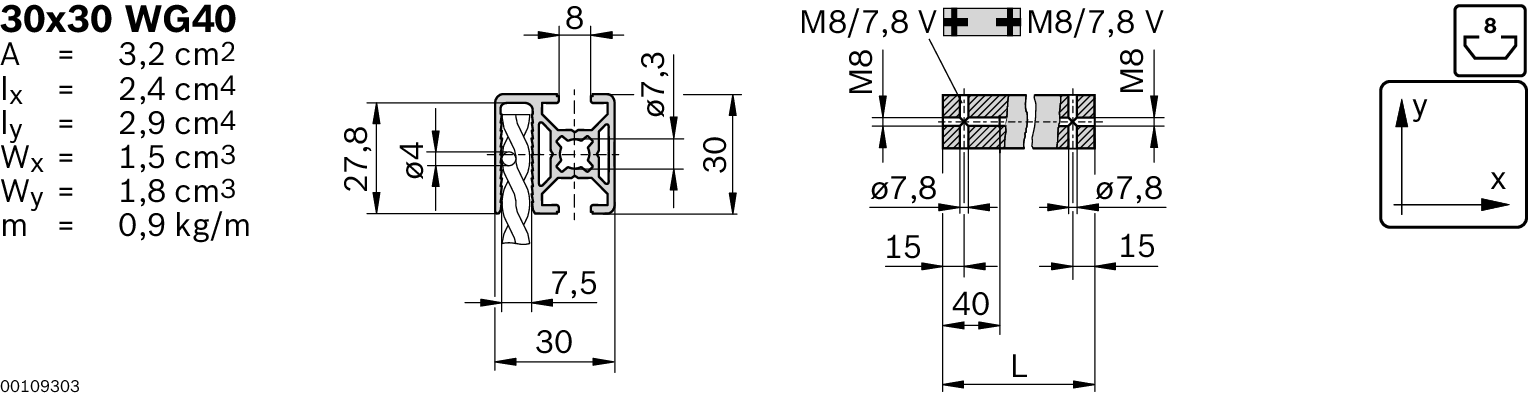

  • Surface de profil 3,2 cm², moment quadratique lx 2,4 cm⁴ / ly 2,9 cm⁴ - rigidité suffisante pour les constructions de grilles de protection

Caractéristiques techniques

CaractéristiqueValeur
Longueur [L]6070 mm
Section du profil30 x 30 mm
Rainure de profil8
Surface de profil [A]3,2 cm²
Masse [m]0,9 kg
Moment quadratique axe x [lx]2,4 cm⁴
Moment quadratique axe y [ly]2,9 cm⁴
Module de résistance axe x [Wx]1,5 cm³
Module de résistance axe y [Wy]1,8 cm³
MatériauAluminium anodisé
Unité de livraison20 pièces
État à la livraisonUnité de conditionnement en longueur standard
Accessoires requisVis centrale, grille ondulée, éléments de serrage à ressort
Poids (unité de conditionnement)115,7 kg
Plus d’information
Fabricant Nr. 3842557229
Fabricant Bosch Rexroth
Pays d'origine Suède
Poids 115.700000
Longueur 6070 mm
Numéro de tarif douanier 76042100
Informations sur le fabricant du GPSR Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article Produit original
