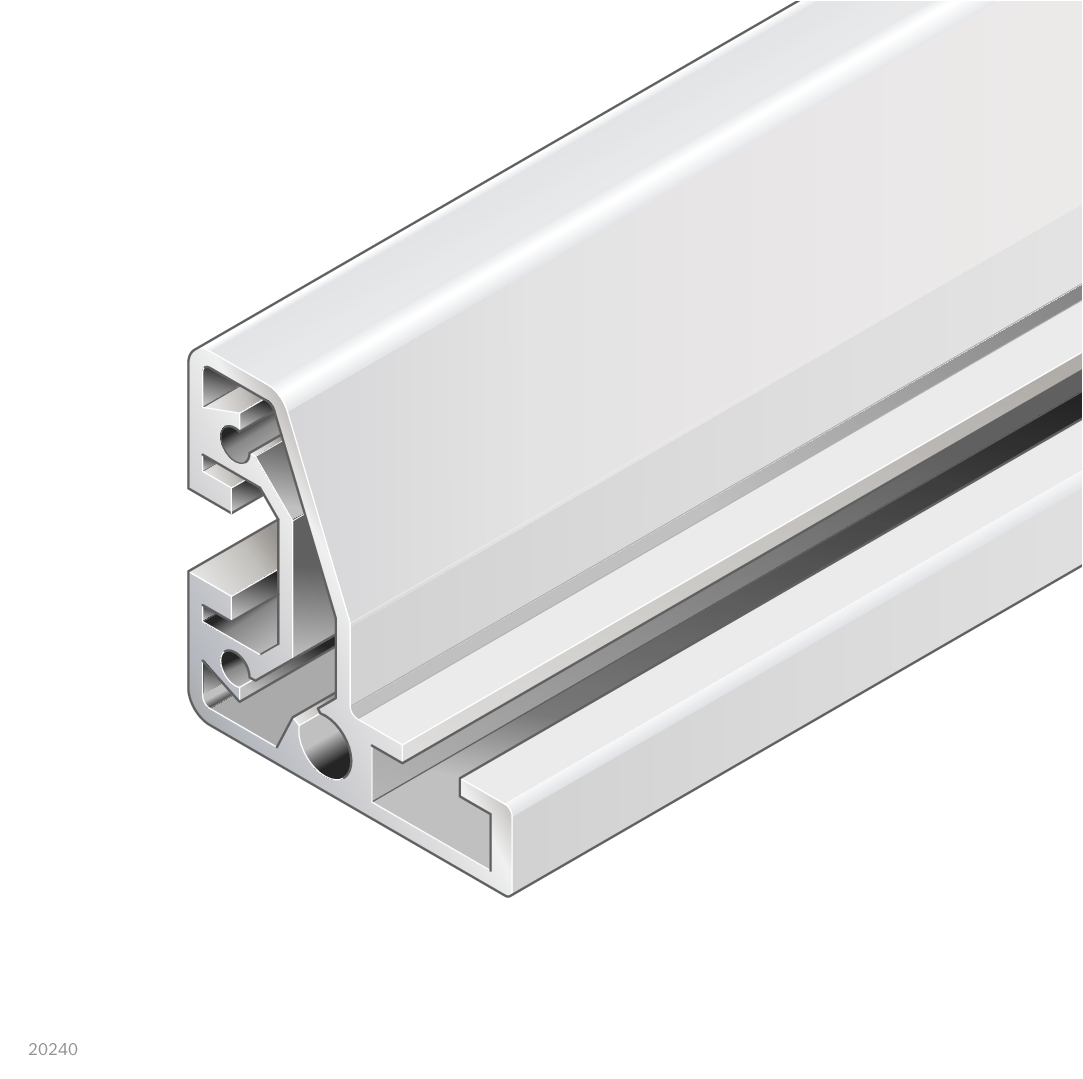

Profil de cadre 45x45, 20 pièces de 6070 mm, ESD, aluminium anodisé - Bosch Rexroth 3842557942
Fiche technique (PDF)
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Profil de cadre 45x45 mm en longueur standard de 6070 mm, en aluminium anodisé conforme ESD, destiné aux systèmes d'assemblage manuel et aux chariots de matériel. Livré en lot de 20 profils; les rainures de profil 8 et 10 acceptent les connecteurs et accessoires Rexroth. Accessoire recommandé: équerre R40x43.

Profil de cadre 45x45, 20 pièces de 6070 mm, ESD, aluminium anodisé - Bosch Rexroth 3842557942

BOSCH REXROTH Produit original
Prix net (hors TVA)
3 374,88 €
Excl. 19% VAT , excl. Shipping Cost
Disponible Expédition rapide
Article BRR-3842557942
Réf. fabricant 3842557942
Conseil personnalisé
Neuf Revendeur spécialisé depuis 2009 Produit original Expédition mondiale
Données de l'article
Réf. fabricant3842557942
Pays d'origineAllemagne
Numéro tarifaire douanier76042100
ÉtatNuevo
Ajouter à ma liste d’envie Ajouter au comparateur
Article
BRR-3842557942
Fréquemment achetés ensemble
Total price

Le profil de cadre 45x45 mm de Bosch Rexroth est un élément de structure pour les systèmes de production manuelle, les chariots de matériel et les postes de montage modulaires. Fabriqué en aluminium anodisé répondant aux exigences ESD, il est livré en lot de 20 pièces en longueur standard de 6070 mm.

  • Conforme ESD: la surface en aluminium anodisé dissipe les charges électrostatiques de manière fiable
  • Deux tailles de rainure (8 et 10) pour une large compatibilité avec les accessoires du système modulaire Rexroth
  • Rigidité en flexion élevée: moment d'inertie lx 8,8 cm⁴ / ly 6,9 cm⁴
  • Unité de livraison de 20 pièces - stockage économique pour les projets de grande envergure
  • Accessoire de liaison recommandé: équerre R40x43

Caractéristiques techniques

PropriétéValeur
Section du profil45 x 45 mm
Longueur [L]6070 mm
MatériauAluminium, anodisé
ESDoui
Rainure de profil8, 10
Surface de profil [A]4,5 cm²
Moment d'inertie X [lx]8,8 cm⁴
Moment d'inertie Y [ly]6,9 cm⁴
Module de résistance X [Wx]3,2 cm³
Module de résistance Y [Wy]2,3 cm³
Masse [m]1,2 kg
Unité de livraison20 pièces
État à la livraisonLot en longueur standard
Accessoire recommandéÉquerre R40x43
Poids (lot)160,1 kg
Plus d’information
Fabricant Nr. 3842557942
Fabricant Bosch Rexroth
Pays d'origine Allemagne
Poids 160.100000
Longueur 6070 mm
Numéro de tarif douanier 76042100
Informations sur le fabricant du GPSR Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article Produit original
Estado del artículo Nuevo
