Élément de contrôle à frein TASS TR1, 3 à 6 Nm - Bosch Rexroth 3609438114

Les dérives des visseuses intégrées sont souvent détectées tardivement. L'élément TASS TR1 3-6 Nm ramène le contrôle sur la broche montée elle-même et indique dès la fin de chaque cycle si couple, angle et linéarité sont conformes. TR1 est la plus petite taille des éléments TASS : surplat 15 mm, longueur l3 de 121 mm, poids 0,22 kg.

Avantages

• Trois paramètres en un passage : deux valeurs de couple, angle et linéarité, sans second montage de contrôle
• Retour immédiat après le cycle de contrôle, la libération ou le réajustement se décide sur place
• Contrôle à l'état monté, la broche reste dans l'installation et la cadence est à peine interrompue
• Valeurs M1 3 Nm et M2 6 Nm couvrant la plage indiquée dans la désignation, M3 est spécifié à 7,5 Nm
• Taille TR1 de 0,22 kg avec surplat de 15 mm, facile à manipuler au poste

Applications

• Validation quotidienne des postes de vissage dans la plage de 3 à 6 Nm
• Réglage des visseuses après maintenance ou modification de la broche
• Contrôle des visseuses manuelles et intégrées dont la consigne se situe dans cette plage de couple

Compatibilité système

• TASS (Tool Analysis and Setup System) de Bosch Rexroth, taille TR1 avec éléments de 1 à 10 Nm

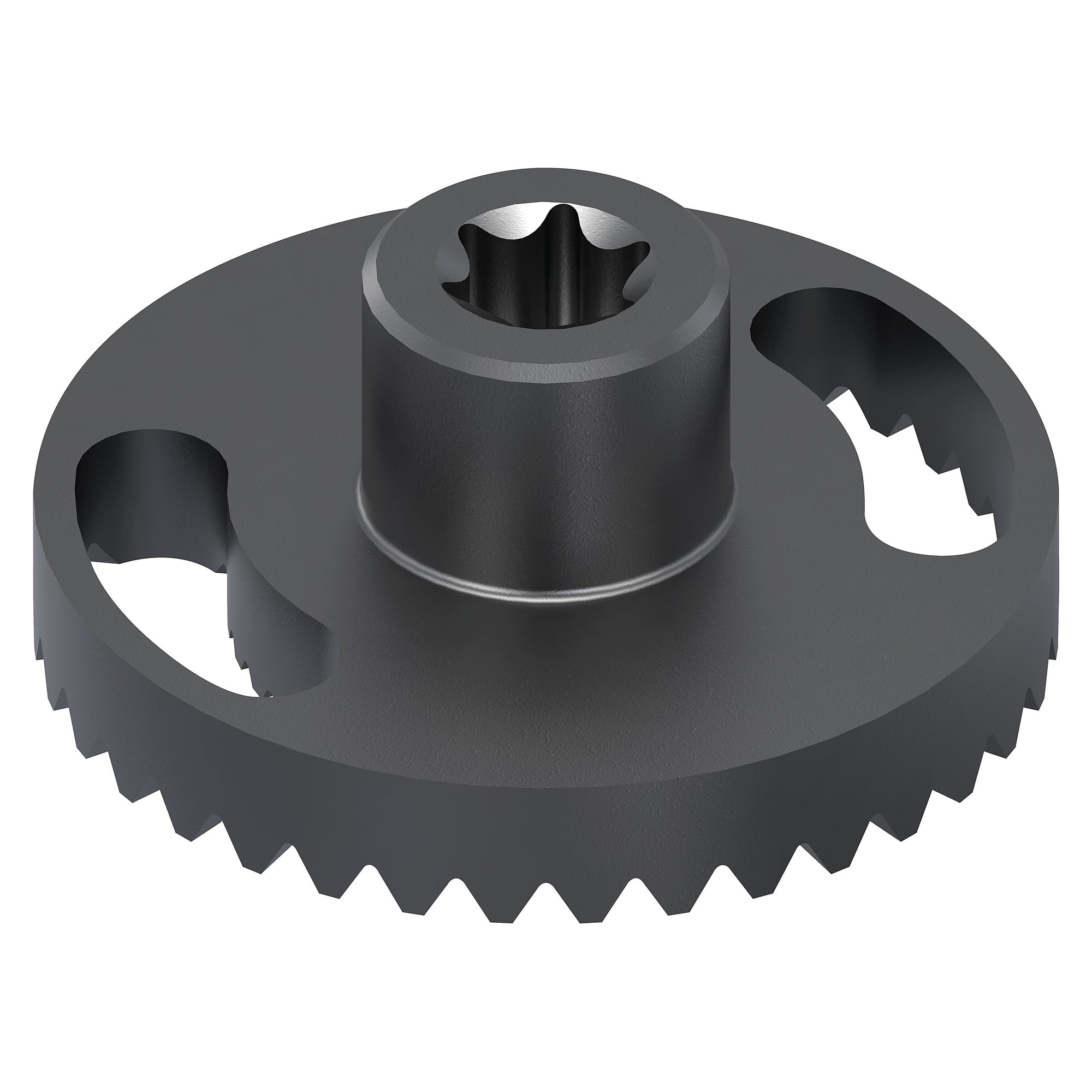

• Des pièces d'adaptation ajustent la prise à l'assemblage (six pans creux et extérieur, Torx, taraudage)

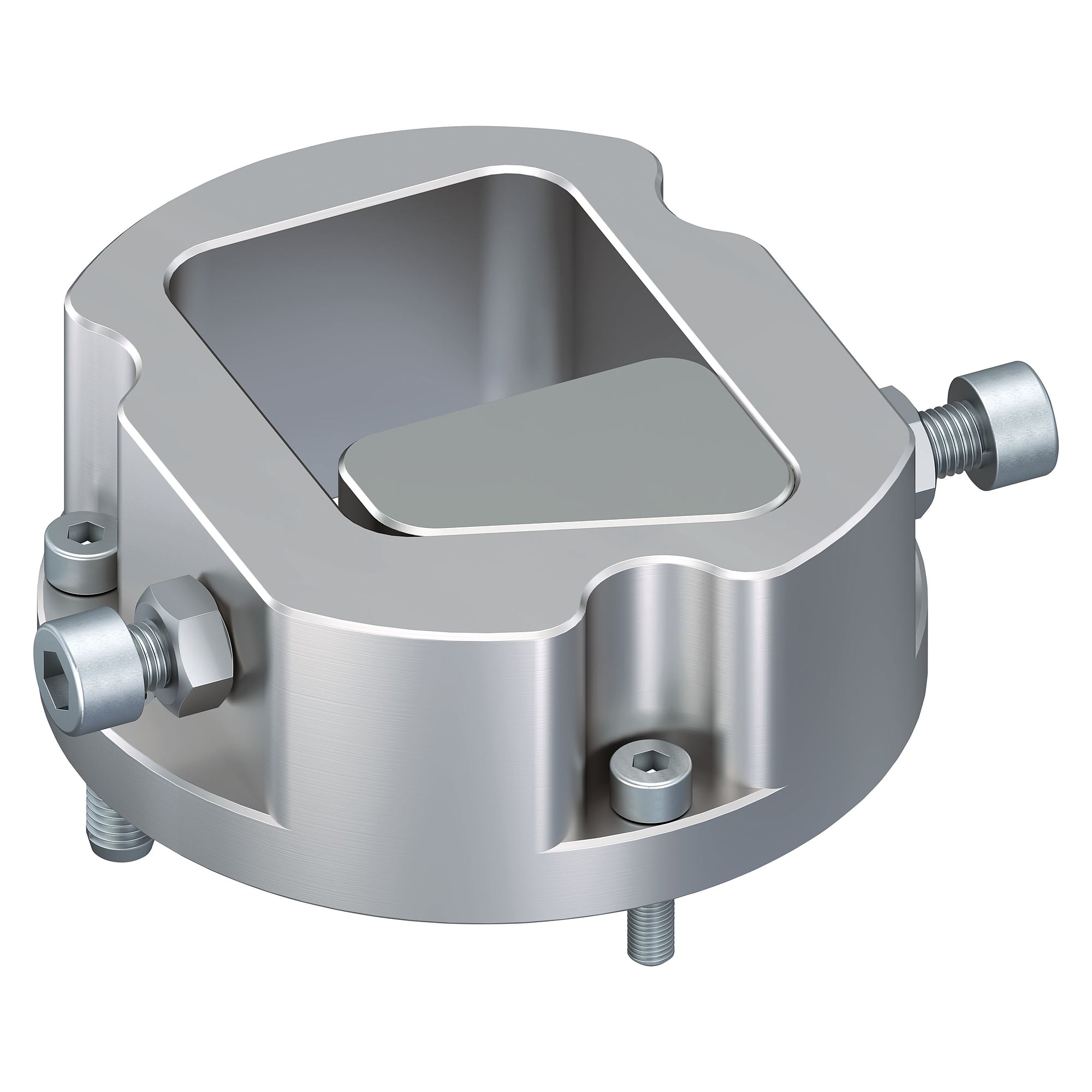

• Support TASS FIX TR1 (Bosch Rexroth 3609438001) pour un montage fixe au poste de contrôle
