Élément de contrôle à frein TASS TR2, 6 à 12 Nm - Bosch Rexroth 3609438122

Une visseuse travaillant jusqu'à 12 Nm doit être contrôlée régulièrement par rapport à une référence, sans être démontée de l'installation. L'élément de contrôle à frein TASS TR2 6-12 Nm se place sur l'outil monté et vérifie couple, angle et linéarité en un cycle. TR2 est la deuxième taille des éléments TASS : surplat 30 mm, longueur l3 de 176,5 mm, poids 1,2 kg.

Avantages

• Contrôle à l'état monté, la broche reste dans l'installation et la cadence est à peine interrompue
• Trois paramètres en un passage : deux valeurs de couple, angle et linéarité, sans second montage de contrôle
• Retour immédiat après le cycle de contrôle, la libération ou le réajustement se décide sur place
• Valeurs M1 6 Nm et M2 12 Nm couvrant la plage indiquée dans la désignation, M3 est spécifié à 15 Nm
• Taille TR2 de 1,2 kg avec surplat de 30 mm, facile à manipuler au poste

Applications

• Contrôle régulier des visseuses intégrées et broches de vissage avec consignes de 6 à 12 Nm
• Contrôle et réglage des visseuses avant le démarrage de la production ou après une intervention sur la broche
• Validation quotidienne des postes de vissage sans démontage de la broche

Compatibilité système

• TASS (Tool Analysis and Setup System) de Bosch Rexroth, taille TR2 avec éléments de 6 à 35 Nm

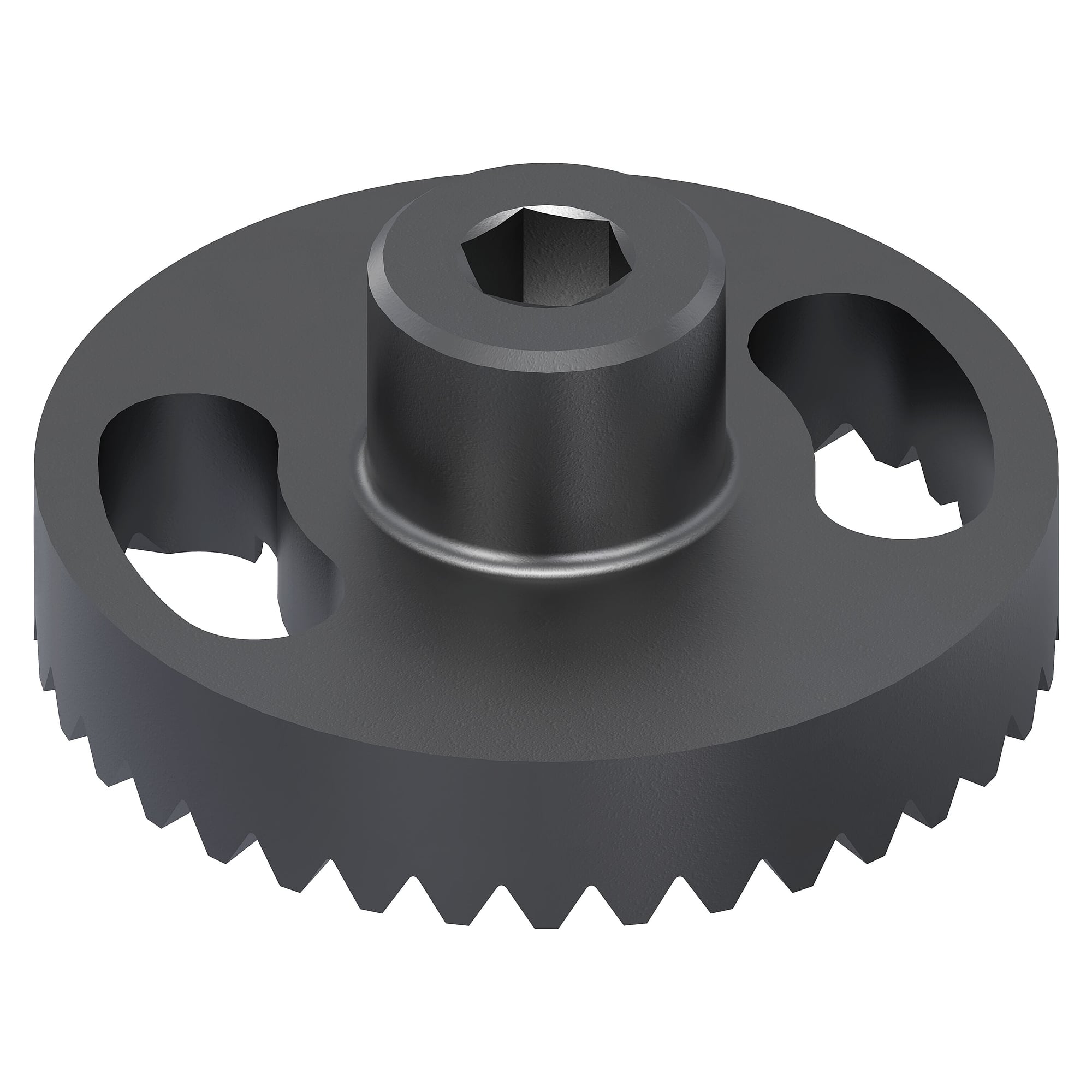

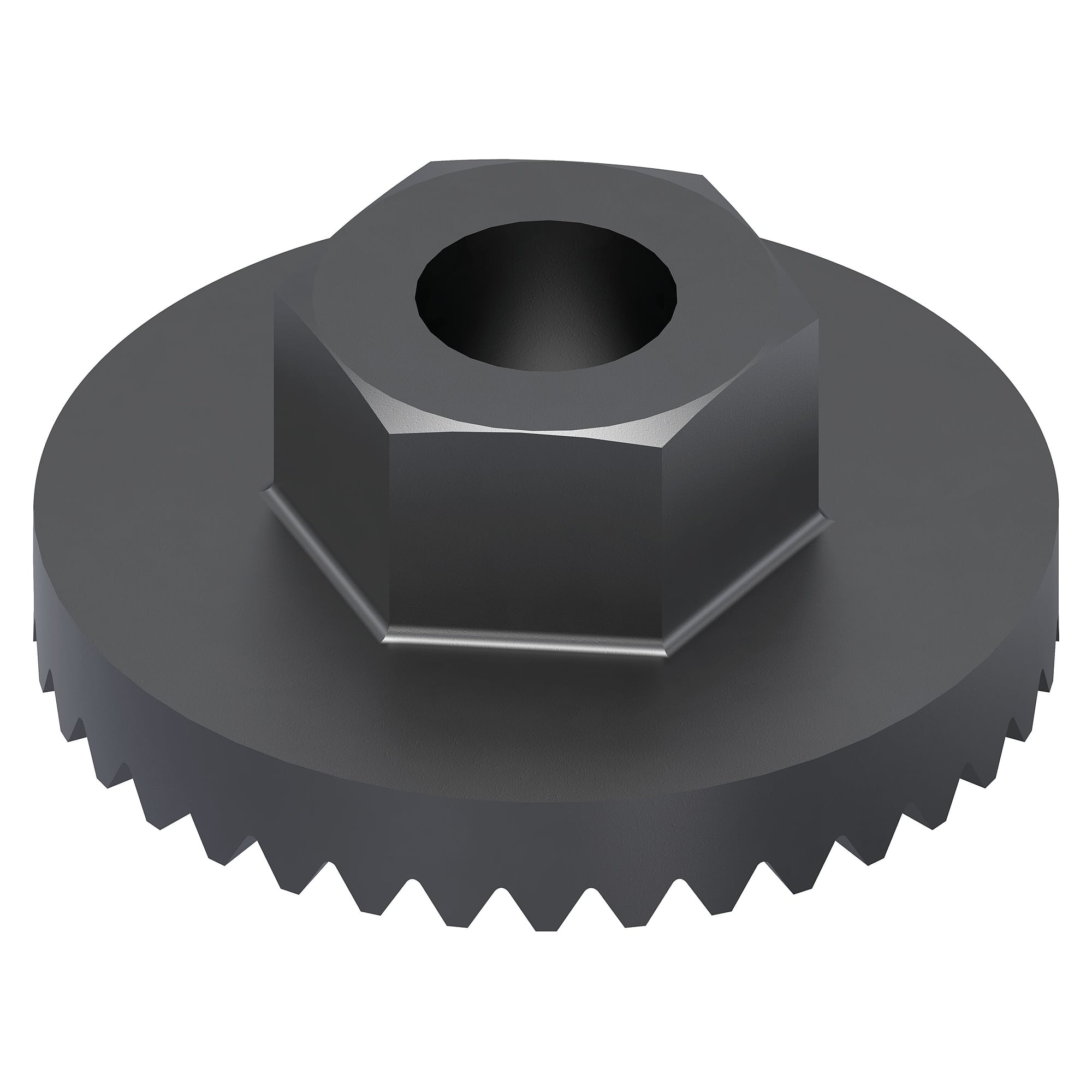

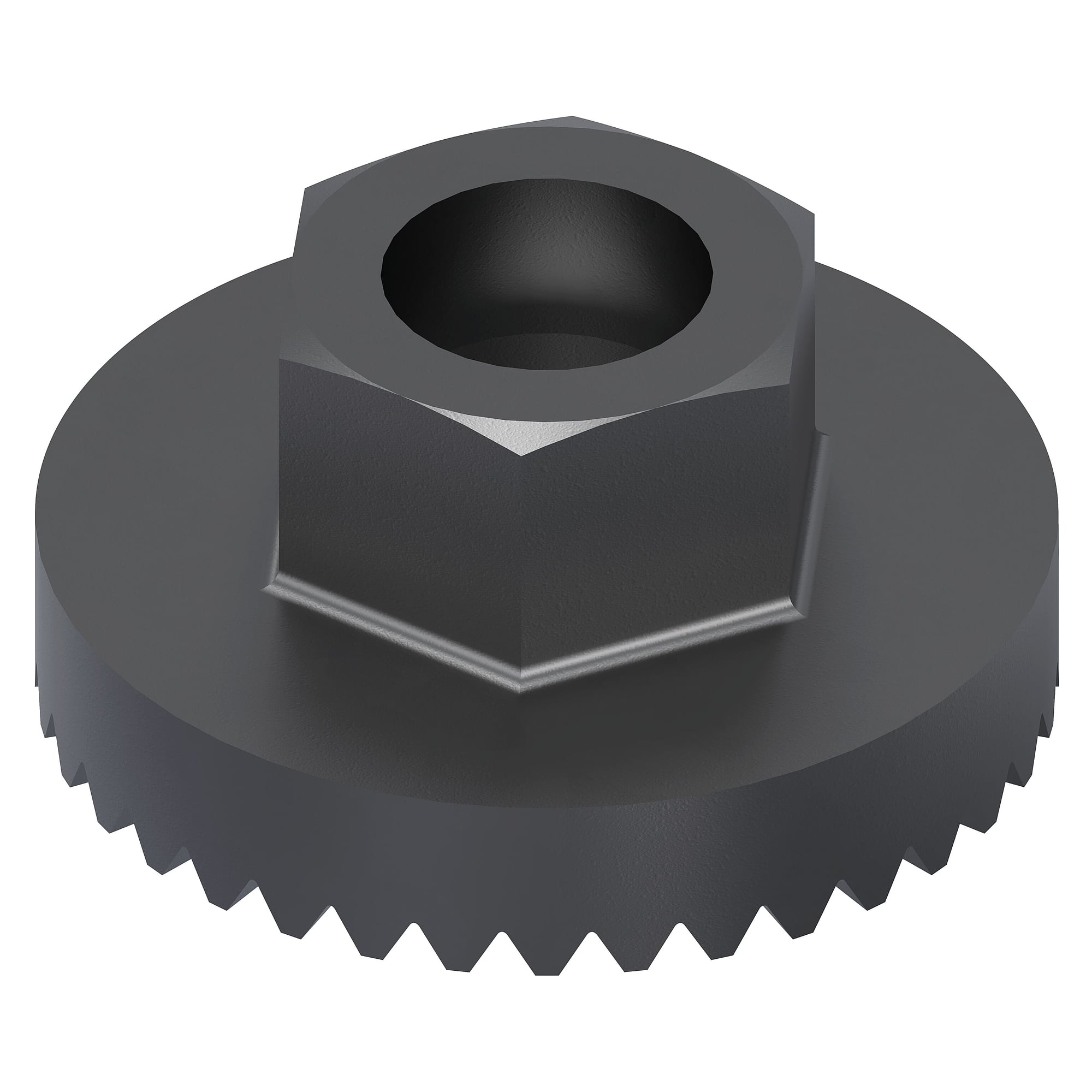

• Des pièces d'adaptation ajustent la prise à l'assemblage (six pans creux et extérieur, Torx, taraudage)
• Support TASS FIX TR2 (Bosch Rexroth 3609438002) pour un montage fixe au poste de contrôle
