Élément de contrôle à frein TASS TR3, 45 à 90 Nm - Bosch Rexroth 3609438137

Les dérives des visseuses intégrées sont souvent détectées tardivement. L'élément TASS TR3 45-90 Nm ramène le contrôle sur la broche montée elle-même et indique dès la fin de chaque cycle si couple, angle et linéarité sont conformes. TR3 est la troisième taille des éléments TASS : surplat 32 mm, longueur l3 de 226,5 mm, poids 1,75 kg.

Avantages

• Trois paramètres en un passage : deux valeurs de couple, angle et linéarité, sans second montage de contrôle
• Retour immédiat après le cycle de contrôle, la libération ou le réajustement se décide sur place
• Contrôle à l'état monté, la broche reste dans l'installation et la cadence est à peine interrompue
• Valeurs M1 45 Nm et M2 90 Nm couvrant la plage indiquée dans la désignation, M3 est spécifié à 113 Nm
• Taille TR3 de 1,75 kg avec surplat de 32 mm, facile à manipuler au poste

Applications

• Validation quotidienne des postes de vissage dans la plage de 45 à 90 Nm
• Réglage des visseuses après maintenance ou modification de la broche
• Contrôle des visseuses manuelles et intégrées dont la consigne se situe dans cette plage de couple

Compatibilité système

• TASS (Tool Analysis and Setup System) de Bosch Rexroth, taille TR3 avec éléments de 20 à 100 Nm

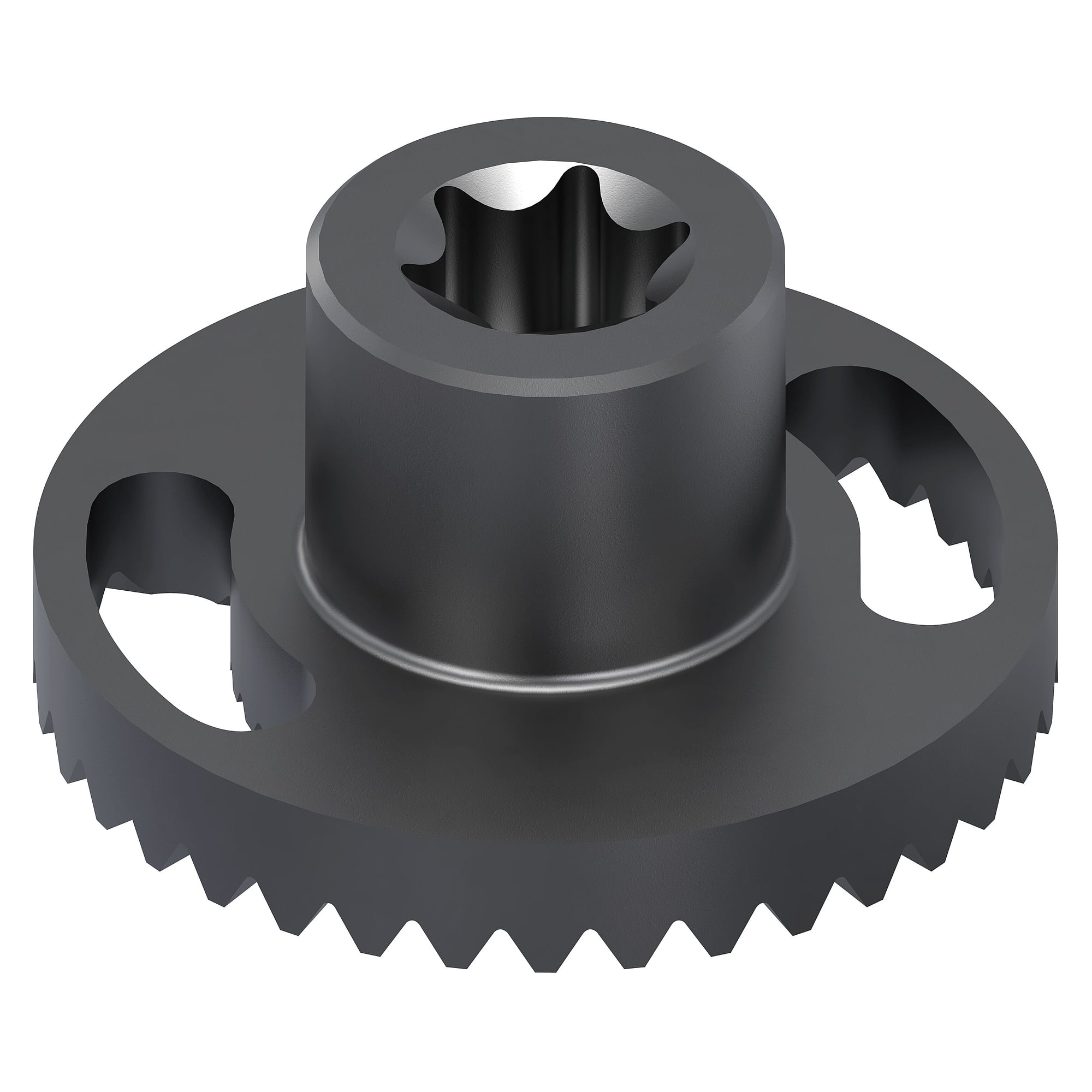

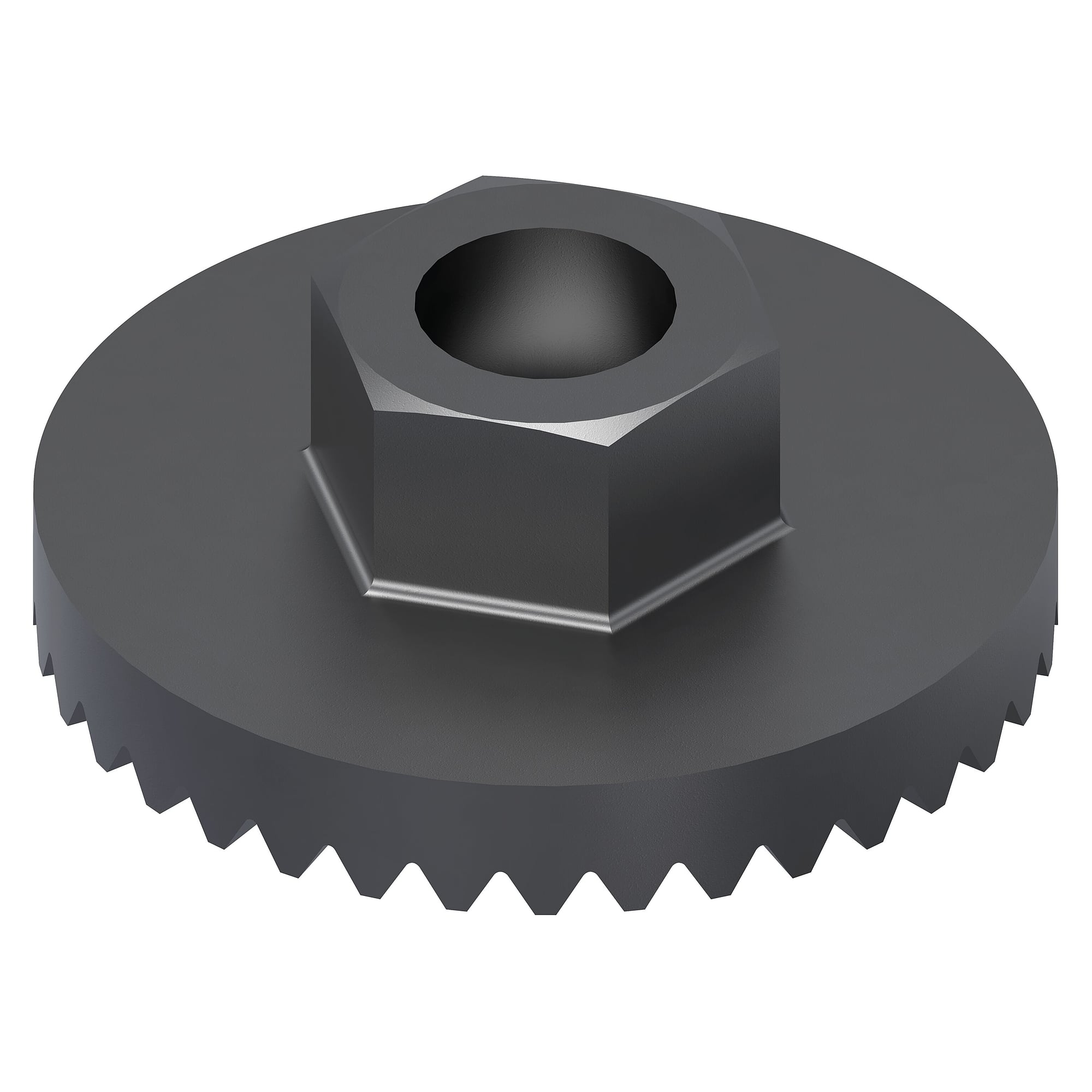

• Des pièces d'adaptation ajustent la prise à l'assemblage (six pans creux et extérieur, Torx, taraudage)
• Support TASS FIX TR3 (Bosch Rexroth 3609438003) pour un montage fixe au poste de contrôle
