Élément de contrôle à frein TASS TR4, 72 à 160 Nm - Bosch Rexroth 3609438144

Avec l'élément TASS TR4 72-160 Nm, vous validez les broches de vissage là où elles travaillent, à l'état monté. La plage de 72 à 160 Nm définit les assemblages pour lesquels l'élément fournit la charge de contrôle, et le résultat est disponible dès la fin du cycle. TR4 est la plus grande taille des éléments TASS : surplat 38 mm, longueur l3 de 273 mm, poids 2,82 kg.

Avantages

• Utilisable à intervalles courts, par exemple chaque jour, les dérives sont détectées avant de se répercuter sur de nombreux vissages
• Trois paramètres en un passage : deux valeurs de couple, angle et linéarité, sans second montage de contrôle
• Contrôle à l'état monté, la broche reste dans l'installation et la cadence est à peine interrompue
• Valeurs M1 72 Nm et M2 160 Nm couvrant la plage indiquée dans la désignation, M3 est spécifié à 200 Nm
• Taille TR4 de 2,82 kg avec surplat de 38 mm, facile à manipuler au poste

Applications

• Validation quotidienne des postes de vissage dans la plage de 72 à 160 Nm
• Réglage des visseuses après maintenance ou modification de la broche
• Contrôle des visseuses manuelles et intégrées dont la consigne se situe dans cette plage de couple

Compatibilité système

• TASS (Tool Analysis and Setup System) de Bosch Rexroth, taille TR4 avec éléments de 54 à 160 Nm

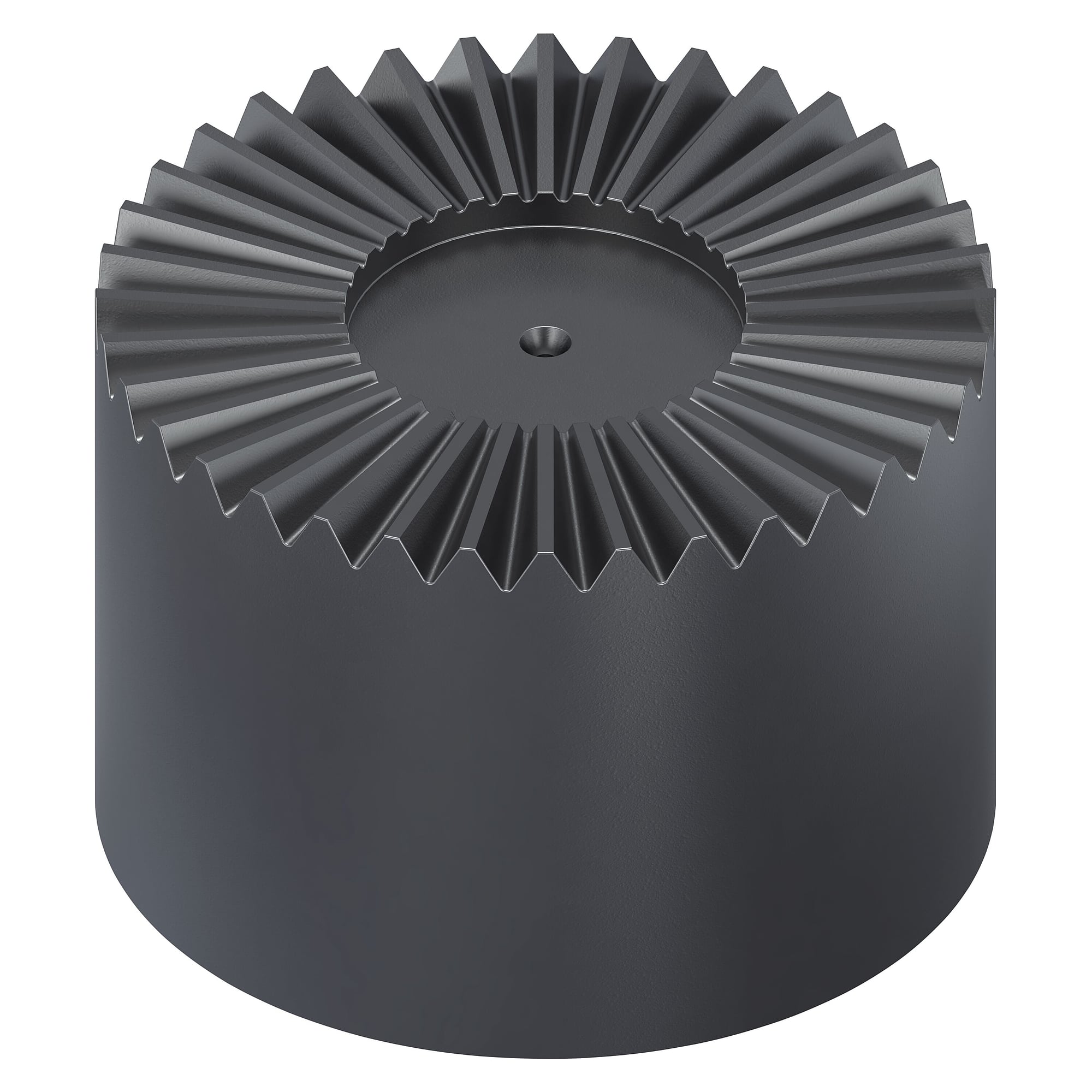

• Des pièces d'adaptation ajustent la prise à l'assemblage (six pans creux et extérieur, Torx, taraudage)
