Profilé porteur 50x150L, aluminium anodisé, rainure 10, longueur 6070 mm (4 pièces) - Bosch Rexroth 3842537826
Fiche technique (PDF)
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.

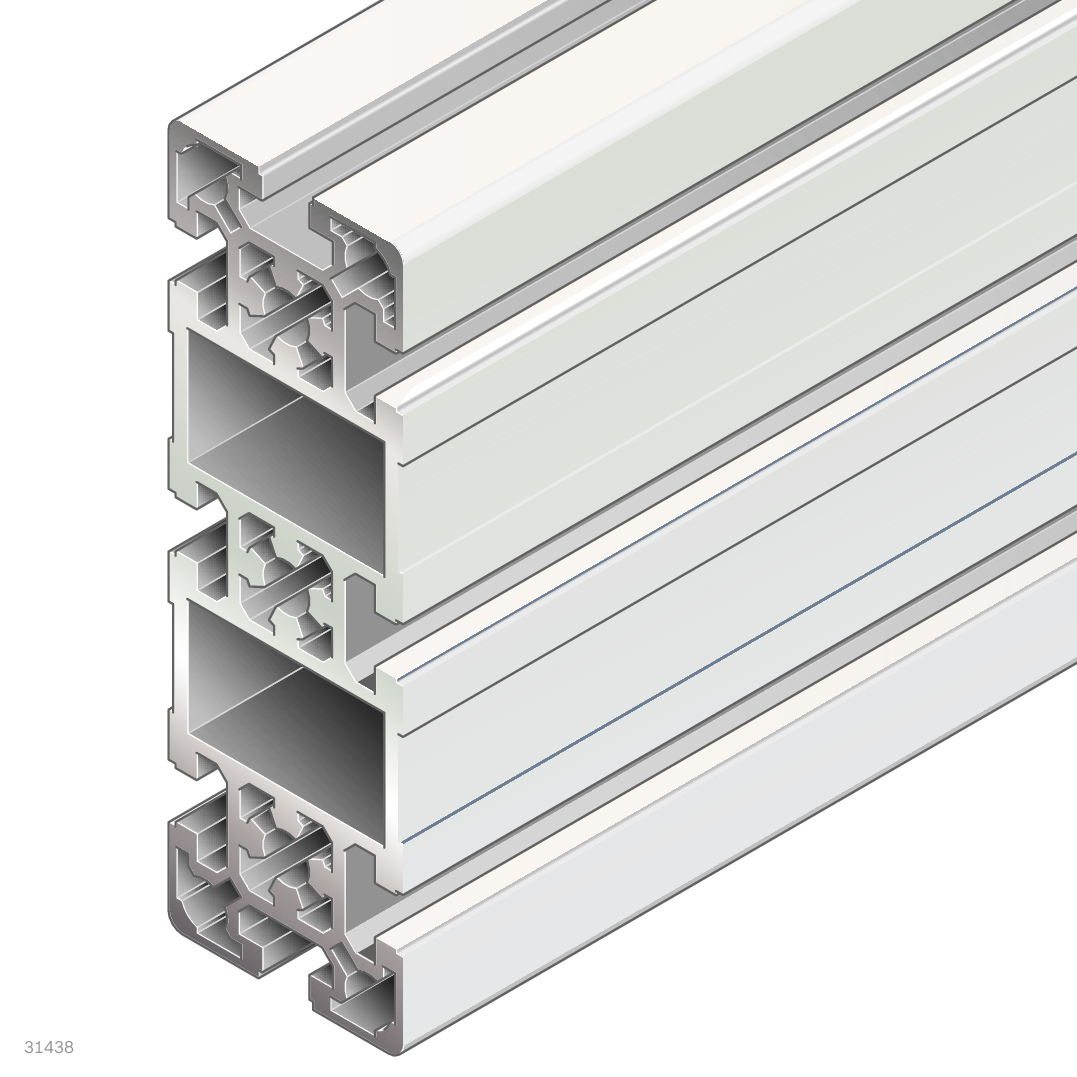

Profilé porteur de section 50x150L en aluminium anodisé, avec rainure 10 et trame de 50 mm. Ce profilé standard offre une grande rigidité en flexion (Ix 540 cm⁴) pour les châssis porteurs, les bâtis de machines et les protecteurs. Livré en unité de conditionnement de 4 profilés de 6070 mm chacun.

Profilé porteur 50x150L, aluminium anodisé, rainure 10, longueur 6070 mm (4 pièces) - Bosch Rexroth 3842537826

BOSCH REXROTH Produit original
Prix net (hors TVA)
2 368,61 €
Excl. 19% VAT , excl. Shipping Cost
Article BRR-3842537826
Réf. fabricant 3842537826
Conseil personnalisé
Neuf Revendeur spécialisé depuis 2009 Produit original Expédition mondiale
Données de l'article
Réf. fabricant3842537826
Numéro tarifaire douanier76042100
ÉtatNuevo
Ajouter à ma liste d’envie Ajouter au comparateur
Article
BRR-3842537826
Fréquemment achetés ensemble
Total price

Le profilé porteur 50x150L de Bosch Rexroth est un profilé en aluminium extrudé destiné à la construction modulaire de châssis stables, de bâtis de machines et de protecteurs de sécurité. Avec huit rainures ouvertes de taille 10 et une trame de 50 mm, il se raccorde et s'équipe avec une grande souplesse. Il s'adresse aux concepteurs et aux constructeurs de machines qui recherchent une rigidité élevée pour un poids réduit.

  • Grande rigidité en flexion grâce à un moment quadratique élevé (Ix 540 cm⁴) pour les structures porteuses
  • Huit rainures de taille 10 pour la fixation polyvalente d'accessoires et de pièces rapportées
  • Surface anodisée et résistante à la corrosion, finition naturelle
  • Livré en unité de conditionnement de 4 profilés en longueur standard de 6070 mm

Caracteristiques techniques

Section50x150L
Dimensions50x150
Type de profiléStandard
Rainure10
Rainures ouvertes8
Trame50 mm
Longueur [L]6070 mm
CouleurNaturel
MatériauAluminium, anodisé
Aire de section [A]25,8 cm²
Moment quadratique X [Ix]540 cm⁴
Moment quadratique Y [Iy]64,2 cm⁴
Module de flexion X [Wx]72 cm³
Module de flexion Y [Wy]25,7 cm³
Moment d'inertie de torsion [It]52,1 cm⁴
Module de torsion [Wt]20,5 cm³
Masse [m]6,9 kg
Unité de livraison4
État à la livraisonUnité de conditionnement en longueur standard
Accessoires recommandésCapuchon 50x150 (noir, gris de sécurité)
Poids181 kg
Plus d’information
Fabricant Nr.3842537826
FabricantBosch Rexroth
Poids181.000000
Longueur6070 mm
HinweisGemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet.
Numéro de tarif douanier76042100
Informations sur le fabricant du GPSRBosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'articleProduit original
Estado del artículoNuevo
Download
File Icon Bosch Rexroth. Katalog Mechanik-Grundelemente (de) (30.56 MB)
File Icon Bosch Rexroth. TSplus Modular Conveyors for Flexible Manufacturing (en) (12.02 MB)
File Icon Bosch Rexroth. Catalog Basic Mechanic Elements (en) (30.55 MB)
File Icon Bosch Rexroth. Aluminum Structural Framing System (en) (29.62 MB)
File Icon Bosch Rexroth. Transfersystem TS 5 (de) (40.69 MB)
File Icon Bosch Rexroth. Transfer system TS 5 (en) (43.75 MB)
File Icon Bosch Rexroth Éléments mécaniques de base (fr) (36.36 MB)
