Bosch Rexroth 3842548698. TrägerPlatte, LWT1200XBWT800X12,7

Name: Bosch Rexroth 3842548698. TrägerPlatte, LWT1200XBWT800X12,7
Brand: Bosch Rexroth
SKU: BRR-3842548698
Price: 1645.64 EUR
Availability: InStock

1 645,64 €

Excl. 19% VAT , excl. Shipping Cost

Article

BRR-3842548698

Fabricant Nr.

3842548698

Aluminium-Trägerplatten für hohe Lasten bei großen Werkstückträgern
Zum Selbstbau von Werkstückträgern zur Produktaufnahme oder die Anpassung an spezifische Kundenanforderungen

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.

Fréquemment achetés ensemble

Cet article: Bosch Rexroth 3842548698. TrägerPlatte, LWT1200XBWT800X12,7
1 645,64 €
Excl. 19% VAT , excl. Shipping Cost

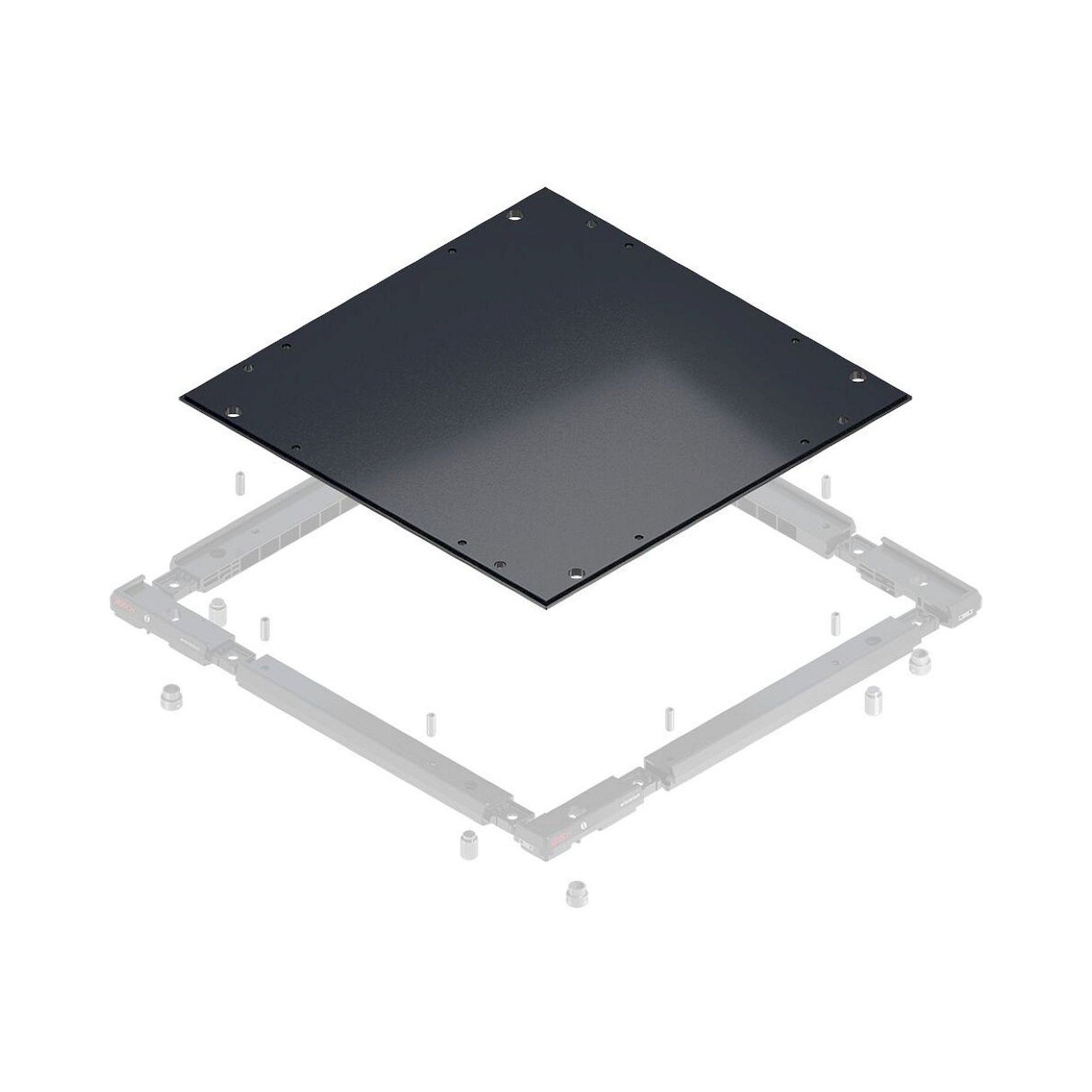

Bosch Rexroth 3842524604. TrägerPlatte, 480X800X12,7 ALU
479,86 €
Excl. 19% VAT , excl. Shipping Cost

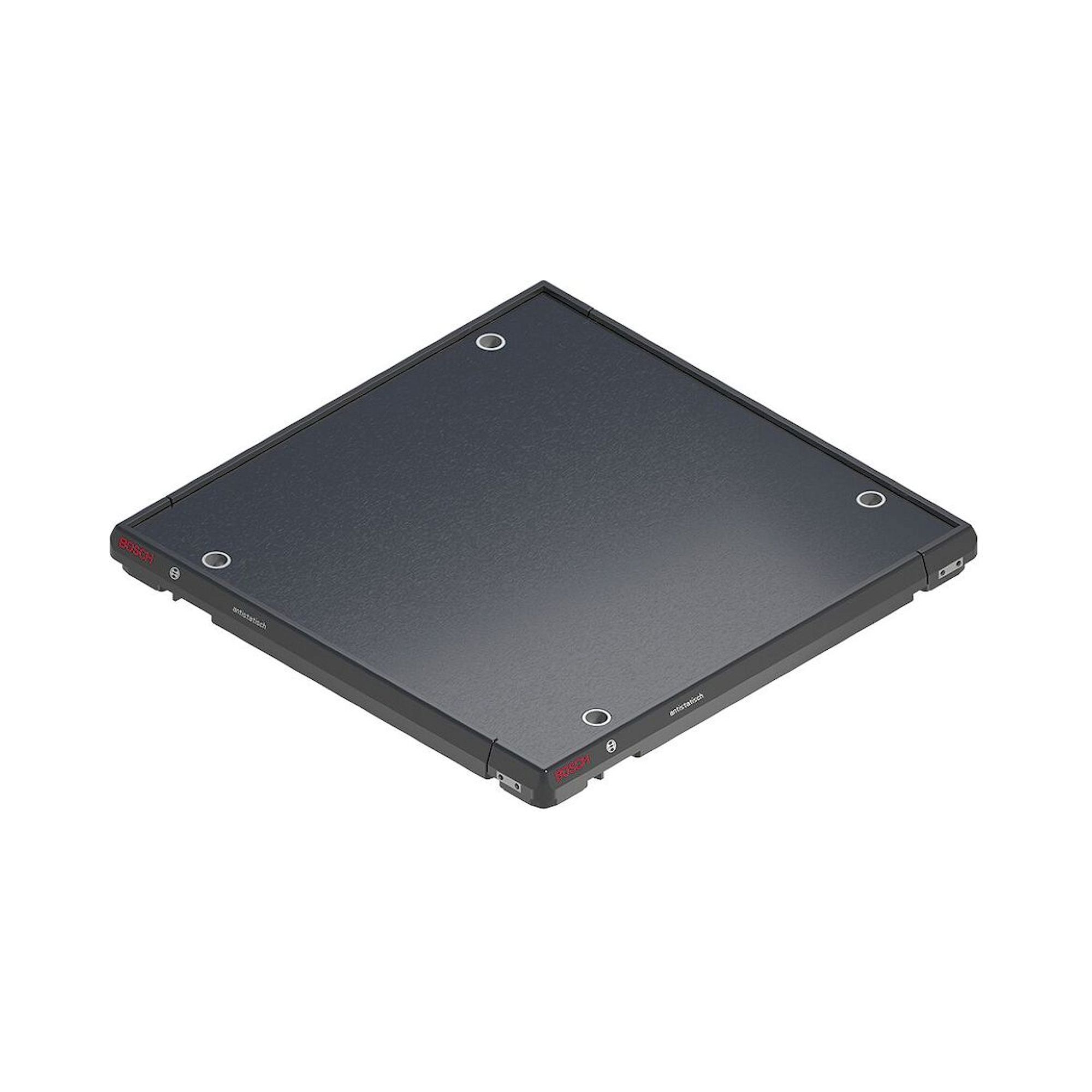

Bosch Rexroth 3842559433. Werkstückträger AM 2 MAG
1 659,06 €
Excl. 19% VAT , excl. Shipping Cost

Total price

Details

Merkmale

Montagefertig komplett gebohrt
17 Standardgrößen

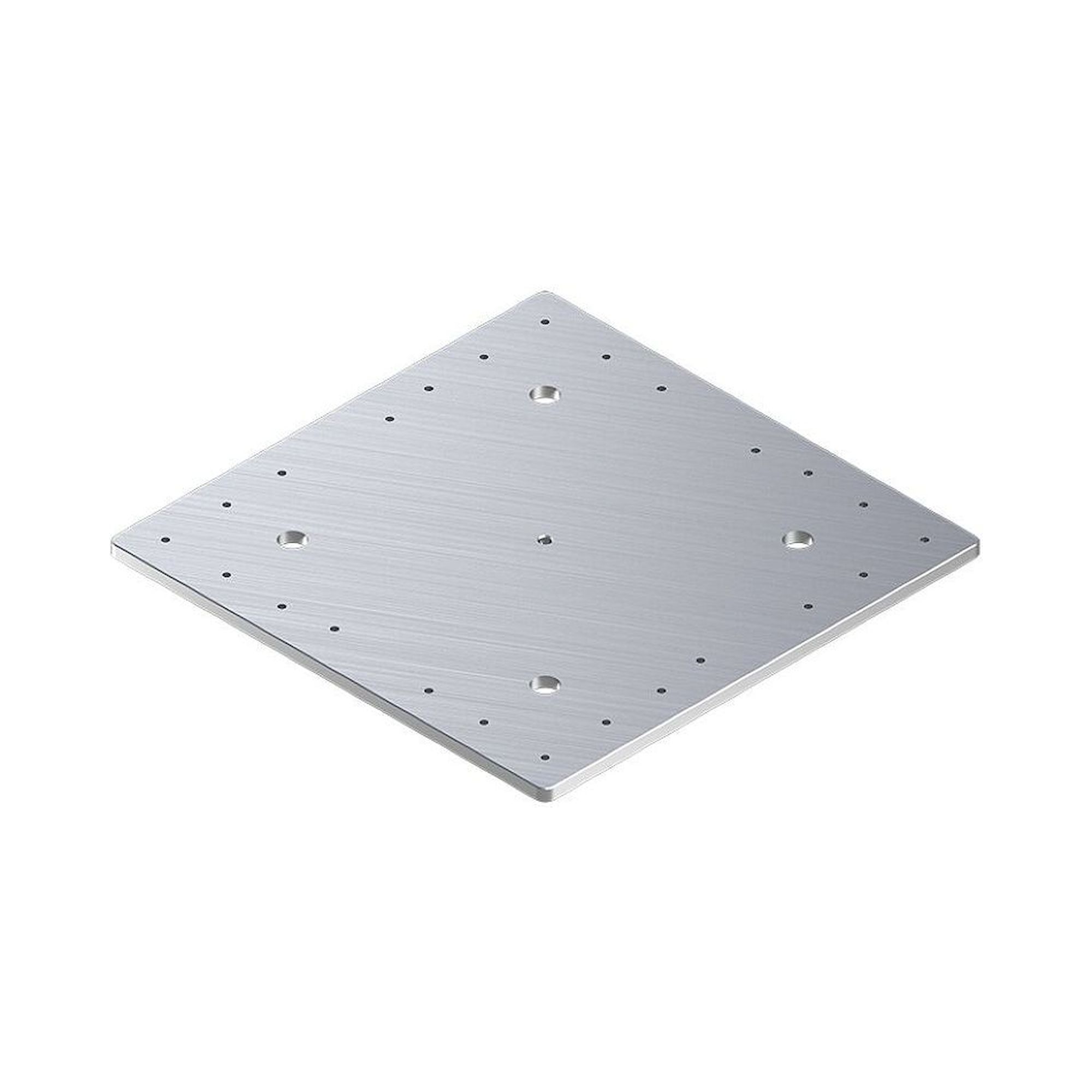

Universelle Trägerplatte aus Aluminium mit zwei Trägerplattenstärken:
d = 12,70 mm
d = 19,05 mm
Kombinierbar mit Werkstückträger WT 2/H Bausatz

Produktbeschreibung

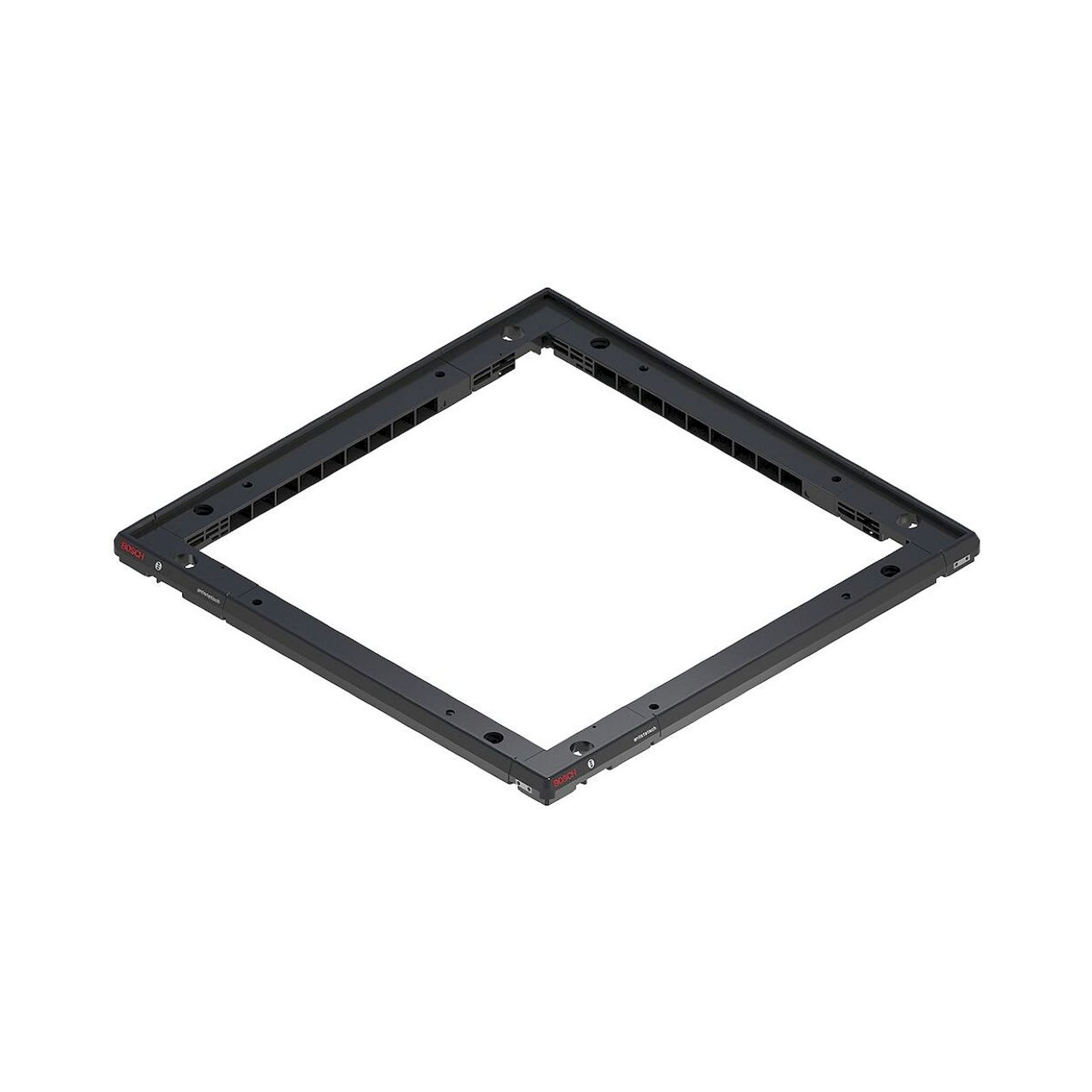

Für besondere Anforderungen können die Werkstückträger in der Ausführung mit Trägerplatte im Selbstbau individuell konfiguriert werden. Neben Rahmenmodulen mit verschiedenen Laufsohlen stehen dafür verschiedene Trägerplatten, Positionierbuchsen und die erforderlichen Befestigungselemente zur Verfügung.

Abmessungen

Trägerplatte Aluminium

Keine Fertigungszeichnung

Breite Werkstückträger	Länge Werkstückträger	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß
b_WT	l_WT	a1	a2	a3	a4	a5	a6	a7	a9	a12	a13	a14	a15	a16	a17	c
(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
400	400	32,5	40,0	109,0	101,5				169,0				289,0	358,0	365,5	195,0
400	480	32,5	40,0	99,0	101,5			159,0	209,0	319,0			379,0	438,0	445,5	295,0
400	640	32,5	40,0	99,0	101,5			239,0	289,0	399,0			539,0	598,0	605,5	435,0
400	800	32,5	40,0	99,0	101,5	209,0		319,0	369,0	479,0	589,0		699,0	758,0	765,5	595,0
480	480	32,5	40,0	99,0	101,5			159,0	209,0	319,0			379,0	438,0	445,5	275,0
480	640	32,5	40,0	99,0	101,5			239,0	289,0	399,0			539,0	598,0	605,5	435,0
480	800	32,5	40,0	99,0	101,5	209,0		319,0	369,0	479,0	589,0		699,0	758,0	765,5	595,0
640	640	32,5	40,0	99,0	101,5			239,0	289,0	399,0			539,0	598,0	605,5	435,0
640	800	32,5	40,0	99,0	101,5	209,0		319,0	369,0	479,0	589,0		699,0	758,0	765,5	595,0
640	1040	32,5	40,0	99,0	101,5	269,0		439,0	489,0	599,0	769,0		939,0	998,0	1005,5	835,0
640	1200	32,5	40,0	99,0	101,5	239,0	379,0	519,0	569,0	679,0	819,0	959,0	1099,0	1158,0	1165,5	995,0
800	800	32,5	40,0	99,0	101,5	209,0		319,0	369,0	479,0	589,0		699,0	758,0	765,5	595,0
800	1040	32,5	40,0	99,0	101,5	269,0		439,0	489,0	599,0	769,0		939,0	998,0	1005,5	835,0
800	1200	32,5	40,0	99,0	101,5	239,0	379,0	519,0	569,0	679,0	819,0	859,0	1099,0	1158,0	1165,5	995,0
1040	1040	32,5	40,0	99,0	101,5	269,0		439,0	489,0	599,0	769,0		939,0	998,0	1005,5	835,0
1040	1200	32,5	40,0	99,0	101,5	239,0	379,0	519,0	569,0	679,0	819,0	859,0	1099,0	1158,0	1165,5	995,0
1200	1200	32,5	40,0	99,0	101,5	239,0	379,0	519,0	569,0	679,0	819,0	859,0	1099,0	1158,0	1165,5	995,0

Breite Werkstückträger	Länge Werkstückträger	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß	Maß
b_WT	l_WT	b1	b2	b3	b4	b5	b6	b7	b11	b13	b14	b15	b16	b17	d
(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
400	400	32,5	40,0	109,0	101,5				229,0			289,0	358,0	365,5	195,0
400	480	32,5	40,0	109,0	101,5				229,0			289,0	358,0	365,5	195,0
400	640	32,5	40,0	109,0	101,5				229,0			289,0	358,0	365,5	195,0
400	800	32,5	40,0	109,0	101,5				229,0			289,0	358,0	365,5	195,0
480	480	32,5	40,0	99,0	101,5			159,0	269,0			379,0	438,0	445,5	275,0
480	640	32,5	40,0	99,0	101,5			159,0	269,0			379,0	438,0	445,5	275,0
480	800	32,5	40,0	99,0	101,5			159,0	269,0			379,0	438,0	445,5	275,0
640	640	32,5	40,0	99,0	101,5			239,0	349,0			539,0	598,0	605,5	435,0
640	800	32,5	40,0	99,0	101,5			239,0	349,0			539,0	598,0	605,5	435,0
640	1040	32,5	40,0	99,0	101,5			239,0	349,0			539,0	598,0	605,5	435,0
640	1200	32,5	40,0	99,0	101,5			239,0	349,0			539,0	598,0	605,5	435,0
800	800	32,5	40,0	99,0	101,5	209,0		319,0	429,0	589,0		699,0	758,0	765,5	595,0
800	1040	32,5	40,0	99,0	101,5	209,0		319,0	429,0	589,0		699,0	758,0	765,5	595,0
800	1200	32,5	40,0	99,0	101,5	209,0		319,0	429,0	589,0		699,0	758,0	765,5	595,0
1040	1040	32,5	40,0	99,0	101,5	269,0		439,0	549,0	769,0		939,0	998,0	1005,5	835,0
1040	1200	32,5	40,0	99,0	101,5	269,0		439,0	549,0	769,0		939,0	998,0	1005,5	835,0
1200	1200	32,5	40,0	99,0	101,5	239,0	379,0	519,0	629,0	819,0	959,0	1099,0	1158,0	1165,5	995,0

Bestellangaben

b_WT

l_WT

Artikelnummer

Trägerplatte WT 2/H Al 12,7 400/400

400

3842548420

Trägerplatte WT 2/H Al 12,7 400/480

400

480

3842548421

Trägerplatte WT 2/H Al 12,7 400/640

400

640

3842548422

Trägerplatte WT 2/H Al 12,7 400/800

400

800

3842548440

Trägerplatte WT 2/H Al 12,7 480/480

480

3842548688

Trägerplatte WT 2/H Al 12,7 480/640

480

640

3842548689

Trägerplatte WT 2/H Al 12,7 480/800

480

800

3842548691

Trägerplatte WT 2/H Al 12,7 640/640

Information

Plus d’information
Version	TEC
Fabricant Nr.	3842548698
Fabricant	Bosch Rexroth
Pays d'origine	Allemagne
Poids	0.009900
Numéro de tarif douanier	84799070
Informations sur le fabricant du GPSR	Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article	Produit original
Estado del artículo	Nuevo
