Profilé de contreventement 90x90L, 6x6070mm, aluminium anodisé, compatible ESD - Bosch Rexroth 3842553613
Fiche technique (PDF)
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.

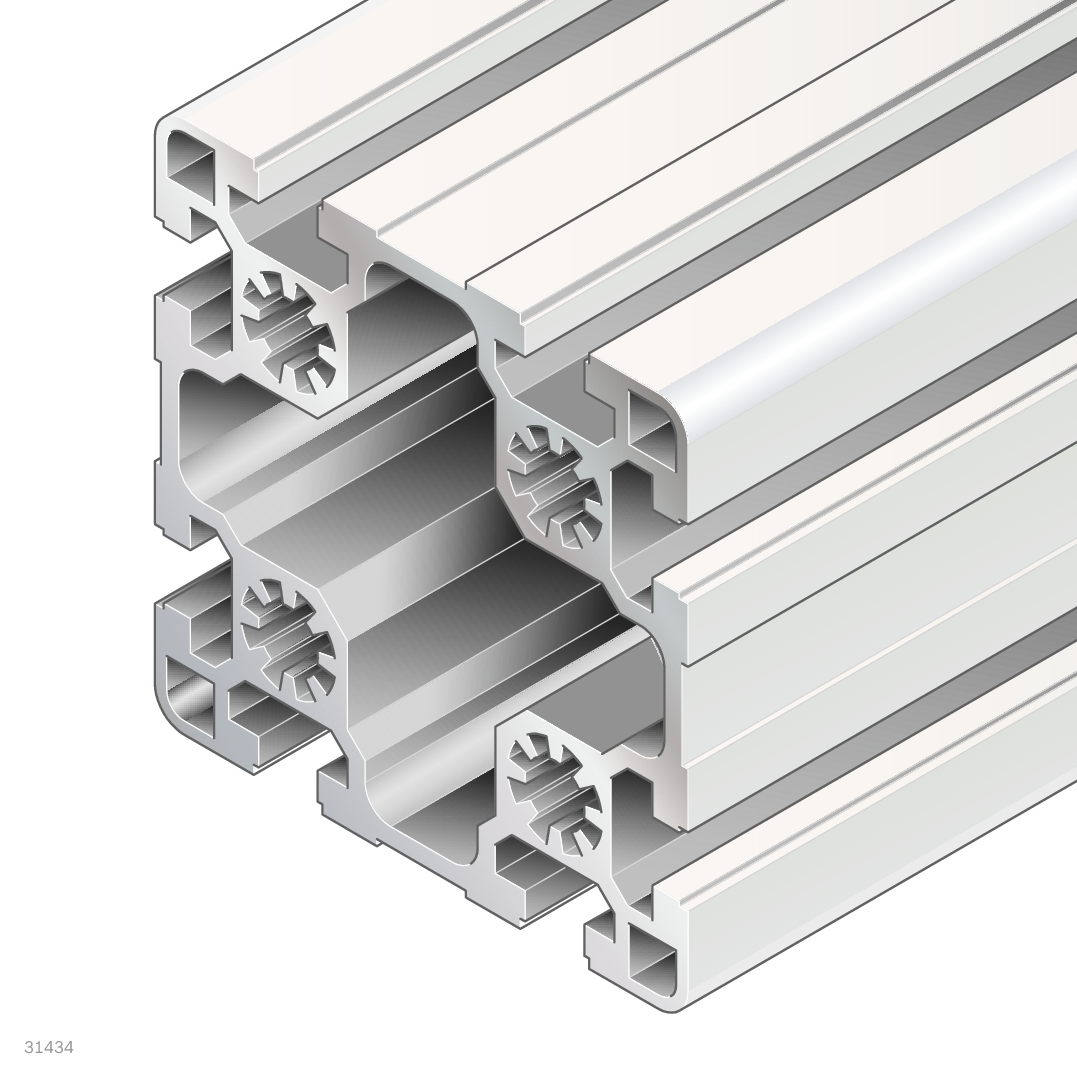

Profilé de contreventement lourd en aluminium anodisé, section 90x90L, livré en unité de conditionnement de 6 barres de 6070mm chacune. La section symétrique à 8 rainures ouvertes (rainure 10, module 45mm) convient aux structures porteuses et aux lignes de montage compatibles ESD. Tous les noyaux sont préusinés avec un filetage M12.

Profilé de contreventement 90x90L, 6x6070mm, aluminium anodisé, compatible ESD - Bosch Rexroth 3842553613

BOSCH REXROTH Produit original
Prix net (hors TVA)
2 536,60 €
Excl. 19% VAT , excl. Shipping Cost
Article BRR-3842553613
Réf. fabricant 3842553613
Conseil personnalisé
Neuf Revendeur spécialisé depuis 2009 Produit original Expédition mondiale
Données de l'article
Réf. fabricant3842553613
Pays d'origineSuède
Numéro tarifaire douanier76042100
ÉtatNuevo
Ajouter à ma liste d’envie Ajouter au comparateur
Article
BRR-3842553613
Fréquemment achetés ensemble
Total price

Le profilé de contreventement 90x90L de Bosch Rexroth est un profilé structurel en aluminium pour les systèmes de châssis exigeants, les habillages de machines et les lignes d'assemblage sensibles à l'électricité statique. La section de 90x90mm offre 8 rainures ouvertes et des filetages M12 préusinés en usine dans tous les noyaux, permettant une intégration directe dans les systèmes de profilés compatibles Rexroth. Chaque unité de conditionnement comprend 6 barres de 6070mm (poids total 256kg).

  • Compatible ESD - adapté aux environnements de production électrosensibles
  • Préusinage d'usine : M12 dans tous les noyaux, D17 dans les rainures C/H et D/G, D17V dans les rainures A/F et B/E, LF dans les rainures C/H et D/G
  • Rigidité en flexion et en torsion symétrique : Wx=Wy=46,9cm³, Ix=Iy=211,1cm⁴
  • Module de 45mm - entièrement compatible avec la gamme d'accessoires Rexroth
  • Aluminium anodisé, couleur naturelle - résistant à la corrosion, finition durable

Caractéristiques techniques

PropriétéValeur
Section transversale90x90L
Dimensions90x90 mm
Longueur [L]6070 mm
Unité de livraison6 barres
Masse par barre [m]6,5 kg
Poids total (unité de conditionnement)256 kg
Type de profiléStandard
Rainure de profilé10
Rainures ouvertes8
Module45 mm
ESDoui
MatériauAluminium anodisé
CouleurNaturel
Surface du profilé [A]24,1 cm²
Moment d'inertie X [Ix]211,1 cm⁴
Moment d'inertie Y [Iy]211,1 cm⁴
Module de résistance X [Wx]46,9 cm³
Module de résistance Y [Wy]46,9 cm³
Moment d'inertie à la torsion [It]82,1 cm⁴
Module de résistance à la torsion [Wt]20,1 cm³
PréusinageM12 : tous les noyaux ; D17 : rainures C/H, D/G ; D17V : rainures A/F, B/E ; LF : rainures C/H, D/G
État à la livraisonUnité de conditionnement en longueur standard
Accessoires recommandésEmbout de protection 90x90L noir ; Embout de protection 90x90L gris signal
Plus d’information
Fabricant Nr. 3842553613
Fabricant Bosch Rexroth
Pays d'origine Suède
Poids 256.000000
Longueur 6070 mm
Hinweis Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet.
Numéro de tarif douanier 76042100
Informations sur le fabricant du GPSR Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article Produit original
Estado del artículo Nuevo
Download
File Icon Bosch Rexroth. Katalog Mechanik-Grundelemente (de) (30.56 MB)
File Icon Bosch Rexroth. TSplus Modular Conveyors for Flexible Manufacturing (en) (12.02 MB)
File Icon Bosch Rexroth. Catalog Basic Mechanic Elements (en) (30.55 MB)
File Icon Bosch Rexroth. Aluminum Structural Framing System (en) (29.62 MB)
File Icon Bosch Rexroth. Transfersystem TS 5 (de) (40.69 MB)
File Icon Bosch Rexroth. Transfer system TS 5 (en) (43.75 MB)
File Icon Bosch Rexroth Éléments mécaniques de base (fr) (36.36 MB)
