Plaque à rainures 22,5x180, 6x L=6070mm, aluminium anodisé, ESD - Bosch Rexroth 3842557944
Fiche technique (PDF)
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.

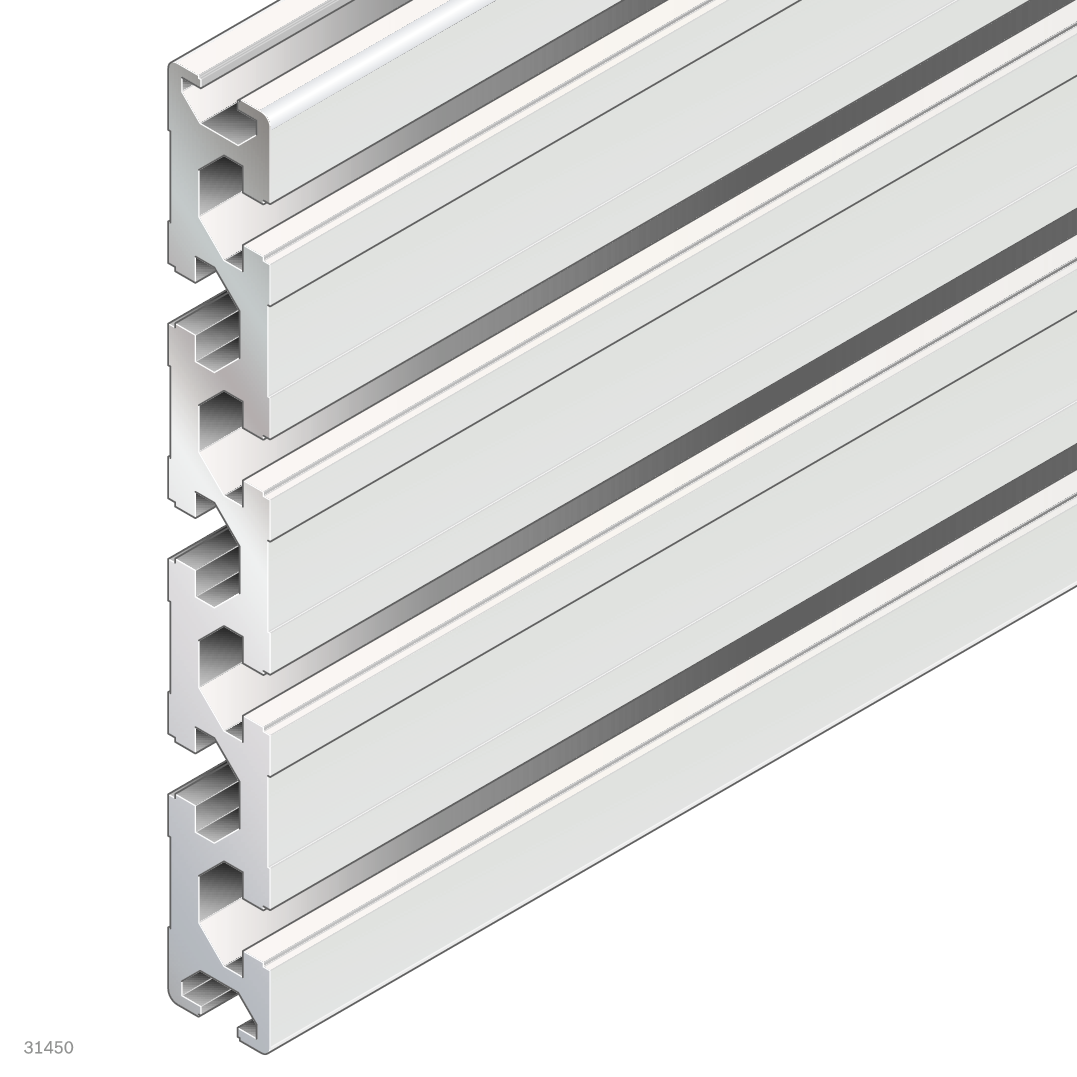

Profilé plat en aluminium anodisé de section 22,5x180 mm, à 9 rainures ouvertes (rainure de profil 10, pas modulaire 45 mm), en version antistatique ESD. L'unité de livraison comprend 6 pièces de 6070 mm de longueur, d'une masse unitaire de 5,8 kg. Conçu pour l'assemblage de systèmes de montage antistatiques dans le kit de construction modulaire Bosch Rexroth.

Plaque à rainures 22,5x180, 6x L=6070mm, aluminium anodisé, ESD - Bosch Rexroth 3842557944

BOSCH REXROTH Produit original
Prix net (hors TVA)
2 880,35 €
Excl. 19% VAT , excl. Shipping Cost
Article BRR-3842557944
Réf. fabricant 3842557944
Conseil personnalisé
Neuf Revendeur spécialisé depuis 2009 Produit original Expédition mondiale
Données de l'article
Réf. fabricant3842557944
Pays d'origineSuède
Numéro tarifaire douanier76109090
ÉtatNuevo
Ajouter à ma liste d’envie Ajouter au comparateur
Article
BRR-3842557944
Fréquemment achetés ensemble
Total price

La plaque à rainures 22,5x180 est un profilé plat en aluminium destiné à la construction de lignes de montage, de postes de travail et de gabarits dans le système de construction modulaire Bosch Rexroth. Le profilé anodisé est conforme aux exigences ESD et convient aux environnements de production sensibles à l'électricité statique. Livré en unité de 6 pièces à la longueur standard de 6070 mm.

  • 9 rainures ouvertes et rainure de profil 10 pour une flexibilité de raccordement maximale sur un pas modulaire de 45 mm
  • Version ESD pour utilisation en zone protégée contre les décharges électrostatiques (EPA)
  • Rigidité à la flexion élevée : moment d'inertie de surface lx = 581 cm⁴, module de résistance Wx = 66,8 cm³
  • Usinage de profil D28 : perçages réalisés en usine dans les rainures G et I
  • Aluminium anodisé (couleur : naturel) - résistant à la corrosion, surface durable
  • Unité de 6 pièces, masse unitaire 5,8 kg, poids total de l'unité 226,8 kg

Caracteristiques techniques

PropriétéValeur
Section transversale22,5x180 mm
Dimensions (intérieures)11,5x180 mm
Longueur [L]6070 mm
Type de profiléStandard
Rainure de profil10
Pas modulaire45 mm
Rainures ouvertes9
ESDoui
MatériauAluminium, anodisé
CouleurNaturel
Surface de profilé [A]21,6 cm²
Moment d'inertie de surface en direction X [lx]581 cm⁴
Module de résistance en direction X [Wx]66,8 cm³
Moment d'inertie de surface en direction Y [ly]11,8 cm⁴
Module de résistance en direction Y [Wy]14,7 cm³
Usinage de profilD28 : perçages dans les rainures G et I
Masse [m] (par pièce)5,8 kg
Unité de livraison6 pièces
Etat de livraisonUnité d'emballage en longueur standard
Poids total unité226,8 kg
Accessoires recommandésCapuchon de recouvrement 22,5x180, noir ESD ; Capuchon de recouvrement 22,5x180, gris signal
Plus d’information
Fabricant Nr.3842557944
FabricantBosch Rexroth
Pays d'origineSuède
Poids226.800000
Longueur6070 mm
Numéro de tarif douanier76109090
Informations sur le fabricant du GPSRBosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'articleProduit original
Estado del artículoNuevo
Download
File Icon Bosch Rexroth. Katalog Mechanik-Grundelemente (de) (30.56 MB)
File Icon Bosch Rexroth. TSplus Modular Conveyors for Flexible Manufacturing (en) (12.02 MB)
File Icon Bosch Rexroth. Catalog Basic Mechanic Elements (en) (30.55 MB)
File Icon Bosch Rexroth. Aluminum Structural Framing System (en) (29.62 MB)
File Icon Bosch Rexroth. Transfersystem TS 5 (de) (40.69 MB)
File Icon Bosch Rexroth. Transfer system TS 5 (en) (43.75 MB)
File Icon Bosch Rexroth Éléments mécaniques de base (fr) (36.36 MB)
