Bosch Rexroth 3842558629. Hubmodul, LIFT 410mm

332,80 €
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-3842558629

Fabricant Nr.
3842558629
  • Hubmodul (A)
  • Steuerung (B)
  • Handschalter (C)
  • Kontaktbrücke
  • Netzkabel (E)
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
Total price

Merkmale

  • Druckwellen-Schaltleiste (F)
  • Druckwellensensor (G)
Produktbeschreibung


Hubmodul (A)

  • Hubmodul für die stufenlose Höheneinstellung von Arbeitsplätzen
  • Anbindung über Schraubkanal an den Stirnseiten oder über die integrierte 10er-Nut
  • Hubkraft: max. 1000 N pro Hubmodul; nur geeignet für Druckkräfte
  • Hub: 410 mm
  • Hubgeschwindigkeit: 25 mm/s
  • Kabellänge: 2000 mm



Steuerung (B)

  • Steuerung für die Synchronisation von 1, 2, 3 oder 4 Hubmodulen im Parallelbetrieb
  • Einschaltdauer: 10 %



Handschalter (C)

  • Zur Bedienung der Steuerung mit Drucktaster für die Höheneinstellung und 3 Memorytastern für die Speicherung von unterschiedlichen Positionen, Kabellänge 3 m



Kontaktbrücke (D)

  • Für den Betrieb der Steuerung ohne Kollisionsschutz



Netzkabel (E) (ohne Abbildung)

  • Für den Anschluss an das Stromnetz



Druckwellen-Schaltleiste (F), Druckwellensensor (G)

  • Zum mechanischen Kollisionsschutz kann an das Steuergerät (B) eine Druckwellen-Schaltleiste (F) angeschlossen werden. Bereits bei geringem Druck auf die Druckwellen-Schaltleiste gibt der Druckwellensensor (G) ein Signal an das Steuergerät ab und die Hubmodule fahren in umgekehrter Richtung einige Millimeter zurück. Die Druckwellen-Schaltleiste verfügt über eine selbstklebende Rückseite und kann auf die individuelle Länge gekürzt werden.

Druckwellensensor mit Druckwellen-Schaltleiste (F)

Druckwellen-Schaltleiste

Technische Daten


Kippmomente

Kippmomente

Parallelität bei Hubmodul und Hubmodul mit Winkel

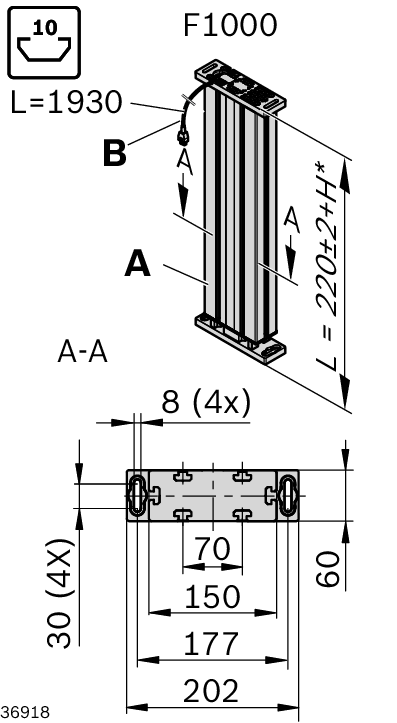

Abmessungen


Hubmodul, Hubmodul mit Winkel

Steuergerät für 1, 2, 3, oder 4 Hubmodule

Handschalter mit Display

Kontaktbrücke

Druckwellen-Schaltleiste

Bestellangaben



l

Artikelnummer


Hubmodul

3842558629


Hubmodul mit Winkel   3842542211
Steuergerät für 1 Hubmodul 1)   3842540048
Steuergerät für 2 Hubmodule 1)   3842540049
Steuergerät für 3 Hubmodule 1)   3842540050
Steuergerät für 4 Hubmodule 1)   3842540051
Handschalter mit Display   3842540120
Kontaktbrücke   3842540047
Netzkabel D 5 m 3842540195
Netzkabel CH 5 m 3842540197
Netzkabel GB 5 m 3842540199
Druckwellen-Schaltleiste 2 m 3842540129
Druckwellensensor   3842540130

1) EU; 230 VAC
Plus d’information
Fabricant Nr. 3842558629
Fabricant Bosch Rexroth
Pays d'origine Allemagne
Poids 9.500000
Longueur 410 mm
Numéro de tarif douanier 84313900
Informations sur le fabricant du GPSR Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article Produit original
Estado del artículo Nuevo
