Les illustrations sont fournies à titre purement indicatif et peuvent différer du produit réel. Certaines images ont été générées ou retouchées, en tout ou en partie, à l'aide de systèmes d'intelligence artificielle. Seules les caractéristiques techniques indiquées dans la description du produit font foi.
Profil de support en aluminium anodise, section 90x90 mm, 8 rainures ouvertes (taille de rainure 10) et pas modulaire de 45 mm pour des constructions d'assemblage modulaires et rigides. Livre en longueur de 1000 mm, compatible avec tous les connecteurs et accessoires Bosch Rexroth de taille 90. Moment d'inertie élevé (299,8 cm⁴) adapte aux cadres porteurs et aux protections de machines.

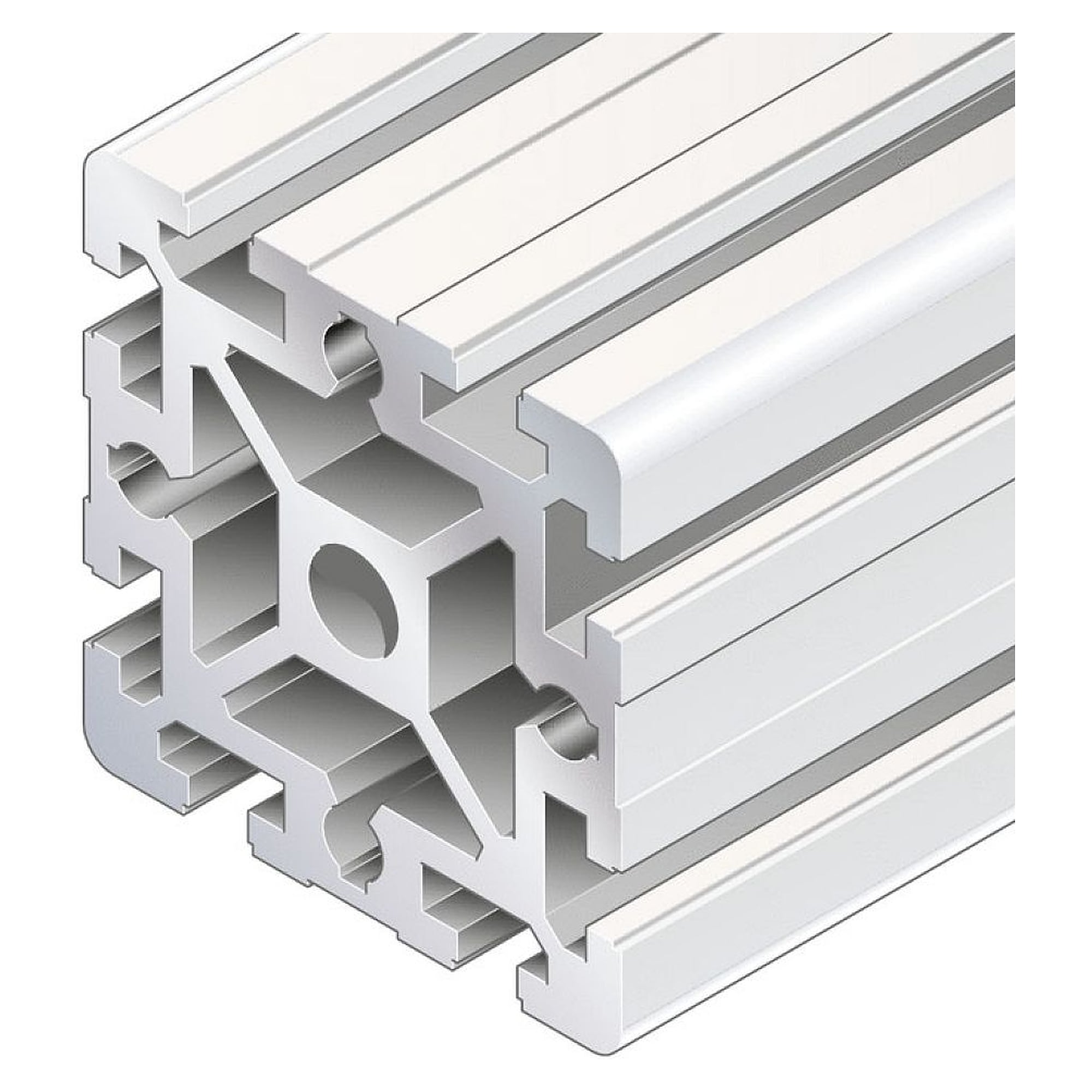

Profil de support 90x90 M16/M16, 1000 mm - Bosch Rexroth 3842990502-1000
BOSCH REXROTH
Produit original
Prix net (hors TVA)
142,98 €
Article
BRR-3842990502-1000
Réf. fabricant
3842990502-1000
Conseil personnalisé
Neuf
Revendeur spécialisé depuis 2009
Produit original
Expédition mondiale
Données de l'article
Réf. fabricant3842990502-1000
Pays d'origineAllemagne
Numéro tarifaire douanier76169990
ÉtatNeuf
Article
BRR-3842990502-1000
Fréquemment achetés ensemble
-
Cet article:
142,98 €
-
Profilé de contreventement 45x180 en aluminium anodisé, 10 rainures, pas de 45 mm - Bosch Rexroth 3842993731
124,47 €Show details
-
Profil de renfort 45x60, aluminium anodisé, longueur 1000 mm - Bosch Rexroth 3842993743-1000
45,22 €
Total price
Le profil de support 90x90 M16/M16 en aluminium anodise est un profil structurel symetrique qui constitue la base de systèmes d'assemblage modulaires et rigides. Ses huit rainures ouvertes (taille 10, pas modulaire de 45 mm) sur les quatre faces permettent de fixer, déplacer ou ajouter des connecteurs, des guidages linéaires et des accessoires a tout moment, sans perçage ni soudure.
- Rigidite a la flexion élevée : moment d'inertie de surface lx = ly = 299,8 cm⁴, module de résistance Wx = Wy = 66,7 cm³.
- Rigidite a la torsion : moment d'inertie de torsion It = 118,6 cm⁴, module de résistance a la torsion Wt = 26 cm³.
- Aire de la section A = 38,4 cm², masse 10,4 kg/m - convient aux structures lourdes.
- Surface anodisee : résistant a la corrosion et a l'abrasion, finition naturelle.
- Livre en pièce de 1000 mm (longueurs de 240 mm a 6000 mm disponibles, unite de conditionnement : 1 pièce).
- Compatible avec les accessoires Bosch Rexroth taille 90 : bouchons de protection 90x90 (noir/gris signal), bouchons de protection avec trou 90x90.
Caracteristiques techniques
| Propriété | Valeur |
|---|---|
| Section transversale | 90x90 mm |
| Type de profil | Standard |
| Taille de rainure | 10 |
| Rainures ouvertes | 8 |
| Pas modulaire | 45 mm |
| Longueur livrée | 1000 mm |
| Longueur min / max | 240 mm / 6000 mm |
| Moment d'inertie de surface lx = ly | 299,8 cm⁴ |
| Module de résistance Wx = Wy | 66,7 cm³ |
| Moment d'inertie de torsion It | 118,6 cm⁴ |
| Module de résistance a la torsion Wt | 26 cm³ |
| Aire de la section A | 38,4 cm² |
| Masse m | 10,4 kg/m |
| Matériau | Aluminium, anodise |
| Couleur | Naturel |
| Unite de conditionnement | 1 pièce |
| Version ESD | TEC |
|---|---|
| Fabricant Nr. | 3842990502-1000 |
| Fabricant | Bosch Rexroth |
| Pays d'origine | Allemagne |
| Poids | 0.009900 |
| Numéro de tarif douanier | 76169990 |
| Informations sur le fabricant du GPSR | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Authenticité de l'article | Produit original |
| État de l'article | Neuf |
| Détection de position | Non |
