Profilé structural symétrique 90x90 mm en aluminium anodisé, doté de 8 rainures ouvertes (largeur 10 mm) sur un pas modulaire de 45 mm, compatible avec l'ensemble des connecteurs Bosch Rexroth. Livré découpé à la longueur souhaitée de 110 mm à 6000 mm. Les moments d'inertie identiques dans les deux axes (Ix = Iy = 299,8 cm⁴) garantissent une rigidité homogène quelle que soit l'orientation de montage.

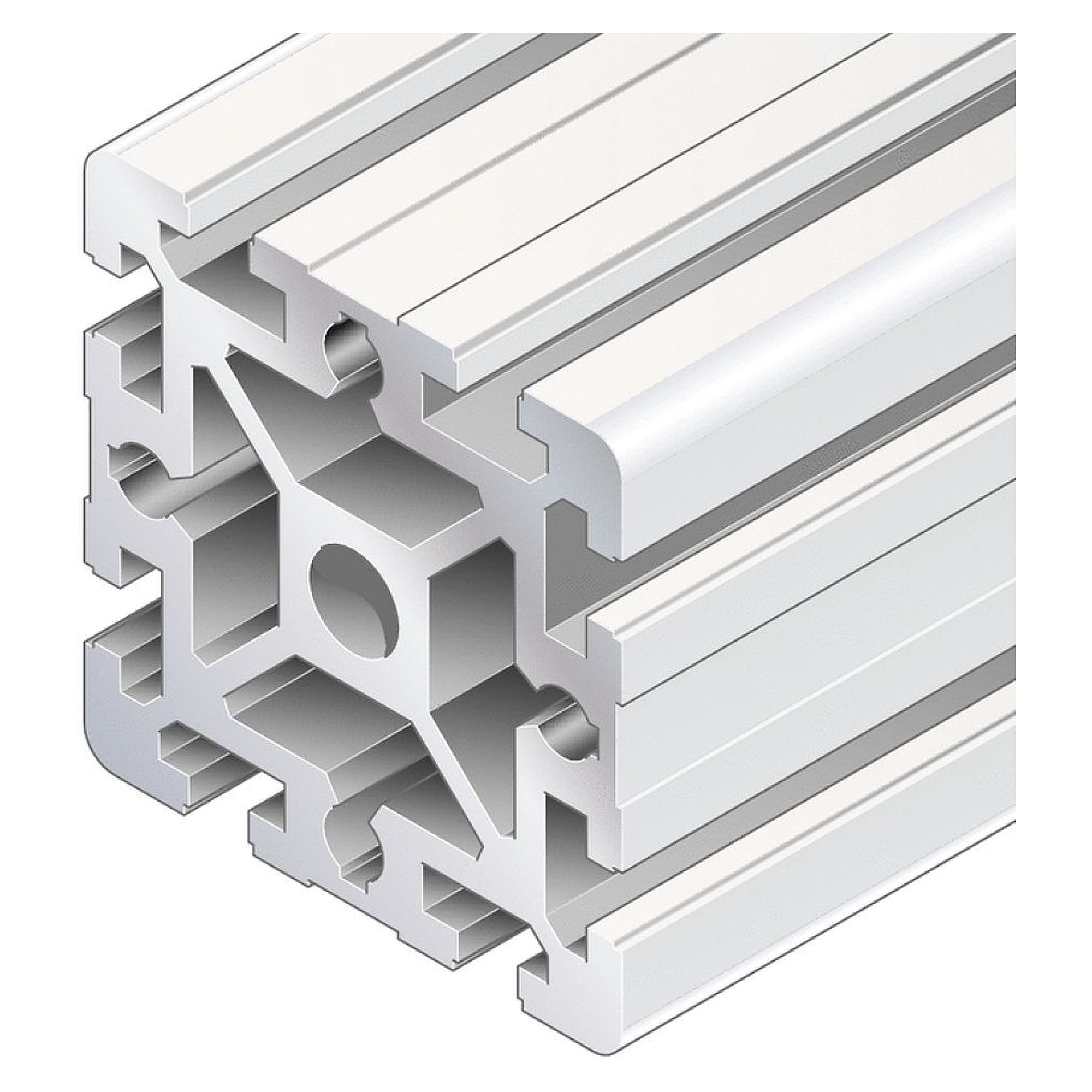

Profilé de contreventement 90x90 F2/F2, aluminium anodisé, 8 rainures, longueur sur mesure jusqu'à 6000 mm - Bosch Rexroth 3842990507
BOSCH REXROTH
Produit original
Prix net (hors TVA)
167,28 €
Article
BRR-3842990507
Réf. fabricant
3842990507
Conseil personnalisé
Neuf
Revendeur spécialisé depuis 2009
Produit original
Expédition mondiale
Données de l'article
Réf. fabricant3842990507
Pays d'origineAllemagne
Numéro tarifaire douanier76169990
ÉtatNeuf
Article
BRR-3842990507
Fréquemment achetés ensemble
Le profilé de contreventement 90x90 F2/F2 est un profilé structural symétrique en aluminium issu du système de construction modulaire Bosch Rexroth. Ses huit rainures ouvertes sur un pas de 45 mm permettent l'assemblage de connecteurs, équerres et accessoires standard sur toutes les faces du profilé, sans usinage supplémentaire. Livré découpé à la demande (110 mm à 6000 mm), il constitue l'élément porteur principal pour bâtis de machines, postes de travail, dispositifs de protection et structures de convoyeurs.
- Section symétrique 90x90 mm - rigidité identique selon X et Y (Ix = Iy = 299,8 cm⁴, Wx = Wy = 66,7 cm³)
- Huit rainures ouvertes pour des connexions sur chaque face sans repositionnement
- Pas modulaire 45 mm - compatibilité directe avec toute la gamme de connecteurs et accessoires Rexroth
- Aluminium anodisé (teinte naturelle) - résistant à la corrosion, léger, prêt à l'emploi sans traitement de surface
- Découpe sur mesure de 110 à 6000 mm, unité de conditionnement : 1 pièce
- Section transversale 38,4 cm², masse linéique 10,4 kg/m
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Section | 90x90 mm |
| Type de profilé | Standard F2/F2 |
| Pas modulaire | 45 mm |
| Rainures ouvertes | 8 |
| Largeur de rainure | 10 mm |
| Longueur min. | 110 mm |
| Longueur max. | 6000 mm |
| Matériau | Aluminium, anodisé |
| Couleur | Naturel |
| Section transversale [A] | 38,4 cm² |
| Masse linéique [m] | 10,4 kg/m |
| Moment d'inertie Ix | 299,8 cm⁴ |
| Moment d'inertie Iy | 299,8 cm⁴ |
| Module de résistance Wx | 66,7 cm³ |
| Module de résistance Wy | 66,7 cm³ |
| Moment d'inertie torsionnel [It] | 118,6 cm⁴ |
| Module de résistance torsionnel [Wt] | 26 cm³ |
| Unité de conditionnement | 1 pièce |
| Version ESD | TEC |
|---|---|
| Fabricant Nr. | 3842990507 |
| Fabricant | Bosch Rexroth |
| Pays d'origine | Allemagne |
| Poids | 10.400000 |
| Numéro de tarif douanier | 76169990 |
| Informations sur le fabricant du GPSR | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Authenticité de l'article | Produit original |
| État de l'article | Neuf |
| Détection de position | Non |
