Les illustrations sont fournies à titre purement indicatif et peuvent différer du produit réel. Certaines images ont été générées ou retouchées, en tout ou en partie, à l'aide de systèmes d'intelligence artificielle. Seules les caractéristiques techniques indiquées dans la description du produit font foi.

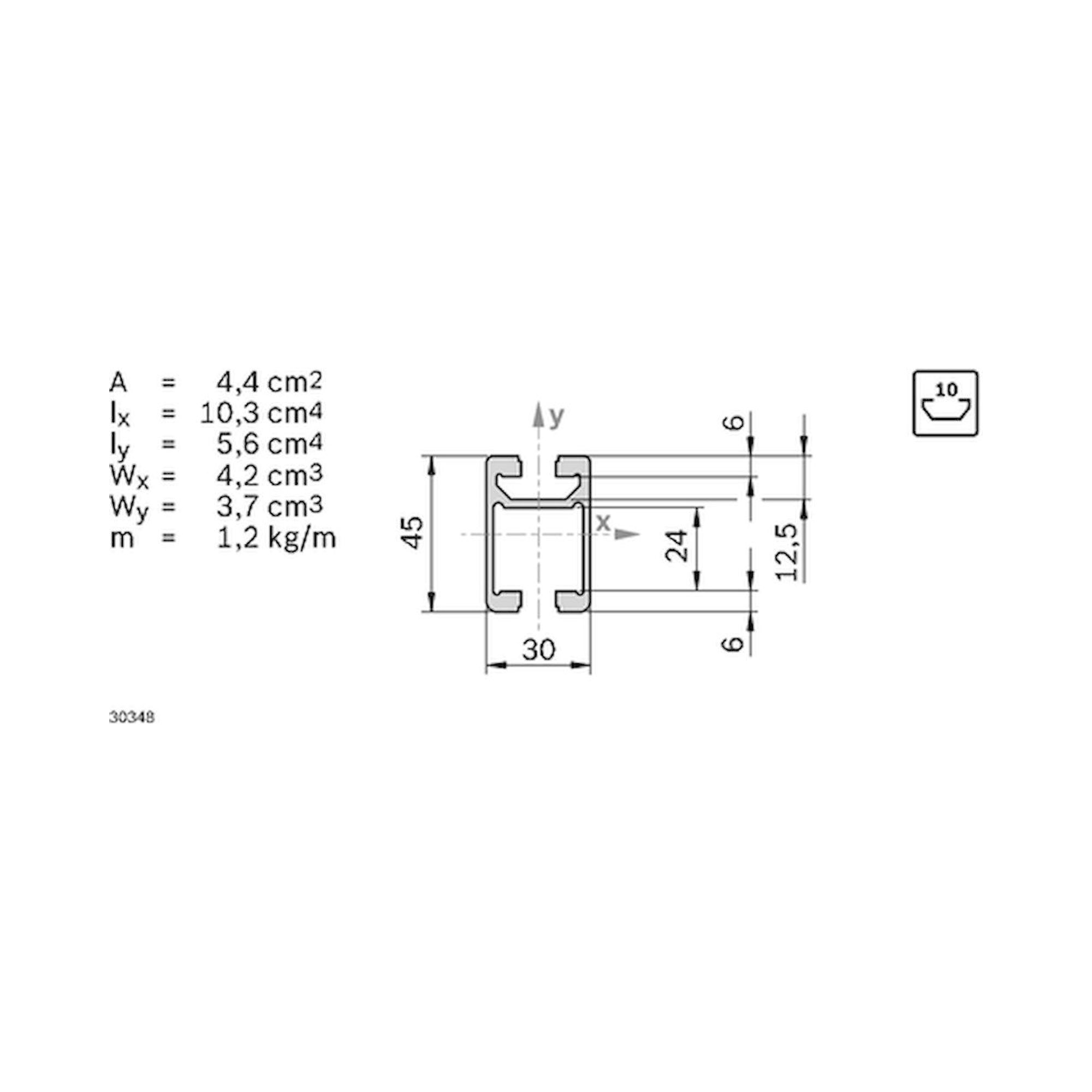

Rail de profil 30x45C en aluminium anodisé, livré en longueur variable de 50 à 6070 mm, pour postes de travail d'assemblage manuel. Rainure de profil 10 mm pour l'intégration directe des accessoires système; fixation sur profilés à rainure avec le jeu d'équerres R28x38. Masse unitaire 1,2 kg/m.
Rail de profil 30x45C, 1000 mm, aluminium anodisé - Bosch Rexroth 3842992946-1000
BOSCH REXROTH
Produit original
Prix net (hors TVA)
31,86 €
Article
BRR-3842992946-1000
Réf. fabricant
3842992946-1000
Conseil personnalisé
Neuf
Revendeur spécialisé depuis 2009
Produit original
Expédition mondiale
Données de l'article
Réf. fabricant3842992946-1000
Pays d'origineAllemagne
Numéro tarifaire douanier76042990
ÉtatNeuf
Article
BRR-3842992946-1000
Fréquemment achetés ensemble
-
Cet article:
31,86 €
-
Rail de profilé 30x45C, aluminium anodisé, découpe 50-6070 mm - Bosch Rexroth 3842992946
31,86 €Show details
-
Chariot navette moulé sous pression pour mise à disposition - Bosch Rexroth 3842521510
18,60 €
Total price
Le rail de profil 30x45C en aluminium anodisé est un élément de structure pour les systèmes de production manuelle et la conception de postes de travail dans la gamme Bosch Rexroth de technologie d'assemblage. Livré en longueur variable, il peut être débité sur mesure selon les besoins du projet.
- Longueur variable de 50 à 6070 mm - à couper à la dimension exacte requise
- Rainure de profil 10 mm pour l'intégration directe des accessoires et éléments de liaison du système
- Surface en aluminium anodisé - résistante à la corrosion et durable en environnement de production
- Moment quadratique lx 10,3 cm⁴ / ly 5,6 cm⁴ pour une rigidité en flexion adaptée aux structures de postes de travail
Caractéristiques techniques
| Propriété | Valeur |
|---|---|
| État à la livraison | Longueur variable |
| Longueur min [L min] | 50 mm |
| Longueur max [L max] | 6070 mm |
| Rainure de profil | 10 mm |
| Section du profil [A] | 4,4 cm² |
| Moment quadratique en direction x [lx] | 10,3 cm⁴ |
| Module de résistance en direction x [Wx] | 4,2 cm³ |
| Moment quadratique en direction y [ly] | 5,6 cm⁴ |
| Module de résistance en direction y [Wy] | 3,7 cm³ |
| Masse [m] | 1,2 kg |
| Matériau | Aluminium, anodisé |
| Accessoire requis | Jeu d'équerres R28x38 pour la fixation sur profilés à rainure 10 mm |
| Unité de livraison | 1 pièce |
| Version ESD | TEC |
|---|---|
| Fabricant Nr. | 3842992946-1000 |
| Fabricant | Bosch Rexroth |
| Pays d'origine | Allemagne |
| Poids | 0.009900 |
| Numéro de tarif douanier | 76042990 |
| Informations sur le fabricant du GPSR | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Authenticité de l'article | Produit original |
| État de l'article | Neuf |
| Détection de position | Non |
