Profil de contreventement en aluminium anodisé, section carrée 90x90 mm, 8 rainures ouvertes (taille 10) et deux perçages filetés M16 (D22) pour vissage direct en about. Pas modulaire 45 mm, longueur 1000 mm - conçu pour les structures de cadres, bâtis de machines et systèmes d'assemblage de la gamme modulaire Bosch Rexroth.

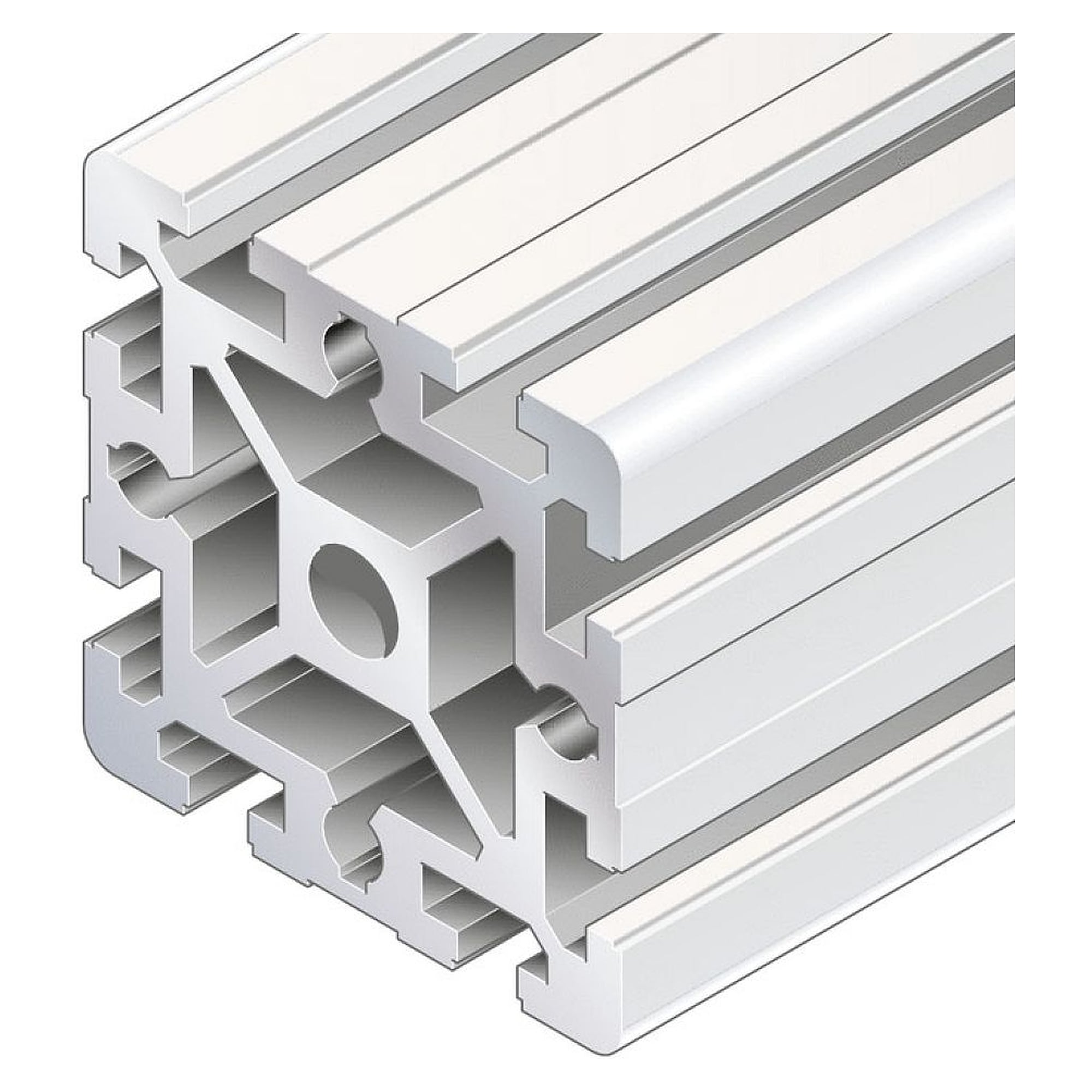

Profil de contreventement 90x90 2xM16-D22, 1000 mm - Bosch Rexroth 3842993083-1000
BOSCH REXROTH
Produit original
Prix net (hors TVA)
124,24 €
Article
BRR-3842993083-1000
Réf. fabricant
3842993083-1000
Conseil personnalisé
Neuf
Revendeur spécialisé depuis 2009
Produit original
Expédition mondiale
Données de l'article
Réf. fabricant3842993083-1000
Pays d'origineAllemagne
Numéro tarifaire douanier76169990
ÉtatNeuf
Article
BRR-3842993083-1000
Fréquemment achetés ensemble
-
Cet article:
124,24 €
-
Profilé d'entretoise 45x90x90L angulaire, 6 rainures, aluminium anodisé - Bosch Rexroth 3842993682
5,78 €
-
Profil de structure 90x90L M12/M12, 1000 mm - Bosch Rexroth 3842992422-1000
108,96 €
Total price
Le profil de contreventement 90x90 2xM16-D22 est un profil en aluminium anodisé à section carrée 90x90 mm avec 8 rainures ouvertes (taille 10, pas modulaire 45 mm). Les perçages filetés M16 intégrés (D22) permettent un vissage direct en about sans embout séparé, ce qui réduit le temps de montage pour les cadres et bâtis de machines. Ce profil fait partie du système modulaire de technologie d'assemblage Bosch Rexroth et est entièrement compatible avec tous les accessoires de la série 90x90.
- Rigidité à la flexion élevée : moment quadratique Ix/Iy de 299,8 cm⁴ chacun, module de résistance Wx/Wy de 66,7 cm³ chacun
- Bonne rigidité en torsion : moment d'inertie de torsion It de 118,6 cm⁴, module de résistance à la torsion Wt de 26 cm³
- Grande souplesse de longueur : disponible de 120 mm à 6000 mm ; cet article : 1000 mm
- Compatible système : s'associe aux connecteurs, équerres et bouchons de la série 90x90
- Finition anodisée naturelle : résistant à la corrosion, prêt à l'emploi sans revêtement supplémentaire
Caracteristiques techniques
| Caractéristique | Valeur |
|---|---|
| Section transversale | 90x90 mm |
| Longueur (cet article) | 1000 mm |
| Longueur min / max | 120 mm / 6000 mm |
| Pas modulaire | 45 mm |
| Rainures ouvertes | 8 |
| Taille de rainure | 10 |
| Type de profil | Standard |
| Matériau | Aluminium anodisé |
| Couleur | Naturel |
| Section du profil A | 38,4 cm² |
| Masse m | 10,4 kg/m |
| Moment quadratique Ix | 299,8 cm⁴ |
| Moment quadratique Iy | 299,8 cm⁴ |
| Module de résistance Wx | 66,7 cm³ |
| Module de résistance Wy | 66,7 cm³ |
| Moment d'inertie de torsion It | 118,6 cm⁴ |
| Module de résistance à la torsion Wt | 26 cm³ |
| Unité de conditionnement | 1 |
| Version ESD | TEC |
|---|---|
| Fabricant Nr. | 3842993083-1000 |
| Fabricant | Bosch Rexroth |
| Pays d'origine | Allemagne |
| Poids | 0.009900 |
| Hinweis | Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet. |
| Numéro de tarif douanier | 76169990 |
| Informations sur le fabricant du GPSR | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Authenticité de l'article | Produit original |
| Estado del artículo | Neuf |
| Détection de position | Non |
