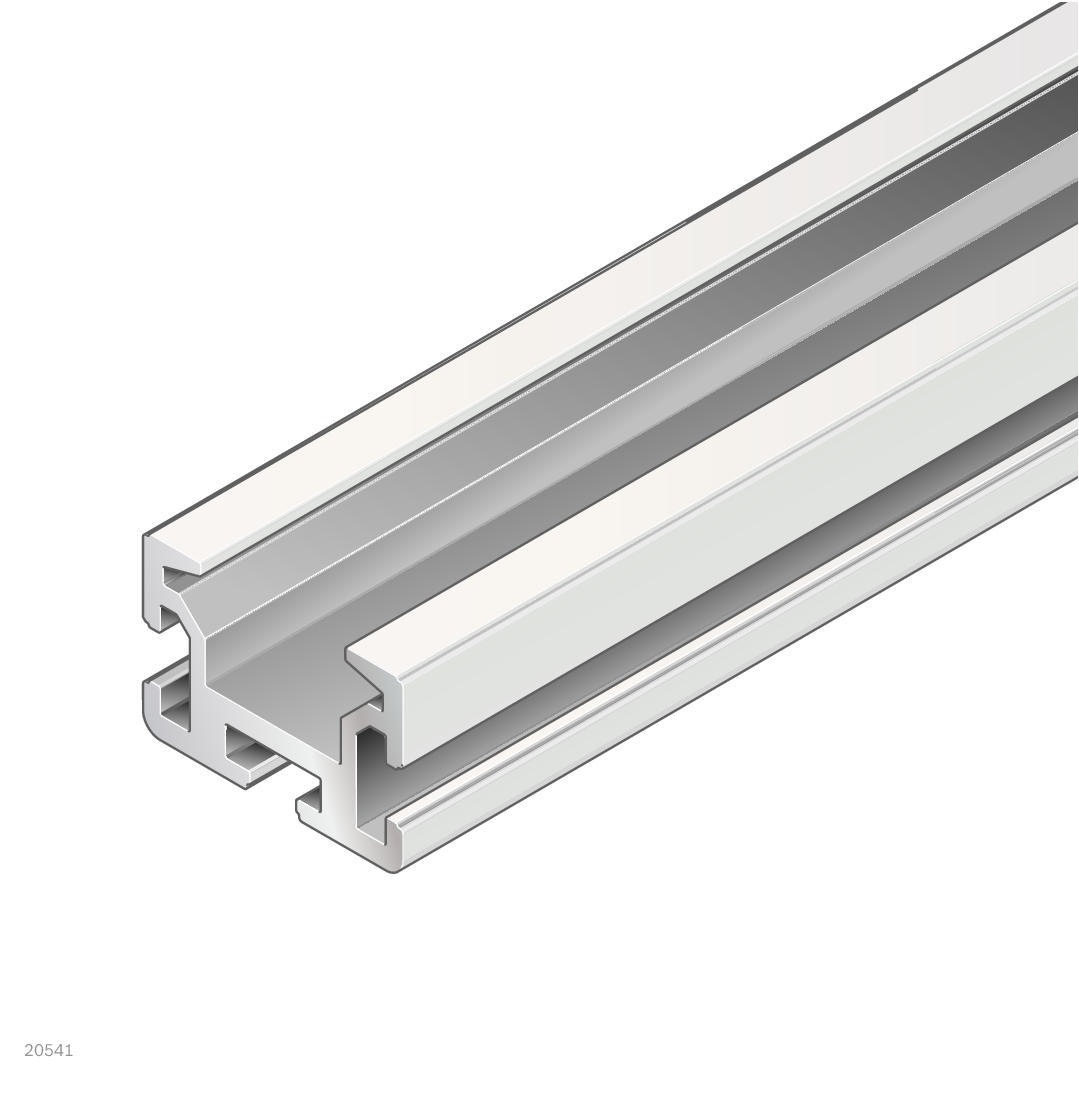

Profilé en U 40x45, aluminium anodisé, débit sur mesure 30-6070 mm - Bosch Rexroth 3842993316
Fiche technique (PDF)
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Profilé en U 40x45 mm en aluminium anodisé avec rainure de profil 10, conçu pour les convoyeurs Lean et les systèmes d'assemblage manuel. Livré débité à la longueur commandée, de 30 mm à 6070 mm, pour réduire les chutes. Masse de 1,2 kg/m avec des moments d'inertie de 10,4 cm⁴ (x) et 8,3 cm⁴ (y) pour un calcul de structure fiable.

Profilé en U 40x45, aluminium anodisé, débit sur mesure 30-6070 mm - Bosch Rexroth 3842993316

BOSCH REXROTH Produit original
Prix net (hors TVA)
4,60 €
Excl. 19% VAT , excl. Shipping Cost
Article BRR-3842993316
Réf. fabricant 3842993316
Conseil personnalisé
Neuf Revendeur spécialisé depuis 2009 Produit original Expédition mondiale
Données de l'article
Réf. fabricant3842993316
Pays d'origineAllemagne
Numéro tarifaire douanier76042100
ÉtatNuevo
Ajouter à ma liste d’envie Ajouter au comparateur
Article
BRR-3842993316
Fréquemment achetés ensemble
Total price

Le profilé en U 40x45 en aluminium anodisé est un composant structurel destiné aux convoyeurs Lean et aux systèmes de production manuelle du programme Bosch Rexroth Montagetechnik. Livré en longueur variable - débité sur commande entre 30 mm et 6070 mm - il réduit les chutes de matière et simplifie la gestion des stocks.

  • Rainure de profil 10 permettant l'intégration directe des éléments de liaison et accessoires du système modulaire Rexroth, sans usinage supplémentaire
  • Surface anodisée offrant une résistance à la corrosion et à l'abrasion, prête à l'emploi sans traitement complémentaire
  • Moments d'inertie de 10,4 cm⁴ (x) / 8,3 cm⁴ (y) et modules de résistance de 4,6 cm³ (x) / 4,1 cm³ (y) pour le dimensionnement précis des supports de convoyeur et des structures de cadre
  • Section transversale de 4,4 cm², masse de 1,2 kg/m - léger pour la manutention manuelle, rigide pour une utilisation en production continue

Caractéristiques techniques

PropriétéValeur
MatériauAluminium, anodisé
Dimensions du profilé40 x 45 mm
Rainure de profil10
Longueur min [L min]30 mm
Longueur max [L max]6070 mm
État de livraisonLongueur variable (tarif au débit)
Section transversale [A]4,4 cm²
Masse [m]1,2 kg/m
Moment d'inertie x [lx]10,4 cm⁴
Moment d'inertie y [ly]8,3 cm⁴
Module de résistance x [Wx]4,6 cm³
Module de résistance y [Wy]4,1 cm³
Plus d’information
Fabricant Nr.3842993316
FabricantBosch Rexroth
Pays d'origineAllemagne
Poids0.000000
HinweisGemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet.
Numéro de tarif douanier76042100
Informations sur le fabricant du GPSRBosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'articleProduit original
Estado del artículoNuevo
